EBT005 IFM - Distribuidor Central IFM Indústria Alimentícia 8 Portas M12 PNP IP67

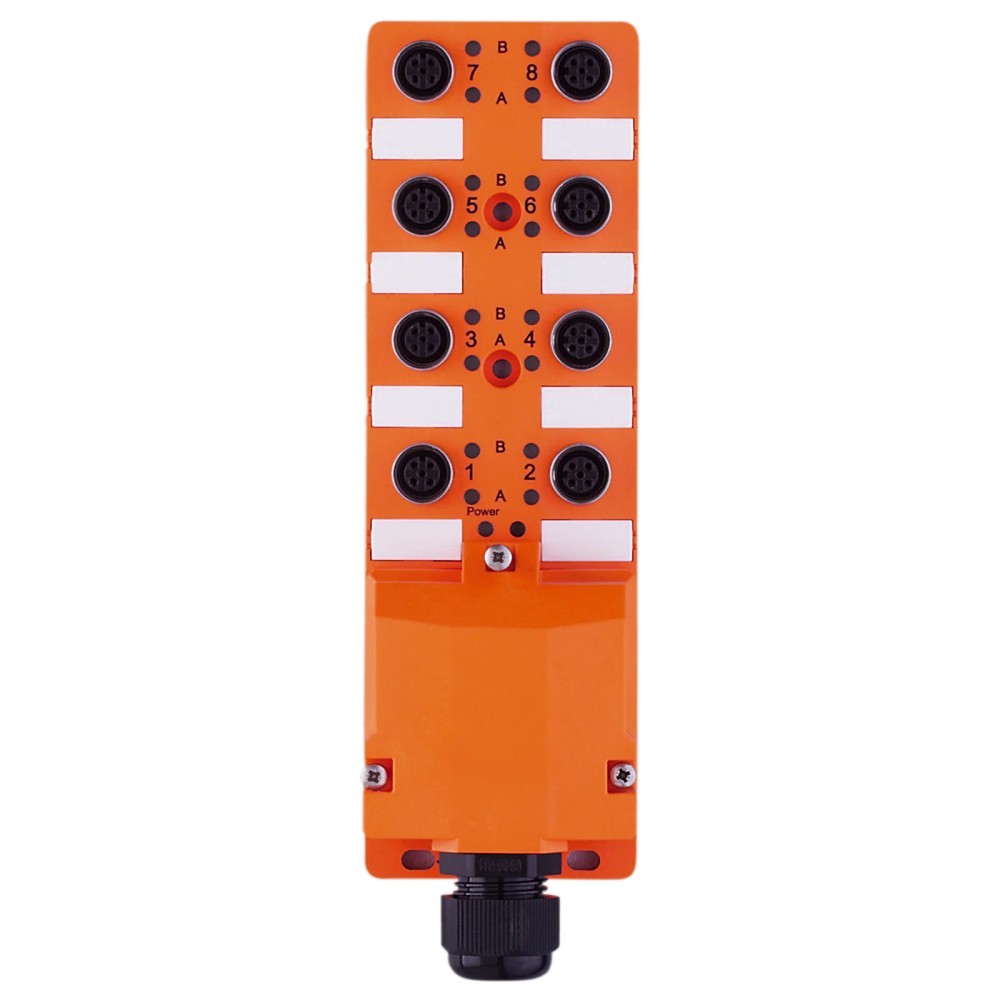

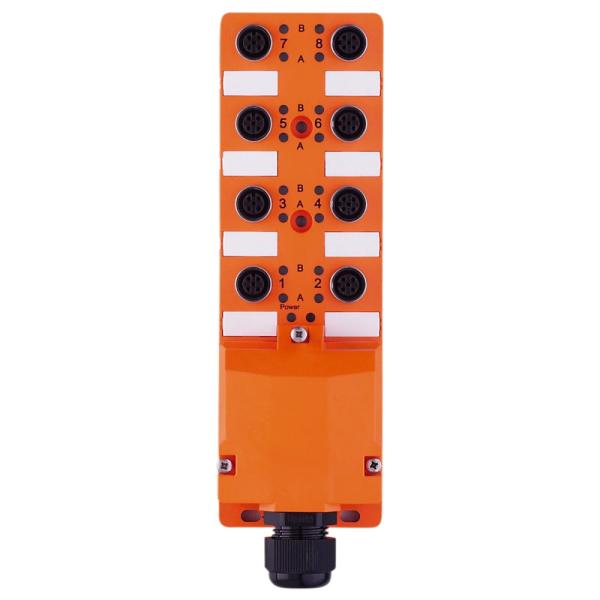

Imagem meramente ilustrativa

R$ 1.593,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBT005
EAN: 4021179270687
NCM do produto: 85366990

Destaques do Produto Número de portas 8...mais

Fechar menu

Saiba mais sobre: "EBT005 IFM - Distribuidor Central IFM Indústria Alimentícia 8 Portas M12 PNP IP67"

Destaques do Produto

Número de portas

8 conexões M12

Tipo de saída

PNP

Tensão de operação

10...30 V DC

Carga máxima

2 A por slot e 12 A total

Proteção do invólucro

IP67

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

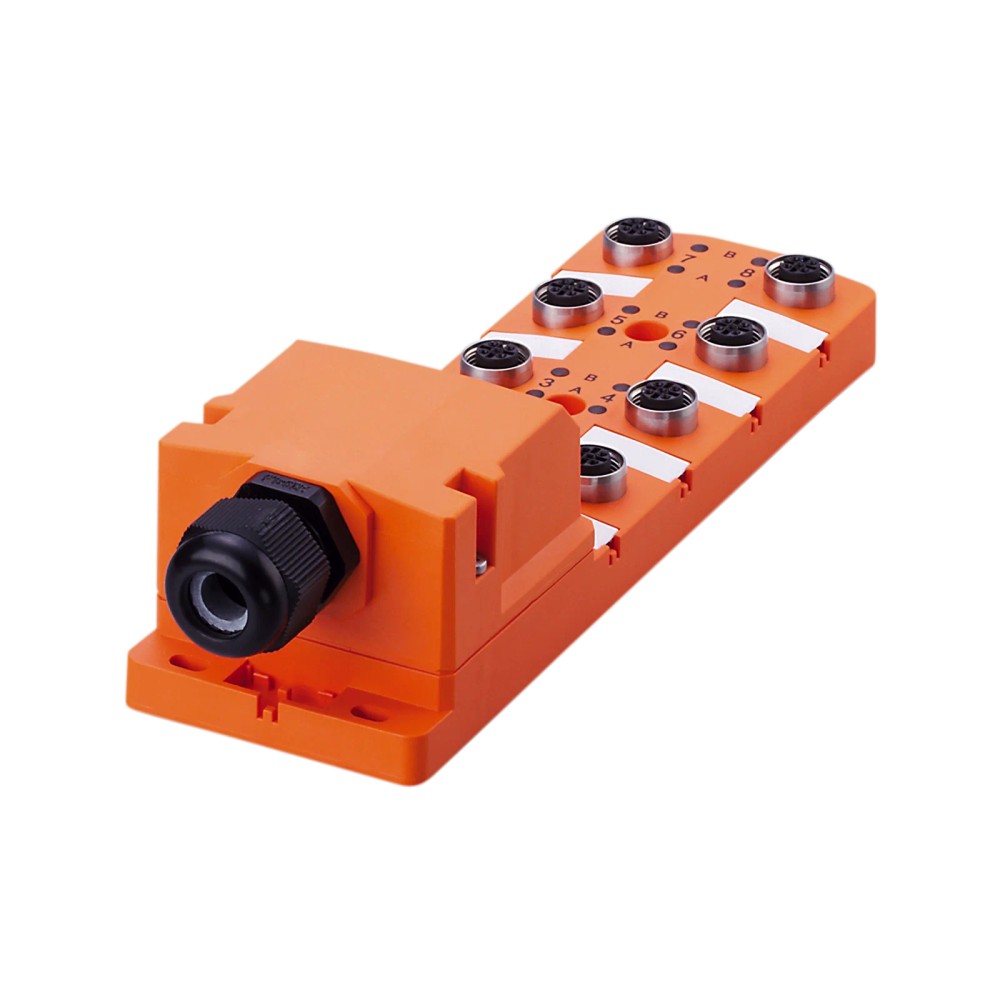

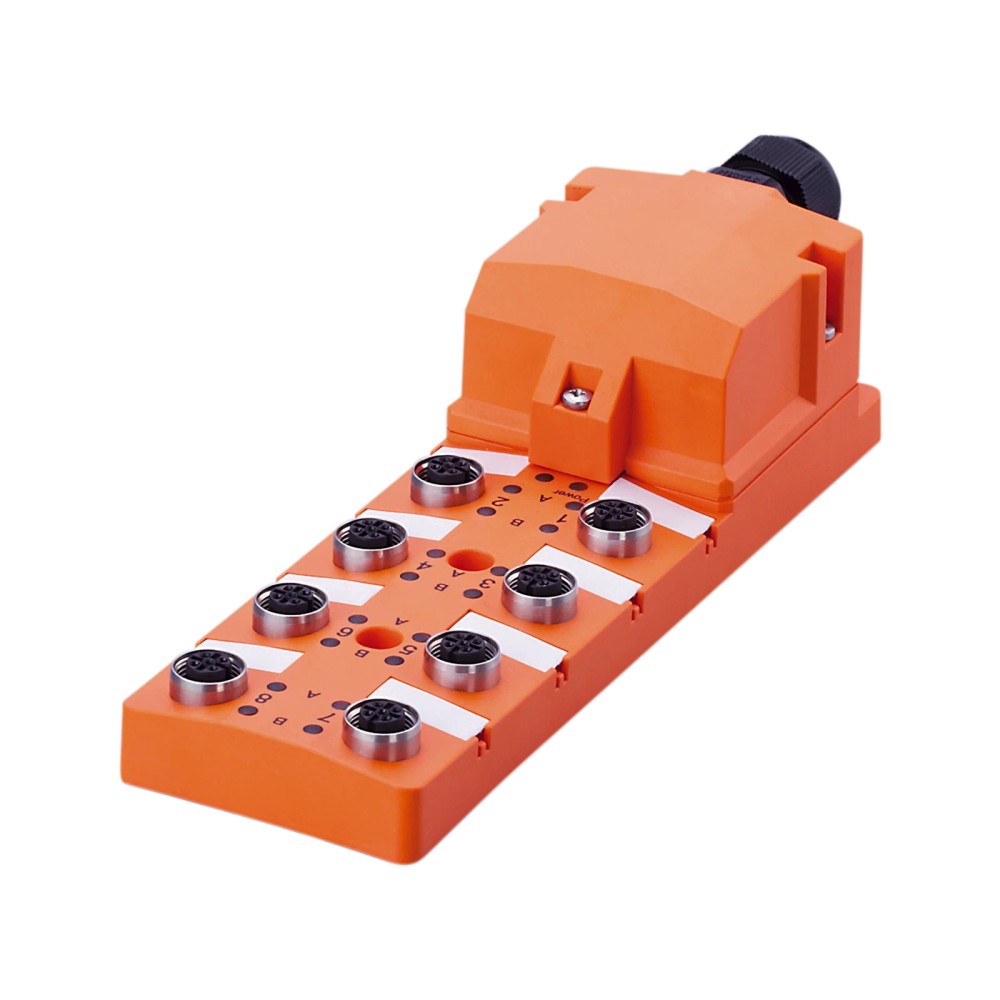

Sobre o Distribuidor Central IFM EBT005, 8 portas M12, saída PNP, IP67

O IFM EBT005 é um distribuidor central de 8 portas M12 para conectar sinais em aplicações da indústria de alimentos. É indicado pelo fabricante para áreas úmidas e higiênicas. Possui saída PNP, grau de proteção IP67 e contatos banhados a ouro; seu invólucro é de PBT-GF30.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EBT005
Tipo	Distribuidor central
Portas	8 x M12, codificação A, 5 contatos
Função elétrica	PNP
Grau de proteção	IP67
Invólucro	PBT-GF30
Tensão de operação	10...30 V DC
Capacidade de carga	2 A por slot; 12 A total
Dimensões	187 x 60 x 49,4 mm
Faixa de temperatura ambiente	-25...80 °C; em aplicação móvel: -5...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada pelo fabricante.
Instalações que necessitam de distribuidor com 8 conexões M12, codificação A, saída PNP e carga dentro dos limites especificados.
Montagem pela parede traseira, com tensão de operação entre 10 e 30 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão disponível estiver fora da faixa de 10...30 V DC.
Não exceder 2 A por slot ou 12 A de carga total.
Não utilizar a faixa de temperatura móvel acima de 60 °C; a ficha especifica -5...60 °C para essa condição.
Não presumir compatibilidade com sensores, atuadores ou controladores sem conferir o esquema elétrico e a atribuição dos pinos no datasheet.

APLICAÇÕES E USO

Aplicação declarada: distribuição de conexões em áreas úmidas e higiênicas da indústria de alimentos; respeitar a proteção IP67 e as condições ambientais especificadas pelo fabricante.
Possibilidade de aplicação: centralizar até 8 conexões M12 em uma instalação de sensores ou atuadores PNP, desde que pinagem, tensão e corrente sejam compatíveis com o esquema do equipamento. Essa possibilidade deve ser validada pelo projeto elétrico e pelo datasheet.
Para montagem móvel, observar a faixa de temperatura ambiente declarada de -5...60 °C; a ficha não informa outras limitações mecânicas de movimento.

COMO ESCOLHER

Antes de comprar o Distribuidor Central IFM EBT005, 8 portas M12, saída PNP, IP67, verifique estes pontos:

Quando escolher o EBT005

Escolha este modelo quando a aplicação exigir um distribuidor central de 8 portas M12 com função PNP, operação entre 10 e 30 V DC e instalação na parede traseira, respeitando os limites de 2 A por slot e 12 A total.

Quando verificar outra configuração

Consulte o datasheet e selecione outra configuração se forem necessárias outra quantidade de portas, outra função elétrica ou conexões diferentes. A ficha disponível não informa protocolos de comunicação nem compatibilidade universal com dispositivos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Distribuidor central IFM EBT005	Identificação do produto conforme o anúncio.
SKU e part number do anúncio	EBT005	Código informado na fonte primária do anúncio.
GTIN	4021179270687	Identificador comercial informado na ficha.
Marca	IFM	Fabricante informado no anúncio.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha do produto.
Função elétrica	PNP	Tipo de saída informado no anúncio e na ficha.

Conexões e distribuição
Quantidade de portas/slots	8	Quantidade de slots declarada para o distribuidor.
Conexão dos slots	8 x M12, codificação A	Conexões elétricas dos slots.
Contatos dos slots	5, banhados a ouro	Característica dos contatos indicada na ficha.
Material de bloqueio/porca	1.4404, aço inoxidável / 316L	Material declarado para o bloqueio das conexões M12.
Torque máximo de aperto	0,8...1,5 Nm	Faixa indicada para o aperto das conexões dos slots.
Terminais de sinal	16 x 0,34...0,75 mm²	Seção e quantidade declaradas para os terminais de sinal.
Prensa-cabo	M20x1,5	Tamanho declarado para a entrada de cabo.
Terminais de alimentação	3 x 0,34...1,5 mm²	Seção e quantidade declaradas para os terminais de alimentação.

Dados elétricos e carga
Tensão de operação	10...30 V DC	Faixa de operação informada na ficha.
Capacidade de carga por slot	2 A	Limite declarado por slot.
Capacidade de carga total	12 A	Limite declarado para a carga total do distribuidor.

Condições ambientais
Grau de proteção	IP67	Grau de proteção declarado para o produto.
Temperatura ambiente de operação	-25...80 °C	Faixa de temperatura ambiente informada na ficha.
Temperatura ambiente em aplicação móvel	-5...60 °C	Faixa específica declarada para condição móvel.
Isento de silicone	Sim	Característica informada na ficha.

Dados mecânicos e materiais
Material do invólucro	PBT-GF30	Material declarado para o invólucro.
Formato do invólucro	Retangular	Formato informado na ficha.
Dimensões	187 x 60 x 49,4 mm	Comprimento, largura e altura declarados.
Tipo de montagem	Montagem da parede traseira	Configuração de montagem indicada na ficha.
Peso	404,5 g	Peso informado no conjunto de dados do produto.
Material incluído	Capas de proteção: 2; etiquetas de identificação: 10; ferramenta de montagem para grampos de gaiola de mola	Acessórios e itens incluídos conforme a ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolos de comunicação. O EBT005 é identificado como distribuidor central com função elétrica PNP; não presumir que seja um nó de rede ou interface de protocolo.

Conexões

Elétrica Alimentação/terminais: conexões de sinal com 16 x 0,34...0,75 mm²; terminais de alimentação com 3 x 0,34...1,5 mm²; prensa-cabo M20x1,5. Tensão de operação: 10...30 V DC. Slots: 8 x M12, codificação A, 5 contatos, contatos dourados. Verificar atribuição dos pinos e ligação no datasheet antes de conectar dispositivos.

Processo Não há conexão de processo para fluido especificada. As conexões disponíveis são elétricas: 8 portas M12 e terminais internos conforme as especificações informadas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação em área úmida ou higiênica da indústria de alimentos	✓	A aplicação é indicada na ficha do produto; a proteção declarada é IP67.
Dispositivos que utilizem conexão M12 codificação A e tenham pinagem compatível com o esquema do EBT005	✓	O módulo possui 8 conexões M12 codificação A com 5 contatos; a compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado.
Circuito com tensão de operação entre 10 e 30 V DC e carga dentro dos limites especificados	✓	A ficha informa essa faixa de tensão, limite de 2 A por slot e carga total de 12 A.
Aplicação que exige protocolo de comunicação específico	✗	A ficha disponível não declara protocolo de comunicação; não é possível confirmar compatibilidade de protocolo.
Aplicação que excede 2 A por slot ou 12 A no total	✗	Esses valores são os limites de capacidade de carga informados para o produto.
Uso móvel em temperatura acima de 60 °C	✗	A faixa de temperatura ambiente móvel declarada termina em 60 °C.

INSTALAÇÃO

Como instalar o Distribuidor Central IFM EBT005, 8 portas M12, saída PNP, IP67

Confirme no datasheet a pinagem dos slots e os requisitos elétricos dos dispositivos antes da instalação.
Verifique que a tensão da alimentação está entre 10 e 30 V DC e que as correntes previstas respeitam 2 A por slot e 12 A no total.
Fixe o distribuidor pela parede traseira, conforme a configuração de montagem indicada.
Prepare as ligações de sinal e alimentação respeitando as seções de condutor informadas e a entrada de cabo M20x1,5.
Conecte os dispositivos às portas M12 codificação A; respeite o torque declarado de 0,8...1,5 Nm.
Antes de energizar, confira a continuidade, a polaridade, a pinagem e o assentamento das conexões; use o datasheet para a ligação específica.

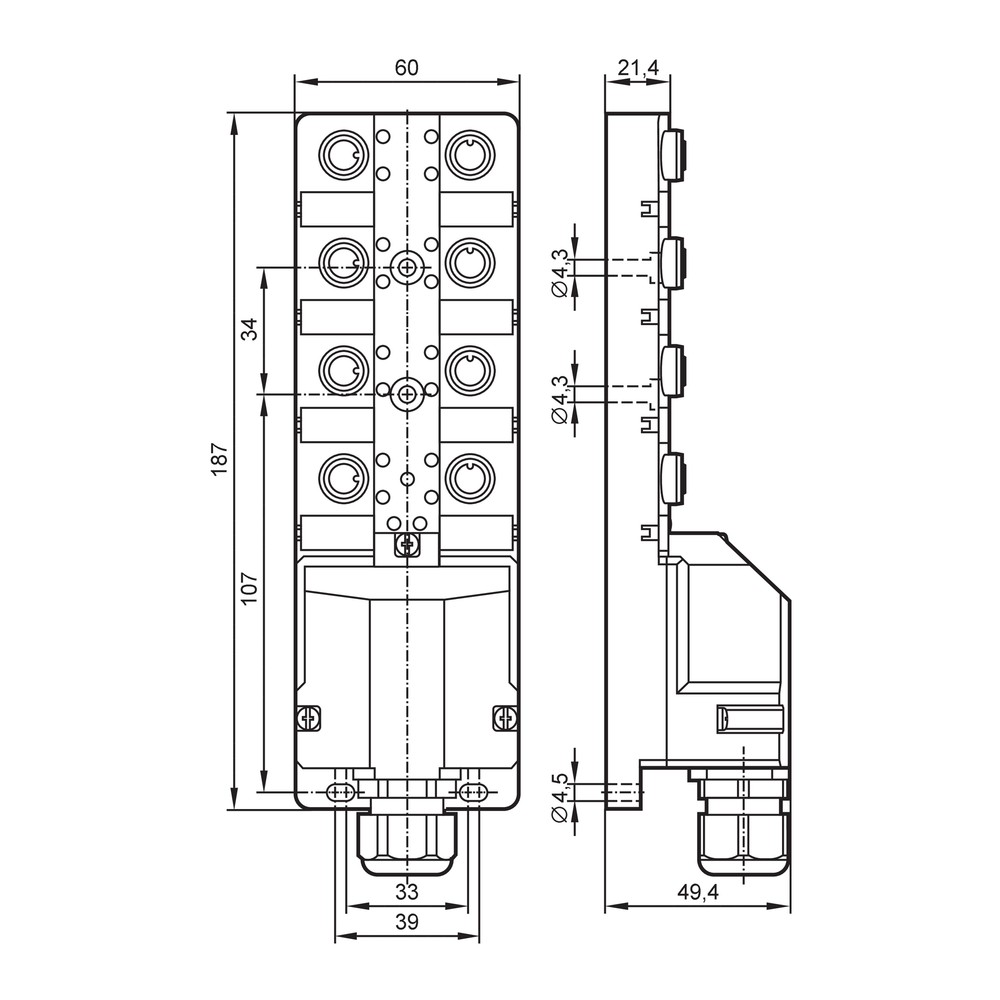

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 capas de proteção
10 etiquetas de identificação
Ferramenta de montagem para grampos de gaiola de mola

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dispositivo conectado não apresenta o sinal esperado.	Pinagem, polaridade ou tipo de saída incompatível com o circuito conectado.	Compare a pinagem do dispositivo com o esquema do EBT005 no datasheet e meça a alimentação e o sinal no ponto de conexão.
O distribuidor ou um circuito conectado apresenta interrupção sob carga.	Carga superior ao limite do slot ou à capacidade total especificada.	Meça a corrente de cada slot e a corrente total; compare com os limites de 2 A por slot e 12 A total.
Não há alimentação ou funcionamento nos dispositivos conectados.	Tensão fora da faixa de operação ou ligação incorreta nos terminais de alimentação.	Meça a tensão nos terminais e confirme que está entre 10 e 30 V DC; confira as ligações conforme o datasheet.
Há falha intermitente em uma conexão M12.	Conexão mal assentada ou torque de aperto fora da faixa indicada.	Com o circuito desenergizado, inspecione o acoplamento e confirme o aperto dentro de 0,8...1,5 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EBT005 em português (Datasheet) Desenho em escala IFM EBT005 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EBT005 e para que serve?

É um distribuidor central IFM com 8 portas M12 e função PNP. O fabricante indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

Quais conexões e características elétricas ele oferece?

Possui 8 conexões M12 codificação A, com 5 contatos, e operação entre 10 e 30 V DC. A ficha declara até 2 A por slot e 12 A de carga total.

O EBT005 serve para uma aplicação que exige comunicação IO-Link ou outro protocolo?

A ficha disponível não declara suporte a IO-Link nem a outro protocolo de comunicação. Confirme a arquitetura e o esquema do sistema antes de selecionar o produto.

Ele serve para tensão de 24 V DC?

A tensão de 24 V DC está dentro da faixa de operação declarada de 10 a 30 V DC. Também é necessário respeitar os limites de corrente e verificar a pinagem.

Posso usar o EBT005 em uma aplicação móvel acima de 60 °C?

Não conforme a faixa móvel informada: para aplicação móvel, a ficha especifica -5...60 °C. Para outras condições, consulte o datasheet do fabricante.

Posso ligar cargas que ultrapassem 2 A em uma porta?

A ficha limita a capacidade a 2 A por slot, portanto uma carga acima desse valor excede a especificação. Verifique também o limite total de 12 A.

Um dispositivo conectado não funciona; o que devo verificar antes de trocar o distribuidor?

Verifique primeiro a tensão nos terminais, a polaridade e a pinagem do dispositivo em relação ao esquema do datasheet. Confirme também que o tipo de saída PNP é adequado ao circuito.

Uma porta apresenta falha intermitente; qual é a primeira verificação?

Com o circuito desenergizado, inspecione o acoplamento M12 e confira se o aperto está dentro de 0,8...1,5 Nm. Depois, verifique a continuidade e a pinagem.

É melhor comprar o distribuidor ou apenas conectores e peças avulsas?

O EBT005 é o distribuidor completo com 8 portas, terminais e itens incluídos especificados na ficha. Se a necessidade for apenas substituir um cabo ou conector, confirme o componente avulso compatível no catálogo do fabricante, pois a ficha não detalha peças de reposição.

O que acompanha o EBT005 e como devo instalá-lo?

A ficha informa 2 capas de proteção, 10 etiquetas de identificação e uma ferramenta de montagem para grampos de gaiola de mola. Fixe-o pela parede traseira e execute a ligação conforme o datasheet, respeitando os limites elétricos e o torque dos conectores.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída elétrica indicado para o distribuidor; confirme a compatibilidade com a entrada do dispositivo conectado.

M12 codificação A

Formato e codificação das conexões M12 dos slots; a compatibilidade elétrica também depende da pinagem.

IP67

Grau de proteção declarado para o invólucro do produto.

PBT-GF30

Material especificado para o invólucro do distribuidor.

Carga por slot

Corrente máxima declarada para cada slot do distribuidor; deve ser considerada junto ao limite de carga total.
