Distribuidor Y ifm EBF009 - Aço Inox IP69K

Pré-visualizar: EBF009 IFM - Distribuidor Y ifm Indústria alimentícia IP69K, Aço Inox, 60V

EBF009 IFM - Distribuidor Y ifm Indústria alimentícia IP69K, Aço Inox, 60V

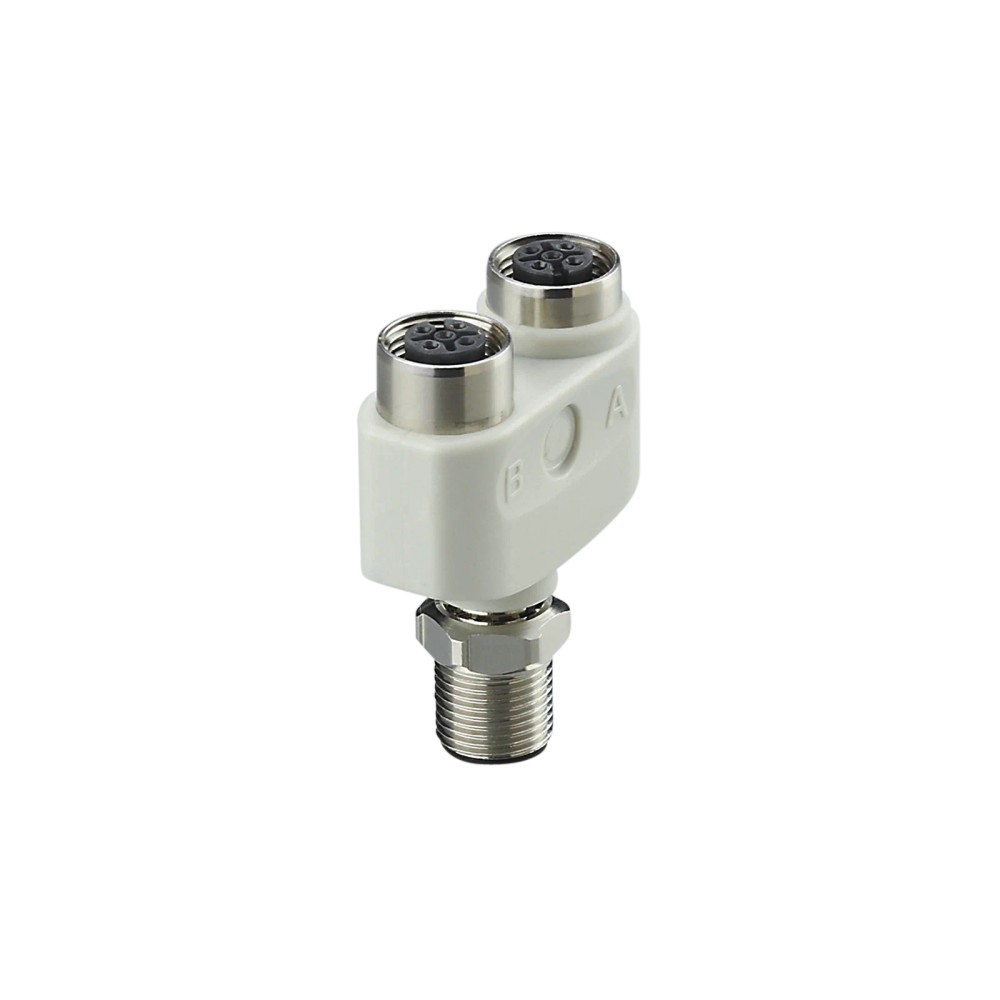

Imagem meramente ilustrativa

R$ 263,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBF009
EAN: 4021179310352
NCM do produto: 85366990

Destaques do Produto Modelo EBF009...mais

Fechar menu

Saiba mais sobre: "EBF009 IFM - Distribuidor Y ifm Indústria alimentícia IP69K, Aço Inox, 60V"

Destaques do Produto

Modelo

EBF009

Tipo de componente

Distribuidor Y

Conexões

1 x M12 macho e 2 x M12 fêmea, codificação A, 5 contatos

Tensão

< 60 V AC/DC; limites cULus: 30 V AC / 42 V DC

Proteção

IP65, IP67, IP68 e IP69K

Corrente total

4 A; 3 A conforme cULus

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor Y ifm EBF009 para indústria alimentícia, até 60 V, IP65/IP67/IP68/IP69K

O ifm EBF009 é um distribuidor Y destinado a áreas úmidas e higiênicas na indústria de alimentos, com conexão lógica OR. Possui conexão elétrica M12 com codificação A, um conector de 5 contatos e dois soquetes de 5 contatos. Opera abaixo de 60 V AC/DC, sujeito aos limites cULus informados na ficha, e tem graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Distribuidor Y
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos; conexão OR lógica
Tensão de operação	< 60 V AC/DC; cULus: 30 V AC / 42 V DC
Grau de proteção	IP65, IP67, IP68, IP69K
Conexões elétricas	1 conector M12 e 2 soquetes M12; codificação A; 5 contatos cada
Capacidade de carga por módulo/slot	4 A
Capacidade de carga total	4 A; UL: 3 A
Materiais informados	Corpo PA sem halogênio; vedação EPDM; bloqueio em aço inoxidável 1.4404/316L
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C
Características especiais	Sem silicone; contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada para o produto.
Distribuição de conexão com lógica OR, respeitando a tensão, corrente, conexões e condições ambientais especificadas.
Instalações que utilizem conexões M12 de codificação A com configuração compatível de um conector e dois soquetes, todos com 5 contatos.

⚠ Considere outro se precisa de:

Uso acima dos limites elétricos especificados: abaixo de 60 V AC/DC e, para cULus, 30 V AC ou 42 V DC.
Aplicações que excedam 4 A de capacidade total, ou 3 A quando se aplicam os limites cULus.
Aplicações cULus acima de 65 °C de temperatura ambiente.

APLICAÇÕES E USO

Aplicação comprovada na ficha: distribuição Y em áreas úmidas e higiênicas da indústria de alimentos, com conexão OR lógica.
Uso em circuitos de conexão M12 de codificação A e 5 contatos, desde que a configuração elétrica, corrente e tensão do circuito estejam dentro dos limites declarados.
A temperatura ambiente indicada é de -25 a 100 °C; para cULus, a ficha limita a condição a 65 °C. A adequação deve ser verificada para a condição efetiva de instalação.
A ficha lista IP65, IP67, IP68 e IP69K; não fornece neste contexto instruções específicas de montagem ou condições de ensaio para cada grau.

COMO ESCOLHER

Antes de comprar o Distribuidor Y ifm EBF009 para indústria alimentícia, até 60 V, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EBF009 quando

A aplicação exigir um distribuidor Y com conexão lógica OR, conexão M12 de codificação A e configuração de 5 contatos indicada na ficha, em ambiente compatível com seus limites elétricos e ambientais.

Verifique outra configuração quando

O sistema exigir outro número de conexões ou contatos, outra codificação M12, corrente acima dos limites declarados ou tensão fora dos limites informados. A ficha não identifica modelos alternativos; confirme a configuração necessária no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Distribuidor Y	Classificação declarada para o componente.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos; conexão OR lógica	Aplicação e função descritas na ficha do produto.
Marca	ifm	Marca indicada no anúncio.
Modelo / SKU / Part number do anúncio	EBF009	Identificação do produto no anúncio.
GTIN	4021179310352	Código de identificação comercial informado.
Categoria	Tecnologia de conexão	Categoria informada no anúncio.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação informado na ficha.
Tensão de operação cULus	30 V AC / 42 V DC	Limites específicos informados para a condição cULus.
Capacidade de carga por módulo/slot	4 A	Capacidade declarada por módulo ou slot.
Capacidade de carga total	4 A	Capacidade total declarada.
Capacidade de corrente total (UL)	3 A	Limite total informado para a condição UL.
Classe de proteção	II	Classe de proteção declarada.
Certificado UL	Fontes de alimentação Class 2	Descrição da condição/certificação UL fornecida na ficha.
Número do arquivo UL	E191684	Identificação de arquivo UL indicada na ficha.

Conexões elétricas
Conector C	1 x M12; codificação A; 5 contatos, dourados; corpo PA sem halogênio; bloqueio 1.4404 (aço inoxidável / 316L)	Configuração declarada para o conector C.
Torque máximo de aperto do conector C	0,6 a 1,2 Nm	Faixa de torque informada para o conector C.
Soquetes A/B	2 x M12; codificação A; 5 contatos, dourados; corpo PA sem halogênio; bloqueio 1.4404 (aço inoxidável / 316L); vedação EPDM	Configuração declarada para os soquetes A/B.
Torque máximo de aperto dos soquetes A/B	0,6 a 1,5 Nm	Faixa de torque informada para os soquetes A/B.
Padrão de conexão	IEC 61076-2-101	Padrão de conexão declarado na ficha.

Materiais e características construtivas
Material do invólucro	PA, sem halogênio	Material declarado para o invólucro/corpo.
Material da porca/bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o bloqueio.
Material da vedação	EPDM	Material declarado para a vedação dos soquetes A/B.
Contatos	Banhados a ouro	Característica declarada para os contatos.
Sem silicone	Sim	Característica especial informada.
Peso	33,9 g	Peso informado no dataset do produto.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção declarados; a ficha não detalha condições de ensaio ou instalação para cada grau.
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C	Faixa de temperatura ambiente declarada, com limite específico para cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100 %	Faixa de umidade de armazenamento informada.
Outras condições climáticas para armazenamento	1K22 / DIN 60721-3-1	Classificação e referência de armazenamento declaradas.

Documentação e fornecimento
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Conexão lógica OR, conforme aplicação descrita na ficha.

• A ficha não especifica protocolo de comunicação industrial.

Conexões

Elétrica 1 x conector M12, codificação A, 5 contatos, e 2 x soquetes M12, codificação A, 5 contatos. Contatos banhados a ouro. Tensão de operação < 60 V AC/DC; cULus: 30 V AC / 42 V DC. Capacidade de carga por módulo/slot: 4 A; capacidade total: 4 A, ou 3 A conforme cULus. Torque máximo de aperto: 0,6 a 1,2 Nm no conector C e 0,6 a 1,5 Nm nos soquetes A/B.

Processo Não há conexão de processo especificada; trata-se de um componente de conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com conectores M12 de codificação A e 5 contatos, respeitando a configuração de um conector e dois soquetes	✓	Essa configuração corresponde às conexões elétricas declaradas para o EBF009; confirme também a pinagem e a função dos sinais no datasheet.
Aplicação que exige conexão lógica OR	✓	A ficha identifica conexão OR lógica como aplicação do distribuidor.
Circuito acima de 60 V AC/DC ou acima dos limites cULus de 30 V AC / 42 V DC	✗	A tensão excederia os limites declarados para o produto ou para a condição cULus aplicável.
Aplicação com corrente total superior a 4 A, ou superior a 3 A sob cULus	✗	A corrente excederia a capacidade total informada para a respectiva condição.
Equipamento que requer protocolo de comunicação específico	✗	A ficha não declara protocolo de comunicação; a compatibilidade com um protocolo não pode ser confirmada com os dados disponíveis.
Uso em área úmida ou higiênica na indústria de alimentos, dentro das condições declaradas	✓	Essa é a aplicação indicada na ficha; a adequação final depende de respeitar os limites ambientais, elétricos e de conexão.

INSTALAÇÃO

Como instalar o Distribuidor Y ifm EBF009 para indústria alimentícia, até 60 V, IP65/IP67/IP68/IP69K

Confirme que o modelo EBF009, a configuração M12 de codificação A e os 5 contatos correspondem ao circuito previsto.
Desenergize o circuito antes de conectar ou desconectar o componente.
Verifique a compatibilidade elétrica e a pinagem no datasheet do fabricante antes de realizar a ligação.
Conecte o conector M12 e os dois soquetes correspondentes, sem forçar o alinhamento das roscas.
Aperte o conector C dentro de 0,6 a 1,2 Nm e os soquetes A/B dentro de 0,6 a 1,5 Nm.
Antes de energizar, confira o assentamento das conexões, a vedação e os limites de tensão, corrente e temperatura da aplicação.

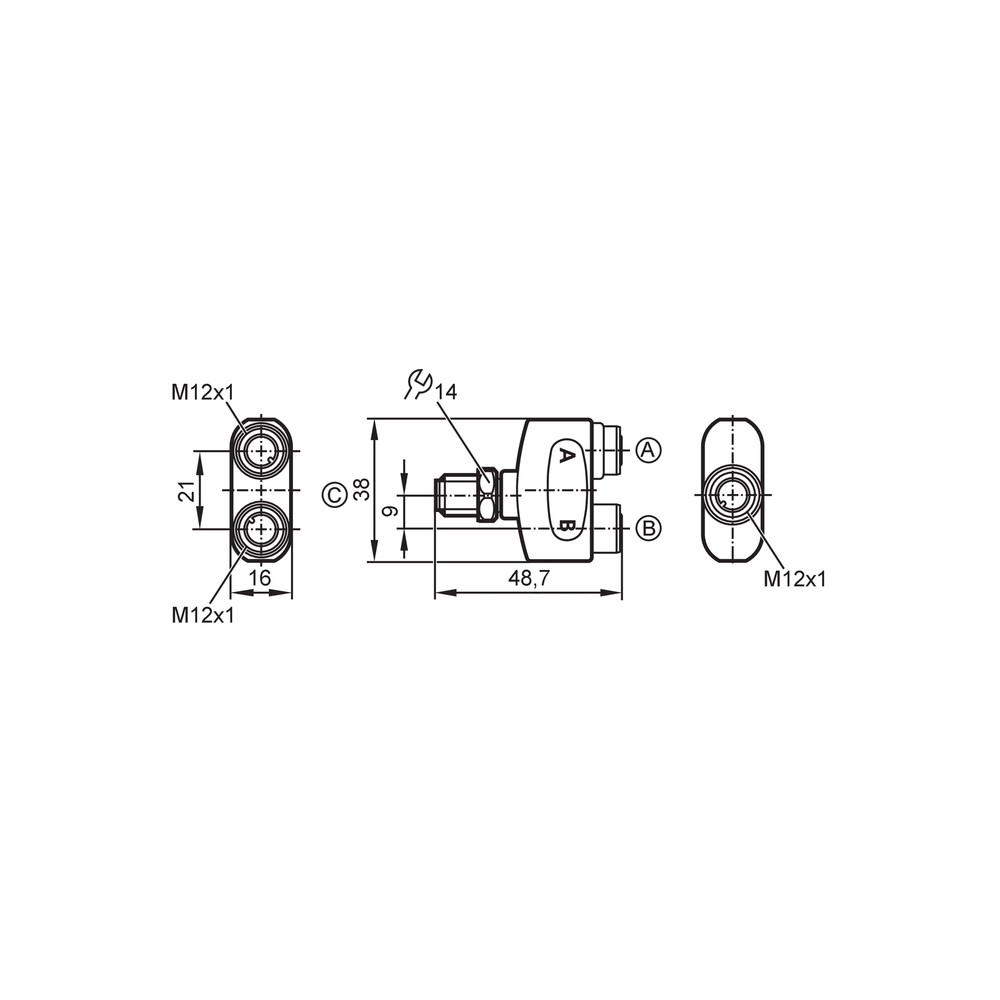

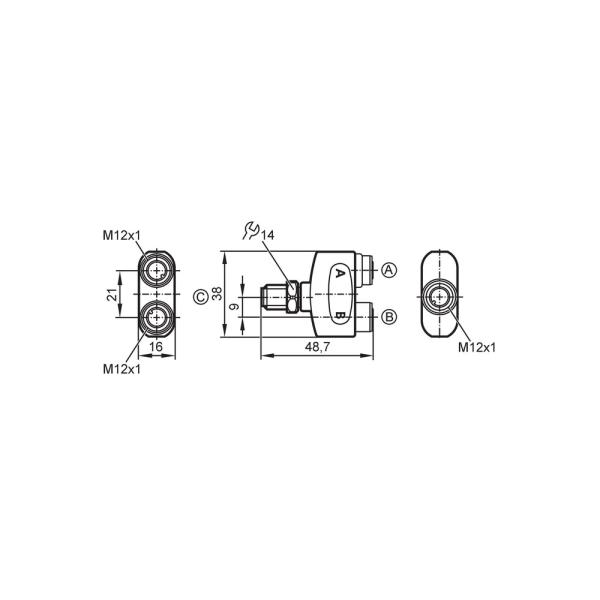

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O circuito conectado não apresenta o comportamento OR esperado.	Pinagem, distribuição de sinais ou configuração do circuito incompatível com a ligação prevista.	Compare a pinagem e a função dos contatos com o datasheet do EBF009 e verifique a continuidade do circuito desenergizado.
A conexão M12 fica frouxa ou apresenta interrupções intermitentes.	Acoplamento incompleto, rosca desalinhada ou aperto fora da faixa indicada.	Inspecione o alinhamento e o assentamento da conexão; verifique o torque aplicado conforme o tipo de conexão.
O componente ou circuito apresenta aquecimento ou falha sob carga.	Tensão ou corrente acima dos limites declarados, incluindo os limites específicos aplicáveis a cULus.	Meça a tensão e a corrente do circuito e compare-as com os limites da ficha para a condição de uso.
Há ingresso de umidade ou perda de proteção na conexão montada.	Vedação mal assentada, conexão incompletamente acoplada ou condição de instalação incompatível com o grau de proteção pretendido.	Inspecione a vedação EPDM e o acoplamento das conexões; confirme no datasheet as condições necessárias para o grau de proteção aplicável.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EBF009 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o distribuidor Y ifm EBF009 e para que serve?

É um distribuidor Y para áreas úmidas e higiênicas da indústria de alimentos. A ficha indica conexão OR lógica.

Quais conexões e contatos o EBF009 possui?

Possui um conector M12 e dois soquetes M12, todos com codificação A e 5 contatos. A pinagem deve ser confirmada no datasheet antes da ligação.

O produto acompanha cabos ou outros acessórios?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Portanto, não é possível confirmar cabos ou itens adicionais como parte do fornecimento.

O EBF009 serve para tensão acima de 60 V?

Não: a tensão de operação informada é inferior a 60 V AC/DC. Para cULus, os limites indicados são 30 V AC e 42 V DC.

Posso usar o EBF009 acima de 65 °C em uma instalação cULus?

A ficha limita a temperatura ambiente cULus a 65 °C. Não use essa condição acima do limite declarado.

O que verificar se o circuito não está funcionando como conexão OR?

Verifique a pinagem e a função de cada contato no datasheet, além da continuidade das conexões. A ficha não fornece neste contexto o esquema de ligação detalhado.

O que pode causar uma conexão M12 intermitente?

Acoplamento incompleto, rosca desalinhada ou aperto inadequado são causas a verificar. Confira o assentamento e respeite o torque especificado para cada conexão.

É melhor comprar o distribuidor completo ou apenas cabos e conectores?

O EBF009 é o distribuidor Y identificado na ficha, fornecido como uma peça por embalagem; cabos e acessórios não são listados como inclusos. Se a necessidade for apenas substituir um cabo ou conector, confirme a peça necessária e sua compatibilidade separadamente.

Como devo apertar as conexões durante a instalação?

Use o torque indicado para cada tipo: 0,6 a 1,2 Nm no conector C e 0,6 a 1,5 Nm nos soquetes A/B. Consulte o datasheet para confirmar os detalhes de montagem.

Qual é a procedência e quem emite a nota fiscal?

A ficha comercial informa venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento realizado diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Distribuidor Y

Componente de conexão com uma entrada e duas derivações, identificado neste produto como destinado à conexão OR lógica. (Ref.: Tipo de produto; Aplicação)

Codificação A

Identificação de codificação declarada para as conexões M12 do produto. (Ref.: Conector C; Soquetes A/B)

Grau de proteção IP

Classificação declarada para proteção do invólucro; a ficha informa IP65, IP67, IP68 e IP69K. (Ref.: Grau de proteção)

EPDM

Material indicado para a vedação dos soquetes A/B. (Ref.: Material da vedação)

IEC 61076-2-101

Padrão de conexão declarado para as conexões do produto. (Ref.: Padrão de conexão)
