Distribuidor Y ifm EBF008 - Alta Proteção IP69K

Pré-visualizar: EBF008 IFM - Distribuidor Y ifm Indústria Alimentícia M12 IP69K

EBF008 IFM - Distribuidor Y ifm Indústria Alimentícia M12 IP69K

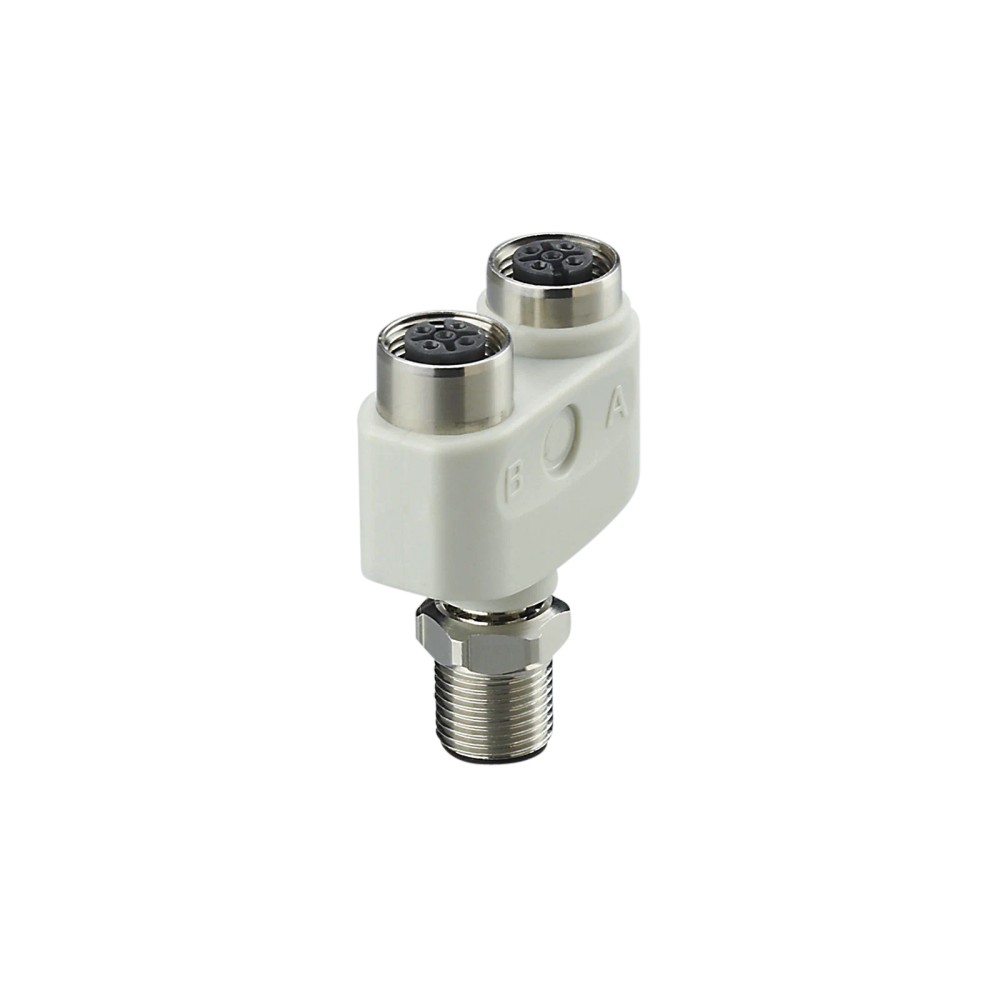

Imagem meramente ilustrativa

R$ 263,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBF008
EAN: 4021179310345
NCM do produto: 85366990

Destaques do Produto Formato Distribuidor...mais

Fechar menu

Saiba mais sobre: "EBF008 IFM - Distribuidor Y ifm Indústria Alimentícia M12 IP69K"

Destaques do Produto

Formato

Distribuidor Y: 1 x M12 para 2 x M12

Conexão

Codificação A, 5 contatos

Tensão

Inferior a 60 V AC; condição cULus informada: 30 V AC / 42 V DC

Corrente

4 A total e 4 A por slot

Proteção

IP65, IP67, IP68 e IP69K

Ambiente

-25...100 °C; para cULus, temperatura ambiente até 65 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor Y ifm EBF008 para indústria alimentícia, M12, IP65/IP67/IP68/IP69K

O EBF008 é um distribuidor Y M12 destinado a aplicações na indústria alimentícia. Ele conecta um conector M12 a dois soquetes M12, todos com codificação A e cinco contatos. Opera com tensão inferior a 60 V AC, tem capacidade de carga total de 4 A e proteção especificada como IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Distribuidor Y
Modelo / SKU	EBF008
Conexões	1 x conector M12 e 2 x soquetes M12
Codificação e contatos	Codificação A; 5 contatos
Tensão de operação	< 60 V AC
Capacidade de carga	4 A total; 4 A por slot
Grau de proteção	IP65, IP67, IP68, IP69K
Materiais	Corpo em PA sem halogênio; porca em aço inoxidável 1.4404 (316L); vedação em EPDM
Temperatura ambiente	-25...100 °C; cULus: até 65 °C
Aplicação e características	Indústria alimentícia; sem silicone; contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações na indústria alimentícia que necessitem distribuir uma conexão M12 para duas conexões M12, respeitando a codificação, tensão e corrente especificadas.
Instalações que exijam os graus de proteção IP65, IP67, IP68 ou IP69K e utilizem os materiais e condições ambientais indicados na ficha.

⚠ Considere outro se precisa de:

Não selecionar para circuitos que excedam a tensão ou a capacidade de carga especificadas.
Não presumir compatibilidade com conexões de codificação diferente de A ou com quantidade de contatos diferente; confirme o padrão elétrico e a pinagem exigidos pelo equipamento antes de conectar.

APLICAÇÕES E USO

Aplicação declarada: distribuição de conexões em instalações da indústria alimentícia, incluindo áreas úmidas e higiênicas, dentro dos limites de temperatura e proteção especificados.
Possibilidade de uso: conectar um ponto M12 a dois pontos M12 em uma instalação compatível com codificação A e cinco contatos; confirme a pinagem e os requisitos elétricos no datasheet antes de energizar.
Limitação: a ficha não declara protocolo de comunicação, pinagem detalhada nem compatibilidade com dispositivos específicos; valide esses pontos com o fabricante ou documentação do equipamento conectado.

COMO ESCOLHER

Antes de comprar o Distribuidor Y ifm EBF008 para indústria alimentícia, M12, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EBF008 quando

A instalação exigir um distribuidor Y com um conector M12 e dois soquetes M12, codificação A e cinco contatos, dentro dos limites elétricos e ambientais da ficha.

Verifique outra configuração quando

O circuito exigir mais de 4 A de carga total, tensão acima do limite informado, codificação distinta ou conexão diferente de M12. A ficha não especifica pinagem detalhada; confirme o esquema aplicável no datasheet antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Distribuidor Y	Tipo de componente indicado na ficha do produto.
Modelo / SKU	EBF008	Identificador do produto.
Part number	EBF008	Código do anúncio; o catálogo também apresenta o part number ZDO2H040VAS0000-00STGH050VAS, portanto confirme a identificação no datasheet antes de especificar.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação	Indústria alimentícia; áreas úmidas e higiênicas	Aplicação declarada no catálogo.
GTIN	4021179310345	Identificador comercial do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 60 V AC; cULus: 30 V AC / 42 V DC	Limites indicados na ficha; observar a condição de certificação cULus.
Capacidade de carga total	4 A	Limite total informado para o distribuidor.
Capacidade de carga por slot	4 A	Limite especificado por slot; não exceder também a capacidade total.
Classe de proteção	II	Classificação indicada na ficha.
Certificação UL	Fontes de alimentação Class 2	Descrição de certificação informada; número de arquivo UL E191684.
Número do arquivo UL	E191684	Referência de arquivo associada à certificação indicada.

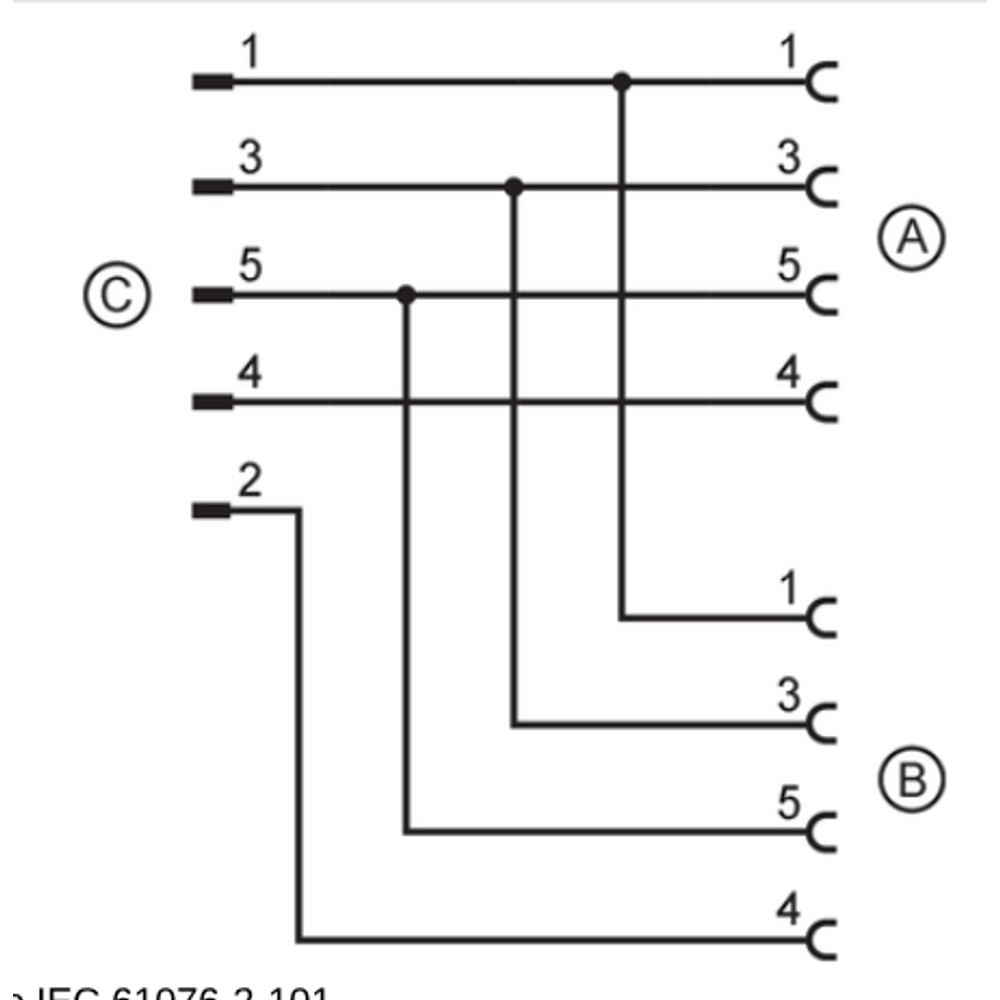

Conexões elétricas

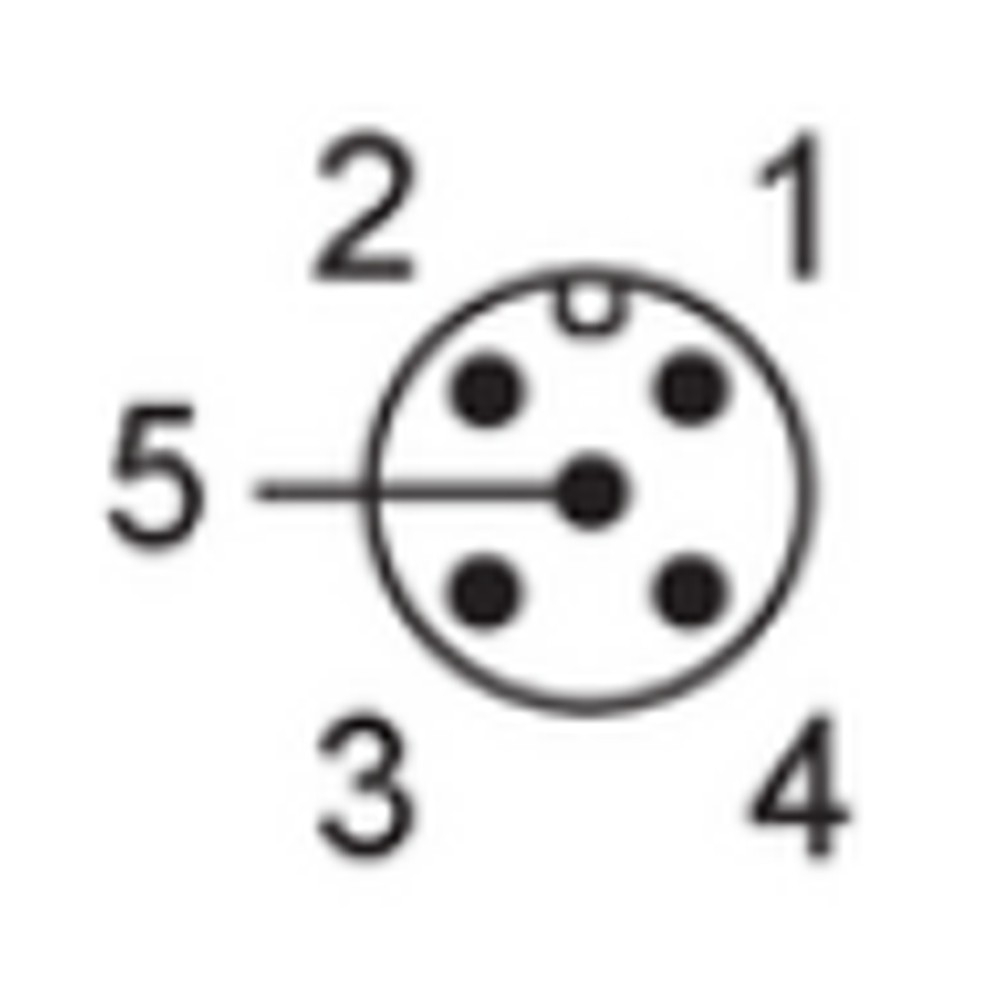

Conector C	1 x M12; codificação A; 5 contatos dourados	Configuração do conector indicada na ficha.
Soquetes A/B	2 x M12; codificação A; 5 contatos dourados	Configuração dos dois soquetes indicada na ficha.
Padrão de conexão	IEC 61076-2-101	Padrão de conexão declarado.
Torque máximo de aperto do conector	0,6...1,2 Nm	Faixa especificada para o bloqueio do conector C.
Torque máximo de aperto dos soquetes	0,6...1,5 Nm	Faixa especificada para o bloqueio dos soquetes A/B.

Materiais e construção
Material do invólucro	PA, sem halogênio	Material e característica declarados para o corpo.
Material da porca / bloqueio	Aço inoxidável 1.4404 (316L)	Material indicado para os elementos de bloqueio.
Material da vedação	EPDM	Material de vedação informado para os soquetes.
Sem silicone	Sim	Característica declarada na ficha.
Contatos banhados a ouro	Sim	Acabamento especificado para os contatos.

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados pelo fabricante; a proteção efetiva depende da montagem correta e das condições previstas para cada classificação.
Temperatura ambiente	-25...100 °C	Faixa informada para operação.
Temperatura ambiente cULus	Até 65 °C	Limite especial indicado para a condição cULus.
Temperatura de armazenamento	-25...55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada na ficha para as condições de armazenamento.

Dados mecânicos e logísticos
Peso	34,2 g	Valor informado no catálogo.
Peso da variante	0,03 g	Valor divergente registrado na variante; para especificação, considerar o peso de 34,2 g informado nos atributos do catálogo e confirmar no datasheet.
NCM	8536.69.90	Classificação fiscal apresentada no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; não atribua compatibilidade com protocolos de rede sem validação no datasheet.

Conexões

Elétrica 1 x conector M12 e 2 x soquetes M12, codificação A, cinco contatos. Tensão informada: < 60 V AC; para cULus, 30 V AC / 42 V DC. Carga máxima: 4 A total e 4 A por slot. Verificar a pinagem no datasheet para o circuito específico.

Processo Não possui conexão de processo informada; trata-se de um distribuidor de conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Distribuir uma conexão M12 codificada A para duas conexões M12 codificadas A, ambas com cinco contatos	✓	A ficha informa um conector M12 e dois soquetes M12, codificação A e cinco contatos.
Circuito dentro dos limites de tensão e corrente especificados	✓	A tensão informada é inferior a 60 V AC e a capacidade é 4 A total e 4 A por slot; observar também os limites cULus quando aplicáveis.
Circuito com corrente total acima de 4 A	✗	A capacidade de carga total especificada é 4 A.
Conectar diretamente a uma interface que exija codificação diferente de A	✗	O produto é especificado com codificação A; a compatibilidade mecânica e elétrica com outra codificação não está indicada.
Uso em aplicação alimentícia em ambiente compatível com as temperaturas e proteções declaradas	✓	A aplicação informada é indústria alimentícia; a ficha declara IP65, IP67, IP68 e IP69K e temperatura ambiente de -25...100 °C, com limite cULus de 65 °C.

INSTALAÇÃO

Como instalar o Distribuidor Y ifm EBF008 para indústria alimentícia, M12, IP65/IP67/IP68/IP69K

Desenergize o circuito antes de conectar ou desconectar o distribuidor.
Confirme que as conexões dos equipamentos são M12, codificação A e compatíveis com cinco contatos.
Verifique a pinagem e a função elétrica de cada contato no datasheet e nos diagramas dos dispositivos conectados.
Conecte o M12 de entrada ao conector C e os dois cabos ou dispositivos aos soquetes A/B, sem forçar o alinhamento das roscas.
Aperte os bloqueios dentro das faixas indicadas para cada conexão: 0,6...1,2 Nm no conector C e 0,6...1,5 Nm nos soquetes A/B.
Antes de energizar, confira assentamento das vedações, integridade das conexões e atendimento aos limites de tensão, corrente e temperatura.

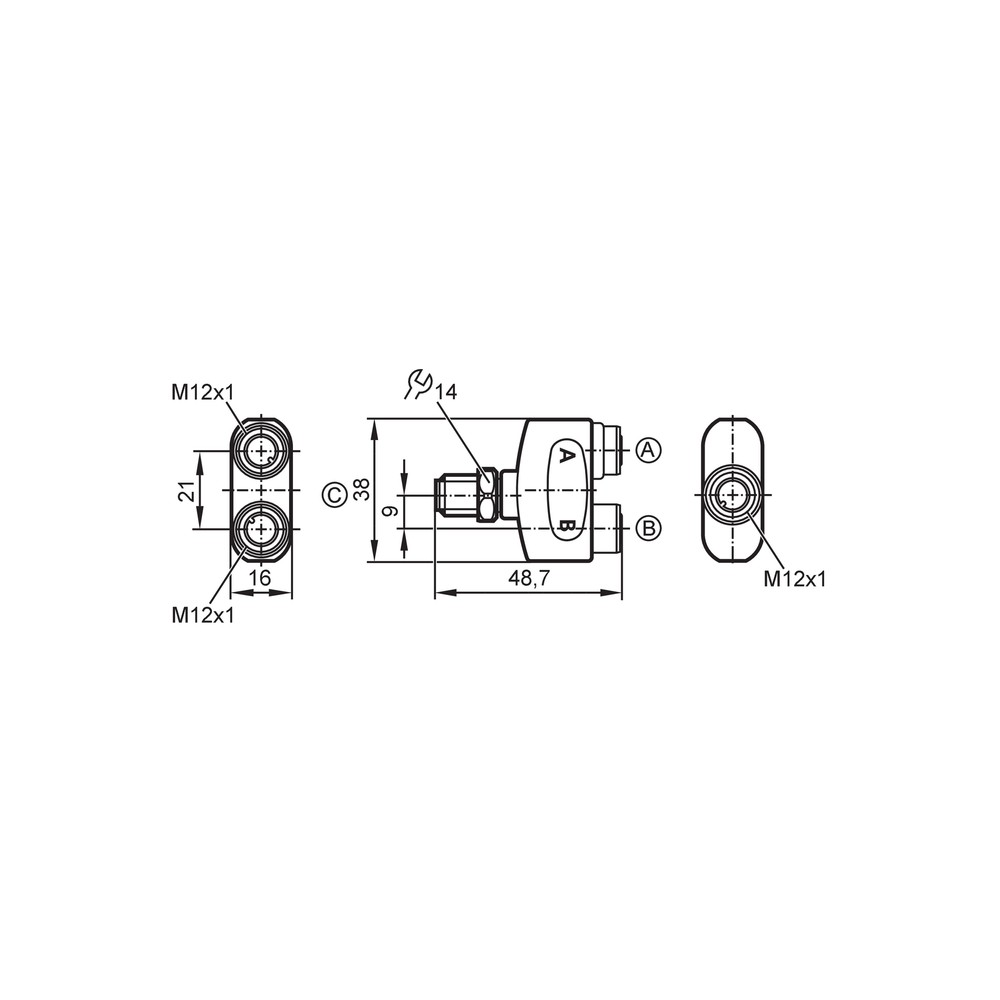

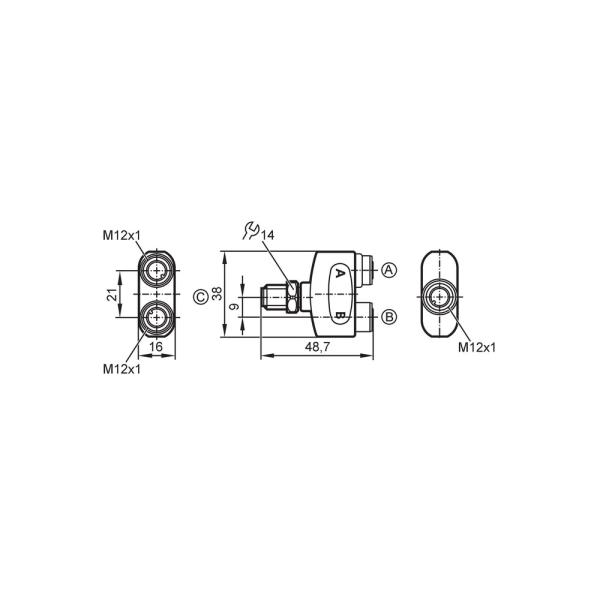

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dos equipamentos conectados não funciona após a instalação.	Conexão M12 incompatível, pinagem diferente da esperada ou contato sem assentamento correto.	Desenergize o circuito; confira codificação, quantidade de contatos e pinagem no datasheet e inspecione o encaixe das conexões.
A instalação aquece ou apresenta falha sob carga.	Corrente total ou por slot acima do limite especificado, ou tensão fora da faixa permitida.	Meça tensão e corrente do circuito e compare com os limites de 4 A total, 4 A por slot e tensão indicada na ficha.
Há entrada de umidade na conexão montada.	Conexão incompletamente apertada, vedação danificada ou montagem incompatível com as condições de proteção requeridas.	Inspecione o assentamento das conexões e as vedações EPDM; confirme montagem e condições de uso no datasheet.
A conexão fica frouxa ou apresenta interrupções intermitentes.	Bloqueio não apertado dentro da faixa indicada ou rosca desalinhada durante a montagem.	Desenergize, inspecione as roscas e o encaixe, alinhe sem forçar e aplique o torque especificado para conector ou soquete.

DOCUMENTAÇÃO TÉCNICA

Datasheet EBF008 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EBF008 e o que vem na embalagem?

É um distribuidor Y M12 para aplicações na indústria alimentícia. A ficha informa uma peça por embalagem; não lista acessórios inclusos.

Quais conexões e contatos o EBF008 tem?

Ele possui um conector M12 e dois soquetes M12, todos com codificação A e cinco contatos. A pinagem deve ser conferida no datasheet.

Este distribuidor serve para qualquer equipamento M12?

Não é possível afirmar compatibilidade universal: a ficha especifica codificação A e cinco contatos, mas não lista dispositivos ou protocolos compatíveis. Confira também a pinagem e os requisitos elétricos dos equipamentos.

Posso usar o EBF008 em um circuito que exige mais de 4 A?

Não, a ficha especifica capacidade de carga total de 4 A e 4 A por slot. Se o circuito exceder esses limites, selecione uma configuração dimensionada para a carga.

O que pode causar falha em apenas um dos dois pontos conectados?

Uma causa possível é contato incompleto ou divergência de pinagem no ramo afetado. Desenergize e verifique encaixe, codificação e esquema elétrico antes de substituir o distribuidor.

O que devo verificar se a conexão apresentar umidade?

Verifique o aperto, o assentamento e o estado das vedações EPDM, além da montagem dos conectores. A classificação de proteção depende das condições de instalação previstas pelo fabricante.

Devo comprar o EBF008 ou conexões M12 avulsas?

Escolha o EBF008 quando precisar da configuração integrada de um conector M12 para dois soquetes M12, dentro dos limites especificados. Para outra quantidade de ramificações ou configuração, confirme outro modelo compatível com o circuito.

Como comparo o EBF008 com outro distribuidor Y?

Compare quantidade e tipo de conexões, codificação, contatos, tensão, corrente, proteção e faixa de temperatura. A ficha do EBF008 não informa protocolos ou pinagem detalhada, então valide esses requisitos no datasheet.

Que cuidados devo tomar ao instalar o distribuidor?

Desenergize o circuito, alinhe as conexões sem forçar e verifique a pinagem antes de ligar. Respeite as faixas de torque especificadas para conector e soquetes.

O produto pode ser usado em ambiente acima de 65 °C?

A ficha informa temperatura ambiente de até 100 °C, mas limita a condição cULus a 65 °C. Verifique qual condição de certificação se aplica à instalação.

GLOSSÁRIO TÉCNICO

Distribuidor Y

Componente de conexão que divide uma conexão em dois ramos; neste modelo, um conector M12 alimenta dois soquetes M12. (Ref.: configuração 1 x M12 e 2 x M12)

Codificação A

Chaveamento mecânico da conexão M12 usado para orientar e diferenciar interfaces; a ficha especifica codificação A. (Ref.: conexões elétricas)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme as condições próprias de cada classe. (Ref.: IP65, IP67, IP68, IP69K)

Capacidade de carga

Corrente máxima indicada para a conexão; a carga do circuito deve respeitar os limites total e por slot. (Ref.: 4 A total e 4 A por slot)

IEC 61076-2-101

Padrão de conexão declarado pelo fabricante para a interface M12 indicada na ficha. (Ref.: padrão de conexão IEC 61076-2-101)
