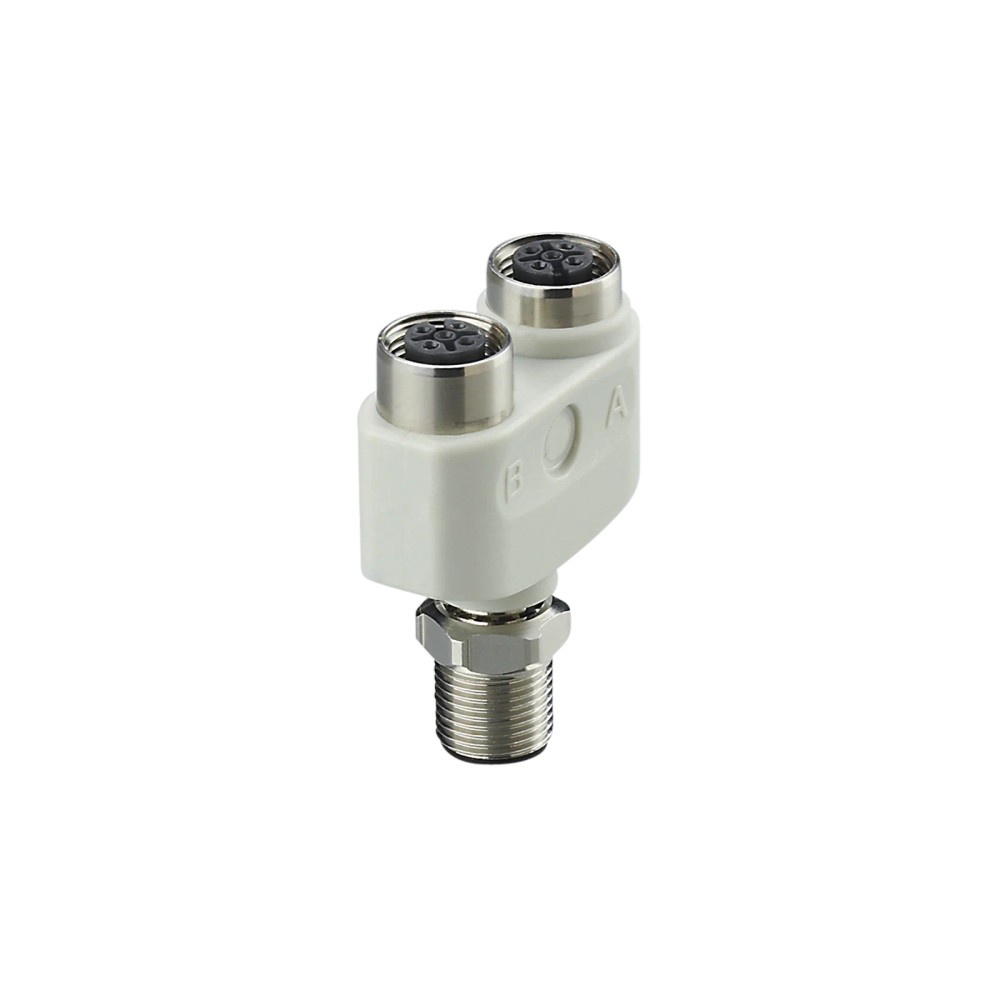

Distribuidor Y ifm EBF006 - Aço Inox IP69K

Pré-visualizar: EBF006 IFM - Distribuidor Y ifm Indústria de Alimentos IP69K, Aço Inox, 4A

EBF006 IFM - Distribuidor Y ifm Indústria de Alimentos IP69K, Aço Inox, 4A

Imagem meramente ilustrativa

R$ 263,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBF006
EAN: 4021179310321
NCM do produto: 85366990

Destaques do Produto Tipo Distribuidor Y...mais

Fechar menu

Saiba mais sobre: "EBF006 IFM - Distribuidor Y ifm Indústria de Alimentos IP69K, Aço Inox, 4A"

Destaques do Produto

Tipo

Distribuidor Y

Conexões

2 x M12 fêmea de 3 contatos e 1 x M12 macho de 4 contatos, codificação A

Corrente máxima total

4 A

Tensão

< 250 V AC / < 300 V DC; valores cULus: 30 V AC / 42 V DC

Proteção

IP65, IP67, IP68 e IP69K

Ambiente

Aplicação em áreas úmidas e higiênicas da indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EBF006 IFM - Distribuidor Y ifm Indústria de Alimentos IP69K, Aço Inox, 4A

O ifm EBF006 é um distribuidor Y para conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui duas conexões M12 fêmeas e uma conexão M12 macho, todas com codificação A, e capacidade de carga total de 4 A. É isento de silicone, tem contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de componente	Distribuidor Y
Modelo	EBF006
Conexão elétrica	2 x M12 fêmea, 3 contatos; 1 x M12 macho, 4 contatos; codificação A
Tensão de operação	< 250 V AC / < 300 V DC; cULus: 30 V AC / 42 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Materiais	Corpo em PA sem halogênio; elementos de bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C
Características	Sem silicone; contatos banhados a ouro
Norma de conexão	IEC 61076-2-101

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição de conexão M12 em áreas úmidas e higiênicas da indústria de alimentos, respeitando a codificação A e a configuração de contatos.
Aplicações cuja corrente total não ultrapasse 4 A e cujas tensões estejam dentro dos limites especificados.
Instalações que exijam componentes sem silicone e contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não aplicar acima da capacidade de carga total de 4 A ou fora dos limites de tensão especificados.
Não presumir compatibilidade apenas pelo formato M12: confira codificação, quantidade de contatos, pinagem e requisitos elétricos dos dispositivos conectados.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: distribuição de conexão em áreas úmidas e higiênicas da indústria de alimentos; considerar os graus de proteção informados e seguir as condições de instalação do datasheet.
Possibilidade de uso: interligação de dispositivos com conexões M12 de codificação A, desde que a configuração de contatos, a pinagem, a tensão e a corrente sejam compatíveis. Essa compatibilidade deve ser validada para cada conjunto.

COMO ESCOLHER

Antes de comprar o EBF006 IFM - Distribuidor Y ifm Indústria de Alimentos IP69K, Aço Inox, 4A, verifique estes pontos:

Escolha o EBF006

Quando a instalação requer um distribuidor Y com duas conexões M12 fêmeas de 3 contatos e uma M12 macho de 4 contatos, codificação A, até 4 A de carga total, para aplicação compatível com os graus de proteção informados.

Verifique outra configuração

Procure um modelo com configuração diferente se os dispositivos exigirem outra codificação, quantidade de contatos ou conexão. Confirme também a pinagem e a compatibilidade elétrica no datasheet antes de conectar.

Considere as condições de operação

Compare tensão, corrente e temperatura ambiente com os limites desta ficha. Para aplicações sob cULus, considere os limites indicados para essa condição, que são distintos dos valores gerais.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Nome	Distribuidor Y ifm EBF006	Identificação do produto conforme o anúncio.
Tipo de componente	Distribuidor Y	Categoria funcional informada na ficha.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na descrição do produto.
Marca	ifm	Marca indicada no anúncio.
SKU	EBF006	Código de identificação do anúncio.
GTIN	4021179310321	Identificador comercial informado na ficha.
Part number	EBF006	Código indicado nos dados básicos do anúncio.
NCM	8536.69.90	Classificação fiscal informada na ficha.

Conexões elétricas

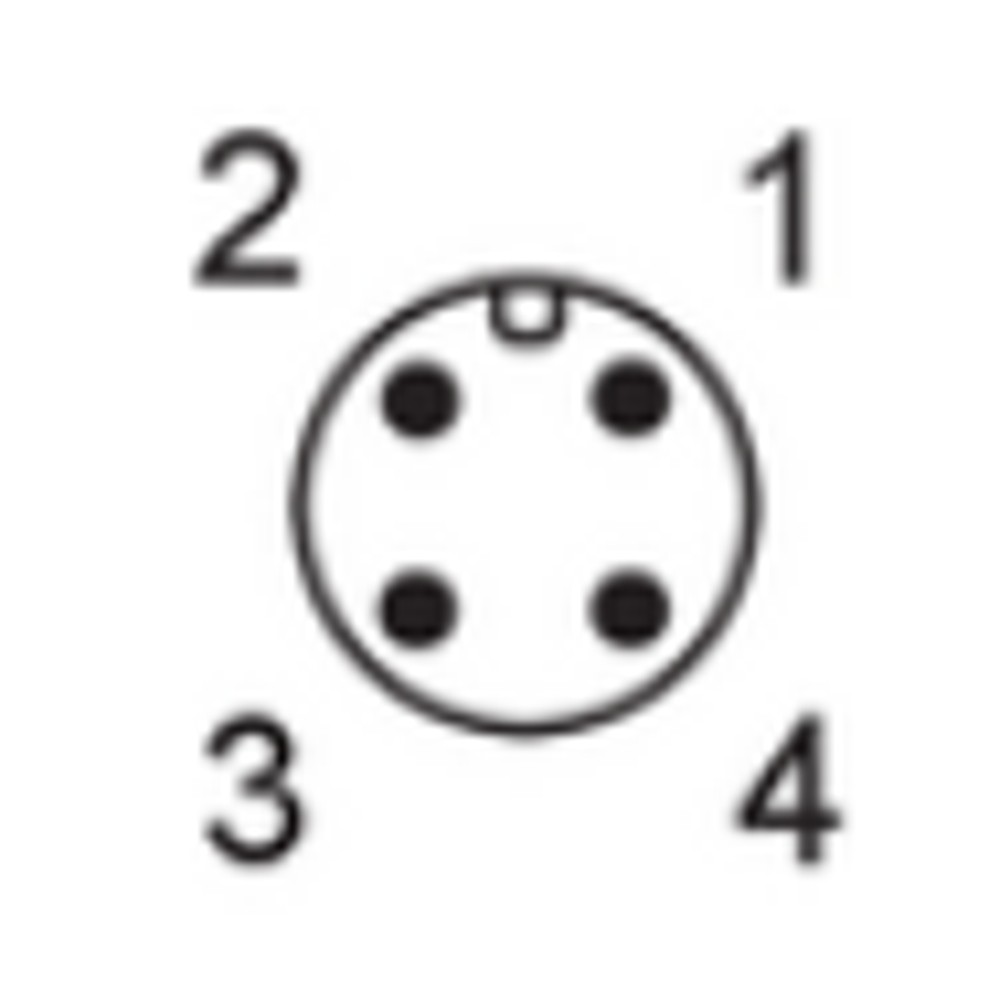

Conexão M12 macho	1 x M12; codificação A; 4 contatos dourados	Configuração da conexão elétrica C.
Conexões M12 fêmeas	2 x M12; codificação A; 3 contatos dourados	Configuração das conexões elétricas A e B.
Norma de conexão	IEC 61076-2-101	Norma de conexão declarada na ficha.
Torque máximo de aperto da conexão macho	0,6 a 1,2 Nm	Faixa especificada para o bloqueio da conexão elétrica C.
Torque máximo de aperto das conexões fêmeas	0,6 a 1,5 Nm	Faixa especificada para o bloqueio das conexões elétricas A e B.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites gerais indicados na ficha.
Tensão de operação cULus	30 V AC / 42 V DC	Valores indicados especificamente para a condição cULus.
Capacidade de carga total	4 A	Limite total de corrente informado.
Capacidade de carga por módulo/slot	4 A	Valor informado para o módulo/slot.
Classe de proteção	II	Classe declarada nos dados técnicos.
Certificado UL	Fontes de alimentação Class 2	Descrição de certificação/classificação disponibilizada na ficha.
Número do arquivo UL	E191684	Identificador UL informado na ficha.

Materiais e construção
Material do corpo	PA, sem halogênio	Material especificado para o invólucro.
Material do bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para os elementos de bloqueio das conexões.
Material da vedação	EPDM	Material de vedação especificado para as conexões fêmeas.
Contatos	Banhados a ouro	Acabamento declarado para os contatos das conexões.
Isento de silicone	Sim	Característica especial informada na ficha.

Condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados no anúncio; observar as condições de instalação e uso do fabricante.
Temperatura ambiente	-25 a 100 °C	Faixa geral informada para operação.
Temperatura ambiente cULus	Até 65 °C	Limite indicado para a condição cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para condições climáticas de armazenamento.

Dados mecânicos e fornecimento
Peso	33 g	Peso informado nos atributos do produto.
Unidades por embalagem	1 peça	Quantidade por embalagem declarada na ficha.

COMPATIBILIDADE

Comunicação

• Conexões M12 com codificação A; a ficha não informa protocolo de comunicação específico.

• Compatibilidade funcional depende da codificação, pinagem e requisitos elétricos dos dispositivos conectados.

Conexões

Elétrica Duas conexões M12 fêmeas, codificação A, 3 contatos dourados cada, e uma conexão M12 macho, codificação A, 4 contatos dourados. Capacidade de carga total: 4 A. Tensão de operação: < 250 V AC / < 300 V DC; cULus: 30 V AC / 42 V DC. Conexão conforme IEC 61076-2-101.

Processo Não possui conexão de processo informada; trata-se de um distribuidor elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar dispositivos com interfaces M12 de codificação A e configuração de contatos compatível com as conexões do distribuidor.	✓	A ficha especifica duas conexões fêmeas M12 de 3 contatos e uma macho M12 de 4 contatos, todas com codificação A. A pinagem dos dispositivos deve ser conferida.
Aplicação cuja carga total excede 4 A.	✗	A capacidade de carga total especificada é 4 A.
Aplicação que exige tensão superior aos limites especificados.	✗	Os limites informados são < 250 V AC / < 300 V DC; para cULus, 30 V AC / 42 V DC.
Instalação em área úmida ou higiênica da indústria de alimentos, com exigência de proteção IP indicada.	✓	A ficha descreve essa aplicação e informa graus de proteção IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o EBF006 IFM - Distribuidor Y ifm Indústria de Alimentos IP69K, Aço Inox, 4A

Confirme que o modelo EBF006, a codificação A e a quantidade de contatos correspondem aos dispositivos a interligar.
Verifique no datasheet a pinagem e os requisitos elétricos dos dispositivos antes de energizar.
Desenergize o circuito e confirme que a tensão e a corrente previstas respeitam os limites do distribuidor.
Conecte os dispositivos às conexões correspondentes sem forçar o acoplamento e confira o alinhamento dos conectores.
Aperte os bloqueios dentro das faixas especificadas: 0,6 a 1,2 Nm na conexão macho e 0,6 a 1,5 Nm nas conexões fêmeas.
Antes da operação, verifique o assentamento das conexões e se a instalação atende às condições necessárias para o grau de proteção pretendido.

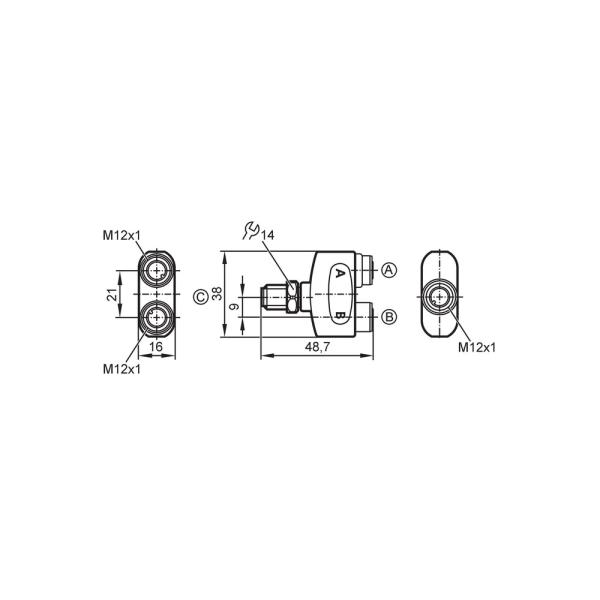

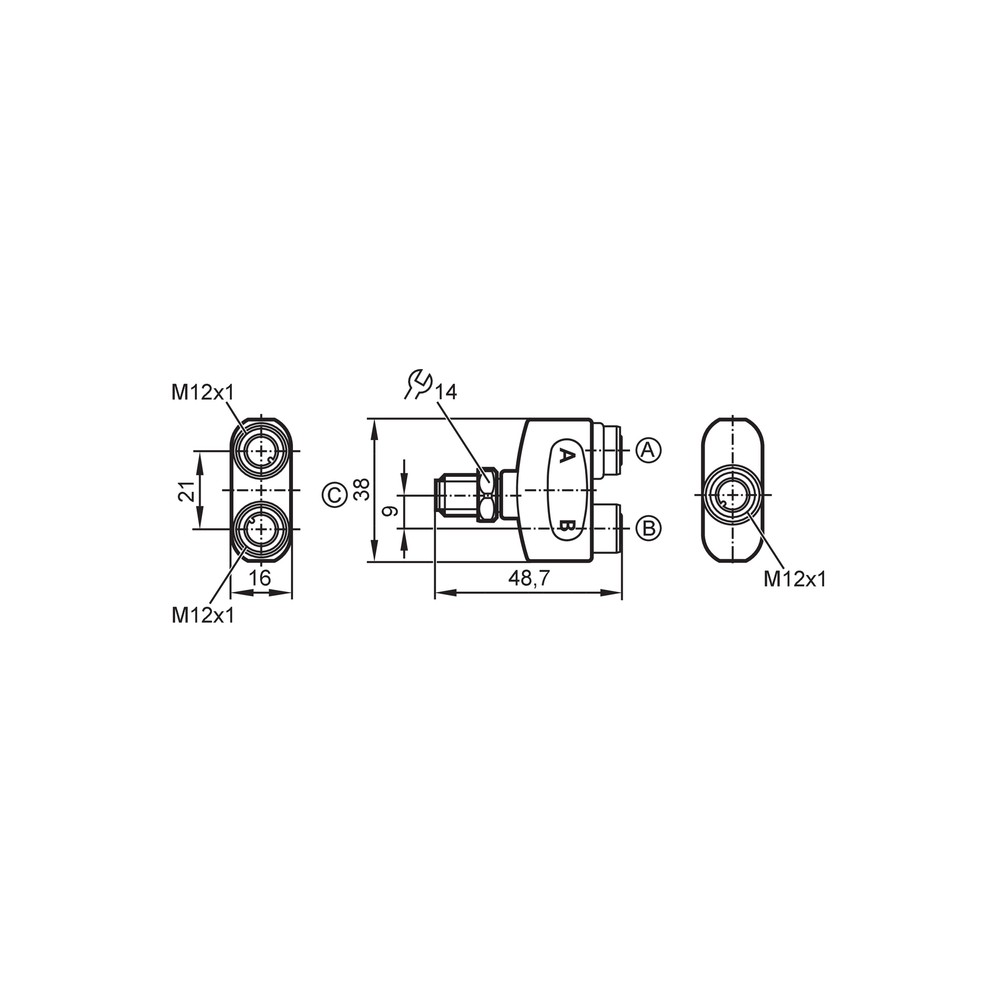

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não funciona após a montagem.	Codificação, quantidade de contatos ou pinagem incompatível entre os conectores.	Compare a codificação A e a configuração de contatos das conexões com os dados dos dispositivos e confira a pinagem no datasheet.
A conexão apresenta aquecimento ou interrupção durante a operação.	Corrente total acima do limite especificado ou conexão elétrica mal assentada.	Meça a corrente do circuito e confirme que a carga total não excede 4 A; verifique também o acoplamento e o aperto dos bloqueios.
Há falha de funcionamento associada à alimentação.	Tensão fora dos limites aplicáveis à condição de uso.	Meça a tensão e compare-a com os limites gerais ou, quando aplicável, com os valores específicos cULus da ficha.
Há entrada de umidade na conexão instalada.	Conexão mal acoplada ou instalação que não atende às condições necessárias para o grau de proteção pretendido.	Inspecione o assentamento das conexões, a vedação e a montagem; confirme as condições de instalação no datasheet do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EBF006 em português (Datasheet) Desenho em escala do EBF006 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EBF006 e para que serve?

É um distribuidor Y M12 para conexão de componentes, indicado para áreas úmidas e higiênicas da indústria de alimentos. A ficha especifica duas conexões fêmeas de 3 contatos e uma macho de 4 contatos, todas com codificação A.

Quais conexões e dispositivos posso ligar nele?

Ele possui conexões M12 com codificação A, mas a compatibilidade depende também da quantidade de contatos, da pinagem e dos requisitos elétricos de cada dispositivo. Confira essas informações no datasheet e na documentação dos equipamentos.

O EBF006 serve para cargas acima de 4 A?

Não para uma carga total acima do limite especificado: a capacidade de carga total informada é 4 A. Dimensione o circuito considerando a corrente total conectada.

Posso usar esse distribuidor com conexões M12 de outra codificação?

A ficha identifica as conexões do EBF006 como codificação A. Não presuma compatibilidade mecânica ou elétrica com outra codificação; confirme o padrão e a pinagem dos componentes.

Um dos dispositivos conectados não funciona; o que devo verificar?

Verifique primeiro a codificação, a quantidade de contatos e a pinagem nas duas extremidades. Em seguida, confirme alimentação e tensão conforme os limites aplicáveis.

A conexão está aquecendo ou falhando; preciso trocar o distribuidor?

Antes de trocar, verifique se a corrente total ultrapassa 4 A e se os conectores estão corretamente acoplados. Inspecione também o aperto dos bloqueios dentro das faixas especificadas.

Devo comprar o EBF006 ou procurar peças avulsas?

A ficha informa o fornecimento de uma peça por embalagem e não lista acessórios inclusos. Se a instalação exigir mais distribuidores ou componentes adicionais, selecione as quantidades e peças separadamente conforme o projeto.

Quando devo escolher outro distribuidor M12?

Escolha outra configuração se o equipamento exigir codificação, número de contatos ou pinagem diferentes, ou se a tensão e a corrente excederem os limites do EBF006. Compare as fichas técnicas antes da seleção.

Como devo instalar e apertar os conectores?

Alinhe e acople os conectores sem forçar; use as faixas de torque informadas de 0,6 a 1,2 Nm para a conexão macho e de 0,6 a 1,5 Nm para as fêmeas. Confira a pinagem no datasheet antes de energizar.

O produto acompanha acessórios ou cabos?

A ficha informa uma peça por embalagem e não especifica cabos ou acessórios inclusos. Confirme o conteúdo fornecido no anúncio ou com o fornecedor antes de concluir a seleção.

GLOSSÁRIO TÉCNICO

Distribuidor Y

Componente de conexão que distribui uma ligação elétrica entre os conectores disponíveis no conjunto. (Ref.: tipo de componente: Distribuidor Y)

Codificação A

Identificação de configuração da conexão M12; deve corresponder à conexão do dispositivo e à pinagem requerida. (Ref.: conexões elétricas M12, codificação A)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; a aplicação depende das condições de instalação e uso. (Ref.: IP65, IP67, IP68 e IP69K)

Capacidade de carga total

Limite de corrente total informado para o distribuidor. (Ref.: 4 A)

IEC 61076-2-101

Norma de conexão indicada para as conexões do produto. (Ref.: norma de conexão IEC 61076-2-101)
