Distribuidor Y ifm EBC162 M12 - Alta Resistência

Pré-visualizar: EBC162 IFM - Distribuidor Y ifm Automação Industrial M12 IP69K 4A

EBC162 IFM - Distribuidor Y ifm Automação Industrial M12 IP69K 4A

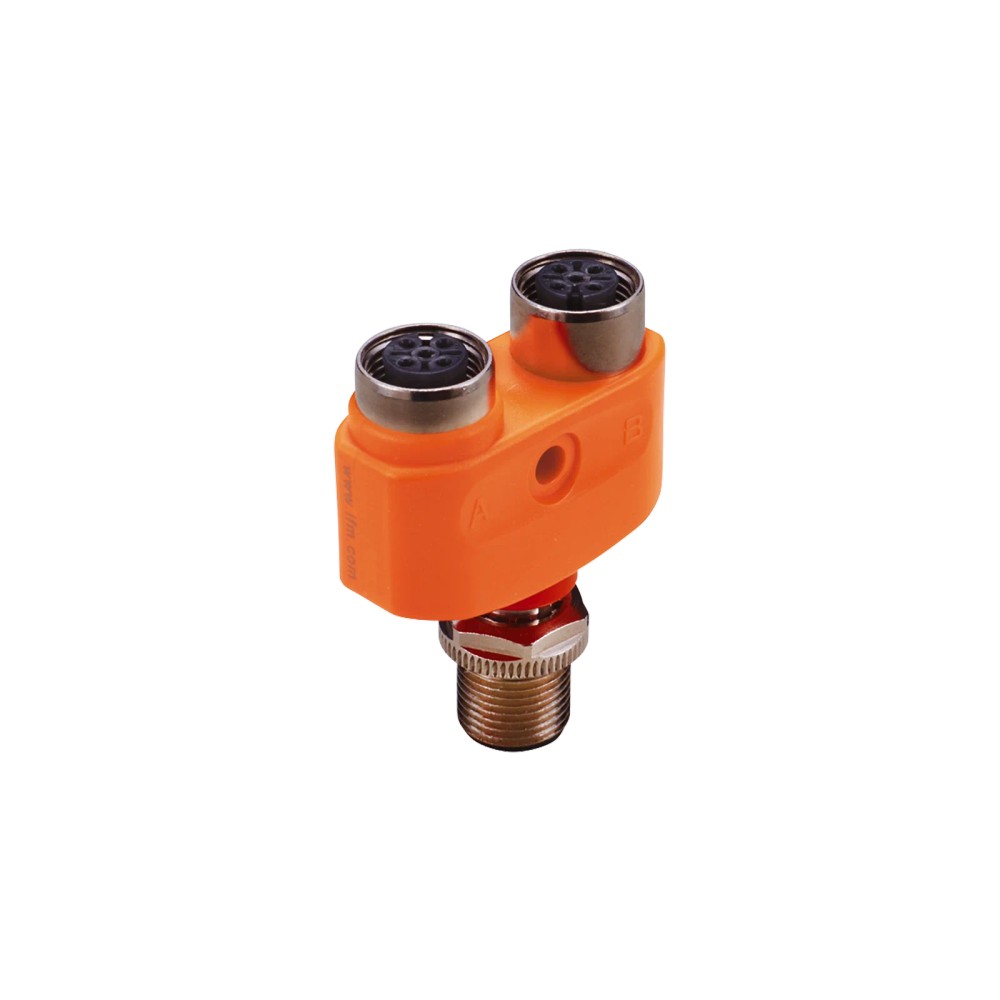

Imagem meramente ilustrativa

R$ 335,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBC162
EAN: 4021179364843
NCM do produto: 85366990

Destaques do Produto Modelo EBC162...mais

Fechar menu

Saiba mais sobre: "EBC162 IFM - Distribuidor Y ifm Automação Industrial M12 IP69K 4A"

Destaques do Produto

Modelo

EBC162

Configuração

1 conector M12 e 2 soquetes M12

Codificação

A-coded

Corrente total

4 A

Proteção

IP65, IP67, IP68, IP69K

Temperatura ambiente

-25...90 °C; cULus: até 65 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor Y ifm EBC162 M12, IP65/IP67/IP68/IP69K, 4 A

O ifm EBC162 é um distribuidor Y para conexões M12, com um conector M12 e dois soquetes M12. É destinado à distribuição de conexões em aplicações industriais, incluindo máquinas-ferramenta e circuitos de refrigerantes e lubrificantes. Possui capacidade de carga total de 4 A, invólucro em PA laranja e grau de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de componente	Distribuidor Y
Conexão elétrica	1 conector M12 A-coded, 4 contatos; 2 soquetes M12 A-coded, 5 contatos
Capacidade de carga total	4 A
Tensão de operação	< 250 V AC / < 300 V DC; cULus: 30 V AC / 42 V DC
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25...90 °C; cULus: até 65 °C
Material do invólucro	PA laranja
Material da vedação	FKM
Contatos	Banhados a ouro; sem silicone
Torque de aperto	0,6...1,5 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição em Y de conexões M12 A-coded em aplicações industriais, respeitando a capacidade total de 4 A e os limites elétricos e ambientais especificados.
Aplicações em máquinas-ferramenta e em circuitos de refrigerantes e lubrificantes, conforme a descrição de aplicação do produto.

⚠ Considere outro se precisa de:

Não exceder a capacidade de carga total de 4 A nem os limites de tensão informados para o produto.
Não operar acima de 90 °C em condições gerais; para aplicações cULus, considerar o limite indicado de até 65 °C.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: distribuição de conexões em aplicações industriais, incluindo máquinas-ferramenta e circuitos de refrigerantes e lubrificantes. Respeite os limites de temperatura, tensão e corrente especificados.
Possibilidade de uso: divisão de uma conexão M12 A-coded em duas conexões M12 A-coded, desde que a pinagem dos dispositivos, a tensão e a carga total sejam compatíveis. Essa aplicação deve ser validada pelo esquema de ligação do fabricante e dos equipamentos conectados.
A ficha declara IP65, IP67, IP68 e IP69K. A adequação a condições específicas de lavagem ou imersão depende das condições de instalação e dos parâmetros de ensaio do fabricante, que devem ser consultados no datasheet.

COMO ESCOLHER

Antes de comprar o Distribuidor Y ifm EBC162 M12, IP65/IP67/IP68/IP69K, 4 A, verifique estes pontos:

Escolha o EBC162

Quando a instalação requer um distribuidor Y com um conector M12 A-coded de 4 contatos e dois soquetes M12 A-coded de 5 contatos, e a carga total permanece em até 4 A.

Verifique os limites antes de especificar

Confirme tensão, corrente, temperatura ambiente, codificação e grau de proteção exigidos pela instalação. A ficha não informa pinagem funcional nem compatibilidade com protocolos ou dispositivos específicos; consulte o datasheet do fabricante para validar esses pontos.

Busque outra configuração se necessário

Se o circuito exigir outro número ou tipo de conexão, outra codificação ou carga acima de 4 A, selecione um distribuidor cujas especificações atendam a esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de componente	Distribuidor Y	Classificação do componente na ficha.
Aplicação descrita	Aplicações industriais; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários indicados na descrição do produto.
Código do produto / SKU	EBC162	Identificação do modelo.
GTIN	4021179364843	Identificador comercial informado no anúncio.
Part number do anúncio	EBC162	Identificação informada nos dados básicos do anúncio.
Part number do dataset de catálogo	ZDO2H020MSS0000-00STGH040MSS-	Referência adicional encontrada no catálogo; confirme a correspondência com o fabricante antes de usá-la para especificação.
Marca	ifm / IFM	Fabricante informado no anúncio.
Categoria	Tecnologia de conexão; distribuidor Y	Classificação comercial do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites gerais informados para operação.
Tensão de operação cULus	30 V AC / 42 V DC	Limites informados para condição cULus.
Capacidade de carga total	4 A	Carga máxima total indicada para o distribuidor.
Capacidade de carga por módulo/slot	4 A	Valor indicado na ficha; respeite também o limite de carga total.
Classe de proteção	II	Classificação de proteção informada pelo fabricante.

Conexões elétricas
Conector C	1 x M12, codificação A, 4 contatos dourados	Configuração do conector informada na ficha.
Soquetes A/B	2 x M12, codificação A, 5 contatos dourados	Configuração dos soquetes informada na ficha.
Bloqueio das conexões	Latão niquelado	Material indicado para o bloqueio nas conexões.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque informada para as conexões; respeite a faixa durante a montagem.
Vedação dos soquetes A/B	FKM	Material de vedação indicado para os soquetes.

Condições ambientais
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada para o produto.
Temperatura ambiente cULus	Até 65 °C	Limite indicado para a condição cULus; a ficha apresenta o texto como “cULus: …65 °C”.
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção declarados na ficha; a condição de ensaio ou instalação aplicável deve ser confirmada na documentação do fabricante.
Umidade de armazenamento	10...100 %	Faixa indicada para armazenamento.
Temperatura de armazenamento	-25...55 °C	Faixa de temperatura indicada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência climática informada para armazenamento.

Dados mecânicos e materiais
Material do invólucro	PA laranja	Material e cor do invólucro.
Material da porca	Latão niquelado	Material indicado para a porca/bloqueio.
Material da vedação	FKM	Material de vedação indicado na ficha.
Peso	35,8 g	Massa informada no dataset de catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Características especiais
Sem silicone	Sim	Característica especial declarada na ficha.
Contatos banhados a ouro	Sim	Acabamento dos contatos indicado na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolos de comunicação. A codificação A dos conectores identifica a configuração mecânica da conexão, mas não confirma compatibilidade com um protocolo ou dispositivo específico.

Conexões

Elétrica 1 conector M12 A-coded de 4 contatos e 2 soquetes M12 A-coded de 5 contatos. Tensão de operação: < 250 V AC / < 300 V DC; para cULus: 30 V AC / 42 V DC. Capacidade de carga total: 4 A. Verifique a atribuição dos contatos no datasheet antes de conectar o circuito.

Processo Conexões elétricas M12; a ficha não informa conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito industrial que exige a distribuição de uma conexão M12 em duas conexões M12, com codificação A e carga total de até 4 A.	✓	A ficha informa 1 conector M12 A-coded e 2 soquetes M12 A-coded, com capacidade de carga total de 4 A.
Aplicação com tensão dentro dos limites especificados para a condição de certificação aplicável.	✓	Os limites informados são inferiores a 250 V AC / 300 V DC; para cULus, 30 V AC / 42 V DC.
Aplicação que requer carga total superior a 4 A.	✗	A capacidade de carga total especificada é 4 A.
Aplicação que exige um protocolo ou uma pinagem funcional confirmada apenas pela codificação M12 A.	✗	A ficha não declara protocolo nem atribuição funcional de pinos; confirme a aplicação no datasheet e na documentação dos dispositivos conectados.
Aplicação em temperatura ambiente acima de 90 °C ou, em condição cULus, acima de 65 °C.	✗	Os limites de temperatura ambiente informados são -25...90 °C e, para cULus, até 65 °C.

INSTALAÇÃO

Como instalar o Distribuidor Y ifm EBC162 M12, IP65/IP67/IP68/IP69K, 4 A

Confirme que o modelo EBC162, a codificação A e a configuração de um conector e dois soquetes correspondem aos dispositivos da instalação.
Desenergize o circuito e verifique se a tensão e a carga total ficam dentro dos limites especificados.
Consulte o datasheet para validar a atribuição dos contatos antes de realizar a conexão; a ficha resumida não apresenta a pinagem funcional.
Inspecione as interfaces M12 e as vedações, mantendo as superfícies de contato e vedação limpas e sem danos visíveis.
Acople as conexões sem forçar o alinhamento e aperte dentro da faixa indicada de 0,6...1,5 Nm.
Após a montagem, verifique o acoplamento e a vedação e valide a operação do circuito conforme os procedimentos da instalação.

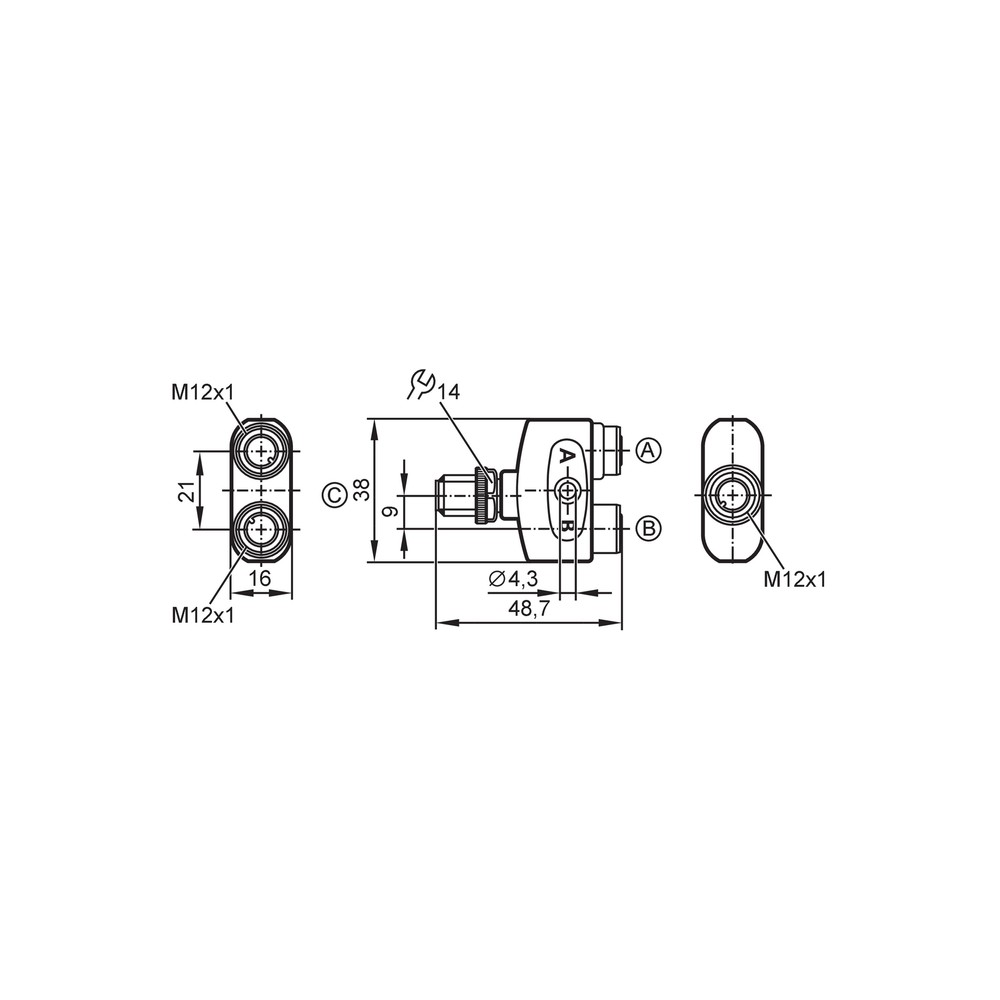

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dos dispositivos conectados não opera após a montagem.	Conexão incompleta, contato desalinhado ou atribuição de pinos incompatível com o equipamento.	Desenergize o circuito, confira o acoplamento M12 e compare a atribuição dos contatos no datasheet com a documentação dos dispositivos.
A conexão apresenta aquecimento ou interrupção sob carga.	Carga total acima de 4 A, corrente distribuída incorretamente ou contato elétrico deficiente.	Meça a corrente do circuito e confirme que a carga total não excede 4 A; inspecione as conexões desenergizadas.
Há entrada de umidade na interface conectada.	Acoplamento incompleto, vedação danificada ou condição de instalação fora das condições aplicáveis ao grau IP declarado.	Inspecione as superfícies e vedações, confirme o aperto e consulte o datasheet para as condições de uso associadas à proteção IP.
O conector fica solto ou apresenta dano após a instalação.	Torque fora da faixa especificada ou montagem forçada/desalinhada.	Verifique alinhamento e condição mecânica das interfaces; utilize o torque especificado de 0,6...1,5 Nm na montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm EBC162, em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EBC162 e como ele se conecta?

É um distribuidor Y ifm com um conector M12 A-coded de 4 contatos e dois soquetes M12 A-coded de 5 contatos. A ficha não detalha a atribuição funcional de cada pino; consulte o datasheet antes da ligação.

Para quem esse distribuidor M12 é indicado?

É destinado a aplicações industriais, com uso descrito em máquinas-ferramenta e circuitos de refrigerantes e lubrificantes. A seleção depende de compatibilidade elétrica e de conexão com os dispositivos.

O produto acompanha cabos ou acessórios?

A informação disponível indica embalagem com uma peça e não lista acessórios incluídos. Portanto, não conte com cabos ou acessórios adicionais sem confirmação do fornecedor.

Posso usar o EBC162 com carga total acima de 4 A?

Não, a ficha especifica capacidade de carga total de 4 A. Se o circuito demandar mais, selecione uma configuração com capacidade compatível.

Ele serve para qualquer protocolo que use conector M12?

Não é possível confirmar compatibilidade com qualquer protocolo apenas pela conexão M12 A-coded. A ficha não declara protocolos; valide a pinagem e o protocolo com o datasheet e os dispositivos envolvidos.

O produto pode operar em temperatura acima de 90 °C?

A ficha informa temperatura ambiente de -25...90 °C e, para cULus, limite de até 65 °C. Não use esses dados para presumir operação acima dos limites.

Um dos equipamentos não funciona depois de conectar o distribuidor; o que verifico?

Verifique primeiro o encaixe, o alinhamento e a atribuição dos pinos dos dispositivos no datasheet. A configuração M12, por si só, não confirma que a pinagem dos equipamentos seja compatível.

A conexão está aquecendo durante o funcionamento; devo trocar o distribuidor?

Antes de trocar, meça a corrente total e confirme que não excede 4 A. Com o circuito desenergizado, inspecione também o acoplamento e os contatos para identificar conexão deficiente.

É melhor comprar este distribuidor ou usar conexões avulsas?

Escolha o EBC162 quando a configuração necessária for um conector M12 A-coded para dois soquetes M12 A-coded e os limites elétricos forem atendidos. Se precisar de outra quantidade, codificação ou capacidade, compare com um componente cuja ficha confirme essa configuração.

Que cuidado devo ter ao instalar o EBC162?

Alinhe as conexões M12 sem forçá-las e respeite o torque indicado de 0,6...1,5 Nm. Consulte o datasheet para conferir a atribuição dos contatos antes de energizar.

GLOSSÁRIO TÉCNICO

Distribuidor Y

Componente de conexão que apresenta uma entrada e duas derivações, conforme a configuração M12 informada para este produto. (Ref.: Tipo de componente; conexões elétricas)

M12 A-coded

Conexão circular M12 com codificação A; a codificação mecânica não determina, por si só, protocolo ou pinagem funcional. (Ref.: Conector C e soquetes A/B)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, condicionada aos critérios de ensaio e instalação aplicáveis. (Ref.: IP65, IP67, IP68, IP69K)

Capacidade de carga total

Limite de corrente total indicado para o distribuidor; deve ser respeitado pelo circuito conectado. (Ref.: 4 A)

FKM

Material elastomérico indicado para a vedação dos soquetes. (Ref.: Material da vedação)
