Distribuidor Y ifm EBC114 - Proteção IP69K

Pré-visualizar: EBC114 IFM - Distribuidor Y ifm Automação Industrial M12 IP69K Contatos Dourados

EBC114 IFM - Distribuidor Y ifm Automação Industrial M12 IP69K Contatos Dourados

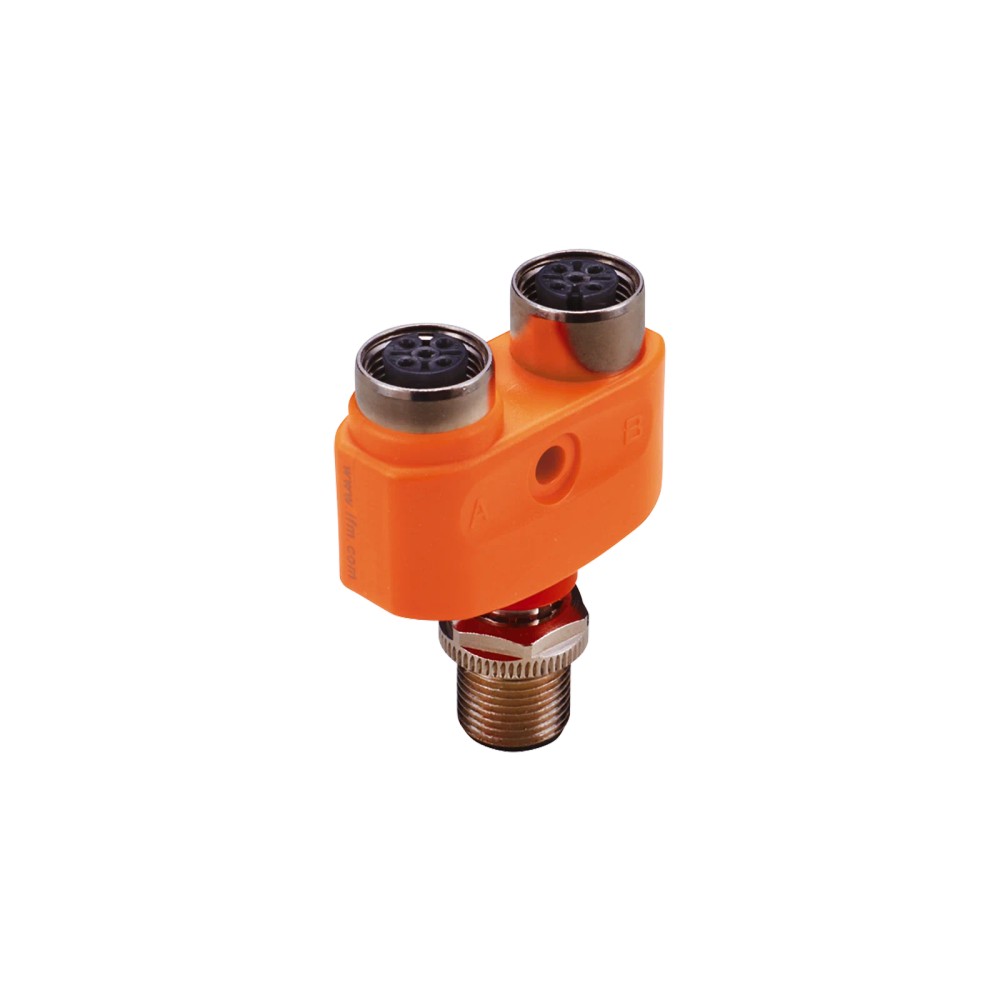

Imagem meramente ilustrativa

R$ 232,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBC114
EAN: 4021179287975
NCM do produto: 85366990

Destaques do Produto Formato de distribuição...mais

Fechar menu

Saiba mais sobre: "EBC114 IFM - Distribuidor Y ifm Automação Industrial M12 IP69K Contatos Dourados"

Destaques do Produto

Formato de distribuição

1 conector M12 para 2 soquetes M12

Codificação e contatos

Codificação A, 5 contatos dourados

Tensão

Inferior a 60 V AC/DC; limites cULus específicos na ficha

Corrente

4 A de carga total; 3 A de corrente total UL

Proteção

IP65, IP67, IP68 e IP69K

Ambiente

-25...90 °C; limite cULus de até 65 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor Y ifm EBC114, M12, IP69K, contatos dourados

O ifm EBC114 é um distribuidor Y para conexões M12 usado em aplicações industriais e de automação. Possui um conector M12 e dois soquetes M12, todos com codificação A e cinco contatos dourados. Opera com tensão inferior a 60 V AC/DC e tem graus de proteção IP65, IP67, IP68 e IP69K, conforme as condições de instalação especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Distribuidor Y
Modelo / SKU	EBC114
Conexões	1 x M12 conector e 2 x M12 soquetes, codificação A, 5 contatos dourados
Tensão de operação	< 60 V AC/DC; cULus: 30 V AC / 42 V DC
Capacidade de carga total	4 A
Capacidade de corrente total (UL)	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 65 °C
Materiais	Invólucro em PA laranja; vedação em FKM; porca em latão niquelado
Características dos contatos	Contatos banhados a ouro; produto sem silicone

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que necessitem distribuir uma conexão M12 codificação A, com 5 contatos, para duas conexões M12 correspondentes.
Instalações cujos requisitos elétricos estejam dentro dos limites de tensão e corrente informados na ficha do produto.
Ambientes em que sejam requeridos os graus de proteção IP indicados, desde que a montagem e as conexões atendam às condições do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir tensão superior aos limites especificados ou corrente total acima de 4 A; para aplicações UL, considerar o limite total de 3 A.
Não selecionar para interfaces que exijam codificação M12 diferente de A ou quantidade de contatos incompatível com as conexões de 5 contatos.
Não presumir compatibilidade com protocolos, pinagens ou dispositivos específicos sem confirmar a atribuição dos contatos no datasheet e nos equipamentos conectados.

APLICAÇÕES E USO

Aplicação declarada: distribuição de conexões em sistemas industriais e de automação, usando uma entrada M12 codificação A e duas saídas M12 codificação A, ambas com 5 contatos.
Pode ser considerado em instalações expostas a condições ambientais compatíveis com os graus IP informados, desde que conectores, montagem e vedação atendam às instruções do fabricante; a ficha não especifica um processo de lavagem ou condição de jato para cada cenário.
A compatibilidade com sensores, atuadores ou redes específicas não está detalhada na ficha. Essa possibilidade depende da pinagem, do protocolo e dos limites elétricos dos dispositivos conectados.

COMO ESCOLHER

Antes de comprar o Distribuidor Y ifm EBC114, M12, IP69K, contatos dourados, verifique estes pontos:

Escolha o EBC114

Quando o circuito exigir a distribuição física de uma conexão M12 codificação A, de 5 contatos, para duas conexões M12 de 5 contatos, e os limites de tensão, corrente, ambiente e proteção forem atendidos.

Verifique uma alternativa

Busque outro distribuidor ou conjunto de conexão se forem necessários outra codificação, outra quantidade de contatos, capacidade elétrica superior aos limites declarados ou uma topologia diferente. Confirme a pinagem nos documentos do fabricante antes de conectar os dispositivos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Distribuidor Y	Classificação informada para o EBC114.
Aplicação	Aplicações industriais e automação industrial	Aplicações declaradas na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / part number do anúncio	EBC114	Identificação primária do produto no anúncio.
GTIN	4021179287975	Código de identificação comercial informado.
Categoria	Tecnologia de conexão	Categoria indicada nos dados do anúncio.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite geral informado para operação.
Tensão de operação cULus	30 V AC / 42 V DC	Limites específicos indicados para cULus.
Capacidade de carga total	4 A	Limite total informado.
Capacidade de carga por módulo/slot	4 A	Limite declarado por módulo/slot.
Capacidade de corrente total (UL)	3 A	Limite total indicado para UL.
Classe de proteção	II	Classificação elétrica informada na ficha.

Conexões elétricas
Conector C	1 x M12; codificação A; 5 contatos dourados	Configuração do conector descrita na ficha.
Soquetes A/B	2 x M12; codificação A; 5 contatos dourados	Configuração dos dois soquetes descrita na ficha.
Material do bloqueio / porca	Latão niquelado	Material indicado para o bloqueio das conexões.
Torque máximo de aperto	0,6...1,5 Nm	Faixa informada para o aperto das conexões; seguir o valor aplicável no datasheet.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados; a proteção depende da instalação e das condições especificadas pelo fabricante.
Material do invólucro	PA laranja	Material e cor informados para o invólucro.
Material da vedação	FKM	Material declarado para a vedação.
Sem silicone	Sim	Característica especial indicada na ficha.
Contatos banhados a ouro	Sim	Acabamento indicado para os contatos.

Condições ambientais e armazenamento
Temperatura ambiente	-25...90 °C	Faixa declarada para temperatura ambiente.
Temperatura ambiente cULus	Até 65 °C	Limite específico indicado na ficha para cULus.
Temperatura de armazenamento	-25...55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para umidade durante armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para condições climáticas de armazenamento.

Dados físicos e embalagem
Peso	36,8 g	Peso informado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Acessórios incluídos	Não especificados	A ficha não identifica acessórios fornecidos junto ao produto.

COMPATIBILIDADE

Comunicação

• A ficha identifica conexões M12 com codificação A e 5 contatos; não declara protocolo de comunicação específico. Confirme a pinagem e o protocolo exigidos pelos dispositivos conectados.

Conexões

Elétrica 1 x conector M12 e 2 x soquetes M12, codificação A, 5 contatos dourados. Tensão de operação < 60 V AC/DC; para cULus, 30 V AC / 42 V DC. Carga total: 4 A; corrente total UL: 3 A. A compatibilidade elétrica depende também da pinagem e dos limites dos dispositivos conectados.

Processo Não aplicável: o produto é um distribuidor de conexões elétricas M12; a ficha não informa conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com conexões M12 codificação A e 5 contatos, dentro dos limites elétricos especificados	✓	A ficha descreve um conector M12 e dois soquetes M12 com codificação A e 5 contatos; ainda é necessário verificar a pinagem do circuito.
Aplicação que excede 4 A de carga total ou, em condição UL, 3 A de corrente total	✗	Esses valores excedem os limites declarados para o produto.
Sistema que exige protocolo específico não indicado na ficha	✗	A presença de conexão M12 não confirma por si só compatibilidade com um protocolo. Verifique pinagem e requisitos dos equipamentos.
Instalação que exige codificação diferente de A ou número de contatos diferente de 5	✗	As conexões descritas para o EBC114 são codificação A, com 5 contatos.

INSTALAÇÃO

Como instalar o Distribuidor Y ifm EBC114, M12, IP69K, contatos dourados

Desenergize o circuito antes de conectar ou desconectar o distribuidor.
Confirme que os conectores do sistema são M12, codificação A, com 5 contatos, e que a pinagem corresponde à aplicação.
Verifique a tensão e a corrente do circuito em relação aos limites informados para o EBC114.
Conecte o conector M12 de entrada e os dois soquetes M12, sem forçar o alinhamento das interfaces.
Aperte as conexões dentro da faixa indicada de 0,6...1,5 Nm, conforme a orientação aplicável no datasheet.
Após a montagem, confira o assentamento das conexões e valide a instalação conforme os requisitos do sistema e do grau de proteção pretendido.

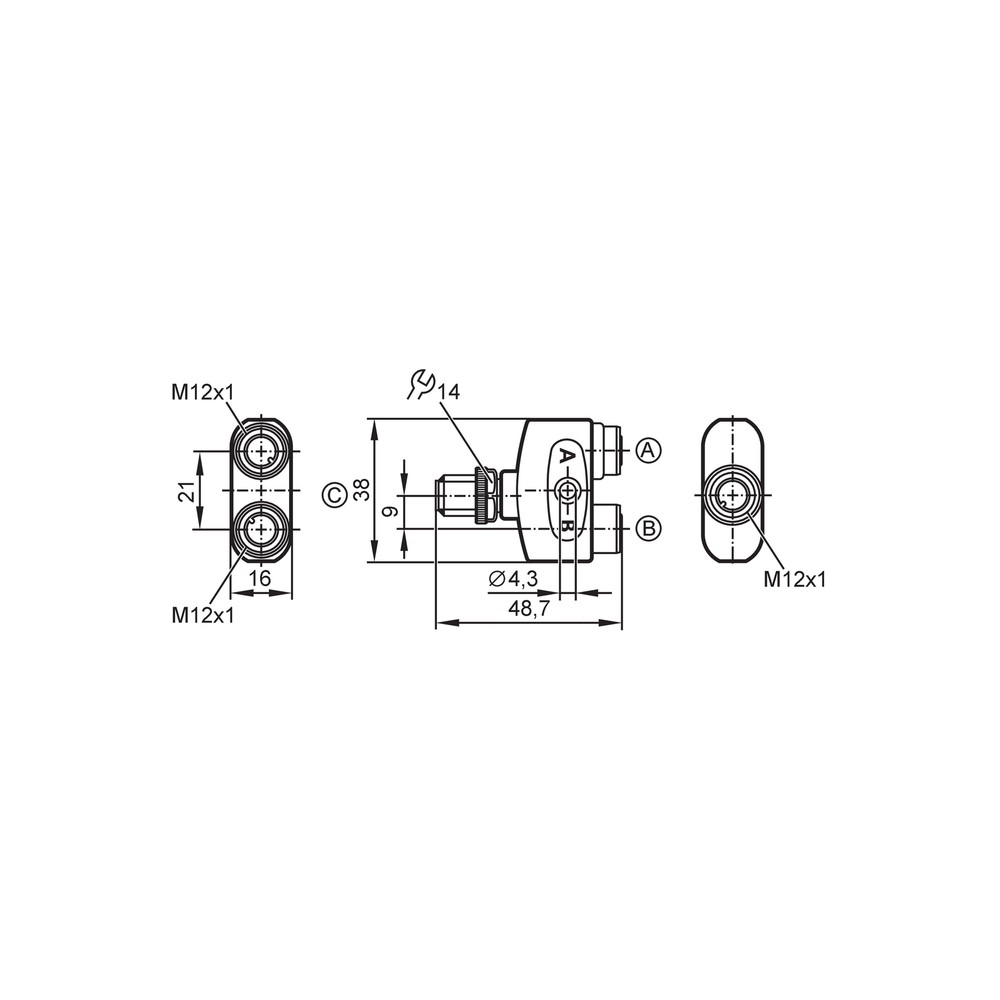

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dos dispositivos conectados não funciona após a instalação.	Pinagem ou atribuição de contatos incompatível entre os dispositivos e o distribuidor.	Compare a pinagem dos equipamentos e do EBC114 com o datasheet antes de substituir componentes.
A conexão apresenta falha intermitente.	Conector desalinhado, não totalmente acoplado ou apertado fora da faixa especificada.	Com o circuito desenergizado, confira o alinhamento, o acoplamento e o torque de aperto indicado.
A proteção contra ingresso não é mantida na instalação.	Conexão ou montagem que não atende às condições necessárias para o grau de proteção declarado.	Inspecione o acoplamento e a vedação da instalação e compare o procedimento com as instruções do fabricante.
O circuito apresenta sobrecarga ou operação irregular.	Tensão ou corrente do circuito acima dos limites indicados para o produto.	Meça ou confirme os valores do circuito e compare a carga total com os limites de 4 A, ou 3 A para corrente total UL, e a tensão com os limites aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EBC114 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EBC114 e para que serve?

É um distribuidor Y ifm para conexões M12. Serve para distribuir uma conexão M12 codificação A, de 5 contatos, para dois soquetes M12 correspondentes em aplicações industriais e de automação.

Quais são as conexões e os limites elétricos do EBC114?

Ele possui 1 conector M12 e 2 soquetes M12, todos codificação A e com 5 contatos dourados. A tensão é inferior a 60 V AC/DC; a carga total é 4 A e o limite de corrente total UL é 3 A.

O produto acompanha cabos ou outros acessórios?

A ficha informa embalagem com 1 peça, mas não relaciona cabos nem outros acessórios inclusos. Confirme o conteúdo comercial do anúncio antes da compra.

Este distribuidor serve para conexão M12 com codificação diferente de A?

A ficha especifica conexões M12 com codificação A. Para outra codificação, confirme a compatibilidade mecânica e elétrica com o fabricante; não presuma que o EBC114 seja adequado.

Posso usar o EBC114 se a corrente total passar de 4 A?

Não, a ficha declara capacidade de carga total de 4 A. Para aplicação UL, o limite de corrente total informado é 3 A.

Um equipamento conectado não liga depois da montagem; o que verifico antes de trocar o distribuidor?

Verifique a pinagem dos dispositivos, a tensão do circuito e o acoplamento dos conectores. A ficha não especifica protocolos nem atribuição detalhada dos contatos, portanto consulte o datasheet e os documentos dos equipamentos.

A conexão fica intermitente; qual pode ser a causa?

Uma causa possível é o desalinhamento ou o acoplamento incompleto de uma conexão M12. Com o circuito desenergizado, confira o alinhamento e o aperto conforme a faixa de 0,6...1,5 Nm indicada na ficha.

É melhor comprar este distribuidor ou cabos e peças avulsas?

O EBC114 é a opção indicada quando a topologia necessária é uma conexão M12 para duas conexões M12 e os limites elétricos e a pinagem são compatíveis. A ficha não informa cabos inclusos; selecione cabos separados conforme conectores, pinagem e comprimento exigidos pelo sistema.

Que cuidado devo ter durante a instalação?

Desenergize o circuito, alinhe os conectores sem forçar e confirme codificação, contatos e pinagem antes de conectar. Respeite o torque indicado na ficha e valide a montagem conforme as condições de proteção requeridas.

Como confirmar a proteção IP depois da montagem?

Os graus declarados para o produto são IP65, IP67, IP68 e IP69K, mas a ficha não detalha as condições de teste de cada instalação. Consulte o datasheet e confirme que os conectores e a montagem atendem às instruções do fabricante.

GLOSSÁRIO TÉCNICO

Distribuidor Y

Componente de conexão que, neste modelo, apresenta um conector M12 e dois soquetes M12.

Codificação A

Identificação da configuração mecânica da interface M12 indicada para as conexões do produto (Ref.: codificação A).

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes, conforme condições de ensaio e instalação aplicáveis (Ref.: IP65, IP67, IP68 e IP69K).

Carga total

Limite de corrente total declarado para a carga conectada ao distribuidor (Ref.: 4 A).

Contatos dourados

Característica de acabamento dos contatos elétricos informada pelo fabricante (Ref.: 5 contatos dourados nas conexões M12).
