Distribuidor Y IFM EBC113 M12 - Alta Proteção IP69K

Pré-visualizar: EBC113 IFM - Distribuidor Y ifm Automação Industrial M12 IP69K 250V

EBC113 IFM - Distribuidor Y ifm Automação Industrial M12 IP69K 250V

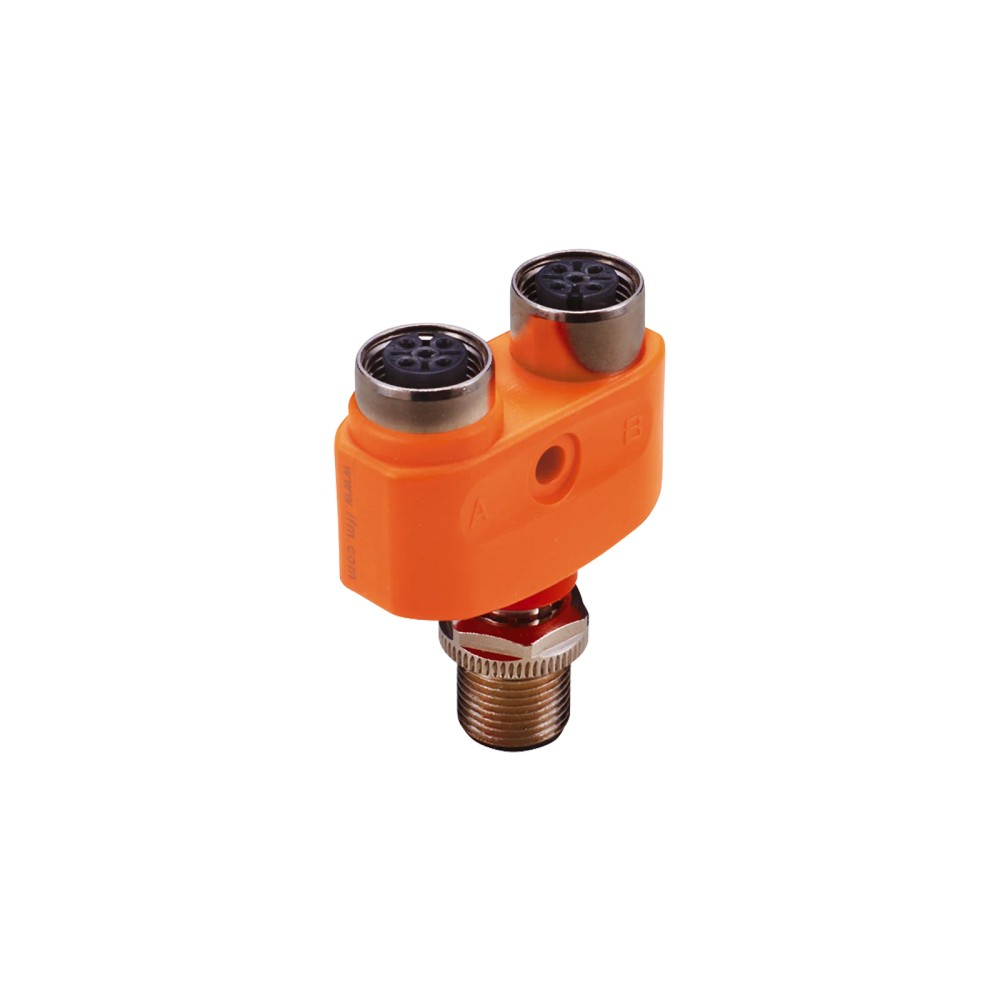

Imagem meramente ilustrativa

R$ 232,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBC113
EAN: 4021179287968
NCM do produto: 85369090

Destaques do Produto Configuração 1...mais

Fechar menu

Saiba mais sobre: "EBC113 IFM - Distribuidor Y ifm Automação Industrial M12 IP69K 250V"

Destaques do Produto

Configuração

1 conexão M12 e 2 soquetes M12, codificação A

Tensão máxima

250 V AC ou 300 V DC

Corrente total

Até 4 A

Proteção

IP65, IP67, IP68 e IP69K

Temperatura de operação

-25 a 90 °C; até 65 °C conforme cULus

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor Y ifm EBC113, M12, IP69K, até 250 V AC

O ifm EBC113 é um distribuidor Y para conectar uma conexão M12 a duas conexões M12 em aplicações industriais. Possui conexão M12 com codificação A, invólucro em PA laranja e proteção especificada como IP65, IP67, IP68 e IP69K. Os contatos são banhados a ouro e o produto não contém silicone. A tensão máxima informada é 250 V AC, com capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Distribuidor Y
Modelo	EBC113
Conexões	1 x M12 e 2 x M12, codificação A
Tensão máxima	250 V AC; 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do invólucro	PA laranja
Temperatura de operação	-25 a 90 °C; cULus: até 65 °C
Contatos	Banhados a ouro; 5 contatos na conexão e 3 em cada soquete
Peso	36 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que necessitem distribuir uma conexão M12 codificação A para duas conexões M12 codificação A, respeitando os limites elétricos e ambientais especificados.
Instalações que demandem capacidade de carga total de até 4 A e tensão máxima de 250 V AC ou 300 V DC.
Ambientes compatíveis com o invólucro em PA e com a faixa de operação de -25 a 90 °C; para condições cULus, considerar limite de até 65 °C.

⚠ Considere outro se precisa de:

Não utilizar em condições que excedam 250 V AC, 300 V DC ou a capacidade de carga total de 4 A.
Não selecionar para temperaturas de operação acima de 90 °C ou, em condições cULus, acima de 65 °C.
Não presumir compatibilidade com conectores de codificação diferente de A, com base apenas no padrão M12; verificar codificação, pinagem e função elétrica do circuito.

APLICAÇÕES E USO

Aplicação informada no cadastro: distribuição de conexão em sistemas industriais e de automação industrial; confirmar que a topologia e a pinagem dos dispositivos correspondem às conexões M12 codificação A do EBC113.
Possibilidade de uso em instalações que requerem proteção IP65, IP67, IP68 ou IP69K, desde que a montagem e as condições de uso sigam as especificações do fabricante.
Operação dentro da faixa de -25 a 90 °C, respeitando o limite de até 65 °C para condições cULus, além dos limites elétricos de tensão e corrente.

COMO ESCOLHER

Antes de comprar o Distribuidor Y ifm EBC113, M12, IP69K, até 250 V AC, verifique estes pontos:

Escolha o EBC113 quando

A instalação exigir um distribuidor Y com uma conexão M12 A de 5 contatos e dois soquetes M12 A de 3 contatos, além de atender aos limites de tensão, corrente e temperatura informados.

Busque outra configuração quando

A aplicação exigir outra codificação ou quantidade/configuração de contatos, ou ultrapassar os limites de 250 V AC, 300 V DC, 4 A totais ou a faixa de temperatura especificada. Confirme no datasheet a pinagem e a distribuição elétrica necessária antes da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Distribuidor Y EBC113	Tipo de componente identificado na ficha do anúncio.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação informada	Aplicações industriais e automação industrial	Descrição de aplicação fornecida no cadastro do produto.
Categoria	Tecnologia de conexão	Classificação informada no anúncio.
SKU	EBC113	Código do produto.
GTIN	4021179287968	Identificador comercial informado no anúncio.
Part number do anúncio	EBC113	Código informado nos dados básicos do canal.
Part number do catálogo	ZDO2H030MSS0000-00STGH040MSS	Código listado no cadastro de catálogo associado ao GTIN.

Dados elétricos
Tensão máxima AC	250 V AC	Limite máximo de operação indicado no cadastro técnico.
Tensão máxima DC	300 V DC	Limite máximo de operação indicado no cadastro técnico.
Capacidade de carga total	4 A	Limite total informado; não exceder na aplicação.
Capacidade de carga por módulo/slot	4 A	Valor informado no cadastro; verificar a distribuição de carga da aplicação.
Classe de proteção	II	Classificação informada na ficha.
Tensão UL AC	30 V	Valor listado como voltage_ul_ac no cadastro; consultar o datasheet para as condições de certificação.
Tensão UL DC	42 V	Valor listado como voltage_ul_dc no cadastro; consultar o datasheet para as condições de certificação.

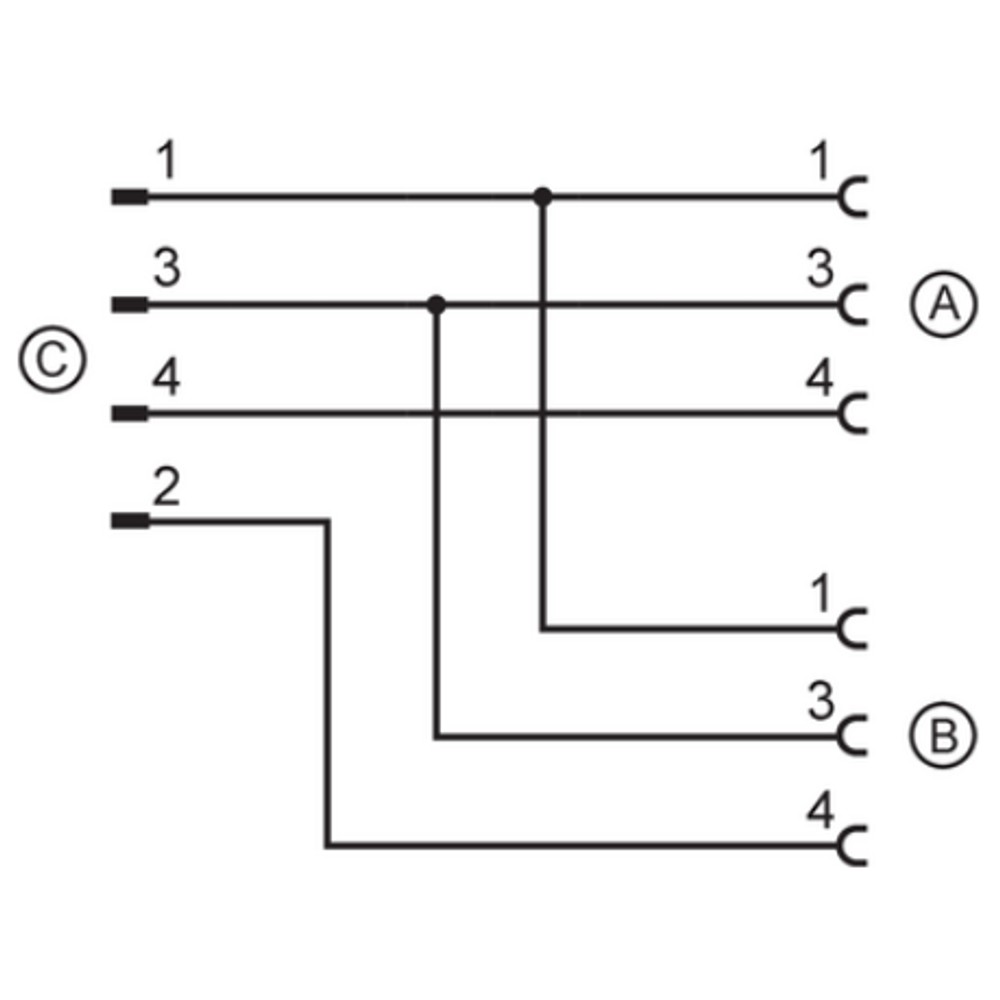

Conexões elétricas

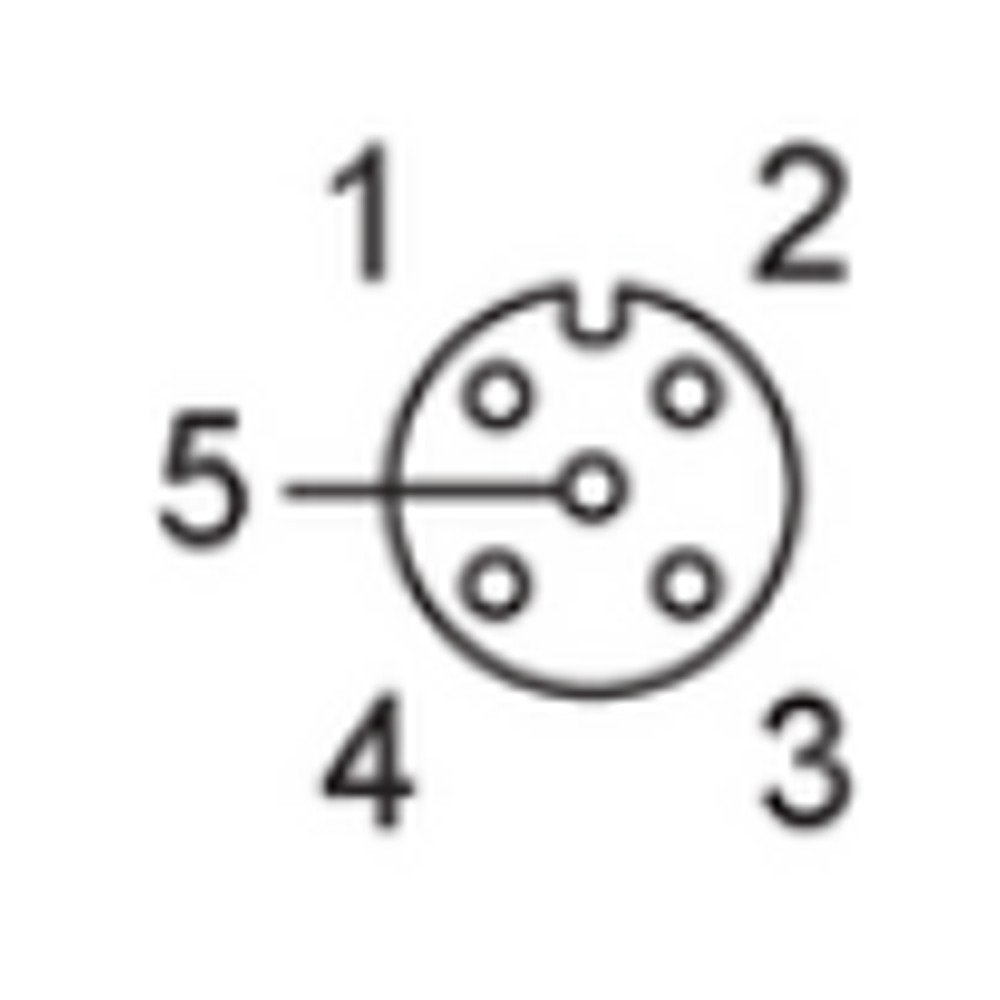

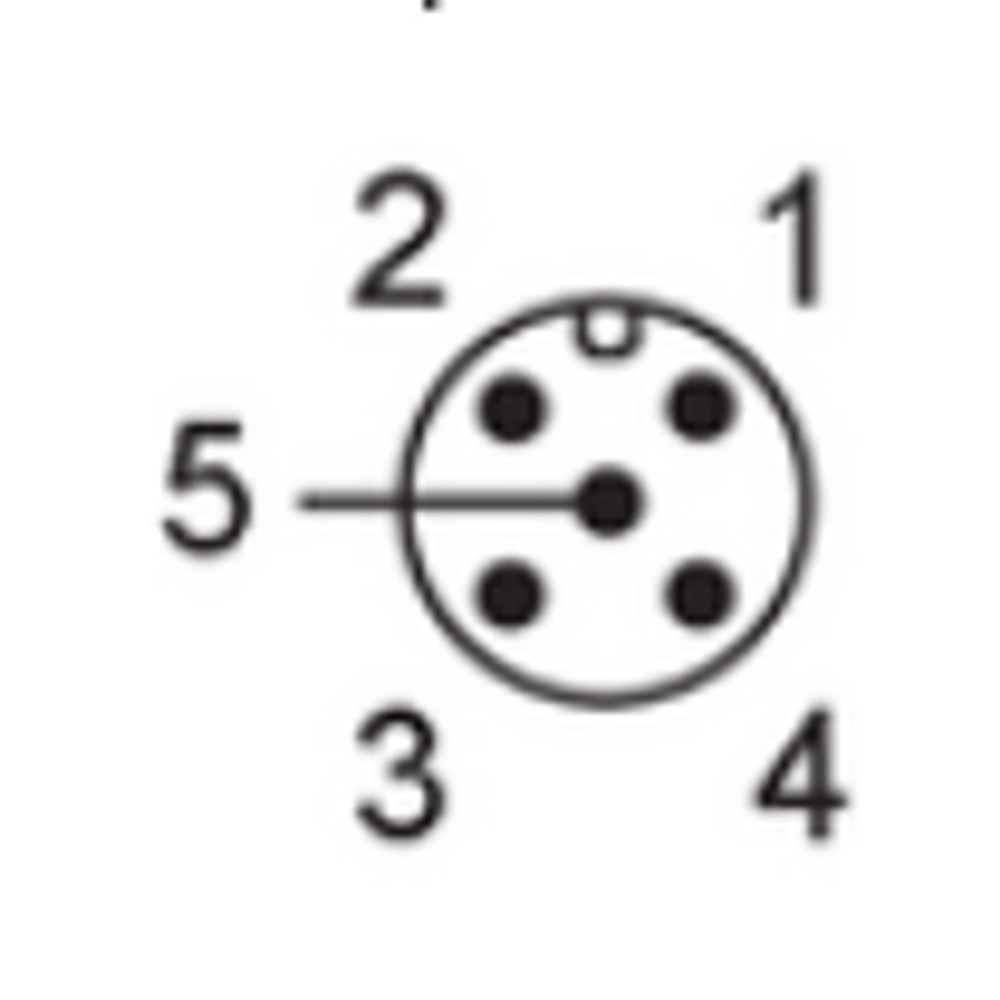

Conexão	1 x M12; codificação A; 5 contatos dourados	Configuração do conector C informada na ficha.
Soquetes	2 x M12; codificação A; 3 contatos dourados cada	Configuração dos soquetes A/B informada na ficha.
Material do bloqueio	Latão niquelado	Material indicado para o sistema de bloqueio das conexões.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para conexão e soquetes; seguir a especificação do fabricante.

Materiais e construção
Material do invólucro	PA laranja	Material e cor indicados no anúncio.
Material da vedação	FKM	Material informado para a vedação dos soquetes.
Contatos	Banhados a ouro	Característica indicada para os contatos.
Livre de silicone	Sim	Característica informada na ficha.

Condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção informados pelo fabricante; considerar as condições e montagens previstas no datasheet.
Temperatura de operação	-25 a 90 °C	Faixa geral informada no cadastro.
Temperatura de operação cULus	Até 65 °C	Ressalva de temperatura associada à condição cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100 %	Intervalo informado para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada no cadastro para armazenamento.

Dados mecânicos e logísticos
Peso	36 g	Peso informado no cadastro do catálogo.
Quantidade por embalagem	1 peça	Conteúdo de embalagem informado no cadastro.
NCM	8536.90.90	Classificação fiscal informada no cadastro.

Certificações
Certificações	CE, cULus LISTED, UKCA	Certificações listadas no cadastro; observar limites específicos de temperatura e tensão aplicáveis.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

• Compatibilidade funcional depende da codificação, pinagem e função elétrica dos dispositivos M12 conectados; confirme esses dados no datasheet dos equipamentos.

Conexões

Elétrica 1 conexão M12 codificação A, com 5 contatos dourados, e 2 soquetes M12 codificação A, com 3 contatos dourados cada. Tensão máxima: 250 V AC ou 300 V DC; capacidade de carga total: 4 A. Bloqueios em latão niquelado; torque máximo de aperto informado: 0,6 a 1,5 Nm.

Processo Não aplicável como conexão de processo. Conexões elétricas M12: uma conexão e dois soquetes, todas com codificação A. A compatibilidade mecânica M12 não confirma, por si só, compatibilidade de pinagem ou função elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar circuitos com interfaces M12 codificação A e pinagem confirmada como adequada	✓	A ficha especifica uma conexão e dois soquetes M12 com codificação A; a validação da pinagem e da função elétrica deve ser feita com os dados dos dispositivos.
Circuito dentro de até 250 V AC ou 300 V DC e carga total de até 4 A	✓	Esses são os limites elétricos máximos informados para o produto.
Aplicação acima de 4 A de carga total	✗	A capacidade de carga total especificada é 4 A.
Aplicação acima de 250 V AC ou 300 V DC	✗	As tensões máximas informadas são 250 V AC e 300 V DC.
Aplicação que exige um protocolo de comunicação específico	✗	A ficha não especifica protocolo; a adequação não pode ser confirmada apenas pelo formato M12.
Ambiente dentro da faixa de -25 a 90 °C, respeitando limite cULus de até 65 °C quando aplicável	✓	A ficha informa essa faixa de temperatura de operação, com a ressalva para cULus.

INSTALAÇÃO

Como instalar o Distribuidor Y ifm EBC113, M12, IP69K, até 250 V AC

Confirme que os conectores e soquetes dos dispositivos são M12 com codificação A e que a pinagem atende à função elétrica pretendida.
Verifique no datasheet os limites de tensão, carga total, temperatura e condições de proteção requeridos pela instalação.
Desenergize o circuito antes de realizar a conexão.
Alinhe os conectores pela codificação e acople sem forçar os contatos ou a rosca.
Aperte os bloqueios conforme o torque informado de 0,6 a 1,5 Nm, respeitando as instruções específicas do fabricante.
Antes de energizar, confira o assentamento das conexões e valide a continuidade e a função elétrica do circuito.

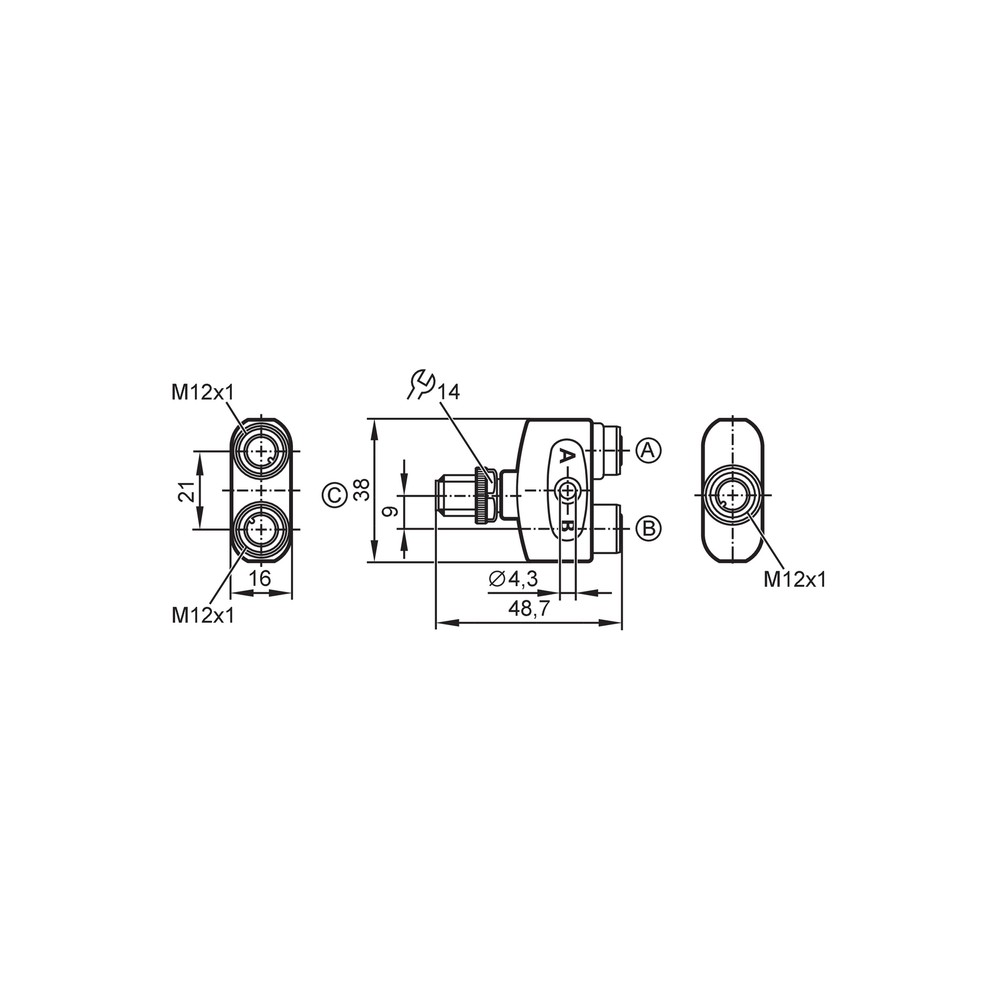

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dos dispositivos conectados não funciona após a instalação.	Pinagem ou função elétrica do dispositivo incompatível com a distribuição do circuito, apesar do encaixe mecânico M12.	Compare a pinagem e a função de cada contato no datasheet dos dispositivos e do EBC113; teste continuidade com o circuito desenergizado.
A conexão apresenta aquecimento ou interrupção sob carga.	Carga total acima de 4 A, conexão inadequada ou contato sem assentamento correto.	Meça a corrente total do circuito e inspecione o acoplamento; confirme que não excede 4 A.
Há infiltração ou perda de proteção ambiental na montagem.	Acoplamento incompleto, vedação danificada ou instalação fora das condições previstas para o grau IP.	Inspecione o estado e assentamento das vedações e confirme o método de montagem indicado no datasheet.
A rosca ou o conector fica danificado durante a montagem.	Desalinhamento ou aperto fora da faixa especificada.	Confira alinhamento e codificação antes de acoplar; verifique o torque aplicado, informado como 0,6 a 1,5 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet EBC113 em português (Datasheet) Desenho em escala do EBC113 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm EBC113 e para que serve?

É um distribuidor Y com uma conexão M12 e dois soquetes M12. Serve para distribuir uma conexão em aplicações industriais, desde que a pinagem e a função elétrica sejam compatíveis.

Quais conectores M12 são compatíveis com o EBC113?

A ficha especifica conexão e soquetes M12 com codificação A. A compatibilidade elétrica depende também da pinagem e da função dos dispositivos conectados.

O produto acompanha cabos ou outros acessórios?

A ficha informa embalagem com 1 peça, mas não lista cabos ou acessórios adicionais. Consulte o fornecedor para confirmar o conteúdo físico do pedido.

Este distribuidor serve para uma conexão M12 de codificação diferente de A?

A ficha especifica codificação A. Não é possível confirmar compatibilidade mecânica com outra codificação; verifique o padrão do conector antes de selecionar.

Posso usar o EBC113 acima de 4 A?

Não: a capacidade de carga total informada é 4 A. Se a aplicação exceder esse limite, selecione uma solução dimensionada para a carga necessária.

Um conector M12 que encaixa garante que o circuito vai funcionar?

Não. O encaixe mecânico não confirma a compatibilidade elétrica; compare a pinagem e a função de cada contato nos datasheets dos dispositivos.

O que verificar se um dos equipamentos não ligar depois da conexão?

Verifique primeiro a pinagem, a codificação e a função elétrica dos contatos, além do assentamento dos conectores. Faça testes de continuidade com o circuito desenergizado.

O que pode causar aquecimento ou falha intermitente no distribuidor?

Uma causa possível é carga acima do limite total de 4 A ou conexão mal assentada. Meça a corrente e inspecione as conexões antes de substituir o componente.

Quando escolher o EBC113 em vez de comprar conexões M12 avulsas?

Escolha o EBC113 quando a instalação exigir a configuração integrada de uma conexão para dois soquetes e os limites elétricos e ambientais forem atendidos. A ficha não permite comparar desempenho com uma montagem avulsa específica.

Que cuidados devo tomar ao instalar o EBC113?

Desenergize o circuito, alinhe a codificação sem forçar e aperte o bloqueio conforme a faixa de 0,6 a 1,5 Nm. Confirme a pinagem no datasheet antes de energizar.

GLOSSÁRIO TÉCNICO

Distribuidor Y

Componente de conexão que divide uma interface em dois ramos; neste produto, uma conexão M12 atende a dois soquetes M12. (Ref.: tipo de componente: Distribuidor Y)

Codificação A

Padrão de chaveamento mecânico do conector M12 indicado para as conexões do produto; a codificação não substitui a validação da pinagem elétrica. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de elementos, conforme condições definidas para cada classificação. (Ref.: IP65, IP67, IP68 e IP69K)

Capacidade de carga total

Limite de corrente total informado para a carga conectada ao distribuidor. (Ref.: 4 A)

Torque de aperto

Faixa de torque indicada para apertar o bloqueio das conexões e evitar montagem inadequada. (Ref.: 0,6 a 1,5 Nm)
