Distribuidor Y ifm EBC112 - IP69K e Alta Qualidade

Pré-visualizar: EBC112 IFM - Distribuidor Y ifm Automação Industrial 3A IP69K Contatos Dourados

EBC112 IFM - Distribuidor Y ifm Automação Industrial 3A IP69K Contatos Dourados

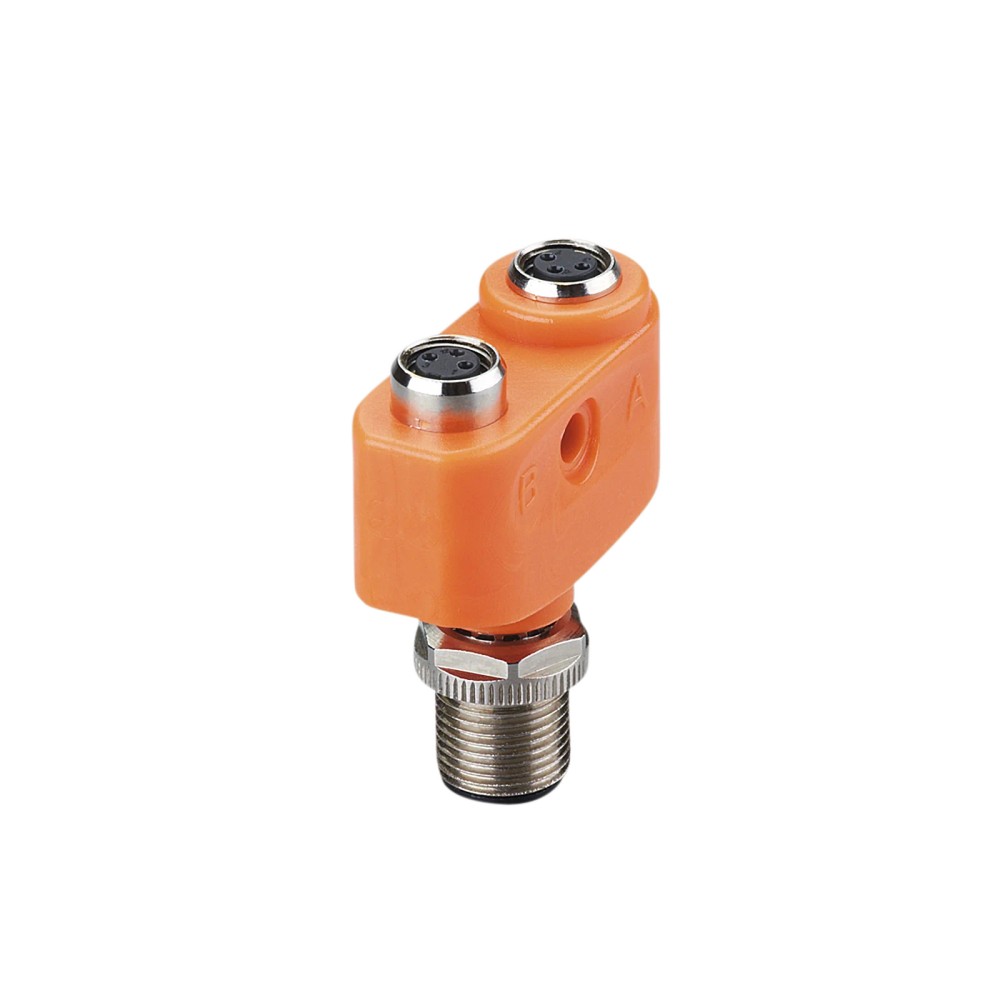

Imagem meramente ilustrativa

R$ 219,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBC112
EAN: 4021179290616
NCM do produto: 85366990

Destaques do Produto Configuração 1...mais

Fechar menu

Saiba mais sobre: "EBC112 IFM - Distribuidor Y ifm Automação Industrial 3A IP69K Contatos Dourados"

Destaques do Produto

Configuração

1 conector M12 de 4 polos para 2 soquetes M8 de 3 polos

Codificação

A nas conexões M12 e M8

Tensão

Inferior a 50 V AC ou inferior a 60 V DC

Corrente total

Máximo de 3 A de capacidade de carga total

Proteção

IP65, IP67, IP68 e IP69K

Condição de materiais

Sem silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor Y ifm EBC112, M12 para 2 x M8, 3 A, IP65/IP67/IP68/IP69K, contatos dourados

O ifm EBC112 é um distribuidor Y para conectar um conector M12 de 4 polos a dois soquetes M8 de 3 polos, todos com codificação A. É destinado a aplicações industriais e de automação industrial. Opera com tensão inferior a 50 V AC ou inferior a 60 V DC e tem capacidade de carga total de 3 A. O invólucro é de PA laranja, e os contatos são banhados a ouro; o produto é sem silicone.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Distribuidor Y
Conexão do conector	1 x M12, 4 polos, codificação A
Conexões dos soquetes	2 x M8, 3 polos, codificação A
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção	IP65, IP67, IP68, IP69K
Material do invólucro	PA laranja
Materiais dos contatos	Contatos banhados a ouro
Temperatura ambiente	-25...90 °C (cULus: ...65 °C)
Peso	30,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam a distribuição de uma conexão M12 A de 4 polos para duas conexões M8 A de 3 polos.
Instalações que atendam aos limites elétricos informados: menos de 50 V AC ou menos de 60 V DC, com carga total de até 3 A.
Ambientes em que sejam necessários os graus de proteção IP65, IP67, IP68 ou IP69K, desde que a instalação e o acoplamento respeitem as condições de uso correspondentes.

⚠ Considere outro se precisa de:

Não selecionar para tensões iguais ou superiores a 50 V AC ou 60 V DC, ou para carga total acima de 3 A.
Não selecionar quando as conexões necessárias forem de outro tamanho, número de polos ou codificação diferente de M12 A 4 polos e 2 x M8 A 3 polos.
Não tratar os graus IP como garantia de proteção com conectores desacoplados ou montados fora das condições indicadas pelo fabricante.

APLICAÇÕES E USO

Uso informado pelo fabricante: aplicações industriais e de automação industrial em que seja necessária a distribuição de uma conexão M12 A de 4 polos para duas conexões M8 A de 3 polos.
Possibilidade de aplicação: ligação de dois dispositivos com conexões M8 compatíveis a um ponto M12, desde que a pinagem, a tensão e a carga total sejam verificadas para o circuito específico.
A ficha informa graus de proteção IP65, IP67, IP68 e IP69K; a instalação deve manter os conectores corretamente acoplados e seguir as condições do fabricante.
Limites a verificar antes da aplicação: tensão inferior a 50 V AC ou 60 V DC, carga total de até 3 A e temperatura ambiente de -25 a 90 °C, ou até 65 °C na condição cULus.

COMO ESCOLHER

Antes de comprar o Distribuidor Y ifm EBC112, M12 para 2 x M8, 3 A, IP65/IP67/IP68/IP69K, contatos dourados, verifique estes pontos:

Escolha o EBC112

Quando a configuração requerida for um conector M12 A de 4 polos e dois soquetes M8 A de 3 polos, respeitando tensão inferior a 50 V AC ou 60 V DC e carga total de até 3 A.

Verifique outra configuração

Busque um distribuidor com outras dimensões, número de polos ou codificação se os conectores do circuito não corresponderem à configuração M12/M8 A deste modelo.

Confirme os limites elétricos e ambientais

Compare a tensão, a carga total e a temperatura ambiente da aplicação com os limites publicados. Para aplicações cULus, a temperatura ambiente indicada é de até 65 °C; consulte o datasheet para as demais condições de instalação e proteção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Distribuidor Y	Classificação informada para o produto.
Aplicação	Aplicações industriais / automação industrial	Uso indicado na ficha do produto.
SKU	EBC112	Código de identificação do produto.
GTIN	4021179290616	Identificador comercial informado.
Part number do anúncio	EBC112	Número de peça informado nos dados prioritários do anúncio.
Part number no dataset de catálogo	ZDO2F030MSS0000-00STGH040MSS	Identificador adicional presente no dataset de catálogo; confirme a referência ao realizar a especificação.
Marca	ifm	Fabricante indicado no anúncio.
NCM	8536.69.90	Código fiscal informado no cadastro.

Conexões elétricas
Conector C	1 x M12; 4 polos; codificação A; contatos dourados; bloqueio em latão niquelado; torque de aperto máx. 0,6...1,5 Nm	Características e faixa de torque informadas para o conector.
Soquetes A/B	2 x M8; 3 polos; codificação A; contatos dourados; bloqueio em latão niquelado; vedação FKM; torque de aperto máx. 0,3...0,5 Nm	Características e faixa de torque informadas para os dois soquetes.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites informados para a operação.
Tensão de operação cULus	30 V AC / 42 V DC	Valores indicados no campo de tensão para a condição cULus.
Capacidade de carga total	3 A	Limite total informado; não representa 3 A por saída.
Classe de proteção	III	Classificação indicada na ficha.
Certificação UL	Fontes de alimentação Class 2	Descrição associada à certificação UL no cadastro; consulte o datasheet para as condições aplicáveis.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados na ficha; a proteção depende da instalação e do acoplamento adequados.
Temperatura ambiente	-25...90 °C; cULus: até 65 °C	Faixa de temperatura informada; para a condição cULus, o cadastro limita o valor superior a 65 °C.

Materiais e construção
Material do invólucro	PA laranja	Material e cor declarados para o invólucro.
Material da porca/bloqueio	Latão niquelado	Material informado para os elementos de bloqueio.
Material da vedação	FKM	Material de vedação informado para os soquetes M8.
Contatos	Banhados a ouro	Acabamento dos contatos especificado na ficha.
Sem silicone	Sim	Característica declarada no cadastro do produto.

Dados mecânicos e fornecimento
Peso	30,2 g	Valor informado no dataset de catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

• Conexões indicadas: M12 de 4 polos, codificação A, e 2 x M8 de 3 polos, codificação A. A compatibilidade depende também da pinagem e dos requisitos elétricos dos dispositivos conectados; confirme-os no datasheet.

Conexões

Elétrica 1 conector M12, 4 polos, codificação A; 2 soquetes M8, 3 polos, codificação A. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 3 A. Compatibilidade elétrica deve ser confirmada pela pinagem e pelos requisitos dos dispositivos conectados.

Processo Não se aplica: é um distribuidor de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com conector M12 A de 4 polos e dois dispositivos com conexão M8 A de 3 polos, dentro dos limites elétricos publicados	✓	A configuração de conexões do produto corresponde a 1 x M12 de 4 polos e 2 x M8 de 3 polos; a carga total não deve ultrapassar 3 A.
Circuito que requer conexão M12 ou M8 de codificação diferente, ou número de polos diferente	✗	A ficha especifica codificação A e as quantidades de polos indicadas; não há dados que confirmem compatibilidade mecânica ou elétrica com outras configurações.
Aplicação com tensão igual ou superior a 50 V AC ou 60 V DC, ou carga total acima de 3 A	✗	Esses valores excedem os limites de operação ou capacidade de carga informados para o produto.
Integração com protocolo de comunicação específico	✗	A ficha não especifica protocolos. A presença de conectores não confirma compatibilidade com um protocolo; é necessário verificar pinagem e requisitos do sistema.

INSTALAÇÃO

Como instalar o Distribuidor Y ifm EBC112, M12 para 2 x M8, 3 A, IP65/IP67/IP68/IP69K, contatos dourados

Confirme que o circuito requer um conector M12 A de 4 polos e dois soquetes M8 A de 3 polos.
Verifique a tensão, a carga total e a pinagem dos dispositivos em relação ao datasheet e aos limites do produto.
Desenergize o circuito antes de conectar ou desconectar os componentes.
Inspecione conectores e superfícies de vedação; acople somente componentes compatíveis e sem danos visíveis.
Aperte as conexões dentro das faixas informadas: M12, 0,6...1,5 Nm; M8, 0,3...0,5 Nm.
Após a conexão, confira o assentamento dos acoplamentos e valide a continuidade e o funcionamento do circuito conforme o procedimento da instalação.

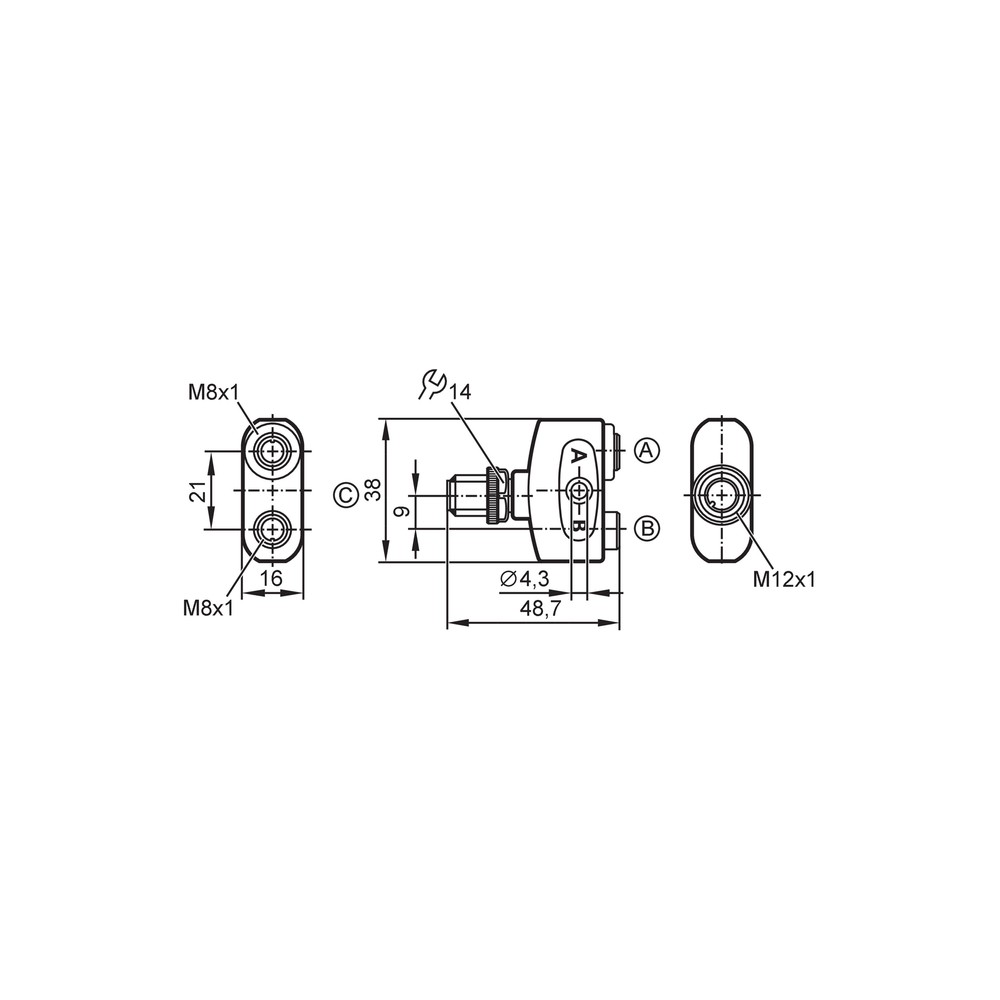

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um ou ambos os dispositivos conectados não funcionam.	Conexão incompatível, pinos sem contato adequado ou pinagem dos dispositivos diferente da exigida pelo circuito.	Confirme a codificação e o número de polos em cada acoplamento e compare a pinagem dos dispositivos com o datasheet; verifique continuidade com o circuito desenergizado.
A conexão aquece ou apresenta falha sob carga.	Carga total acima de 3 A, tensão fora dos limites informados ou conexão inadequada.	Meça a tensão e a corrente total do circuito e confira os valores contra os limites do produto; inspecione o acoplamento.
Há entrada de umidade ou perda de proteção no conjunto instalado.	Acoplamento incompleto, vedação danificada ou uso em condição diferente da montagem prevista.	Inspecione o assentamento, a vedação e o estado dos conectores; confirme no datasheet as condições necessárias para o grau IP aplicável.
A conexão fica solta ou intermitente após a montagem.	Torque de aperto fora da faixa informada ou componentes de conexão incompatíveis.	Confirme o tipo de conexão e verifique o aperto com ferramenta apropriada: M12, 0,6...1,5 Nm; M8, 0,3...0,5 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet EBC112 em português (Datasheet) Desenho em escala EBC112 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm EBC112 e que conexões ele oferece?

É um distribuidor Y com um conector M12 de 4 polos e dois soquetes M8 de 3 polos, todos com codificação A. A ficha o destina a aplicações industriais e de automação industrial.

O que acompanha o EBC112?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

Posso usar o EBC112 em um circuito de 24 V DC?

A tensão de 24 V DC está abaixo do limite informado de < 60 V DC. Confirme também a pinagem dos dispositivos e mantenha a carga total dentro de 3 A.

Ele serve para conectar dispositivos com M8 de 4 polos ou codificação diferente?

A ficha especifica dois soquetes M8 de 3 polos com codificação A. Não há informação que confirme compatibilidade com M8 de 4 polos ou outra codificação.

O que verificar se um dos dispositivos não recebe sinal?

Antes de trocar o distribuidor, confirme o acoplamento, a continuidade e a pinagem exigida pelos dispositivos. A ficha não fornece um protocolo ou mapa de pinos específico.

O que pode causar aquecimento ou falha quando os dispositivos estão ligados?

Uma causa possível é exceder a capacidade de carga total de 3 A ou operar fora dos limites de tensão. Meça os valores reais do circuito e compare-os com o datasheet.

É melhor comprar o distribuidor ou montar a conexão com peças avulsas?

O EBC112 fornece a configuração pronta de um M12 A de 4 polos para dois M8 A de 3 polos. Se o circuito exigir outra configuração, selecione componentes que correspondam às conexões, pinagem e limites elétricos necessários.

Qual é a diferença entre este distribuidor e um cabo ou distribuidor com outra configuração?

A configuração documentada do EBC112 é 1 x M12 A de 4 polos para 2 x M8 A de 3 polos. Escolha outra opção quando o sistema exigir conectores, polos ou codificação diferentes.

Que cuidados devo ter ao instalar o EBC112?

Desenergize o circuito e confirme compatibilidade, pinagem e limites antes de conectar. Respeite os torques indicados: 0,6...1,5 Nm no M12 e 0,3...0,5 Nm nos M8.

Posso apertar os conectores manualmente sem conferir o torque?

A ficha fornece faixas de torque para as conexões M12 e M8; use esses valores como referência de montagem. Consulte o datasheet para orientações completas de instalação.

GLOSSÁRIO TÉCNICO

Distribuidor Y

Componente que ramifica uma conexão para duas conexões, conforme a configuração especificada do EBC112. (Ref.: tipo de produto: Distribuidor Y)

Codificação A

Identificação da configuração de chaveamento dos conectores, relevante para o acoplamento mecânico compatível. (Ref.: conexões M12 e M8, codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de agentes externos, aplicável conforme as condições de instalação e acoplamento. (Ref.: IP65, IP67, IP68, IP69K)

Capacidade de carga total

Limite de corrente total informado para a carga conectada ao distribuidor. (Ref.: 3 A)

Classe de proteção III

Classe de proteção elétrica declarada para o produto na ficha técnica. (Ref.: classe de proteção III)
