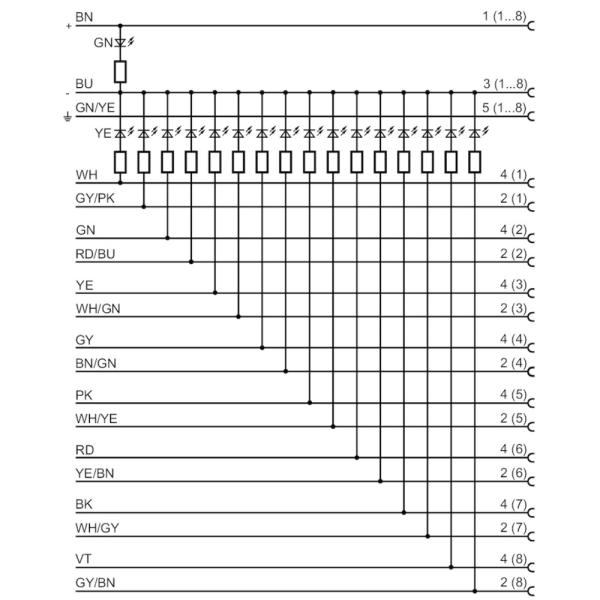

EBC042 IFM - Distribuidor Central IFM Automação Industrial 8 Portas M12 PNP 15m

Imagem meramente ilustrativa

R$ 2.771,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBC042
EAN: 4021179249324
NCM do produto: 85444200

Destaques do Produto Portas 8 conexões M12...mais

Fechar menu

Saiba mais sobre: "EBC042 IFM - Distribuidor Central IFM Automação Industrial 8 Portas M12 PNP 15m"

Destaques do Produto

Portas

8 conexões M12

Sinal de saída

PNP

Alimentação

10–30 V DC

Cabo

15 m, PUR

Carga máxima

4 A por slot e 12 A total

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

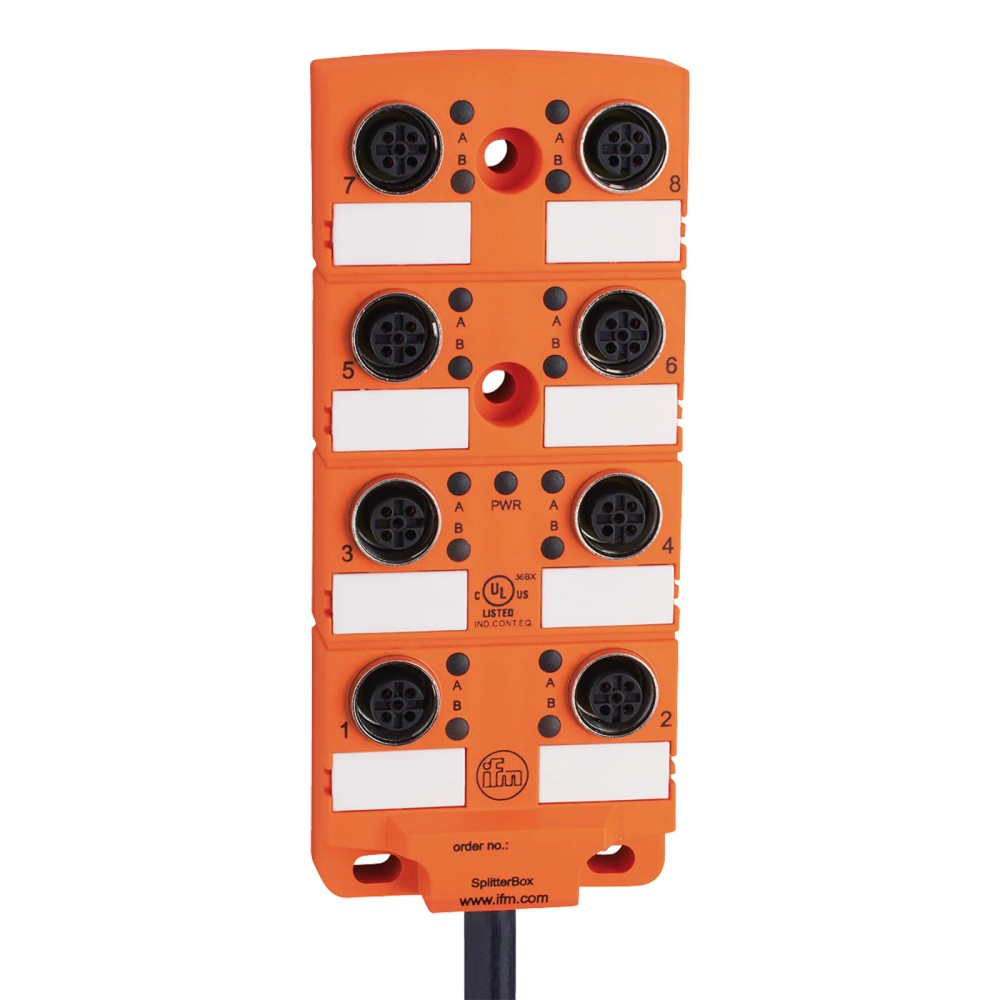

Sobre o Distribuidor Central IFM EBC042, 8 portas M12 PNP, cabo PUR de 15 m

O IFM EBC042 é um distribuidor central para conectar dispositivos industriais por meio de 8 portas M12. Possui saída PNP, cabo PUR de 15 m e grau de proteção IP 65, IP 67 e IP 68. É indicado para aplicações de automação industrial, incluindo máquinas-ferramenta e sistemas com refrigerantes e lubrificantes, respeitando as condições ambientais e elétricas especificadas.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EBC042
Portas	8 x M12, codificação A
Tipo de saída	PNP
Comprimento e material do cabo	15 m; PUR
Tensão de operação	10–30 V DC
Grau de proteção	IP 65, IP 67 e IP 68
Capacidade de carga	4 A por slot; 12 A total
Temperatura de operação	-25...80 °C fixo; -5...60 °C móvel
Dimensões	127 x 54 x 22 mm
Peso	2261 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição de conexões M12 em aplicações industriais que utilizem sinal PNP e estejam dentro dos limites elétricos e ambientais especificados.
Aplicações em máquinas-ferramenta e sistemas com refrigerantes e lubrificantes, conforme indicado no cadastro do produto.
Instalações que necessitem de cabo de 15 m e montagem pela parede traseira.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir mais de 4 A em um único slot ou mais de 12 A de carga total.
Não selecione para sinais que exijam saída NPN; este modelo é especificado com saída PNP.
Não use fora da tensão de operação de 10–30 V DC ou das temperaturas indicadas para instalação fixa ou móvel.

APLICAÇÕES E USO

Aplicação indicada no cadastro: distribuição de conexões em sistemas de automação industrial, incluindo máquinas-ferramenta e instalações com refrigerantes e lubrificantes. Verifique a compatibilidade do fluido e as condições reais de exposição com a documentação do fabricante.
Para instalações fixas, respeite a faixa de -25...80 °C; para aplicações móveis, respeite -5...60 °C. A ficha também declara grau de proteção IP 65, IP 67 e IP 68; a instalação deve seguir as condições aplicáveis a cada classificação.
Possibilidade de uso com dispositivos M12 codificação A é condicionada à compatibilidade de pinagem, sinal PNP, tensão e corrente. A ficha não confirma um protocolo de comunicação específico.

COMO ESCOLHER

Antes de comprar o Distribuidor Central IFM EBC042, 8 portas M12 PNP, cabo PUR de 15 m, verifique estes pontos:

Escolha o EBC042 quando

A instalação precisar de 8 conexões M12, saída PNP, cabo de 15 m e alimentação entre 10 e 30 V DC, com carga de até 4 A por slot e 12 A total.

Busque outra configuração quando

A aplicação exigir saída NPN, mais de 4 A em um slot, carga total acima de 12 A, comprimento de cabo diferente ou condições de temperatura fora das faixas especificadas. Confirme os requisitos da instalação antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Distribuidor central IFM EBC042	Identificação do modelo.
SKU e part number	EBC042	Código do produto no anúncio.
GTIN	4021179249324	Identificação comercial informada.
Categoria	Tecnologia de conexão; distribuidor central	Classificação do produto.
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários registrados no cadastro do produto.

Dados elétricos
Tensão de operação	10–30 V DC	Faixa de tensão informada para operação.
Tipo de saída/função elétrica	PNP	Tipo de sinal especificado para o distribuidor.
Capacidade de carga por slot	4 A	Limite de carga informado para cada porta.
Capacidade de carga total	12 A	Limite total informado para o conjunto.
Categoria de isolamento	II	Classificação de isolamento indicada na ficha.

Conexões
Quantidade e tipo de portas	8 x M12	Número e formato de conexão informados.

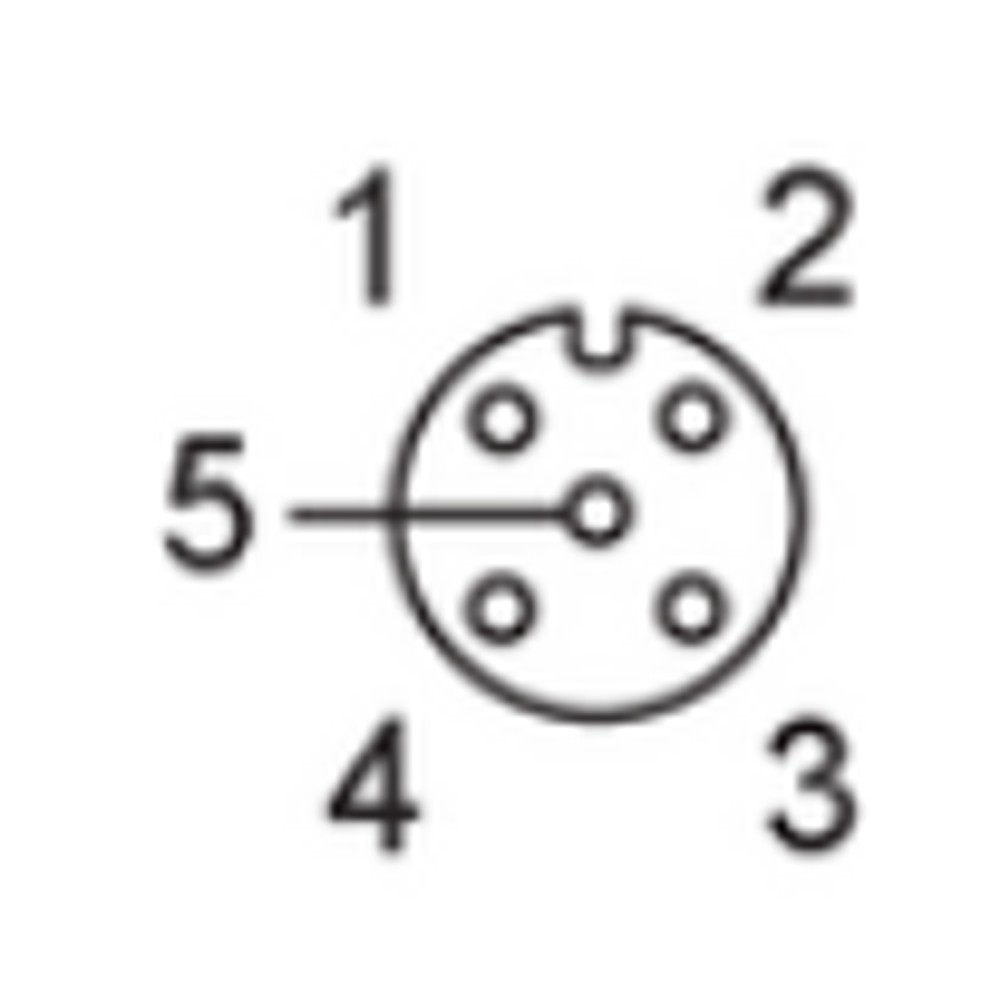

Codificação das portas	A	Codificação M12 indicada na ficha.
Contatos	5 por conexão; banhados a ouro	Construção indicada para as conexões.
Bloqueio	Latão, niquelado	Material informado para o bloqueio das conexões.
Torque máximo de aperto	0,8–1,5 Nm	Faixa de torque informada para as conexões.
Cabo	15 m, PUR, preto, sem halogênio, Ø 9,7 mm	Comprimento, material, cor e diâmetro informados.
Condutores do cabo	16 x 0,34 mm² (63 x Ø 0,1 mm) + 3 x 1,0 mm² (127 x Ø 0,1 mm)	Construção dos condutores conforme ficha.

Sinalização
LEDs de status de chaveamento	16 x LED amarelo	Indicação de status de chaveamento informada.
LED de operação	1 x LED verde	Indicação de operação informada.

Condições ambientais
Grau de proteção	IP 65, IP 67 e IP 68	Classificações declaradas pelo fabricante; observe as condições de instalação e uso correspondentes.
Temperatura de operação, instalação fixa	-25...80 °C	Faixa indicada para uso fixo.
Temperatura de operação, instalação móvel	-5...60 °C	Faixa indicada para uso móvel.
Ciclos de curvatura	> 2 milhões	Valor declarado para os ciclos de curvatura.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Raio mínimo especificado; considerar o diâmetro informado do cabo.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.
Tolerância a dobras e deslocamentos	Informada no cadastro do produto	Característica descrita para aplicações industriais; respeite limites de curvatura e temperatura.

Dados mecânicos e montagem
Material do invólucro	PA	Material do corpo do distribuidor.
Formato do invólucro	Retangular	Formato indicado na ficha.
Dimensões	127 x 54 x 22 mm	Medidas informadas para verificação de espaço e montagem.
Método de montagem	Montagem pela parede traseira	Método de montagem indicado.
Peso	2261 g	Peso informado no conjunto de dados do produto.

Acessórios incluídos
Capas de proteção	2	Quantidade incluída conforme cadastro do produto.
Etiquetas de identificação	8	Quantidade incluída conforme cadastro do produto.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O produto é um distribuidor central com conexões M12 e saída PNP; não atribua compatibilidade com protocolos de rede sem confirmação do fabricante.

Conexões

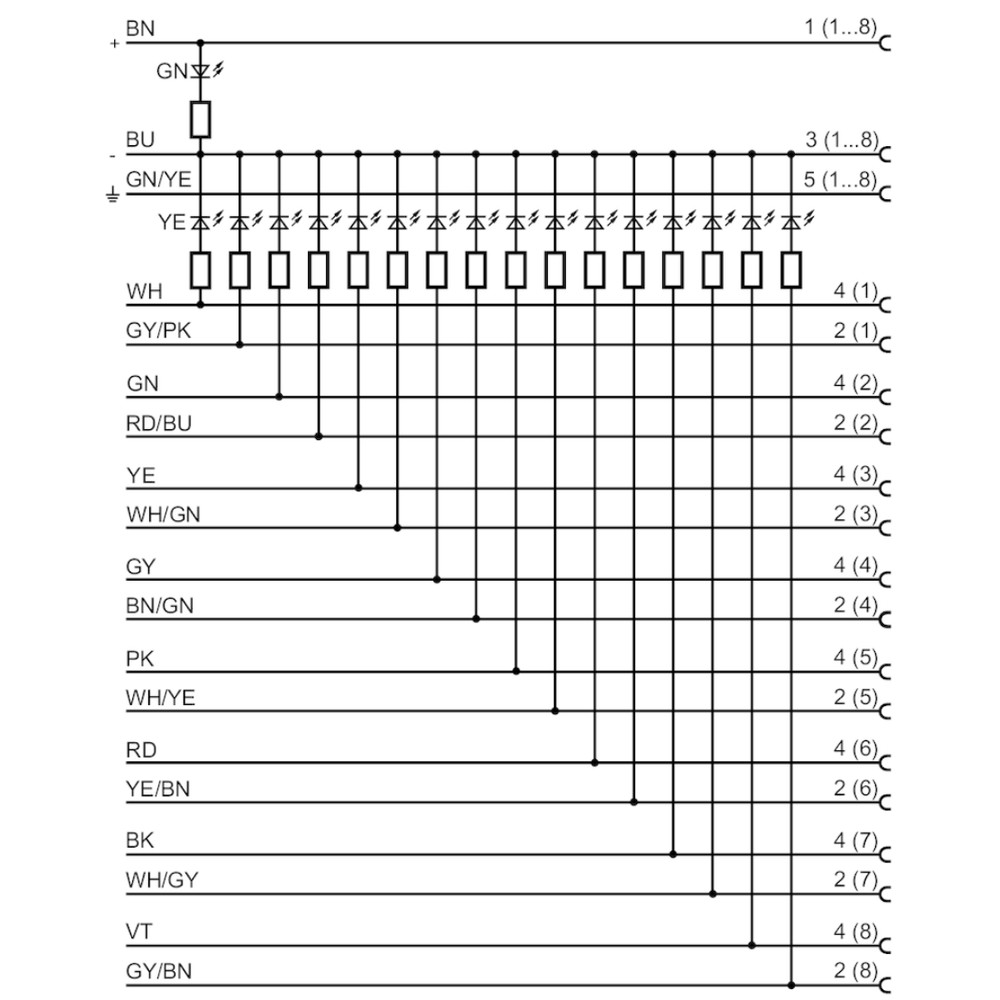

Elétrica Cabo de 15 m em PUR, com 16 x 0,34 mm² + 3 x 1,0 mm². Tensão de operação: 10–30 V DC. Saída PNP. Carga máxima: 4 A por slot e 12 A total. Slots: 8 x M12, codificação A, 5 contatos banhados a ouro. Torque máximo de aperto: 0,8–1,5 Nm.

Processo Não possui conexão de processo informada. As conexões disponíveis são elétricas: 8 portas M12, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M12, codificação A, e requisitos elétricos compatíveis com o distribuidor	✓	A ficha informa 8 conexões M12 com codificação A e saída PNP; confirme pinagem e requisitos elétricos do dispositivo conectado.
Aplicação que exige saída NPN	✗	O tipo de saída informado para este modelo é PNP.
Carga superior a 4 A em uma porta ou superior a 12 A no total	✗	Esses valores excedem as capacidades de carga especificadas por slot e total.
Operação entre 10 e 30 V DC e dentro da faixa de temperatura correspondente à instalação fixa ou móvel	✓	Essas condições estão dentro dos limites elétricos e térmicos informados na ficha.
Equipamento que exige protocolo de rede específico	✗	A ficha não declara protocolo de comunicação; a compatibilidade com uma rede não pode ser confirmada.

INSTALAÇÃO

Como instalar o Distribuidor Central IFM EBC042, 8 portas M12 PNP, cabo PUR de 15 m

Confirme que a tensão do sistema está entre 10 e 30 V DC e que os sinais dos dispositivos são compatíveis com PNP.
Verifique a codificação M12, a pinagem e os requisitos elétricos de cada dispositivo antes de conectar.
Fixe o distribuidor pela parede traseira, conferindo espaço disponível para as dimensões de 127 x 54 x 22 mm.
Conecte os dispositivos às portas M12 e aperte os bloqueios dentro da faixa de 0,8–1,5 Nm.
Organize o cabo sem exceder a carga de 4 A por slot ou 12 A total; em aplicação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo.
Antes de energizar, confira a fixação, as conexões, a acomodação do cabo e as condições ambientais previstas para instalação fixa ou móvel.

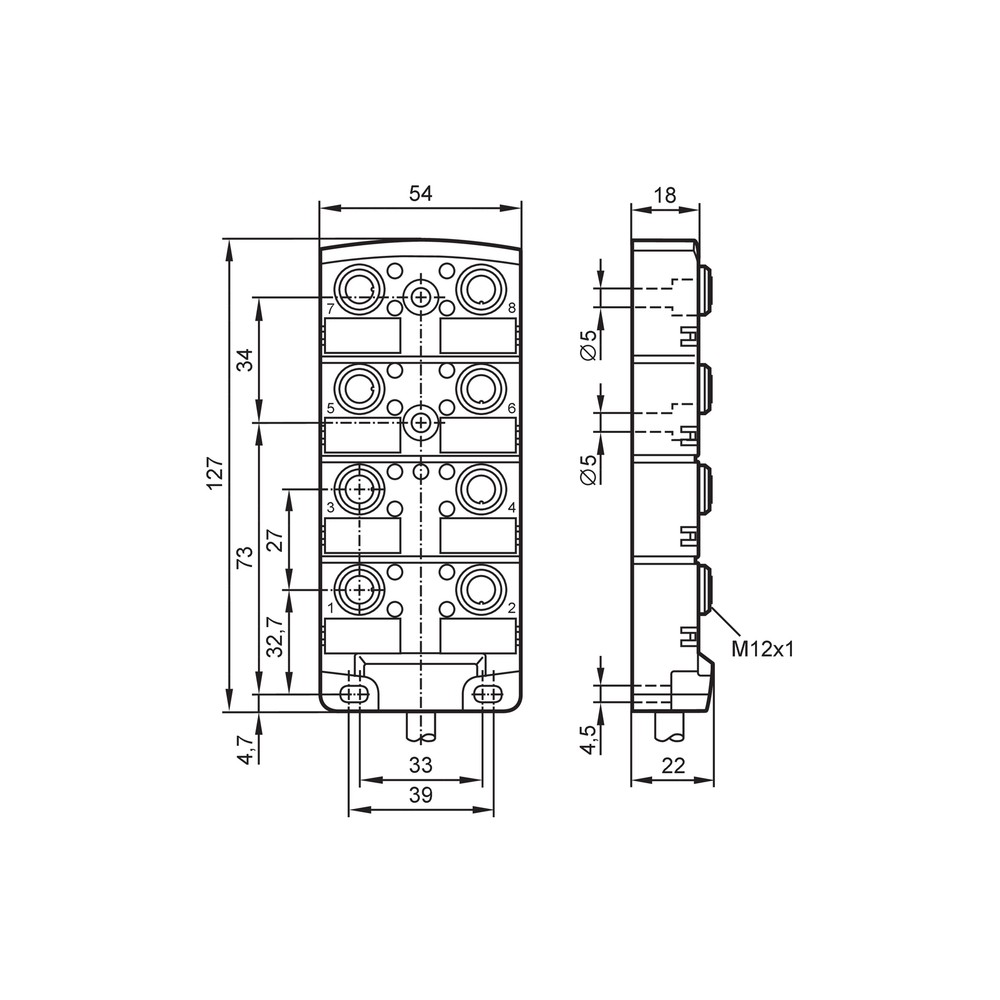

Desenho Dimensional

ACESSÓRIOS

2 capas de proteção
8 etiquetas de identificação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dispositivo conectado não apresenta o sinal esperado.	Possível incompatibilidade entre o tipo de sinal do dispositivo e a saída PNP, ou ligação incorreta na conexão.	Confirme o tipo de saída exigido pelo dispositivo, a pinagem e a conexão M12 com a documentação dos equipamentos.
O distribuidor ou uma porta apresenta interrupção de funcionamento.	Possível tensão fora da faixa especificada ou sobrecarga por porta ou no conjunto.	Meça a alimentação e confira se cada slot está dentro de 4 A e a carga total dentro de 12 A.
Há falha intermitente durante o movimento do cabo.	Possível raio de curvatura menor que o mínimo especificado ou condição de movimento fora da faixa térmica indicada.	Inspecione o percurso do cabo, compare a curvatura com o mínimo de 10 vezes o diâmetro e confira a temperatura de operação móvel.
Um conector apresenta sinal instável ou desconexão.	Possível conexão M12 mal encaixada ou aperto fora da faixa especificada.	Verifique o encaixe e o bloqueio de cada conector; confirme o torque de 0,8–1,5 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EBC042 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EBC042 e para que serve?

É um distribuidor central com 8 portas M12 e saída PNP para aplicações de automação industrial. A ficha cita máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Quais conexões e alimentação esse distribuidor utiliza?

Ele tem 8 conexões M12, codificação A, com 5 contatos, e opera entre 10 e 30 V DC. Verifique a pinagem e os requisitos do dispositivo conectado antes da instalação.

O EBC042 serve para uma aplicação que exige saída NPN?

Não: a saída especificada para este modelo é PNP. Para uma aplicação NPN, selecione um produto cuja ficha indique esse tipo de saída.

Posso usar este distribuidor se a carga de uma porta passar de 4 A?

Não, a capacidade especificada é de até 4 A por slot. A carga total também deve permanecer dentro do limite de 12 A.

Uma porta não está funcionando; o que devo verificar antes de trocar o distribuidor?

Confira primeiro a alimentação de 10–30 V DC, a pinagem e a compatibilidade do sinal PNP do dispositivo conectado. Verifique também se a carga da porta está dentro do limite especificado.

O sinal fica intermitente quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é curvatura abaixo do raio mínimo especificado ou operação fora da faixa de temperatura móvel. Inspecione o trajeto do cabo e as condições de uso antes de substituir o produto.

Este distribuidor vem com os acessórios necessários para identificação e proteção?

O cadastro informa 2 capas de proteção e 8 etiquetas de identificação incluídas. A ficha não lista outros acessórios.

Quando devo escolher o EBC042 em vez de procurar outro modelo?

Escolha-o quando precisar de 8 portas M12, saída PNP, cabo de 15 m e limites de carga de até 4 A por slot e 12 A total. Procure outra configuração se os requisitos de sinal, comprimento, corrente ou temperatura não corresponderem.

Que cuidado devo ter ao conectar os cabos M12?

Confirme a codificação, a pinagem e os requisitos elétricos dos dispositivos; aperte os bloqueios entre 0,8 e 1,5 Nm. Para cabo em movimento, respeite o raio mínimo de curvatura especificado.

Há protocolo de comunicação ou diagrama de pinagem informado para este produto?

A ficha disponível não especifica protocolo de comunicação nem fornece um diagrama de pinagem separado. Consulte a folha de dados do fabricante para confirmar detalhes da ligação.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída elétrica indicado para o distribuidor; deve corresponder à entrada do dispositivo conectado (Ref.: tipo de saída PNP).

M12 codificação A

Tipo e codificação das conexões elétricas do distribuidor (Ref.: 8 x M12, codificação A).

Grau de proteção IP

Classificação declarada para proteção do invólucro, sujeita às condições aplicáveis de instalação e uso (Ref.: IP 65, IP 67 e IP 68).

Raio de curvatura

Raio mínimo a observar ao curvar o cabo em aplicação flexível (Ref.: mínimo de 10 x o diâmetro do cabo).

Capacidade de carga

Limite de corrente especificado por conexão e para o conjunto (Ref.: 4 A por slot e 12 A total).
