Distribuidor Central IFM EBC021

Pré-visualizar: EBC021 IFM - Distribuidor Central IFM Automação Industrial 8 Portas M12 Cabo 5m

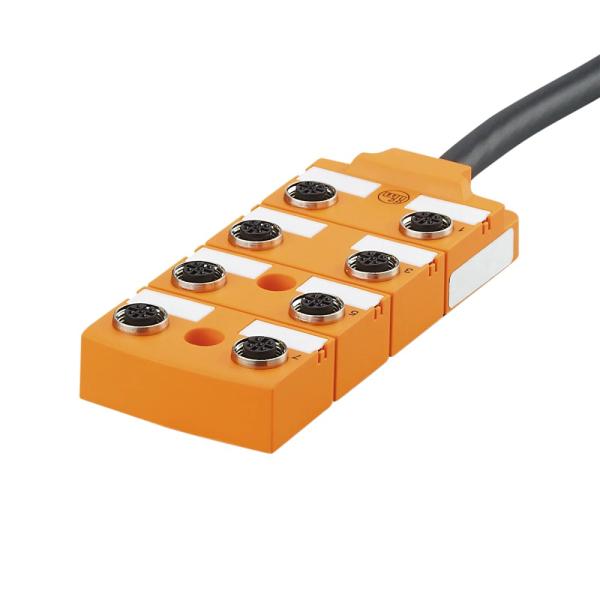

EBC021 IFM - Distribuidor Central IFM Automação Industrial 8 Portas M12 Cabo 5m

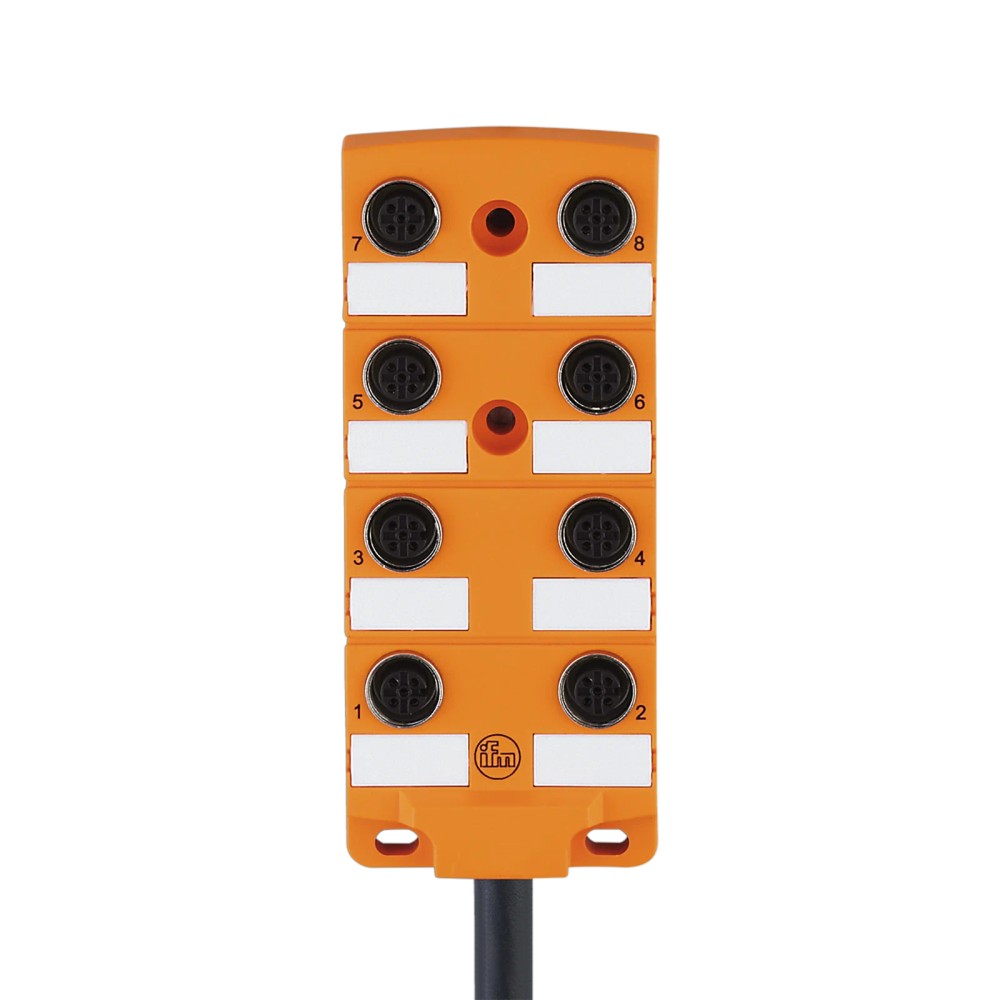

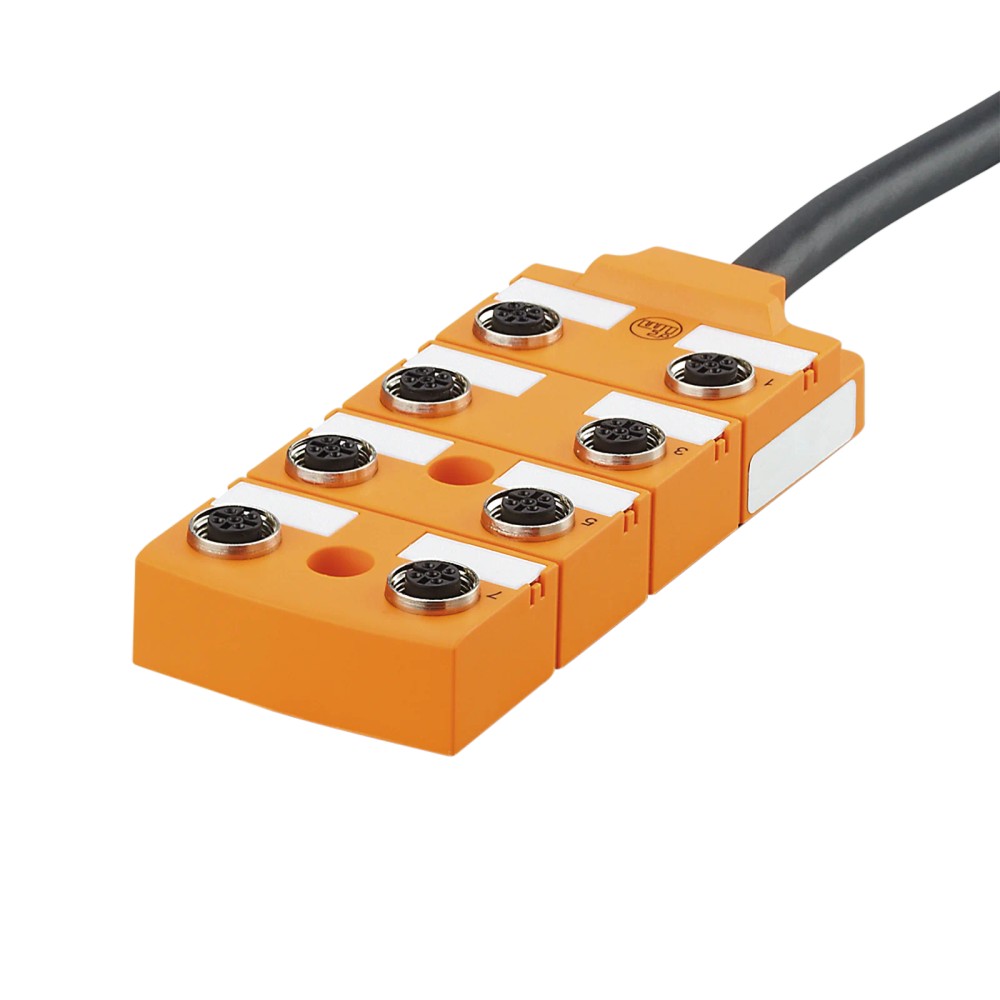

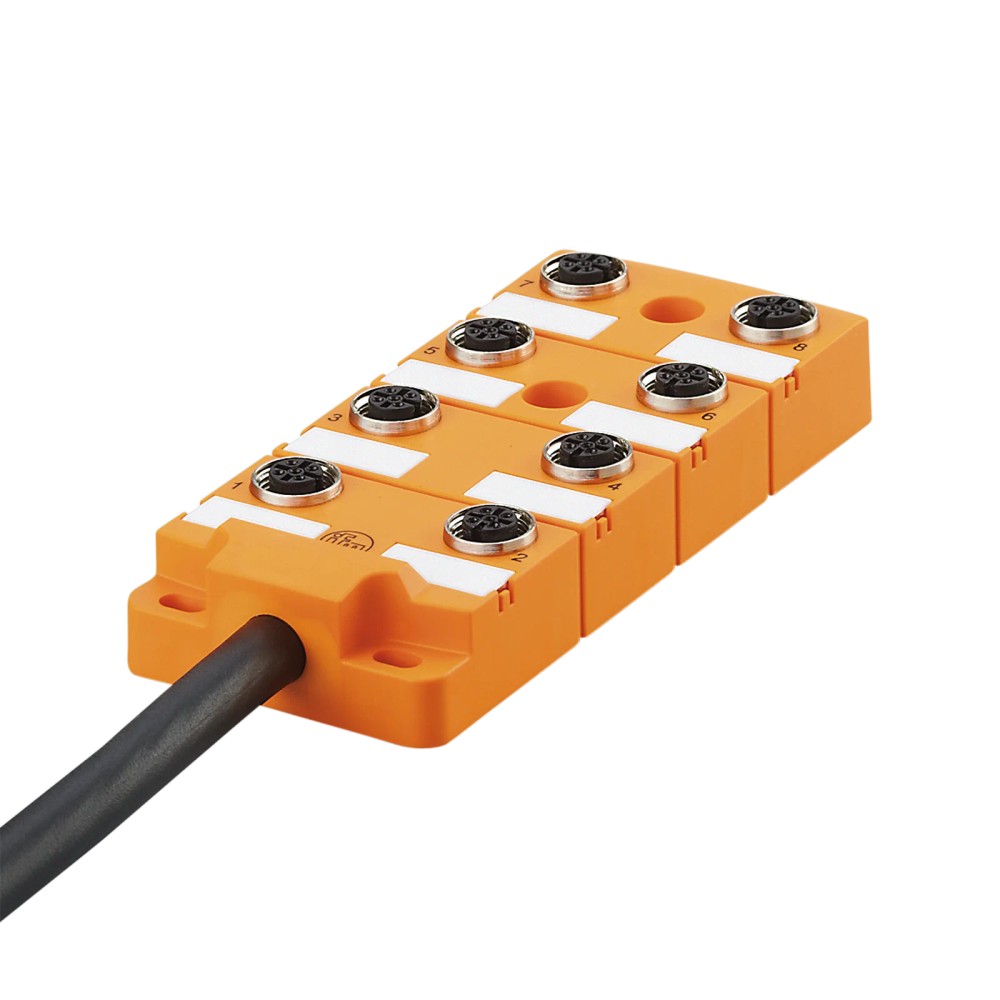

Imagem meramente ilustrativa

R$ 1.272,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBC021
EAN: 4021179249119
NCM do produto: 85444200

Destaques do Produto Número de slots 8...mais

Fechar menu

Saiba mais sobre: "EBC021 IFM - Distribuidor Central IFM Automação Industrial 8 Portas M12 Cabo 5m"

Destaques do Produto

Número de slots

8 conexões M12

Comprimento e material do cabo

5 m; PUR

Proteção

IP67 e IP68

Limite elétrico informado

< 30 V DC; 4 A por slot; 12 A total

Condição térmica ambiente

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EBC021 IFM – Distribuidor central de automação industrial, 8 portas M12, cabo PUR de 5 m

O EBC021 é um distribuidor central IFM com 8 conexões M12 para interligação de dispositivos em sistemas de automação industrial. Possui cabo integrado PUR de 5 m, contatos banhados a ouro e grau de proteção IP67/IP68. Cada slot suporta até 4 A, e a capacidade total informada é de 12 A. A ficha especifica tensão de operação inferior a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EBC021
Tipo de produto	Distribuidor central retangular
Conexões	8 x M12, codificação A, 5 contatos
Cabo integrado	5 m, PUR, sem halogênio, Ø 8,2 mm
Grau de proteção	IP67, IP68
Tensão de operação	< 30 V DC
Corrente máxima por slot	4 A
Capacidade de carga total	12 A
Temperatura ambiente	-25...80 °C
Dimensões / peso	127 x 54 x 22 mm / 683,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição de conexões M12 em aplicações de automação industrial, respeitando a tensão inferior a 30 V DC e os limites de corrente por slot e total.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha.
Instalações que requerem 8 slots M12, cabo integrado de 5 m e proteção IP67/IP68.

⚠ Considere outro se precisa de:

Não especificado na ficha. Confirme com o fabricante a adequação para requisitos elétricos, ambientais ou de conexão não detalhados neste anúncio.

APLICAÇÕES E USO

Aplicação indicada: distribuição de conexões em sistemas de automação industrial.
Aplicação indicada: máquinas-ferramenta; a ficha também cita refrigerantes e lubrificantes. Confirme a adequação às condições reais de exposição e montagem.
Para instalação fixa, considere a faixa ambiente informada de -25...80 °C; para condição móvel, a faixa informada é -5...60 °C.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. A ficha informa mais de 2 milhões de ciclos, sem detalhar no contexto as condições de ensaio.
As possibilidades de integração com protocolos ou dispositivos específicos não estão identificadas na ficha e devem ser confirmadas com o fabricante.

COMO ESCOLHER

Antes de comprar o EBC021 IFM – Distribuidor central de automação industrial, 8 portas M12, cabo PUR de 5 m, verifique estes pontos:

Escolha o EBC021 quando

A instalação exigir um distribuidor central com 8 slots M12 codificação A, cabo integrado PUR de 5 m, operação abaixo de 30 V DC e carga dentro dos limites de 4 A por slot e 12 A total.

Verifique os limites antes de selecionar

Some as cargas conectadas para não exceder 12 A no total e confirme que nenhum slot ultrapasse 4 A. Para operação fora da faixa ambiente de -25...80 °C, consulte o fabricante.

Considere outra configuração quando

O projeto exigir outro número ou tipo de conexão, outro comprimento de cabo ou condições elétricas diferentes das informadas. A ficha disponível não identifica modelos alternativos específicos; valide a configuração necessária com a IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM	Marca informada no anúncio.
Modelo / SKU	EBC021	Código do produto informado no anúncio.
GTIN	4021179249119	Identificador comercial informado na ficha.
Part number do anúncio	EBC021	Código prioritário do anúncio.
Part number do catálogo associado	ZDO8H050MSS0005H11	Identificação presente no dataset de catálogo; confirme a referência ao solicitar documentação.
Tipo de produto	Distribuidor central	Classificação do produto.
Categoria	Tecnologia de conexão; sistemas de distribuição M12	Classificação apresentada no anúncio.

Área de aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Aplicações descritas na ficha; a adequação depende das condições específicas da instalação.

Dados elétricos
Tensão de operação	< 30 V DC	Limite informado; a ficha também identifica supply class 2 conforme cULus.
Capacidade de carga por slot	4 A	Limite informado por módulo/slot.
Capacidade de carga total	12 A	Limite total informado para o distribuidor.
Classe de proteção elétrica	II	Classe declarada na ficha.

Conexões e cabeamento
Quantidade de slots	8	Número de conexões disponíveis.
Conexões dos slots	8 x M12; codificação A; 5 contatos	Configuração mecânica e de contatos declarada.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.
Bloqueio	Latão, niquelado	Material informado para o mecanismo de bloqueio.
Torque máximo de aperto	0,8...1,5 Nm	Faixa de torque informada para as conexões dos slots.
Cabo integrado	5 m, PUR, sem halogênio, preto, Ø 8,2 mm	Características do cabo fornecidas na ficha.
Condutores do cabo	8 x 0,34 mm² (43 x Ø 0,1 mm) + 3 x 1 mm² (95 x Ø 0,1 mm)	Composição e seção nominal dos condutores informadas.
Raio de flexão para aplicação flexível	Mínimo 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro externo do cabo.
Ciclos de curvatura	> 2 milhões	Valor informado para ciclos de curvatura; condições de ensaio não detalhadas no contexto.
Tolerância a dobras e deslocamentos	Sim	Característica declarada na descrição do produto.

Condições ambientais e proteção
Grau de proteção	IP67, IP68	Classes declaradas na ficha; observar condições de montagem e uso previstas pelo fabricante.
Temperatura ambiente	-25...80 °C	Faixa ambiente informada.
Temperatura ambiente móvel	-5...60 °C	Faixa informada para condição móvel.
Livre de silicone	Sim	Característica declarada.
Livre de halogênio	Sim	Característica declarada para o produto/cabo.
Certificado UL enclosure type	Type 1	Classificação informada na ficha; não substitui a especificação IP.

Dados mecânicos
Formato do invólucro	Retangular	Formato informado para o distribuidor.
Material do corpo / invólucro	Plástico (PA)	Material declarado para o invólucro.
Material da porca	Latão, niquelado	Material indicado para a porca/bloqueio.
Cor	Laranja	Cor indicada nos dados do anúncio.
Dimensões	127 x 54 x 22 mm	Dimensões informadas no dataset.
Montagem	Montagem da parede traseira	Tipo de montagem indicado na ficha.
Peso	683,5 g	Peso informado no dataset; pode haver arredondamento entre fontes.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Material incluído	2 capas de proteção; 8 etiquetas de identificação	Acessórios declarados como incluídos.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolos de comunicação. Não é possível confirmar compatibilidade com um protocolo específico.

Conexões

Elétrica Cabo integrado de 5 m em PUR, preto, Ø 8,2 mm, com condutores 8 x 0,34 mm² + 3 x 1 mm². Tensão de operação inferior a 30 V DC. Conexões dos slots: 8 x M12, codificação A, 5 contatos. Limites informados: 4 A por slot e 12 A de carga total.

Processo Não se aplica como conexão de processo. O produto possui conexões elétricas M12; a ficha não especifica conexão para fluido ou processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema que requer oito conexões M12 codificação A e cabo de ligação integrado de 5 m	✓	Essas características constam na ficha do produto.
Carga elétrica dentro de 4 A por slot e 12 A no total, com tensão inferior a 30 V DC	✓	Os limites de corrente e tensão informados atendem a essas condições.
Aplicação que requer protocolo de comunicação específico	✗	A ficha não declara protocolos; a compatibilidade não pode ser confirmada sem validação do fabricante.
Instalação com condições ambientais fora de -25...80 °C	✗	A faixa de temperatura ambiente informada é -25...80 °C; não há confirmação de operação fora dela.
Aplicação com requisitos de proteção IP67/IP68	✓	A ficha informa grau de proteção IP67 e IP68; a adequação depende das condições de instalação e uso correspondentes.

INSTALAÇÃO

Como instalar o EBC021 IFM – Distribuidor central de automação industrial, 8 portas M12, cabo PUR de 5 m

Confirme que a quantidade e o tipo de conexões requeridos correspondem aos 8 slots M12 codificação A, com 5 contatos.
Verifique a tensão de operação inferior a 30 V DC e dimensione as cargas para não exceder 4 A por slot nem 12 A no total.
Fixe o distribuidor pela montagem de parede traseira, conforme a instalação mecânica do equipamento.
Conecte os dispositivos aos slots M12 e aperte as conexões dentro da faixa de torque informada de 0,8...1,5 Nm.
Posicione o cabo integrado de 5 m respeitando o raio mínimo de curvatura de 10 vezes seu diâmetro quando usado em aplicação flexível.
Confira a faixa de temperatura aplicável e as condições de instalação necessárias para manter a proteção IP especificada.

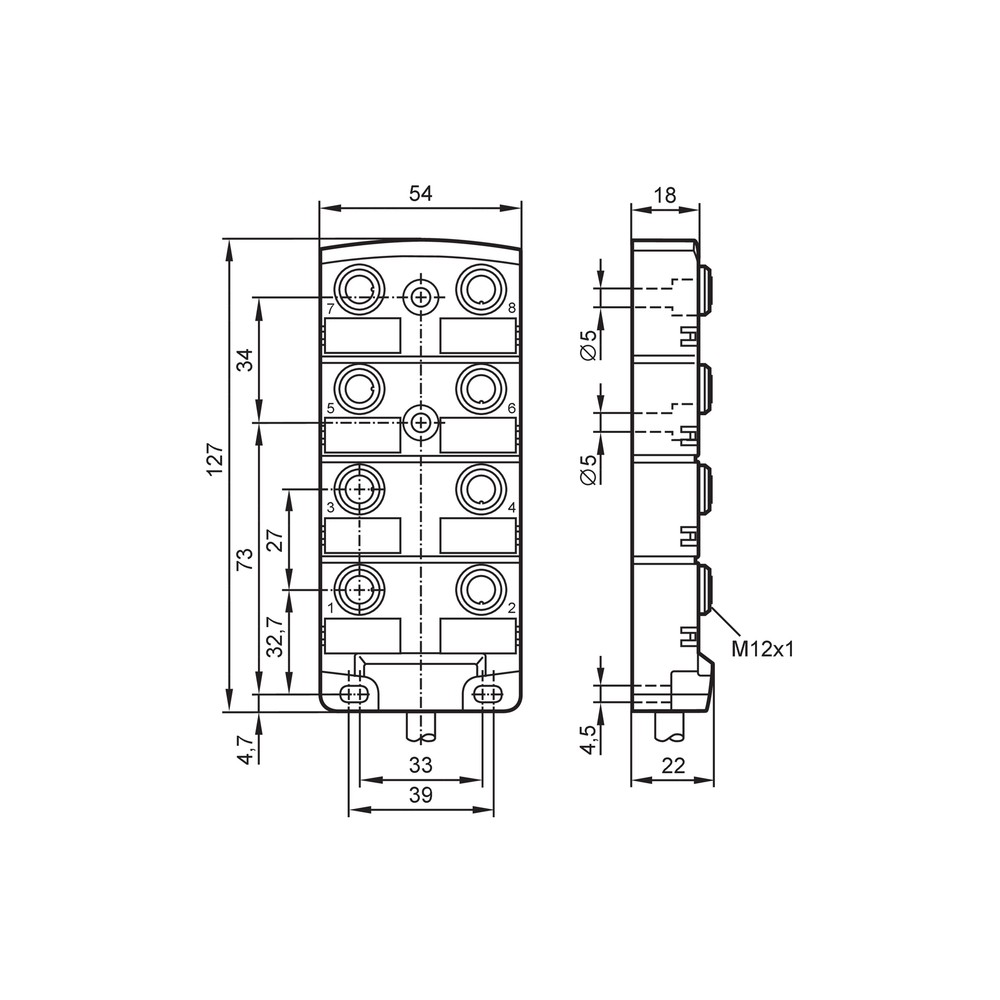

Desenho Dimensional

ACESSÓRIOS

2 capas de proteção
8 etiquetas de identificação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dispositivo conectado não opera.	Conexão M12 não encaixada ou apertada corretamente, ou incompatibilidade elétrica do dispositivo conectado.	Verifique o encaixe e o bloqueio da conexão; confirme a tensão, a corrente e a configuração elétrica com a documentação dos dispositivos.
Desligamento ou falha quando várias cargas estão conectadas.	Carga acima do limite de 4 A em um slot ou da capacidade total de 12 A.	Meça ou calcule a corrente de cada circuito e a soma das cargas, comparando-as com os limites da ficha.
Falha intermitente durante movimentação do cabo.	Raio de curvatura menor que o mínimo informado ou cabo submetido a uma condição de movimento inadequada.	Inspecione o trajeto e o cabo; em aplicação flexível, confira o raio mínimo de 10 vezes o diâmetro e a faixa móvel de -5...60 °C.
Entrada de contaminantes ou umidade na conexão.	Conexão, tampa ou montagem pode não estar corretamente assentada, comprometendo a proteção especificada.	Inspecione o assentamento das conexões e capas de proteção e confirme se a instalação respeita as condições aplicáveis à classificação IP.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EBC021 – PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EBC021 e para que serve?

É um distribuidor central IFM com 8 slots M12 para interligação em sistemas de automação industrial. A ficha informa cabo integrado de 5 m e proteção IP67/IP68.

Quais são as conexões e os limites elétricos do distribuidor?

São 8 conexões M12 codificação A com 5 contatos. A tensão de operação é inferior a 30 V DC, com limite informado de 4 A por slot e 12 A no total.

O que acompanha o produto?

A ficha lista 2 capas de proteção e 8 etiquetas de identificação. Também informa o distribuidor com cabo integrado de 5 m.

Este produto serve para uma aplicação que exige tensão igual ou superior a 30 V DC?

A ficha especifica tensão de operação inferior a 30 V DC, portanto não confirma uso em tensão igual ou superior a esse limite. Consulte o fabricante para validar a aplicação.

Posso usar o EBC021 fora da faixa de temperatura informada?

A ficha não confirma operação fora de -25...80 °C em condição ambiente nem fora de -5...60 °C em condição móvel. Verifique com a IFM antes de selecionar para essas condições.

Um slot falha mesmo com o distribuidor conectado; o que verifico antes de trocar?

Verifique o encaixe e o aperto da conexão M12 e confirme a compatibilidade elétrica do dispositivo. Confira também se a carga do slot não excede 4 A.

O sistema desarma quando conecto várias cargas; qual pode ser a causa?

Uma causa possível é exceder 12 A de carga total ou 4 A em um slot. Calcule as correntes dos circuitos e compare com os limites informados antes de substituir o distribuidor.

É melhor comprar o distribuidor completo ou montar a conexão com peças avulsas?

O EBC021 reúne 8 slots e um cabo integrado de 5 m. A ficha não informa opções avulsas equivalentes; compare os requisitos de número de conexões, cabeamento e montagem antes de decidir.

O EBC021 é compatível com qualquer protocolo ou dispositivo M12?

A ficha não declara protocolos nem compatibilidade universal com dispositivos. Confirme codificação, pinagem e requisitos elétricos nos documentos do dispositivo conectado e com o fabricante.

Que cuidado devo ter ao instalar o cabo?

Em aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Para a conexão M12, a ficha informa torque de aperto de 0,8...1,5 Nm.

GLOSSÁRIO TÉCNICO

Codificação M12 A

Tipo de codificação mecânica indicado para as conexões dos slots; a compatibilidade elétrica e de pinagem deve ser verificada separadamente. (Ref.: conexões dos slots, codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso conforme condições definidas para a instalação. (Ref.: IP67, IP68)

Raio de curvatura

Raio mínimo permitido para curvar o cabo nas condições especificadas. (Ref.: aplicação flexível, mínimo 10 x diâmetro do cabo)

Capacidade de carga por slot

Limite de corrente informado para cada conexão individual. (Ref.: 4 A por slot)

PUR

Poliuretano, material indicado para a cobertura do cabo do distribuidor. (Ref.: material do cabo, PUR)
