Distribuidor Central IFM EBC018

Pré-visualizar: EBC018 IFM - Distribuidor Central IFM Automação Industrial 6 Portas M12 Cabo 5m

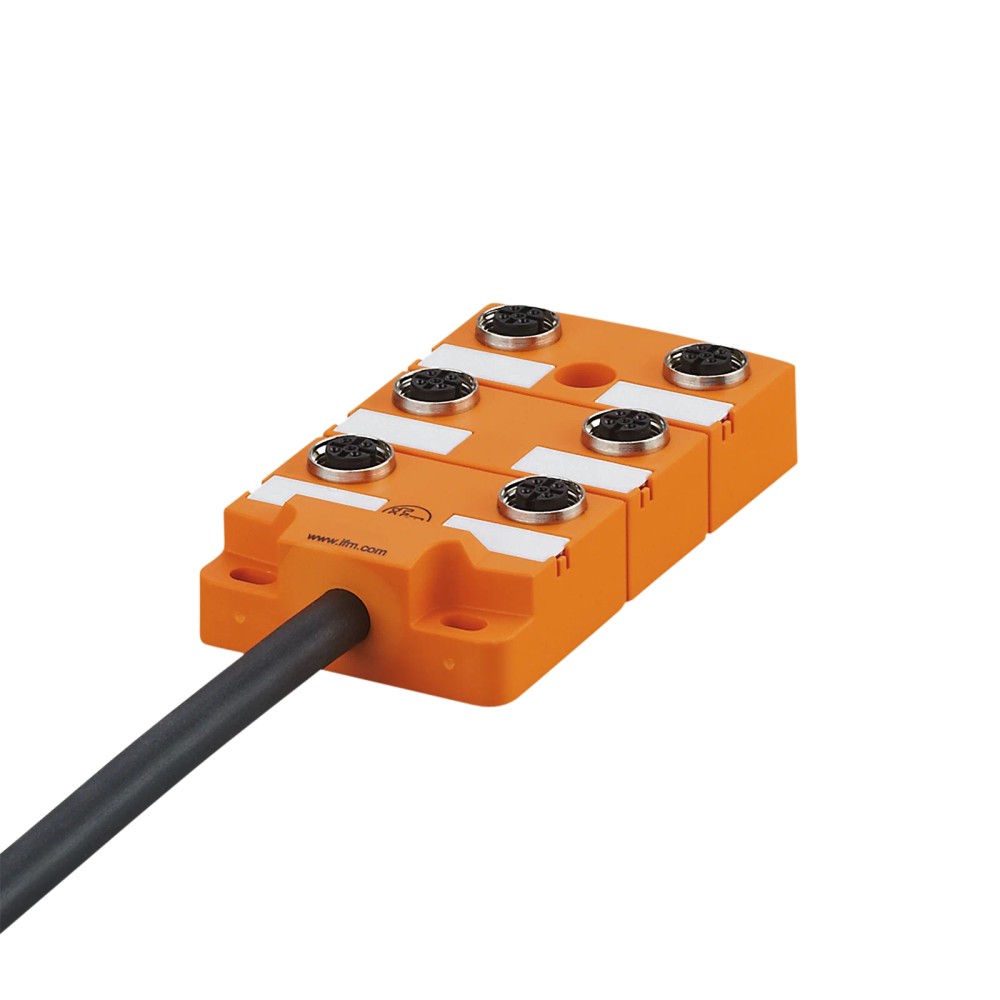

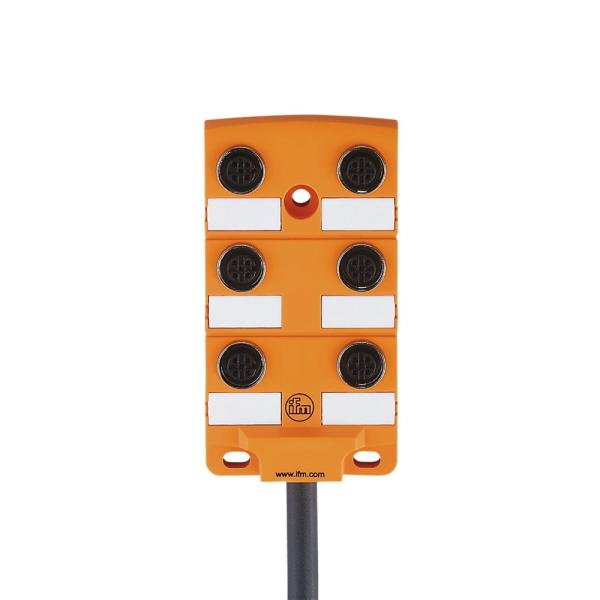

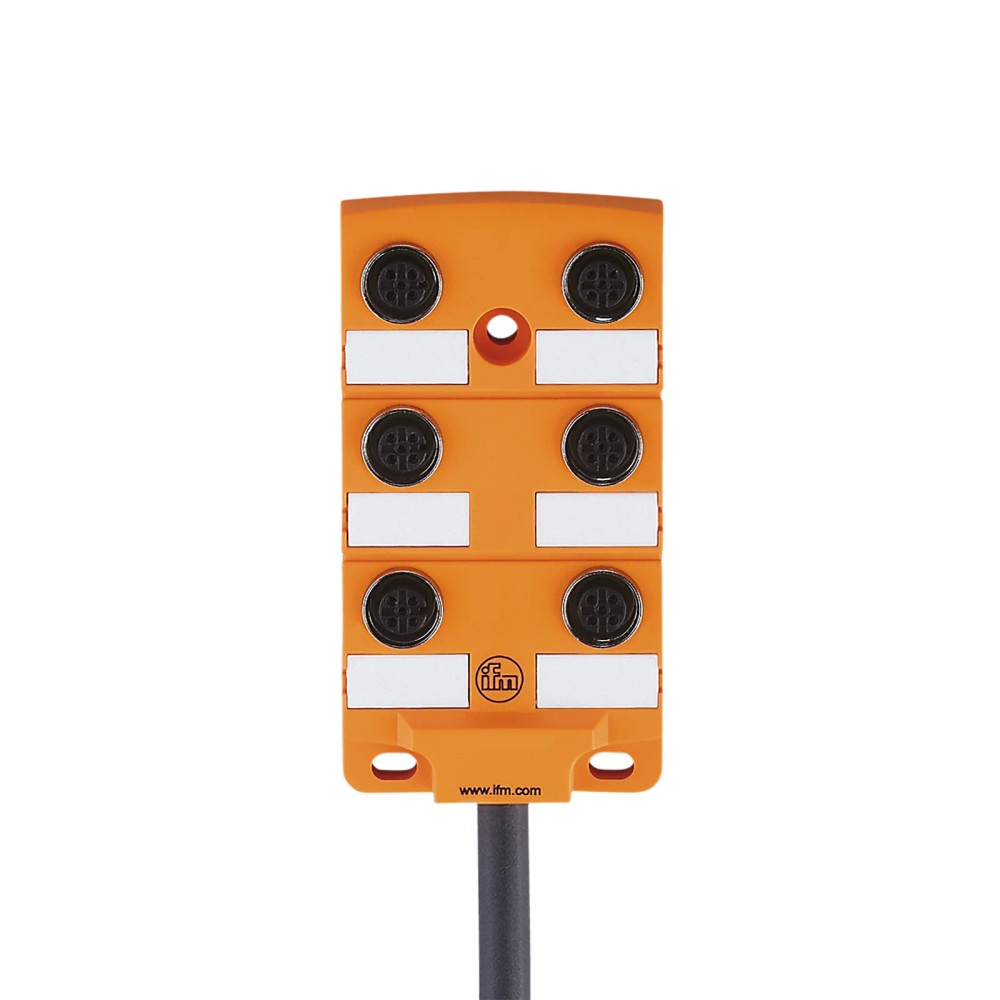

EBC018 IFM - Distribuidor Central IFM Automação Industrial 6 Portas M12 Cabo 5m

Imagem meramente ilustrativa

R$ 1.584,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBC018
EAN: 4021179249089
NCM do produto: 85444200

Destaques do Produto Número de conexões M12...mais

Fechar menu

Saiba mais sobre: "EBC018 IFM - Distribuidor Central IFM Automação Industrial 6 Portas M12 Cabo 5m"

Destaques do Produto

Número de conexões M12

6 slots, codificação A

Comprimento do cabo

5 m

Tensão DC máxima

< 30 V DC

Corrente

4 A por contato; carga total de até 12 A

Proteção do invólucro

IP 67; IP 68

Montagem

Parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor central IFM EBC018, 6 portas M12, cabo PUR de 5 m

O IFM EBC018 é um distribuidor central para conectar até seis ligações M12 em aplicações de automação industrial. Possui cabo de 5 m em PUR, grau de proteção IP 67 e IP 68 e contatos banhados a ouro. A ficha informa corrente de 4 A por contato e capacidade de carga total de 12 A; confirme os requisitos elétricos do sistema antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Distribuidor central
Modelo / SKU	EBC018
Conexões dos slots	6 x M12, codificação A, 5 contatos
Comprimento e material do cabo	5 m; PUR
Grau de proteção	IP 67; IP 68
Tensão DC máxima	< 30 V DC
Corrente por contato	4 A
Capacidade de carga total	12 A
Dimensões	100 x 54 x 22 mm
Temperatura de operação	-25...80 °C fixo / -5...60 °C móvel

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que necessitam distribuir conexões M12 para até seis slots.
Máquinas-ferramenta em condições envolvendo refrigerantes e lubrificantes, conforme aplicação indicada na ficha.
Instalações que atendam aos limites elétricos, ambientais e de montagem informados para o produto.

⚠ Considere outro se precisa de:

Não selecionar para circuitos acima de 30 V DC ou que excedam 4 A por contato ou 12 A de carga total.
Não utilizar fora das faixas de temperatura informadas: -25...80 °C em instalação fixa e -5...60 °C em aplicação móvel.
Não presumir compatibilidade com conectores de codificação diferente de A, outros números de contatos ou protocolos específicos sem validação da interface e do esquema elétrico.

APLICAÇÕES E USO

Aplicação indicada: distribuição de conexões em sistemas de automação industrial.
Aplicação indicada: instalação em máquinas-ferramenta com refrigerantes e lubrificantes; a ficha declara IP 67 e IP 68, mas as condições específicas de exposição devem ser verificadas no datasheet.
Condição de uso: respeitar as faixas de temperatura distintas para instalação fixa e aplicação móvel.
Possibilidade a validar: integração com dispositivos M12 de codificação A; conferir pinagem, circuitos e limites elétricos, pois a ficha não especifica protocolos de comunicação.

COMO ESCOLHER

Antes de comprar o Distribuidor central IFM EBC018, 6 portas M12, cabo PUR de 5 m, verifique estes pontos:

Escolha o EBC018 quando

A instalação exigir seis conexões M12 de codificação A, cabo de 5 m e montagem pela parede traseira, dentro dos limites de tensão, corrente e temperatura especificados.

Avalie outra configuração quando

O projeto exigir comprimento de cabo diferente, quantidade ou codificação de conexões distinta, ou condições elétricas e térmicas fora dos limites publicados. Consulte o datasheet para validar uma alternativa compatível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM / ifm electronic	Fabricante identificado na ficha do anúncio.
Modelo e SKU	EBC018	Código do produto.
GTIN	4021179249089	Identificador comercial informado.
Part number	EBC018	Part number prioritário do anúncio.
Tipo de produto	Distribuidor central	Classificação do componente.
Quantidade por embalagem	1 peça	Quantidade indicada na ficha técnica.
Peso	756 g	Valor informado no conjunto de dados do produto.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta com refrigerantes e lubrificantes	Cenários descritos na ficha do produto.

Conexões e distribuição
Quantidade de slots	6	Número de conexões disponíveis.
Conexão dos slots	6 x M12	Interface de conexão indicada.
Codificação	A	Codificação mecânica informada para os conectores.
Contatos por conexão	5	Configuração indicada para cada slot.
Material dos contatos	Banhados a ouro	Acabamento declarado na ficha.
Bloqueio	Latão niquelado	Material indicado para o bloqueio do conector.
Torque máximo de aperto	0,8...1,5 Nm	Faixa de aperto indicada para a conexão dos slots.

Dados elétricos
Tensão DC máxima	< 30 V DC	Limite informado; a ficha associa a classificação cULus a supply class 2.
Corrente por contato	4 A	Limite informado por módulo/slot.
Capacidade de carga total	12 A	Capacidade total declarada para o distribuidor.
Categoria de isolamento	Classe II	Classificação indicada na ficha.

Cabo e conexão elétrica
Comprimento do cabo	5 m	Comprimento fornecido.
Material do cabo	PUR	Material declarado para o revestimento do cabo.
Cor e diâmetro do cabo	Preto; Ø 8,8 mm	Características físicas informadas.
Composição dos condutores	12 x 0,34 mm² (63 x Ø 0,1 mm) + 3 x 1,0 mm² (127 x Ø 0,1 mm)	Construção indicada na ficha.
Isento de halogênio	Sim	Característica declarada para o cabo.
Isento de silicone	Sim	Característica declarada para o produto.
Tolerância a dobras e deslocamentos	Declarada na ficha do produto	A ficha menciona essa característica; consulte o datasheet para condições de uso.
Ciclos de curvatura	> 2 milhões	Valor informado na ficha; observar condições e método de ensaio do fabricante.
Raio de flexão mínimo	10 x diâmetro do cabo em aplicação flexível	Requisito indicado para instalação flexível; não aplicar como raio de instalação fixa sem consultar o datasheet.
Esforço de torção máximo	30 °/m	Limite de torção informado na ficha.

Condições ambientais e proteção
Grau de proteção	IP 67; IP 68	Graus declarados; verificar no datasheet as condições específicas de ensaio e uso.
Temperatura de operação em instalação fixa	-25...80 °C	Faixa informada para aplicação fixa.
Temperatura de operação em aplicação móvel	-5...60 °C	Faixa informada para aplicação móvel.

Dados mecânicos e montagem
Formato do invólucro	Retangular	Forma indicada na ficha.
Material do invólucro	PA	Material declarado para o invólucro.
Material da porca	Latão niquelado	Material indicado no conjunto de atributos.
Dimensões	100 x 54 x 22 mm	Dimensões declaradas para o produto.
Método de montagem	Montagem da parede traseira	Orientação de montagem informada.

Certificações e conformidade
Certificações	cULus Listed, CE, UKCA	Certificações listadas nos dados do produto.
Classificação de invólucro cULus	Enclosure type Type 1	Classificação adicional indicada na ficha.

Acessórios incluídos
Capas de proteção	2	Quantidade indicada como incluída.
Etiquetas de identificação	6	Quantidade indicada como incluída.

COMPATIBILIDADE

Comunicação

• A ficha identifica conexões M12 de codificação A, mas não especifica protocolo de comunicação. A compatibilidade com um protocolo ou dispositivo deve ser confirmada pelo esquema elétrico e pelos requisitos do sistema.

Conexões

Elétrica Cabo de 5 m em PUR, sem halogênio, preto, Ø 8,8 mm, com 12 x 0,34 mm² e 3 x 1,0 mm². Lado dos slots: 6 x M12, codificação A, 5 contatos dourados. Limites informados: < 30 V DC, 4 A por contato e 12 A de carga total. Verifique a distribuição de pinos e circuitos no datasheet antes de conectar.

Processo Não se aplica: é um distribuidor elétrico M12, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com até seis conexões M12 de codificação A e requisitos dentro dos limites elétricos publicados	✓	A ficha especifica seis conexões M12, codificação A, com 5 contatos, tensão abaixo de 30 V DC, até 4 A por contato e carga total de 12 A.
Circuito que exige tensão superior a 30 V DC, mais de 4 A por contato ou carga total superior a 12 A	✗	Os valores excedem os limites elétricos informados para o produto.
Integração que requer confirmação de protocolo apenas com base na conexão M12	✗	A ficha não declara protocolo de comunicação; a conexão mecânica M12, por si só, não confirma compatibilidade elétrica ou de protocolo.
Instalação em máquina-ferramenta com exposição a refrigerantes ou lubrificantes	✓	Esse cenário consta na descrição de aplicação do produto; devem ser respeitadas as condições de montagem e operação do fabricante.

INSTALAÇÃO

Como instalar o Distribuidor central IFM EBC018, 6 portas M12, cabo PUR de 5 m

Confirme que o modelo, a quantidade de slots e a codificação M12 correspondem ao projeto.

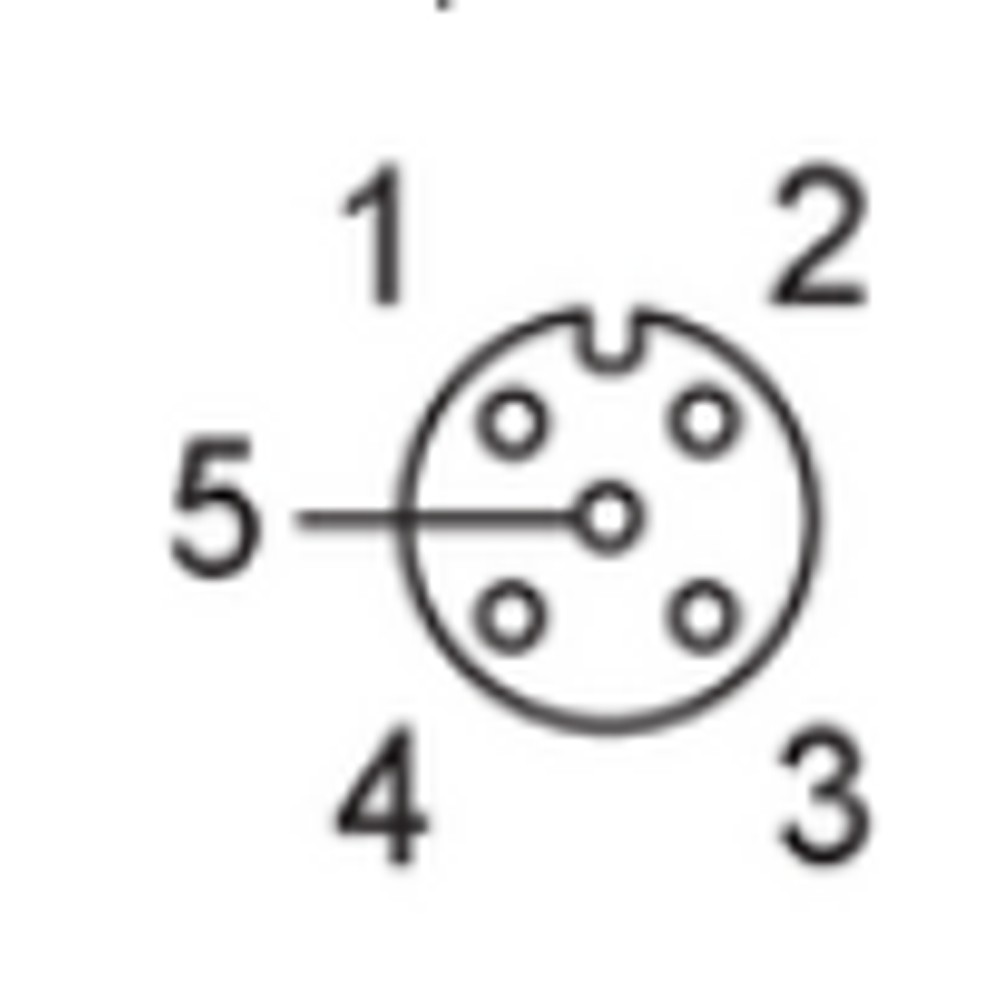

Verifique no datasheet a pinagem e os circuitos antes de ligar dispositivos ou alimentação.
Confirme que tensão, corrente por contato e carga total permanecem dentro dos limites informados.
Instale o distribuidor pela parede traseira, conforme a configuração prevista para a máquina.
Aperte as conexões dos slots dentro da faixa de torque indicada pelo fabricante.
Organize o cabo sem exceder os limites de flexão e torção e opere dentro da faixa térmica correspondente à instalação fixa ou móvel.

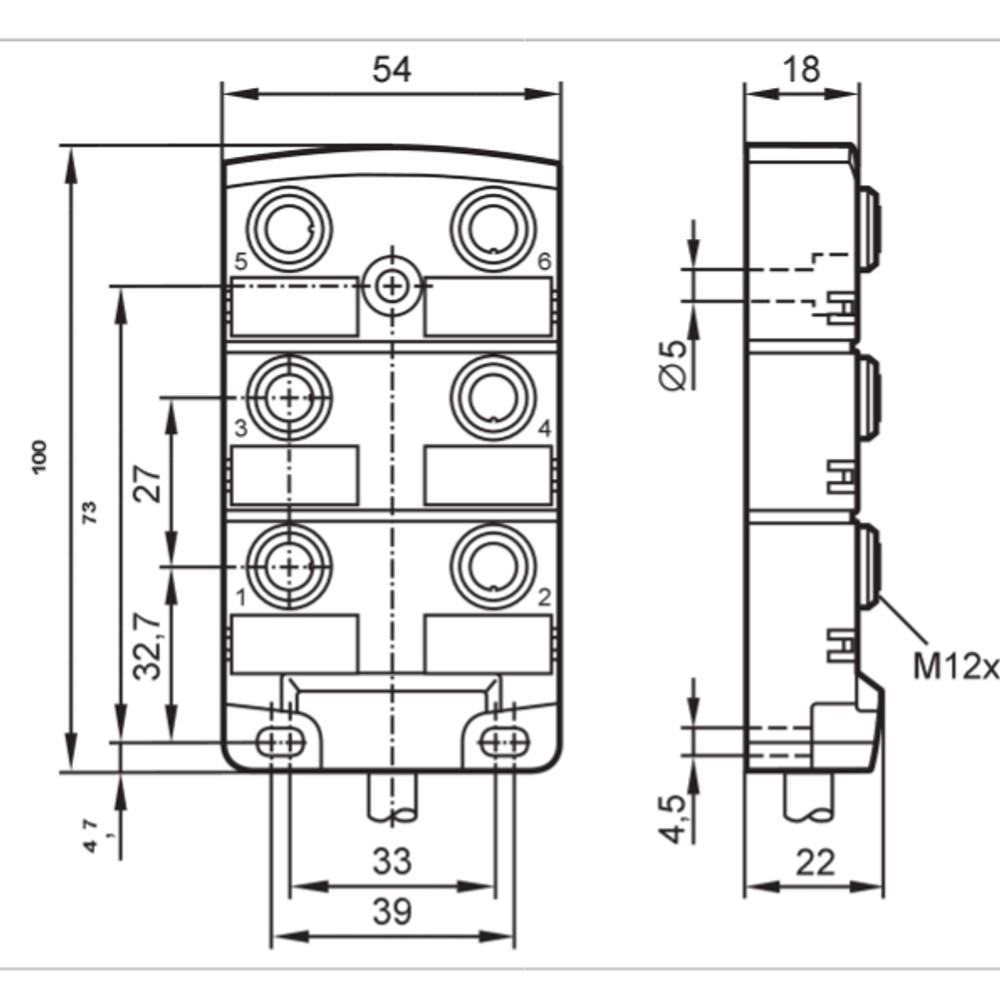

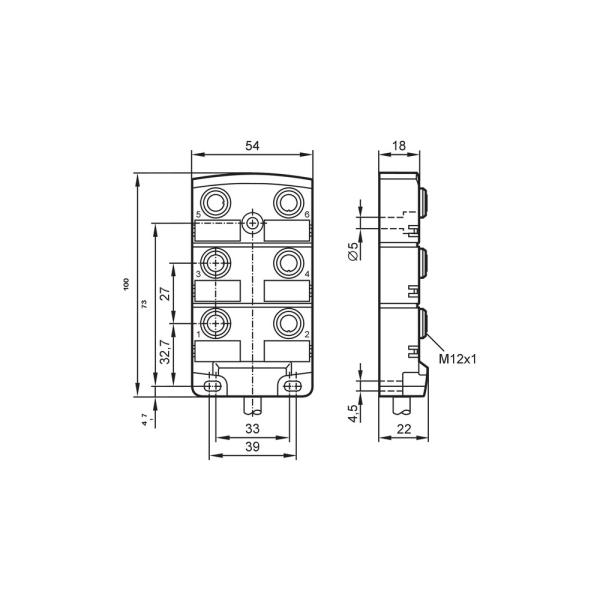

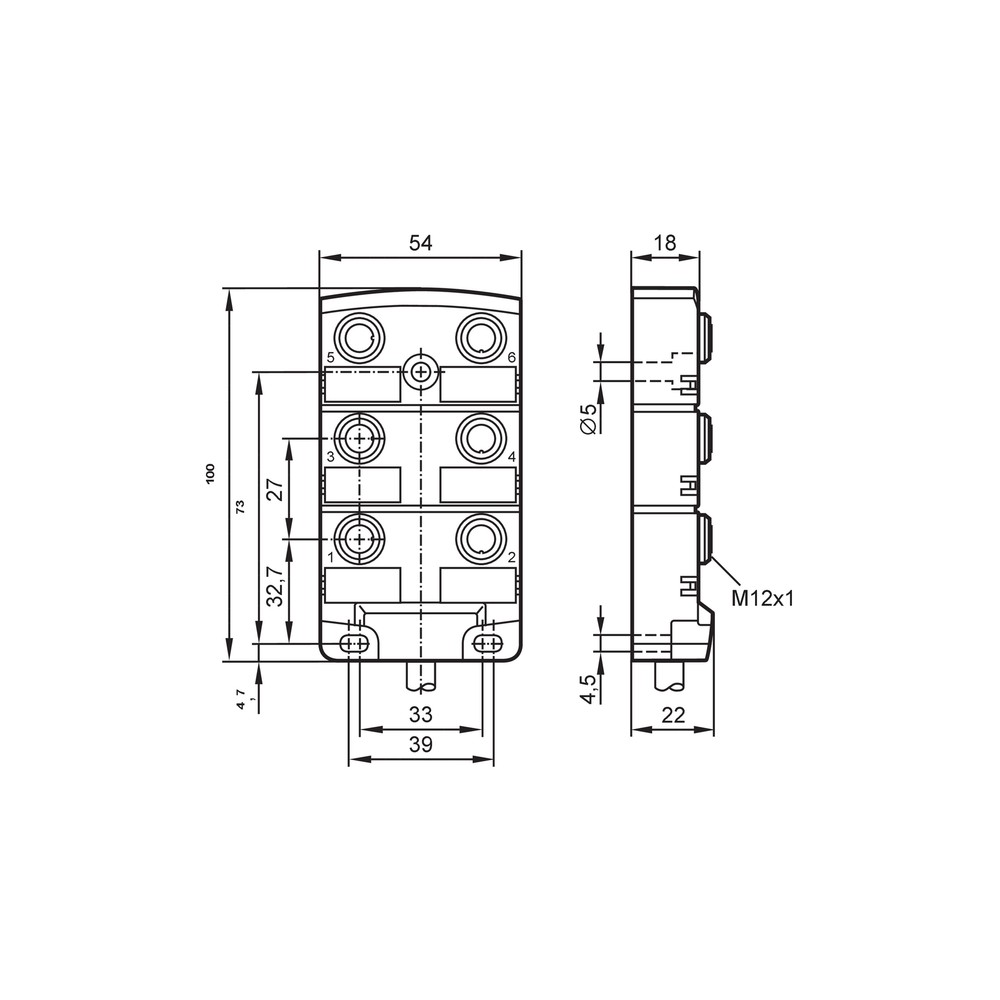

Desenho Dimensional

ACESSÓRIOS

2 capas de proteção
6 etiquetas de identificação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um ou mais dispositivos conectados não funcionam.	Conexão incorreta, incompatibilidade de pinagem ou ausência de alimentação no circuito correspondente.	Compare a pinagem do dispositivo e do distribuidor com o datasheet e verifique a alimentação e a continuidade do circuito.
A conexão M12 apresenta folga ou interrupções intermitentes.	Acoplamento incompleto ou torque fora da faixa indicada.	Inspecione o acoplamento e confirme o aperto dentro de 0,8...1,5 Nm, respeitando as instruções do fabricante.
O cabo apresenta dano após movimento repetido.	Raio de flexão ou esforço de torção acima dos limites informados, ou aplicação fora da faixa móvel de temperatura.	Inspecione o trajeto do cabo e compare as condições com o raio mínimo de 10 x diâmetro em aplicação flexível, o limite de 30 °/m e a faixa móvel publicada.
Há falha elétrica ou aquecimento no conjunto.	Tensão, corrente por contato ou carga total acima dos valores permitidos.	Meça a tensão e a corrente de cada circuito e compare com os limites de < 30 V DC, 4 A por contato e 12 A de carga total.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EBC018 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EBC018 e para que serve?

É um distribuidor central com seis conexões M12 para sistemas de automação industrial. A ficha também o indica para aplicações em máquinas-ferramenta com refrigerantes e lubrificantes.

O que acompanha o distribuidor?

A ficha lista duas capas de proteção e seis etiquetas de identificação. O produto também possui cabo integrado de 5 m.

Posso usar qualquer dispositivo M12 com o EBC018?

Não é possível confirmar compatibilidade apenas pelo formato M12. Verifique codificação, número de contatos, pinagem e requisitos elétricos do dispositivo no datasheet.

O EBC018 informa compatibilidade com algum protocolo de comunicação?

A ficha não declara protocolo de comunicação. Confirme a interface elétrica e o esquema de ligação do sistema antes da compra.

Este distribuidor serve para circuitos acima de 30 V DC ou 12 A no total?

Não, esses requisitos excedem os limites publicados: tensão inferior a 30 V DC e carga total de até 12 A. Considere somente circuitos que também respeitem o limite de 4 A por contato.

Posso usar o cabo em movimento contínuo fora da faixa de temperatura móvel?

A ficha informa -5...60 °C para aplicação móvel. Não há evidência para afirmar operação móvel fora dessa faixa; consulte o fabricante para condições diferentes.

Um dispositivo conectado não liga; o que devo verificar antes de trocar o distribuidor?

Verifique alimentação, continuidade, pinagem e compatibilidade elétrica entre o dispositivo e o slot. Consulte o esquema do fabricante antes de substituir qualquer componente.

A conexão está intermitente; o que pode estar causando isso?

Pode haver acoplamento incompleto ou aperto fora da faixa indicada. Inspecione a conexão e confirme o torque especificado para os slots, sem exceder as instruções do fabricante.

Devo comprar este modelo ou procurar outro distribuidor?

Escolha o EBC018 se o projeto requer seis slots M12 de codificação A e cabo de 5 m, dentro dos limites elétricos informados. Se precisar de outra quantidade, codificação ou comprimento, valide outro modelo no catálogo do fabricante.

Como instalar o EBC018 e quais cuidados ter com o cabo?

Monte-o pela parede traseira e confira a pinagem antes de conectar os dispositivos. Em aplicação flexível, respeite o raio mínimo informado de 10 vezes o diâmetro do cabo e os limites de temperatura e torção.

GLOSSÁRIO TÉCNICO

Distribuidor central

Componente que reúne conexões de dispositivos em uma instalação; neste modelo, são seis slots M12.

Codificação M12 A

Configuração mecânica de codificação do conector M12; deve corresponder à conexão do dispositivo.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de elementos, conforme condições de ensaio aplicáveis.

Raio de flexão

Raio mínimo de curvatura especificado para evitar dobrar o cabo além do limite indicado.

Capacidade de carga total

Limite agregado de corrente informado para o distribuidor; deve ser considerado junto ao limite por contato.
