Distribuidor Central IFM EBC011 8 Vias M12 IP67

Pré-visualizar: EBC011 IFM - Distribuidor Central IFM Automação Industrial 8 Vias M12 IP67

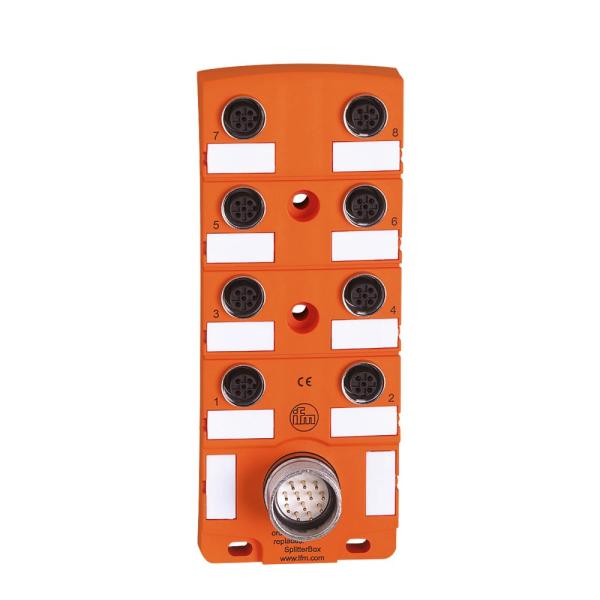

EBC011 IFM - Distribuidor Central IFM Automação Industrial 8 Vias M12 IP67

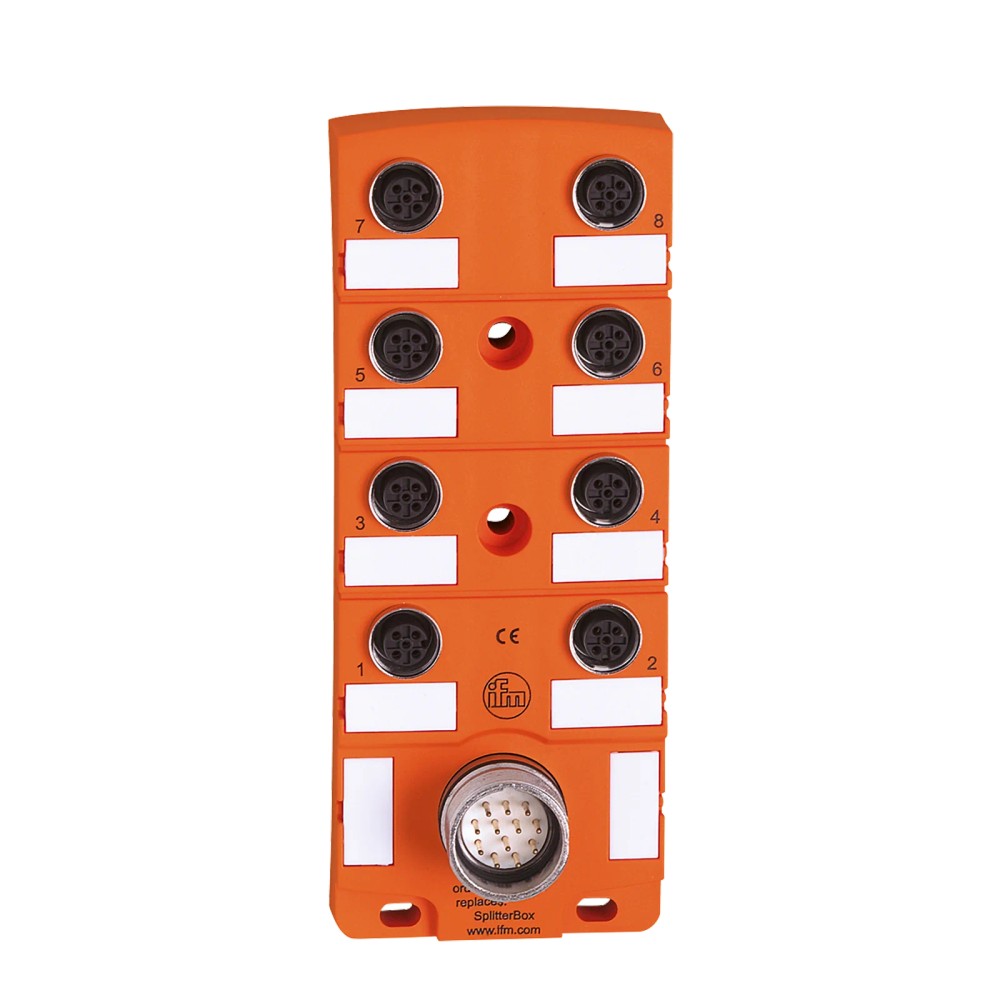

Imagem meramente ilustrativa

R$ 1.504,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBC011
EAN: 4021179249010
NCM do produto: 85366990

Destaques do Produto Número de slots 8...mais

Fechar menu

Saiba mais sobre: "EBC011 IFM - Distribuidor Central IFM Automação Industrial 8 Vias M12 IP67"

Destaques do Produto

Número de slots

Conexões dos slots

M12, codificação A, 5 contatos

Conexão principal

M23, 19 contatos

Limite elétrico

< 30 V DC; 10 A total e 4 A por slot

Proteção e material

IP67; invólucro de PA

Montagem

Parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor Central IFM EBC011, 8 vias M12, IP67

O IFM EBC011 é um distribuidor central para conexão de componentes em sistemas de automação industrial. Possui 8 slots M12 e uma conexão principal M23. Seu invólucro de PA tem grau de proteção IP67; os contatos são banhados a ouro e o produto é indicado para aplicações industriais, incluindo máquinas-ferramenta e uso com refrigerantes e lubrificantes, conforme a ficha.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EBC011
Tipo	Distribuidor central
Slots	8 × M12, codificação A, 5 contatos banhados a ouro
Conexão principal	1 × M23, 19 contatos banhados a ouro
Grau de proteção	IP67
Material do invólucro	PA
Tensão de operação	< 30 V DC
Capacidade de carga	10 A total; 4 A por slot
Temperatura ambiente	-25...80 °C
Dimensões e montagem	152 × 60 × 33 mm; montagem pela parede traseira

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que requerem distribuição por 8 slots M12 com codificação A e conexão principal M23.
Instalações cuja tensão seja inferior a 30 V DC e que respeitem os limites de 4 A por slot e 10 A total.
Máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, conforme usos indicados na ficha.

⚠ Considere outro se precisa de:

Não selecionar para uma aplicação que exija mais de 4 A em um slot ou mais de 10 A no total.
Não selecionar para tensão de operação igual ou superior a 30 V DC.
Não considerar compatível com conectores ou pinagens diferentes sem validar a interface e o esquema elétrico no datasheet.

APLICAÇÕES E USO

Aplicação indicada na ficha: distribuição de conexões em instalações industriais e de automação industrial.
Aplicação indicada na ficha: máquinas-ferramenta e ambientes com refrigerantes e lubrificantes; respeitar a faixa de temperatura informada e as condições de conexão necessárias para manter a proteção.
Possibilidade inferida: organização de conexões de dispositivos M12 em uma máquina, desde que a codificação, a pinagem, a tensão e as correntes sejam compatíveis. Validar o circuito no datasheet; a ficha não identifica protocolos de comunicação.

COMO ESCOLHER

Antes de comprar o Distribuidor Central IFM EBC011, 8 vias M12, IP67, verifique estes pontos:

Escolha o EBC011 quando

A instalação exigir oito conexões M12 de codificação A, uma conexão principal M23 de 19 contatos, montagem pela parede traseira e operação dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

O projeto exigir outro número ou tipo de slots, conexão principal diferente, corrente acima dos limites por slot ou total, ou tensão de operação fora da faixa declarada. Confirme pinagem e atribuição dos sinais no datasheet antes de conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EBC011	Identificação do distribuidor central.
Tipo de produto	Distribuidor central	Classificação informada para o produto.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Usos indicados nos dados do produto.
Marca	IFM	Fabricante informado no anúncio.
Categoria	Tecnologia de conexão	Categoria do anúncio.

Conexões e distribuição
Quantidade de slots	8	Número de posições de conexão do distribuidor.
Conexão dos slots	8 × M12; codificação A; 5 contatos dourados	Interface indicada para os slots.
Conexão principal	1 × M23; 19 contatos dourados	Interface principal do distribuidor.
Torque máximo de aperto dos slots	0,8...1,5 Nm	Faixa declarada para a conexão elétrica dos slots.
Torque máximo de aperto da conexão principal	0,8...1,5 Nm	Faixa declarada para a conexão elétrica principal.
Contatos banhados a ouro	Sim	Característica dos contatos declarada na ficha.

Dados elétricos
Tensão de operação	< 30 V DC	Limite informado; a ficha também menciona supply class 2 conforme cULus.
Capacidade de carga total	10 A	Limite total declarado para o distribuidor.
Capacidade de carga por slot	4 A	Limite declarado para cada slot.

Condições ambientais e materiais
Grau de proteção	IP67	Grau de proteção informado para o produto.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente declarada.
Material do invólucro	PA	Material especificado para o invólucro.
Sem silicone	Sim	Característica declarada na ficha.
Certificado UL	Enclosure type Type 1	Classificação informada; consulte a documentação do fabricante para condições de aplicação.

Dados mecânicos e montagem
Formato do invólucro	Retangular	Formato informado.
Tipo de montagem	Montagem da parede traseira	Método de montagem especificado.
Dimensões	152 × 60 × 33 mm	Comprimento × largura × espessura informados.
Peso	303,5 g	Massa indicada no conjunto de dados do produto.

Identificação comercial e conteúdo
SKU e part number do anúncio	EBC011	Identificadores apresentados nos dados prioritários do anúncio.
GTIN	4021179249010	Identificador comercial informado.
Part number no catalogDataset	ZDO8H050MSS0000-00STAK190MSS	Código adicional presente no conjunto de dados; confirmar correspondência com o fabricante ao especificar.
Conteúdo incluído	2 capas de proteção; 8 etiquetas de identificação	Acessórios e itens declarados como incluídos.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha fornecida não especifica protocolo de comunicação; não atribua compatibilidade com protocolos específicos sem consultar o datasheet e os dispositivos conectados.

Conexões

Elétrica O distribuidor possui 8 × M12, codificação A, 5 contatos por slot, e 1 × M23, 19 contatos, na conexão principal. A tensão de operação é < 30 V DC; capacidade de carga de 4 A por slot e 10 A total. Confirmar pinagem e atribuição dos contatos no datasheet.

Processo Não se aplica: é um distribuidor elétrico de conexão, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M12 de codificação A ligados aos slots, com pinagem validada e dentro dos limites elétricos.	✓	A ficha especifica oito slots M12 com codificação A e cinco contatos; a compatibilidade elétrica do dispositivo conectado ainda depende da pinagem e dos sinais requeridos.
Conexão do distribuidor a uma interface M23 de 19 contatos correspondente.	✓	A conexão principal informada é 1 × M23 com 19 contatos; validar a pinagem do equipamento correspondente.
Carga superior a 4 A em um slot ou superior a 10 A no conjunto.	✗	Esses valores excedem, respectivamente, a capacidade de carga por slot e a capacidade total especificadas.
Aplicação com tensão igual ou superior a 30 V DC.	✗	A tensão de operação declarada é inferior a 30 V DC.
Uso em condição ambiental dentro de -25...80 °C e com exigência de proteção IP67.	✓	A ficha informa essa faixa de temperatura ambiente e grau de proteção IP67; a instalação deve preservar as condições de conexão e vedação.

INSTALAÇÃO

Como instalar o Distribuidor Central IFM EBC011, 8 vias M12, IP67

Confirme no projeto que são necessários oito slots M12 codificação A e uma conexão principal M23 de 19 contatos.
Verifique tensão, corrente por slot e corrente total previstas em relação aos limites declarados.
Consulte o datasheet para conferir a atribuição dos contatos e a compatibilidade elétrica de cada dispositivo antes da ligação.
Fixe o distribuidor pela parede traseira, conforme o arranjo mecânico da instalação e o desenho dimensional.
Conecte os cabos correspondentes sem exceder o torque máximo declarado de 0,8...1,5 Nm nas conexões.
Antes de energizar, confira o assentamento das conexões e as condições necessárias para preservar a proteção IP67.

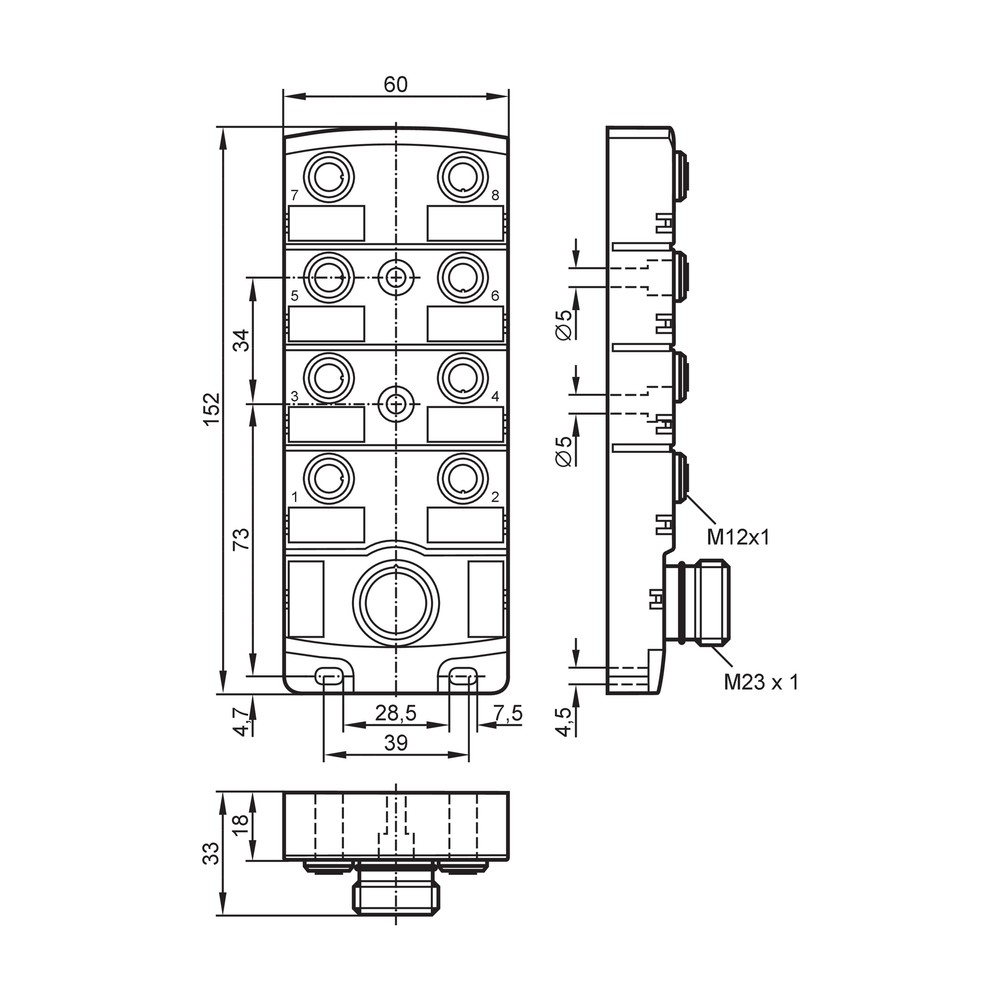

Desenho Dimensional

ACESSÓRIOS

2 capas de proteção
8 etiquetas de identificação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dispositivo conectado não funciona ou não apresenta o sinal esperado.	Pinagem, atribuição dos contatos ou conexão do dispositivo pode não corresponder à instalação.	Compare a pinagem do dispositivo e do distribuidor com o esquema do datasheet e verifique a continuidade das conexões antes de substituir componentes.
A conexão aquece ou a distribuição interrompe sob carga.	A corrente pode exceder 4 A em um slot ou 10 A no total.	Meça ou calcule as correntes por slot e do conjunto e compare com os limites especificados.
Há falha após conectar um equipamento à alimentação.	A tensão aplicada pode não respeitar o limite de operação inferior a 30 V DC ou a ligação pode estar incorreta.	Verifique a tensão DC no circuito e confirme a pinagem e a polaridade no datasheet antes de religar.
A proteção contra ingresso de água ou poeira não é mantida na instalação.	Conexões, capas de proteção ou assentamento podem não estar corretamente montados; IP67 é o grau informado para o produto, não uma validação automática da montagem.	Inspecione o assentamento das conexões e das capas, procurando folgas ou danos, e consulte as instruções do fabricante para a montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EBC011 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EBC011 e para que serve?

É um distribuidor central para reunir conexões de componentes em sistemas industriais. Oferece oito slots M12 e uma conexão principal M23.

Quais conexões e limites elétricos devo conferir antes de comprar?

Os slots são M12 codificação A, com cinco contatos, e a conexão principal é M23 com 19 contatos. A tensão deve ser inferior a 30 V DC, respeitando 4 A por slot e 10 A no total.

Esse distribuidor funciona com qualquer dispositivo M12?

Não é possível afirmar compatibilidade universal. Além do encaixe M12 e da codificação A, confirme a pinagem, os sinais e os limites elétricos do dispositivo no datasheet.

O produto inclui capas e etiquetas ou preciso comprar tudo separado?

A ficha informa a inclusão de duas capas de proteção e oito etiquetas de identificação. Não há indicação de cabos incluídos.

Posso usar o EBC011 com tensão de 30 V DC ou mais?

A ficha declara tensão de operação inferior a 30 V DC. Não use essa informação como autorização para operar em 30 V ou acima.

Ele serve para uma carga acima de 4 A em uma das conexões?

Não conforme os limites declarados: a capacidade por slot é 4 A e a capacidade total é 10 A. Verifique as correntes do circuito antes de especificar o produto.

Um canal parou de funcionar; devo trocar o distribuidor?

Nem sempre: a causa pode estar na pinagem, no cabo ou no dispositivo conectado. Antes da troca, confira continuidade e atribuição dos contatos conforme o datasheet.

A conexão aquece quando vários dispositivos estão ligados; o que verificar?

Verifique se algum slot excede 4 A ou se o conjunto ultrapassa 10 A. Também confira o aperto das conexões conforme a faixa de torque indicada na ficha.

Como instalo as conexões sem danificar o distribuidor?

Use a montagem pela parede traseira e respeite o torque máximo declarado de 0,8...1,5 Nm nas conexões. Consulte o desenho dimensional e o datasheet para a pinagem e os detalhes de montagem.

O EBC011 é vendido como kit com cabos e conectores?

A ficha não declara cabos ou conectores adicionais como incluídos; informa duas capas de proteção e oito etiquetas de identificação. Confirme o conteúdo do fornecimento antes de especificar itens complementares.

GLOSSÁRIO TÉCNICO

Distribuidor central

Componente que reúne várias conexões de campo em uma conexão principal. (Ref.: tipo de produto: distribuidor central.)

Codificação A

Identificação da codificação mecânica informada para os conectores M12 dos slots; não substitui a verificação da pinagem elétrica. (Ref.: conexão elétrica dos slots.)

Grau de proteção IP67

Classificação de proteção declarada para o invólucro; a instalação das conexões deve ser considerada para preservar essa proteção. (Ref.: grau de proteção IP67.)

Capacidade de carga por slot

Limite de corrente especificado individualmente para cada posição de conexão. (Ref.: 4 A por slot.)

Conexão principal M23

Interface principal do distribuidor, especificada com 19 contatos. (Ref.: conexão elétrica principal: 1 × M23, 19 contatos.)
