EBC010 IFM - Distribuidor Central IFM Automação Industrial 8 Portas M12 PNP IP67

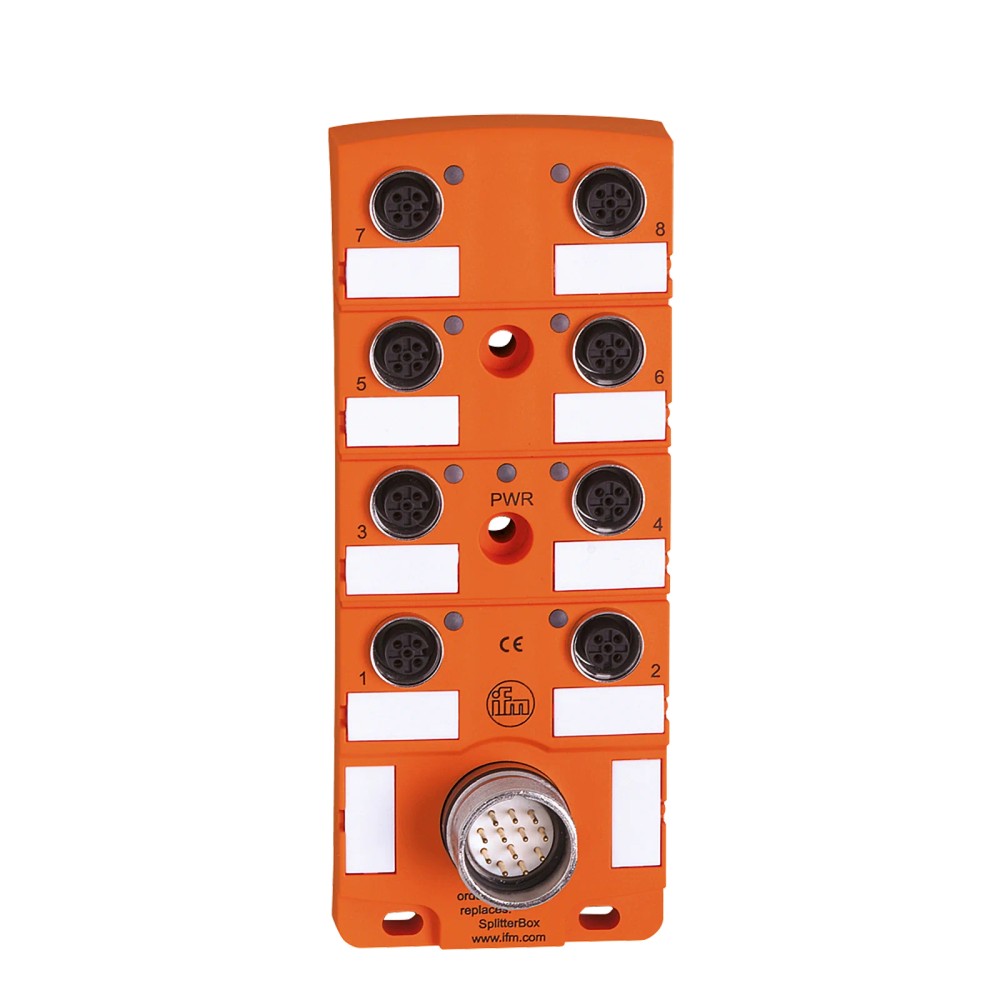

Imagem meramente ilustrativa

R$ 1.233,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EBC010
EAN: 4021179249003
NCM do produto: 85366990

Destaques do Produto Portas 8 conexões M12...mais

Fechar menu

Saiba mais sobre: "EBC010 IFM - Distribuidor Central IFM Automação Industrial 8 Portas M12 PNP IP67"

Destaques do Produto

Portas

8 conexões M12

Tipo de saída

PNP

Proteção

IP67

Conexão principal

M23, 12 contatos

Corrente máxima total

12 A

Corrente máxima por slot

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor central IFM EBC010, 8 portas M12, PNP, IP67

O IFM EBC010 é um distribuidor central para conectar dispositivos em aplicações de automação industrial. Possui 8 conexões M12 para slots, saída PNP e grau de proteção IP67. O invólucro é de PA e os contatos são banhados a ouro. A conexão elétrica principal é M23.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Distribuidor central
Modelo / SKU	EBC010
Número de portas	8
Conexão dos slots	8 x M12, codificação A, 4 contatos
Saída	PNP
Conexão elétrica principal	1 x M23, 12 contatos
Grau de proteção	IP67
Material do invólucro	PA
Dimensões	152 x 60 x 33 mm
Peso	304,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que necessitem de um distribuidor central com 8 slots M12 e saída PNP.
Uso em máquinas-ferramenta e aplicações relacionadas a refrigerantes e lubrificantes, conforme descrição do produto.
Instalações que atendam à conexão principal M23 e aos limites elétricos e ambientais especificados.

⚠ Considere outro se precisa de:

Não selecione quando a instalação exigir conexão principal diferente de M23 ou conexão de slot incompatível com M12 codificação A; confirme também o número e a disposição dos contatos.
Não exceda 4 A por slot nem 12 A de carga total.
Não utilize fora da faixa de temperatura especificada de -25 a 80 °C ou em condições que não atendam ao grau de proteção IP67.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: distribuição de conexões em sistemas de automação industrial e máquinas-ferramenta.
Aplicação descrita no catálogo: uso em contextos industriais associados a refrigerantes e lubrificantes; a ficha não detalha composição do fluido, método de exposição ou condições de limpeza.
Possibilidade de uso: conexão de até oito dispositivos M12 codificação A em uma instalação PNP, desde que pinagem, alimentação e cargas sejam compatíveis com os limites do produto. Validar o esquema elétrico no datasheet antes de energizar.
Operação condicionada à faixa de temperatura de -25...80 °C, à carga máxima de 4 A por slot e 12 A total e às condições necessárias para manter IP67.

COMO ESCOLHER

Antes de comprar o Distribuidor central IFM EBC010, 8 portas M12, PNP, IP67, verifique estes pontos:

Escolha o EBC010 quando

O sistema requer um distribuidor central com 8 slots M12 codificação A, saída PNP, conexão principal M23 de 12 contatos e corrente dentro dos limites de 4 A por slot e 12 A total.

Procure outra configuração quando

A arquitetura exigir outro número ou tipo de conexões, outra configuração de saída ou limites de corrente diferentes. Compare a pinagem e os requisitos elétricos do sistema com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Distribuidor central	Classificação do componente.
Modelo	EBC010	Código do produto IFM.
Aplicação	Aplicações industriais e de automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações descritas na ficha do produto.
Marca	IFM	Fabricante informado no anúncio.
Part number do catálogo	ZDO8H059MSS0000-00STAK120MSS	Identificador apresentado no conjunto de dados do catálogo.

Dados elétricos
Tensão de alimentação DC	10...30 V DC	Faixa informada; supply class 2 conforme cULus.
Corrente máxima por slot	4 A	Limite de carga individual informado.
Corrente máxima total	12 A	Limite de carga total informado para o distribuidor.
Função elétrica / saída	PNP	Tipo de saída indicado na ficha.

Conexões e distribuição
Quantidade de slots	8	Número de portas para conexão de dispositivos.
Conexão dos slots	8 x M12, codificação A, 4 contatos, contatos dourados	Configuração elétrica de cada conexão de slot.
Torque de aperto dos slots	0,8...1,5 Nm	Máximo de aperto informado para conexões M12.
Conexão elétrica principal	1 x M23, 12 contatos dourados	Conexão principal indicada para ligação elétrica.
Torque de aperto da conexão principal	0,8...1,5 Nm	Máximo de aperto informado para conexão M23.

Indicação de estado
LEDs de status de chaveamento	8 x LED amarelo	Indicação individual de status de chaveamento.
LED de operação	1 x LED verde	Indicação de operação.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção informado para o produto; a instalação deve respeitar as condições de montagem e conexão.
Faixa de temperatura	-25...80 °C	Faixa de temperatura especificada.
Certificado UL de invólucro	Type 1	Classificação informada na ficha.
Certificações	cULus Listed, CE, UKCA	Certificações listadas nos dados do produto.

Dados mecânicos
Material do invólucro	PA	Material indicado para o invólucro.
Formato do invólucro	Retangular	Formato informado nos atributos do catálogo.
Montagem	Montagem pela parede traseira	Método de montagem informado.
Dimensões	152 x 60 x 33 mm	Dimensões externas informadas no catálogo.
Peso	304,5 g	Peso registrado nos dados do catálogo.
Sem silicone	Sim	Característica indicada na ficha.
Contatos banhados a ouro	Sim	Tratamento dos contatos informado para conexões.

Acessórios incluídos
Capas de proteção	2	Quantidade incluída conforme dados do produto.
Etiquetas de identificação	8	Quantidade incluída conforme dados do produto.

Identificadores comerciais
SKU	EBC010	Código de identificação do anúncio.
GTIN	4021179249003	Identificador comercial informado.
NCM	8536.69.90	Classificação fiscal apresentada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; não trate o EBC010 como interface de rede ou módulo de comunicação.

Conexões

Elétrica Conexão elétrica principal: 1 x M23, 12 contatos dourados, torque máximo de aperto informado de 0,8...1,5 Nm. Slots: 8 x M12, codificação A, 4 contatos dourados, torque máximo de aperto informado de 0,8...1,5 Nm. Saída PNP. Alimentação especificada: 10...30 V DC, supply class 2 conforme cULus. Corrente máxima: 4 A por slot e 12 A total.

Processo Não há conexão de processo fluido especificada; M12 e M23 são conexões elétricas do distribuidor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com oito conexões M12 codificação A e dispositivos eletricamente compatíveis com saída PNP	✓	A ficha especifica oito slots M12 codificação A e saída PNP; confirme pinagem e requisitos elétricos dos dispositivos.
Instalação que exige corrente superior a 4 A em um slot	✗	A corrente máxima informada por slot é 4 A.
Instalação que exige corrente total superior a 12 A	✗	A capacidade de carga total informada é 12 A.
Sistema que requer protocolo de comunicação de rede no distribuidor	✗	Não há protocolo de comunicação indicado na ficha do produto.
Montagem em ambiente cuja temperatura esteja fora de -25...80 °C	✗	A faixa de temperatura especificada é -25...80 °C.
Conexão principal requerida diferente de M23	✗	A conexão principal especificada para o produto é 1 x M23.

INSTALAÇÃO

Como instalar o Distribuidor central IFM EBC010, 8 portas M12, PNP, IP67

Confirme que o modelo EBC010, a saída PNP e o número de slots atendem ao projeto.
Verifique a alimentação DC prevista no sistema e mantenha-a dentro de 10...30 V DC; observe a indicação supply class 2 conforme cULus.
Confira a pinagem e a compatibilidade elétrica dos dispositivos antes de conectá-los aos slots M12 codificação A.
Fixe o distribuidor pela parede traseira, conforme o método de montagem especificado.
Conecte a ligação principal M23 e os cabos M12; aperte as conexões dentro do intervalo informado de 0,8...1,5 Nm.
Confirme que a corrente não ultrapassa 4 A em cada slot nem 12 A no total e verifique os LEDs de operação e chaveamento após a energização.

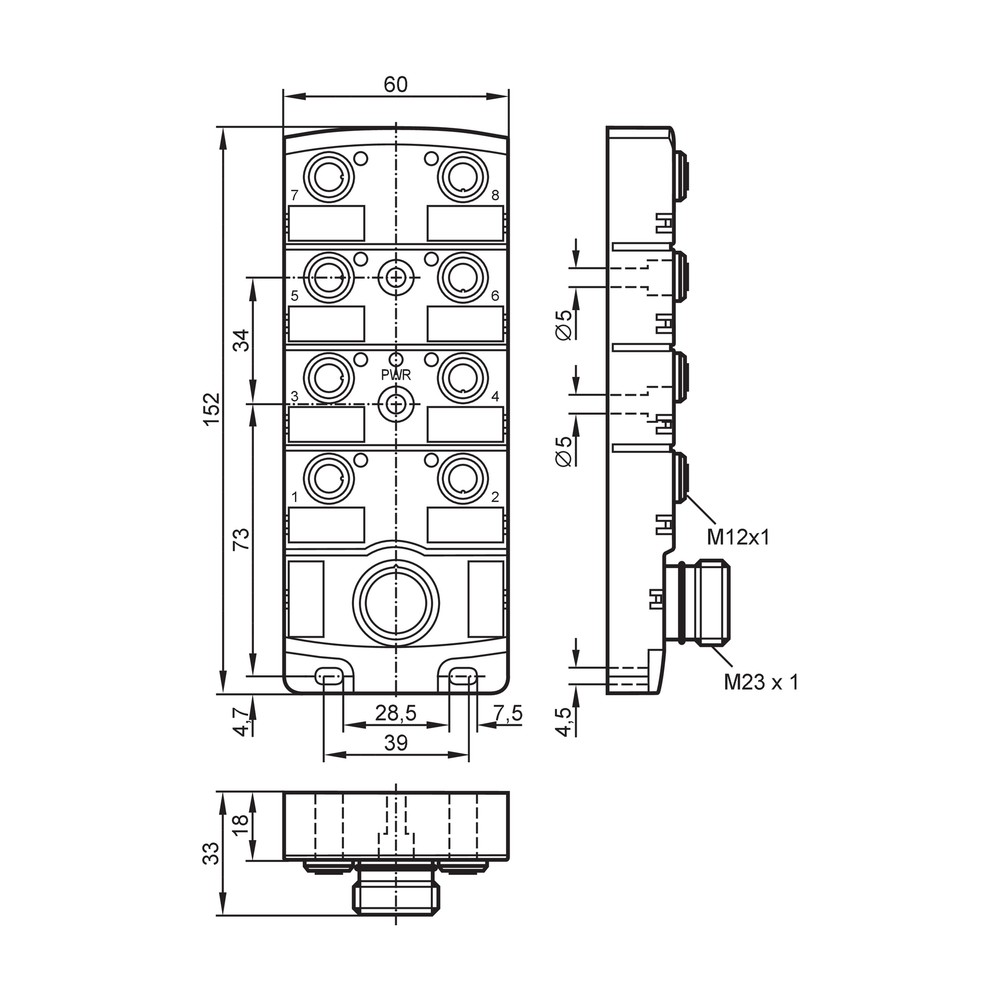

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 capas de proteção
8 etiquetas de identificação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um ou mais dispositivos conectados não apresentam chaveamento.	Possível ausência de alimentação, conexão incompleta ou incompatibilidade de pinagem no slot.	Confira a alimentação DC, inspecione o acoplamento M12 e compare a pinagem do dispositivo com o esquema do datasheet; observe o LED amarelo correspondente.
O distribuidor não indica operação.	Alimentação ausente ou fora da faixa especificada, ou falha na conexão principal.	Meça a tensão de alimentação nos limites de 10...30 V DC e verifique o acoplamento e o cabeamento da conexão M23; observe o LED verde.
A proteção contra ingresso não é mantida na instalação.	Conexões ou capas de proteção não estão corretamente acopladas ou apertadas.	Inspecione o assentamento das conexões e capas e confira o torque informado de 0,8...1,5 Nm; verifique as condições de montagem exigidas para IP67.
Desarme, aquecimento ou interrupção associada à carga conectada.	A corrente pode exceder o limite de 4 A por slot ou 12 A total.	Meça ou calcule a corrente de cada circuito e a soma das cargas; compare os valores com os limites especificados antes de substituir o distribuidor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EBC010 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EBC010 e para que serve?

É um distribuidor central para aplicações de automação industrial, com oito slots M12 e saída PNP. A conexão principal é M23.

Quais conexões elétricas e limites de corrente devo conferir?

A ficha especifica oito slots M12 codificação A, com quatro contatos, e uma conexão principal M23 de 12 contatos. O limite é 4 A por slot e 12 A no total.

O que acompanha o distribuidor?

Os acessórios listados são duas capas de proteção e oito etiquetas de identificação.

Este produto serve para um sistema que exige corrente acima de 4 A em uma porta?

Não, a corrente máxima indicada para cada slot é 4 A. Verifique também o limite total de 12 A para a carga conectada.

Posso usar o EBC010 fora da faixa de temperatura indicada?

A ficha especifica operação entre -25 e 80 °C. Para condições fora dessa faixa, consulte o fabricante antes da seleção.

Um dispositivo conectado não chaveia; o que verifico antes de trocar o distribuidor?

Verifique primeiro a alimentação, o acoplamento M12 e a compatibilidade de pinagem do dispositivo. O LED amarelo correspondente indica o status de chaveamento.

O LED de operação está apagado: qual pode ser a causa?

Uma causa possível é ausência de alimentação ou falha na conexão principal. Confira a tensão dentro da faixa de 10...30 V DC e inspecione a ligação M23.

Devo comprar este distribuidor ou procurar um modelo com outro número de portas?

Escolha o EBC010 quando forem necessários oito slots M12 codificação A e os demais requisitos elétricos forem compatíveis. Para outra quantidade de portas, selecione uma configuração cujo número de slots corresponda ao projeto.

Que cuidados tomar ao instalar as conexões?

Confira pinagem e compatibilidade elétrica antes de energizar e use o torque informado de 0,8...1,5 Nm nas conexões. Respeite os limites de corrente para cada slot e para o conjunto.

O EBC010 é compatível com um protocolo de rede específico?

A ficha fornecida não informa protocolo de comunicação. Consulte o datasheet do fabricante para confirmar a arquitetura elétrica e não o selecione como interface de rede sem essa validação.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída eletrônica indicado para o distribuidor; a compatibilidade depende da entrada dos dispositivos conectados.

M12 codificação A

Tipo e codificação dos conectores dos slots; a conexão mecânica não garante, por si só, compatibilidade elétrica ou de pinagem.

M23

Tipo de conexão elétrica principal especificado para a ligação do distribuidor.

IP67

Grau de proteção informado para o produto; a manutenção da proteção depende da instalação e do acoplamento corretos.

Corrente por slot

Limite de corrente indicado para cada conexão individual do distribuidor.
