Tag RFID IFM E80416 - 13,56 MHz Industrial (5un)

Pré-visualizar: E80416 IFM - Tag RFID ifm Identificação industrial 13,56 MHz 22x20,5mm 5un

E80416 IFM - Tag RFID ifm Identificação industrial 13,56 MHz 22x20,5mm 5un

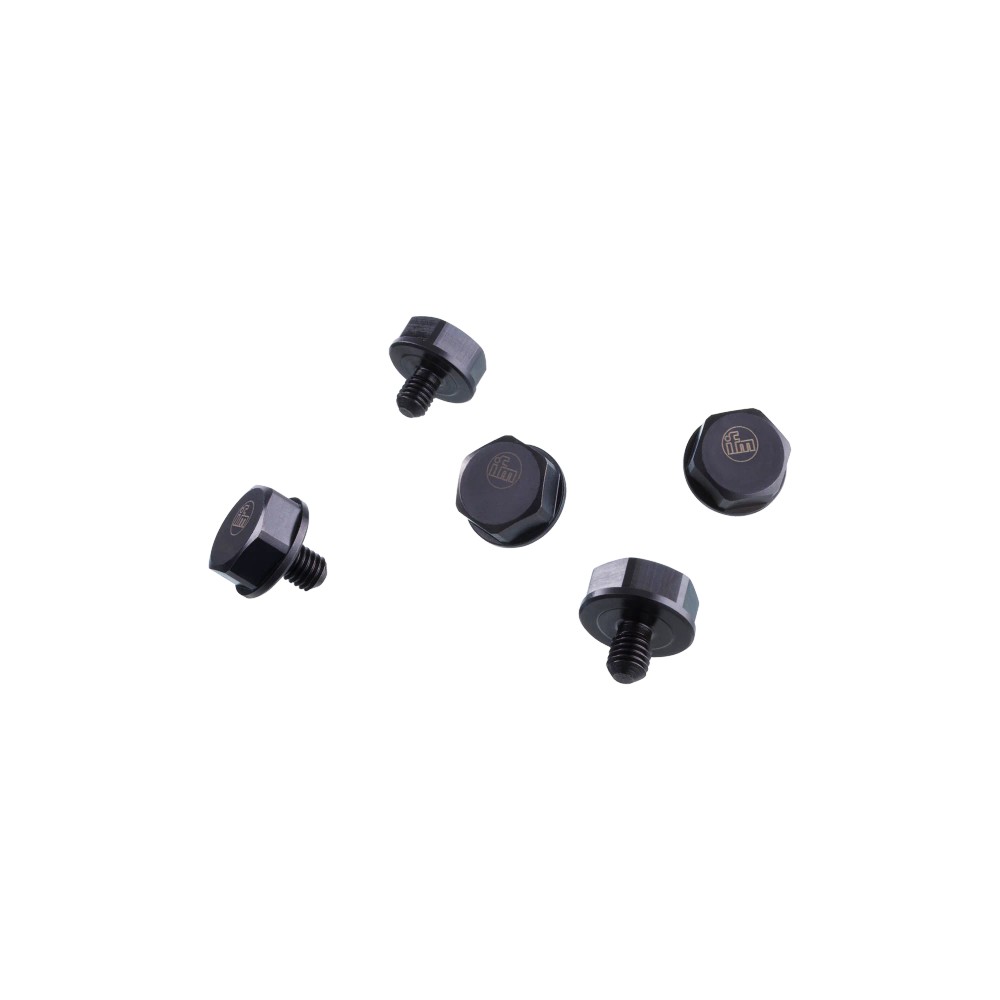

Imagem meramente ilustrativa

R$ 1.332,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E80416
EAN: 4021179326773
NCM do produto: 85235210

Destaques do Produto Frequência 13,56 MHz...mais

Fechar menu

Saiba mais sobre: "E80416 IFM - Tag RFID ifm Identificação industrial 13,56 MHz 22x20,5mm 5un"

Destaques do Produto

Frequência

13,56 MHz

Padrão

ISO 15693

Memória

FRAM, 16.384 bits

Dimensões e rosca

Ø 22 × 20,5 mm; M8 × 1,25

Temperatura de operação

-40 a 85 °C

Embalagem

5 unidades

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tag RFID ifm E80416 ID-TAG/22X20,5 M8x1,25, 13,56 MHz, Ø 22 × 20,5 mm, embalagem com 5 unidades

A ifm E80416 é uma tag RFID passiva para identificação industrial de componentes e objetos. Opera a 13,56 MHz e utiliza o padrão ISO 15693 com memória FRAM de 16.384 bits. Seu formato é Ø 22 × 20,5 mm, com rosca M8 × 1,25. A embalagem contém 5 tags.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Tag RFID para identificação industrial
Modelo	ID-TAG/22X20,5 -M8X1,25
Frequência de operação	13,56 MHz
Padrão RFID	ISO 15693
Tipo de memória	FRAM
Capacidade de memória	16.384 bits; 256 blocos de 8 bytes
Dimensões	Ø 22 mm × 20,5 mm
Rosca	M8 × 1,25
Temperatura de operação	-40 a 85 °C
Quantidade por embalagem	5 unidades

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Identificação industrial por RFID em aplicações que utilizem leitor compatível com 13,56 MHz e ISO 15693.
Instalações que aceitem as dimensões Ø 22 × 20,5 mm e fixação por rosca M8 × 1,25 ou colagem sobre a superfície.
Aplicações com montagem em superfícies metálicas ou não metálicas, conforme a modalidade de instalação indicada para a tag.

⚠ Considere outro se precisa de:

Leitores que não sejam compatíveis com a frequência de 13,56 MHz e o padrão ISO 15693; a ficha não declara compatibilidade com outros padrões.
Aplicações que exijam operação fora da faixa de -40 a 85 °C.
Locais de instalação sem espaço para o corpo de Ø 22 × 20,5 mm ou sem possibilidade de acomodar a rosca M8 × 1,25, quando a fixação for aparafusada.

APLICAÇÕES E USO

Identificação industrial de peças ou objetos em sistemas RFID que utilizem 13,56 MHz e ISO 15693; a compatibilidade depende também do leitor e da configuração do sistema.
Instalações com fixação aparafusada pela rosca M8 × 1,25 ou colagem sobre a superfície, em metal ou não metal, conforme indicado na ficha.
Uso em ambientes cuja temperatura de operação permaneça entre -40 e 85 °C.
A ficha associa distâncias de leitura específicas a determinados modelos de antena/leitor; consulte os valores listados em specGroups e confirme a configuração instalada.

COMO ESCOLHER

Antes de comprar o Tag RFID ifm E80416 ID-TAG/22X20,5 M8x1,25, 13,56 MHz, Ø 22 × 20,5 mm, embalagem com 5 unidades, verifique estes pontos:

Escolha a E80416

Quando o sistema de identificação usar RFID a 13,56 MHz com padrão ISO 15693 e a aplicação exigir uma tag com memória FRAM de 16.384 bits, formato Ø 22 × 20,5 mm e temperatura de operação entre -40 e 85 °C.

Verifique o leitor e a montagem antes da compra

Confirme no leitor ou na documentação do sistema a compatibilidade com ISO 15693 e 13,56 MHz. Confira também o espaço disponível e se a instalação será aparafusada pela rosca M8 × 1,25 ou colada. A ficha não especifica compatibilidade com protocolos diferentes.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Tipo de produto	Tag RFID; etiqueta de identificação	Identificação industrial.
Fabricante	ifm	Marca informada para o produto.
Modelo	ID-TAG/22X20,5 -M8X1,25	Designação do modelo.
SKU / Part number	E80416	Código do produto.
GTIN	4021179326773	Identificador comercial informado.
Categoria	Processamento de imagens / identificação; RFID	Classificação informada nos dados do produto.
Quantidade por embalagem	5 peças	Conteúdo da embalagem informado no anúncio.

Comunicação e memória
Frequência de operação	13,56 MHz	Frequência RFID especificada.
Padrão RFID	ISO 15693	Padrão de comunicação informado para a tag.
Tipo de chip	MB89R118C	Identificação do chip informada nos dados técnicos.
Tipo de memória	FRAM	Tecnologia de memória indicada para o produto.
Capacidade de memória	16.384 bits	Capacidade total indicada.
Número de blocos	256	Organização da memória informada.
Tamanho do bloco	8 bytes	Tamanho de cada bloco de memória informado.

Distância de leitura informada
ANT410 / DTI110 / DTI410	10 mm	Distância associada aos modelos indicados na ficha.
ANT411 / DTI111 / DTI411	12 mm	Distância associada aos modelos indicados na ficha.
ANT420 / DTI120 / DTI420	10 mm	Distância associada aos modelos indicados na ficha.
ANT421 / DTI121 / DTI421	17 mm	Distância associada aos modelos indicados na ficha.
ANT430 / DTI130 / DTI430	15 mm	Distância associada aos modelos indicados na ficha.
ANT431 / DTI131 / DTI431	18 mm	Distância associada aos modelos indicados na ficha.
ANT513 / DTI213 / DTI513	22 mm	Distância associada aos modelos indicados na ficha.
ANT515 / DTI215 / DTI515	10 mm	Distância associada aos modelos indicados na ficha.

Condições ambientais
Temperatura ambiente / operação	-40 a 85 °C	Faixa de operação informada.
Temperatura de armazenamento	-40 a 125 °C	Faixa de armazenamento informada; não deve ser confundida com a faixa de operação.
Temperatura de pico passiva	125 °C	Valor indicado para condição passiva, distinto da temperatura operacional.
Temperatura operacional ativa	-40 a 85 °C	Faixa operacional ativa informada.

Dados mecânicos e montagem
Dimensões	Ø 22 mm; comprimento 20,5 mm	Dimensões físicas informadas.
Rosca	M8 × 1,25	Rosca indicada na designação do modelo.
Material	Aço; PA 6	Materiais informados para o produto.
Tipo de montagem	Em metal e não metal; aparafusar ou colar sobre a superfície	Métodos e tipos de superfície de montagem indicados.

Certificações e classificação
Certificações	CE, UKCA	Certificações listadas nos dados do produto.
NCM	8523.52.10	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• RFID a 13,56 MHz.

• Padrão ISO 15693.

• Memória FRAM; a ficha identifica o chip como MB89R118C.

Conexões

Elétrica Tag RFID passiva, sem conexão elétrica cabeada indicada na ficha. A comunicação ocorre por RFID; use leitor compatível com 13,56 MHz e ISO 15693.

Processo Não possui conexão de processo fluido. A fixação mecânica é identificada como rosca M8 × 1,25; a ficha também indica possibilidade de colagem sobre a superfície.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Leitor RFID de 13,56 MHz compatível com ISO 15693	✓	A frequência e o padrão correspondem aos dados informados para a tag.
Leitor de frequência ou padrão diferente	✗	A ficha confirma apenas 13,56 MHz e ISO 15693; não declara compatibilidade com outros padrões.
Montagem em superfície metálica ou não metálica	✓	A ficha indica montagem em metal e não metal, com fixação por aparafusamento ou colagem sobre a superfície.
Ambiente com temperatura de operação entre -40 e 85 °C	✓	Essa é a faixa de temperatura de operação informada para o produto.
Aplicação que exige operação acima de 85 °C ou abaixo de -40 °C	✗	A condição excede a faixa de temperatura de operação especificada.

INSTALAÇÃO

Como instalar o Tag RFID ifm E80416 ID-TAG/22X20,5 M8x1,25, 13,56 MHz, Ø 22 × 20,5 mm, embalagem com 5 unidades

Confirme que o leitor utilizado opera a 13,56 MHz e é compatível com ISO 15693.
Verifique o espaço disponível para as dimensões de Ø 22 × 20,5 mm e identifique a posição de instalação.
Escolha a modalidade de fixação indicada para a aplicação: aparafusamento pela rosca M8 × 1,25 ou colagem sobre a superfície.
Instale a tag na superfície metálica ou não metálica prevista, respeitando o método de fixação selecionado.
Consulte a distância de leitura correspondente ao modelo de antena/leitor utilizado e posicione o conjunto dentro dessa distância indicada.
Teste a leitura com o equipamento do sistema e confirme o reconhecimento antes de liberar a aplicação.

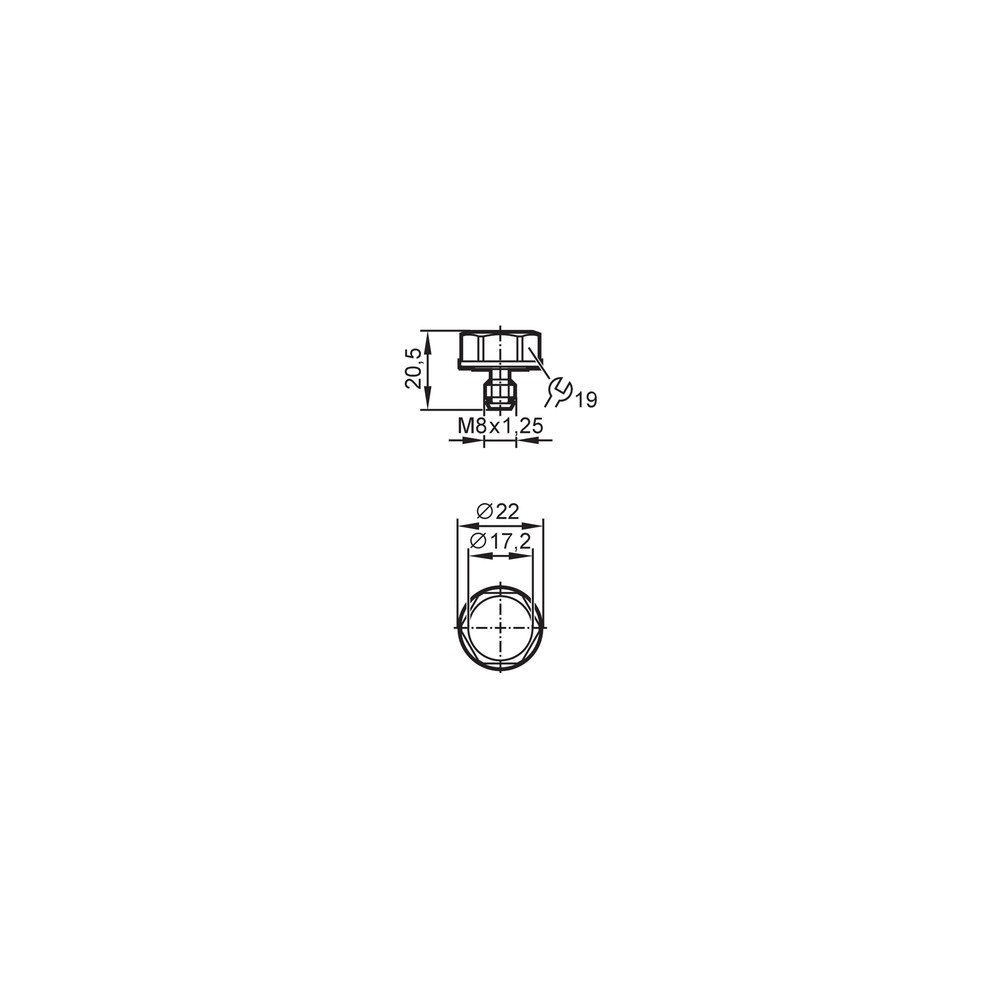

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O leitor não reconhece a tag.	Leitor com frequência ou padrão RFID diferente dos especificados para a tag.	Confira na identificação ou documentação do leitor se ele opera a 13,56 MHz e é compatível com ISO 15693.
A leitura ocorre apenas quando a tag é aproximada do leitor.	Distância entre tag e leitor acima do valor associado ao modelo utilizado.	Identifique o modelo de antena/leitor e compare a distância de instalação com o valor listado para esse modelo na ficha.
A leitura falha de forma intermitente após a instalação.	Posicionamento ou fixação que não mantém a tag na posição de leitura prevista.	Inspecione o assentamento da tag e repita o teste de leitura na posição instalada, confirmando a distância indicada para o leitor.
A tag apresenta falha em serviço em ambiente quente ou frio.	Temperatura de operação fora da faixa especificada.	Meça ou consulte a temperatura no local de operação e compare com o limite de -40 a 85 °C.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E80416 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a tag RFID E80416 e com quais leitores ela funciona?

É uma tag de identificação industrial que opera a 13,56 MHz com padrão ISO 15693. A ficha lista distâncias de leitura para modelos específicos de antenas/leitores; confirme também a compatibilidade do leitor com esse padrão.

Quantas tags vêm na embalagem e qual é a memória?

A embalagem contém 5 unidades. Cada tag utiliza memória FRAM de 16.384 bits, organizada em 256 blocos de 8 bytes.

Ela funciona com leitores de outra frequência ou protocolo?

A ficha especifica 13,56 MHz e ISO 15693, mas não declara compatibilidade com outras frequências ou padrões. Verifique a documentação do leitor antes de selecionar a tag.

Posso usar esta tag em uma aplicação com temperatura acima de 85 °C?

A temperatura de operação informada é de -40 a 85 °C. A ficha não indica operação ativa acima de 85 °C; o valor de armazenamento e o pico passivo não substituem a faixa operacional.

A tag não é lida; devo substituir o produto?

Antes de substituir, confirme se o leitor opera a 13,56 MHz e usa ISO 15693. Verifique também o modelo do leitor e a distância de leitura correspondente indicada na ficha.

A leitura fica intermitente depois de fixar a tag; o que verificar?

Confira se a tag está firmemente instalada e dentro da distância de leitura indicada para o leitor utilizado. A ficha não especifica causas adicionais para falhas intermitentes.

É melhor comprar a embalagem com cinco unidades ou tags avulsas?

Este anúncio especifica embalagem com 5 unidades. A ficha não apresenta uma opção avulsa; para dimensionar a compra, considere a quantidade necessária na aplicação.

Como escolher entre a E80416 e uma tag RFID de outro modelo?

Selecione a E80416 quando frequência, padrão ISO 15693, dimensões, fixação e faixa de temperatura atenderem ao sistema. Para outra tecnologia ou protocolo, consulte a ficha do leitor e a documentação do fabricante da alternativa.

Como instalar a E80416?

A ficha indica montagem em superfícies metálicas ou não metálicas, por aparafusamento ou colagem sobre a superfície. Confirme o espaço para Ø 22 × 20,5 mm e a compatibilidade mecânica da rosca M8 × 1,25 quando aparafusar.

A E80416 precisa de ligação elétrica cabeada?

A ficha não indica conexão elétrica cabeada ou pinagem para a tag. A comunicação especificada é RFID; consulte o datasheet e as instruções do leitor para configurar o sistema.

GLOSSÁRIO TÉCNICO

RFID

Tecnologia de identificação por radiofrequência usada para comunicação entre a tag e um leitor (Ref.: frequência de operação 13,56 MHz).

ISO 15693

Padrão RFID informado para a comunicação desta tag (Ref.: padrão RFID ISO 15693).

FRAM

Tipo de memória indicado para armazenar dados na tag (Ref.: tipo de memória FRAM).

Bloco de memória

Unidade de organização da memória; nesta tag, cada bloco tem 8 bytes (Ref.: 256 blocos).

M8 × 1,25

Designação da rosca indicada para a montagem aparafusada do modelo (Ref.: rosca M8 × 1,25).
