Tag RFID IFM E80414 para Recipientes Metálicos

Pré-visualizar: E80414 IFM - Tag RFID IFM Recipientes Metálicos IP68 860-930MHz

E80414 IFM - Tag RFID IFM Recipientes Metálicos IP68 860-930MHz

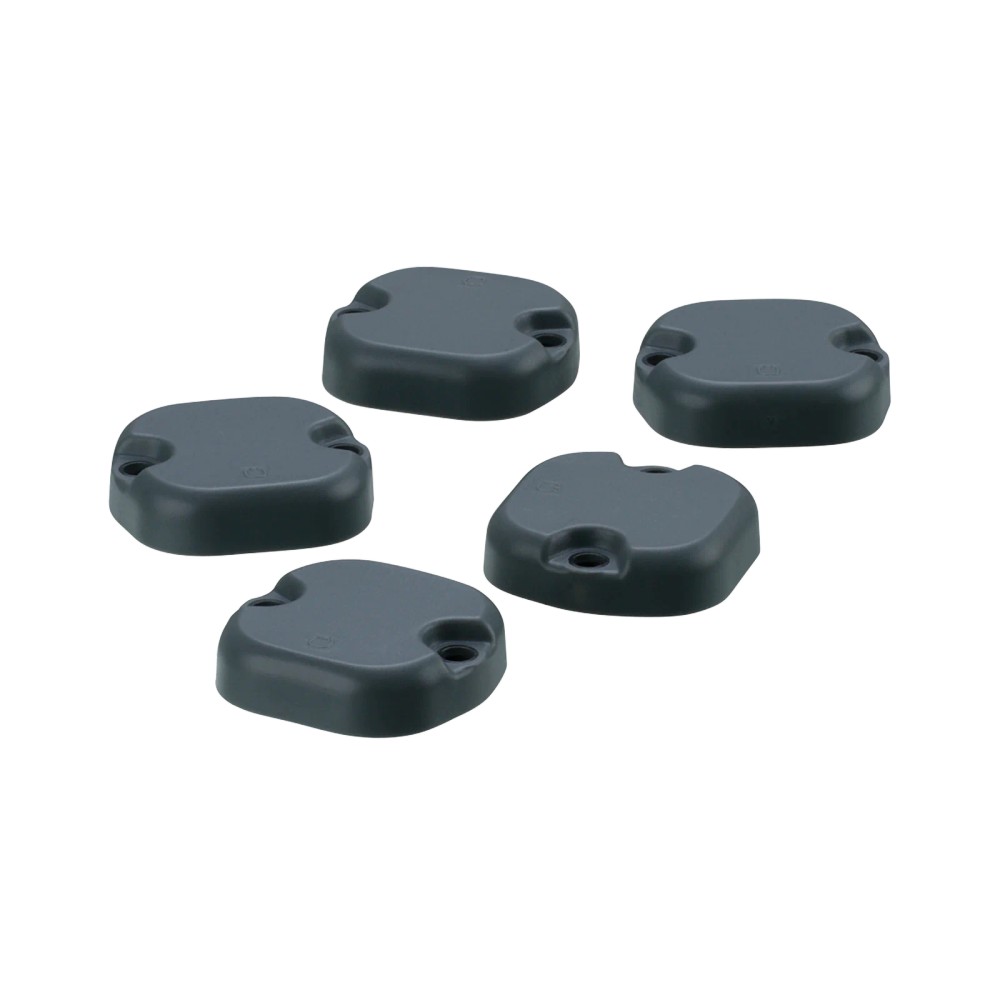

Imagem meramente ilustrativa

R$ 536,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E80414
EAN: 4021179321754
NCM do produto: 85235210

Destaques do Produto Aplicação Codificação...mais

Fechar menu

Saiba mais sobre: "E80414 IFM - Tag RFID IFM Recipientes Metálicos IP68 860-930MHz"

Destaques do Produto

Aplicação

Codificação RFID de recipientes metálicos

Frequência

860–930 MHz

Protocolo/padrão

EPC Class1 GEN2/ISO 18000-6C

Proteção

IP68

Dimensões

48 × 51 × 12,6 mm

Faixa de temperatura

−40 a 85 °C

Por que comprar IFM na Melhor Indústria?

Sobre o Tag RFID IFM E80414 ID-TAG/51x48x12,6/04 para recipientes metálicos, 860–930 MHz, IP68

A IFM E80414 é uma tag RFID destinada à codificação de recipientes metálicos. Opera na faixa de 860–930 MHz, segue o padrão EPC Class1 GEN2/ISO 18000-6C e possui proteção IP68. Seu invólucro mede 48 × 51 × 12,6 mm e a temperatura de operação informada é de −40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Tag RFID / etiqueta de ID
Modelo	ID-TAG/51x48x12,6/04
Aplicação indicada	Codificação RFID de recipientes metálicos
Frequência de operação	860–930 MHz
Padrão RFID	EPC Class1 GEN2/ISO 18000-6C
Memória	512 bit, EEPROM; EPC de 128 bit; TID de 8 Byte
Grau de proteção	IP68
Temperatura de operação	−40 a 85 °C
Dimensões	48 × 51 × 12,6 mm
Material do invólucro	Policarbonato-ABS

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Codificação RFID de recipientes metálicos, conforme a aplicação declarada para o produto.
Sistemas RFID que operem na faixa de 860–930 MHz e utilizem o padrão EPC Class1 GEN2/ISO 18000-6C.

⚠ Considere outro se precisa de:

Não selecionar sem validar a compatibilidade com a frequência regional e com o leitor/sistema RFID instalado; esses dados não são especificados para uma instalação particular.
Não presumir compatibilidade com aplicações que exijam dimensões, protocolo ou faixa de temperatura diferentes dos dados informados.

APLICAÇÕES E USO

Aplicação declarada: codificação RFID de recipientes metálicos. A ficha informa frequência de 860–930 MHz e padrão EPC Class1 GEN2/ISO 18000-6C; confirme que o leitor utilizado atende a esses parâmetros.
A ficha informa proteção IP68 e operação entre −40 e 85 °C. Verifique as condições reais de instalação e consulte o datasheet para os limites e condições de ensaio correspondentes.
Possibilidade a validar: uso em processo de identificação de recipientes dentro do alcance de leitura previsto para o conjunto de tag, leitor e antena. As distâncias informadas variam conforme os dispositivos citados e não constituem alcance universal.

COMO ESCOLHER

Antes de comprar o Tag RFID IFM E80414 ID-TAG/51x48x12,6/04 para recipientes metálicos, 860–930 MHz, IP68, verifique estes pontos:

Escolha a E80414

Quando a aplicação for codificação RFID de recipientes metálicos e o sistema utilizar 860–930 MHz com o padrão EPC Class1 GEN2/ISO 18000-6C. Confirme também espaço para as dimensões de 48 × 51 × 12,6 mm e atendimento à faixa de operação de −40 a 85 °C.

Avalie outra especificação

Procure uma tag com especificação compatível se o leitor não operar na faixa indicada, se o sistema usar outro padrão RFID ou se as condições físicas da instalação excederem os dados declarados. A ficha não informa método de fixação nem compatibilidade com modelos específicos de leitores.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tag RFID	Classificação informada no anúncio.
Descrição	Etiqueta de ID	Descrição do produto no anúncio.
Modelo	ID-TAG/51x48x12,6/04	Designação informada no conjunto de dados do produto.
Aplicação	Codificação RFID de recipientes metálicos	Aplicação declarada na ficha.
Marca	IFM	Marca informada no anúncio.
SKU / Part number	E80414	Código de identificação do produto.
GTIN	4021179321754	Identificador comercial informado na ficha.

Comunicação RFID e memória
Frequência de operação	860–930 MHz	Faixa de operação declarada.
Padrão RFID	EPC Class1 GEN2/ISO 18000-6C	Padrão de comunicação declarado.
Tipo de chip	Impinj Monza 4QT	Chip identificado nos dados do produto.
Tipo de memória	EEPROM	Tecnologia de memória declarada.
Tamanho de memória	512 bit	Capacidade total informada.
EPC	128 bit	Tamanho EPC informado.
TID	8 Byte	Tamanho do identificador TID informado.
Ciclos máximos de escrita	100000	Limite de ciclos de escrita informado.
Ciclos de leitura	Ilimitado	Dado informado na ficha para ciclos de leitura.

Condições ambientais e proteção
Grau de proteção	IP68	Classificação de proteção declarada; consulte a documentação do fabricante para condições de ensaio e instalação.
Temperatura ambiente	−40 a 85 °C	Faixa de temperatura ambiente informada.
Temperatura de operação	−40 a 85 °C	Faixa de operação declarada nos dados do produto.
Temperatura de armazenamento	−40 a 85 °C	Faixa de armazenamento informada.
Temperatura passiva de pico	85 °C	Valor de temperatura passiva máxima indicado na ficha.

Dados mecânicos
Dimensões	48 × 51 × 12,6 mm	Dimensões totais declaradas; conferir o desenho dimensional para planejamento de montagem.
Largura	48 mm	Dimensão informada nos atributos do produto.
Comprimento	51 mm	Dimensão informada nos atributos do produto.
Espessura	12,6 mm	Dimensão informada nos atributos do produto.
Material do invólucro	Policarbonato-ABS	Material declarado para o invólucro.
Peso	126,3 g	Peso informado no conjunto de dados do produto.

Distâncias de leitura informadas
Distância de leitura com DTE80x	1,2 m	Valor indicado para o dispositivo/série DTE80x; depende da configuração de leitura.
Distância de leitura com ANT820 / ANT920	1 m	Valor indicado para as antenas identificadas; depende da configuração de leitura.
Distância de leitura com ANT860 / ANT960	3 m	Valor indicado para as antenas identificadas; depende da configuração de leitura.

Fornecimento e classificação
Quantidade por embalagem	5 peças	Quantidade de embalagem indicada nos dados de catálogo.
NCM	8523.52.10	Classificação informada no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• RFID: EPC Class1 GEN2/ISO 18000-6C.

• Frequência de operação: 860–930 MHz.

• A compatibilidade com um leitor específico não está identificada na ficha; confirme se ele suporta o padrão e a faixa de frequência da tag.

Conexões

Elétrica A ficha disponibilizada não informa conexão elétrica, alimentação ou pinagem. Não é possível especificar ligação elétrica para esta tag RFID.

Processo Não se aplica como conexão de processo convencional. A aplicação declarada é a codificação RFID de recipientes metálicos; o método de montagem não está especificado na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Codificação RFID de recipientes metálicos com sistema compatível com EPC Class1 GEN2/ISO 18000-6C e 860–930 MHz	✓	Corresponde à aplicação e aos dados de comunicação declarados para o produto.
Leitor RFID cuja frequência ou padrão de comunicação não corresponda aos dados da tag	✗	A ficha informa operação em 860–930 MHz e padrão EPC Class1 GEN2/ISO 18000-6C; não há evidência de compatibilidade com outros padrões ou faixas.
Instalação que requer conexão elétrica ou pinagem convencional	✗	A ficha não especifica conexão elétrica, alimentação ou pinagem para a tag.
Aplicação que exige dimensões diferentes de 48 × 51 × 12,6 mm	✗	As dimensões declaradas podem não atender ao espaço disponível; valide o desenho dimensional antes da seleção.

INSTALAÇÃO

Como instalar o Tag RFID IFM E80414 ID-TAG/51x48x12,6/04 para recipientes metálicos, 860–930 MHz, IP68

Confirme que a aplicação é a codificação RFID de recipientes metálicos e que a faixa de frequência e o padrão do sistema correspondem aos da tag.
Verifique as dimensões da tag e o espaço de instalação usando o desenho dimensional do fabricante.
Consulte o datasheet para confirmar condições de instalação e orientações de montagem; o método de fixação não está especificado nos dados disponíveis.
Posicione a tag conforme o projeto e as instruções do fabricante do sistema RFID; a ficha não especifica alinhamento ou orientação de montagem.
Configure e valide a leitura com o leitor e a antena usados na aplicação, respeitando as compatibilidades de frequência e protocolo.
Após a instalação, confirme a leitura e a gravação de dados conforme o procedimento do sistema; não exceda os limites de operação declarados.

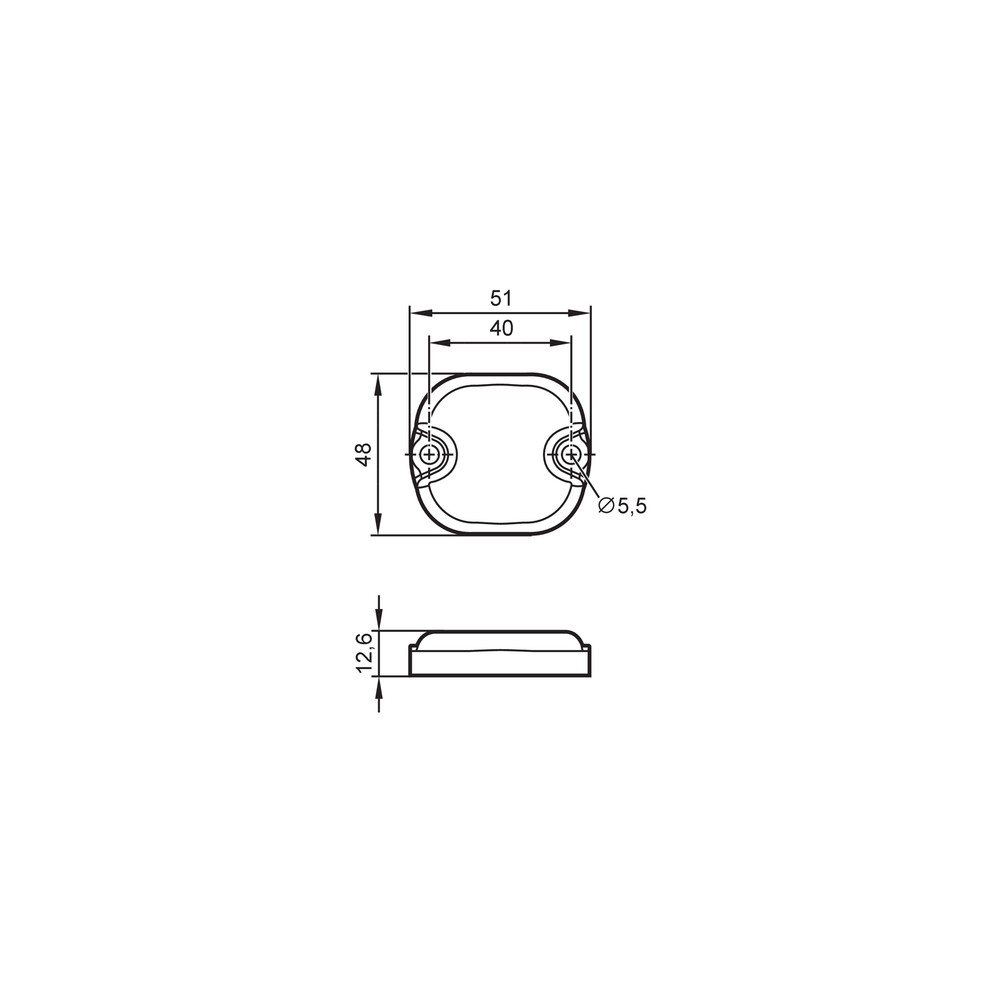

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A tag não é detectada pelo sistema RFID.	Possível incompatibilidade entre a frequência ou o padrão do leitor e os dados da tag, ou configuração inadequada do conjunto de leitura.	Confirme que o leitor opera em 860–930 MHz e suporta EPC Class1 GEN2/ISO 18000-6C; verifique também a configuração do leitor e da antena.
A leitura ocorre a uma distância menor que a esperada.	A distância depende do dispositivo de leitura e da antena; a ficha fornece valores diferentes para combinações específicas.	Identifique o leitor/antena utilizados e compare com as distâncias informadas para DTE80x, ANT820/ANT920 ou ANT860/ANT960; consulte o datasheet para condições de ensaio.
A tag não cabe ou não pode ser montada no local previsto.	O espaço disponível pode não atender às dimensões da tag ou o método de fixação pode não corresponder ao projeto.	Confira as dimensões de 48 × 51 × 12,6 mm no desenho dimensional e valide o método de montagem com a documentação do fabricante.
A tag apresenta falha após operação fora das condições previstas.	A temperatura ou as condições de instalação podem estar fora dos limites documentados para o produto.	Verifique o histórico de temperatura e compare com a faixa de operação de −40 a 85 °C; consulte o datasheet para as condições detalhadas de proteção IP68.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E80414 em português (Datasheet) Desenho em escala E80414 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E80414 e para que serve?

É uma tag RFID para codificação de recipientes metálicos. O produto utiliza o padrão EPC Class1 GEN2/ISO 18000-6C.

O que acompanha a embalagem?

Os dados de catálogo indicam embalagem com 5 peças. A ficha disponível não detalha outros itens incluídos.

Quais leitores são compatíveis com esta tag?

A compatibilidade depende do suporte a 860–930 MHz e ao padrão EPC Class1 GEN2/ISO 18000-6C. A ficha cita distâncias de leitura com DTE80x, ANT820/ANT920 e ANT860/ANT960, mas não apresenta uma lista completa de leitores compatíveis.

A E80414 funciona com um sistema RFID de outra frequência ou protocolo?

A ficha especifica 860–930 MHz e EPC Class1 GEN2/ISO 18000-6C. Não há dados que confirmem compatibilidade com outras frequências ou padrões.

Esta tag serve para recipientes não metálicos?

A aplicação declarada é a codificação RFID de recipientes metálicos. A ficha não informa desempenho ou indicação para recipientes de outros materiais.

Posso usar a tag fora da faixa de −40 a 85 °C?

A faixa de operação informada é de −40 a 85 °C. A ficha não confirma operação fora desses limites.

O leitor não detecta a tag; o que devo verificar antes de substituí-la?

Verifique se o leitor atende à faixa de 860–930 MHz e ao padrão EPC Class1 GEN2/ISO 18000-6C. Confira também a configuração do leitor e da antena e teste a tag conforme o procedimento do sistema.

A leitura está acontecendo a uma distância menor que a indicada; a tag está com defeito?

Não necessariamente: os valores de distância informados dependem do equipamento associado. Confirme se está usando uma das combinações citadas na ficha e consulte o datasheet para as condições de leitura.

A E80414 é vendida individualmente ou em conjunto?

O dado de catálogo indica embalagem com 5 peças. Confirme a unidade de fornecimento apresentada para o SKU no canal de compra.

Como devo instalar e validar a leitura da tag?

Confira dimensões e orientações no desenho dimensional e no datasheet, pois o método de fixação não está especificado nos dados disponíveis. Depois, valide a leitura com um leitor e uma antena compatíveis com frequência e padrão da tag.

GLOSSÁRIO TÉCNICO

RFID

Identificação por radiofrequência usada para comunicar com uma etiqueta sem contato elétrico convencional. (Ref.: frequência de operação 860–930 MHz)

EPC Class1 GEN2

Padrão de comunicação RFID identificado na ficha do produto. (Ref.: EPC Class1 GEN2/ISO 18000-6C)

EEPROM

Tipo de memória não volátil especificado para a tag. (Ref.: memória EEPROM, 512 bit)

EPC

Identificador eletrônico armazenado na tag, com tamanho indicado na ficha. (Ref.: EPC de 128 bit)

IP68

Grau de proteção declarado para o invólucro; as condições de ensaio devem ser consultadas na documentação do fabricante. (Ref.: grau de proteção IP68)
