Tag RFID IFM E80413 para Recipientes Metálicos

Pré-visualizar: E80413 IFM - Tag RFID IFM para recipientes metálicos IP68 860-930MHz

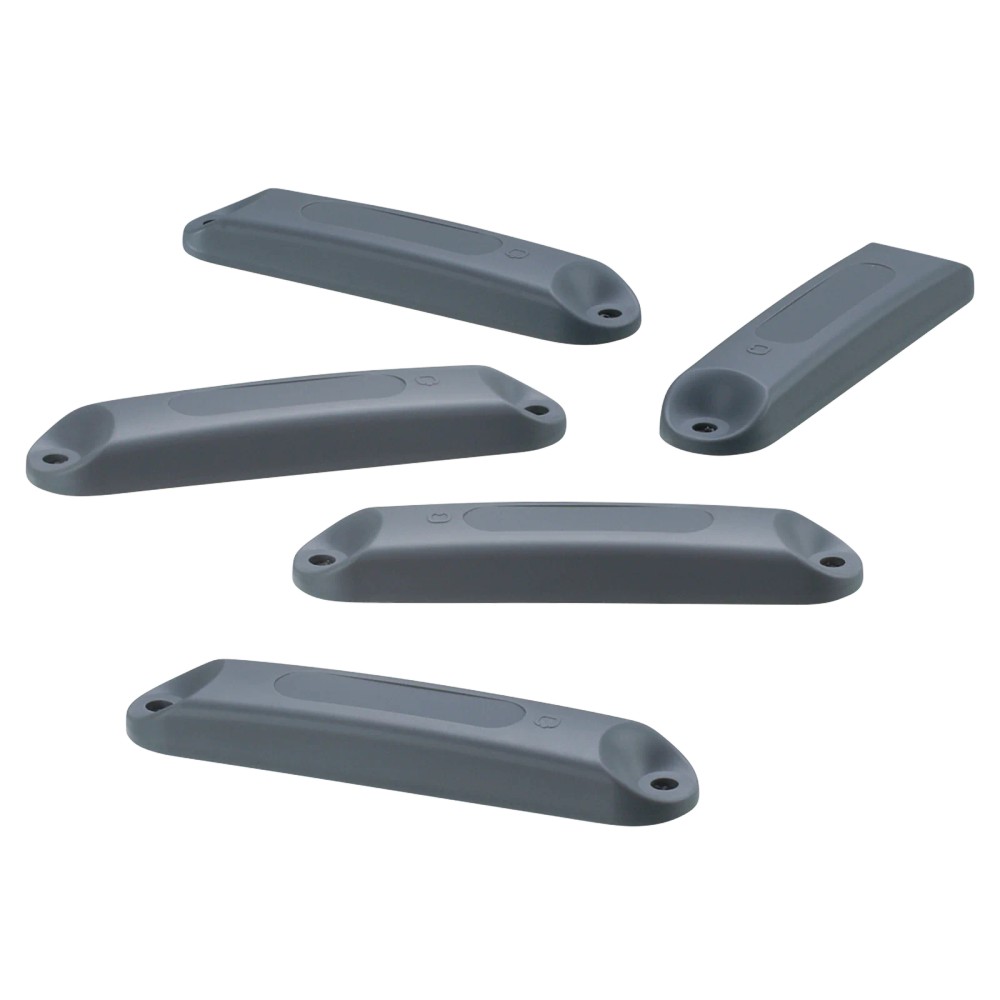

E80413 IFM - Tag RFID IFM para recipientes metálicos IP68 860-930MHz

Imagem meramente ilustrativa

R$ 424,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E80413
EAN: 4021179321747
NCM do produto: 85235210

Destaques do Produto Aplicação...mais

Fechar menu

Saiba mais sobre: "E80413 IFM - Tag RFID IFM para recipientes metálicos IP68 860-930MHz"

Destaques do Produto

Aplicação

Identificação/codificação de recipientes metálicos

Frequência

860–930 MHz

Padrão

EPC Class1 GEN2/ISO 18000-6C

Dimensões

110 × 25 × 12,9 mm

Condição ambiental

IP68; -40 a 85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tag RFID IFM E80413 para recipientes metálicos, 860–930 MHz, IP68

A IFM E80413 é uma etiqueta de identificação RFID destinada à codificação de recipientes metálicos. Opera na faixa de 860–930 MHz e utiliza o padrão EPC Class1 GEN2/ISO 18000-6C. Seu invólucro tem proteção IP68 e dimensões de 110 × 25 × 12,9 mm. A ficha informa operação ambiente de -40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

SKU / Part number	E80413
Aplicação	Codificação RFID de recipientes metálicos
Frequência de operação	860–930 MHz
Padrão RFID	EPC Class1 GEN2/ISO 18000-6C
Chip	Impinj Monza 4QT
Memória	EEPROM, 512 bit
Dimensões	110 × 25 × 12,9 mm
Proteção	IP68
Temperatura ambiente	-40 a 85 °C
Material do invólucro	Policarbonato-ABS

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Codificação RFID de recipientes metálicos, conforme aplicação indicada na ficha do produto.
Sistemas de leitura RFID que operem na faixa de 860–930 MHz e suportem EPC Class1 GEN2/ISO 18000-6C.

⚠ Considere outro se precisa de:

Não selecione para leitores que não operem na faixa de 860–930 MHz ou não suportem o padrão RFID especificado.
Não use como sensor de presença, conexão elétrica ou etiqueta de identificação visual; trata-se de uma tag RFID.

APLICAÇÕES E USO

Aplicação declarada: codificação RFID de recipientes metálicos em sistemas que utilizem RFID UHF na faixa de 860–930 MHz e o padrão EPC Class1 GEN2/ISO 18000-6C.
Possibilidade de uso com leitores e antenas listados na ficha: DTE80x, DTE90x, ANT820/ANT920 e ANT860/ANT960, respeitando as distâncias de leitura especificadas para cada família.
Para instalação em ambiente sujeito a umidade ou exposição ambiental, considere o grau IP68 e respeite a faixa de temperatura indicada; a ficha não detalha métodos de fixação nem condições específicas de imersão.

COMO ESCOLHER

Antes de comprar o Tag RFID IFM E80413 para recipientes metálicos, 860–930 MHz, IP68, verifique estes pontos:

Escolha a E80413

Quando a aplicação for codificação RFID de recipientes metálicos e o sistema leitor for compatível com 860–930 MHz e EPC Class1 GEN2/ISO 18000-6C.

Busque outra tag RFID

Quando o leitor exigir outra faixa de frequência ou outro padrão. A ficha não informa compatibilidade com protocolos ou frequências diferentes.

Verifique espaço e ambiente

Confirme se as dimensões de 110 × 25 × 12,9 mm cabem no ponto de instalação e se as condições atendem ao grau IP68 e à faixa ambiente de -40 a 85 °C.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tag RFID / etiqueta de ID	Elemento de identificação sem contato; aplicação declarada para codificação de recipientes metálicos.
Aplicação	Codificação RFID de recipientes metálicos	Aplicação indicada na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part number	E80413	Código de identificação do produto.
GTIN	4021179321747	Identificador comercial informado no anúncio.

Comunicação RFID
Tecnologia	RFID	Tecnologia de identificação indicada no anúncio.
Frequência de operação	860–930 MHz	Faixa de operação informada na ficha.
Padrão RFID	EPC Class1 GEN2/ISO 18000-6C	Padrão de comunicação informado para compatibilidade com leitores.
Tipo de chip	Impinj Monza 4QT	Identificação do chip conforme dados do produto.
Tipo de memória	EEPROM	Tecnologia de memória informada na ficha.
Tamanho da memória	512 bit	Capacidade declarada.
Código eletrônico de produto (EPC)	128 bit	Tamanho de EPC informado na ficha.
Identificador de TAG (TID)	8 Byte	Identificador da tag informado na ficha.
Ciclo de leitura máximo	Ilimitado	Limite de leitura declarado na ficha.
Ciclo de gravação máximo	100000	Limite de gravação declarado na ficha.

Leitura com dispositivos indicados
Distância de leitura DTE80x	0,8 m	Distância informada na ficha para a família DTE80x.
Distância de leitura DTE90x	1 m	Distância informada na ficha para a família DTE90x.
Distância de leitura ANT820 / ANT920	1 m	Distância informada na ficha para ANT820/ANT920.
Distância de leitura ANT860 / ANT960	4 m	Distância informada na ficha para ANT860/ANT960.

Condições ambientais
Grau de proteção	IP68	Grau de proteção declarado pelo fabricante.
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura informada para o ambiente.
Temperatura operacional (ativa)	-40 a 85 °C	Faixa operacional informada na ficha.
Temperatura pico (passiva)	85 °C	Temperatura de pico passiva informada na ficha.
Temperatura de armazenamento	-40 a 85 °C	Faixa de armazenamento informada na ficha.

Dados mecânicos
Dimensões	110 × 25 × 12,9 mm	Dimensões externas informadas para verificação de espaço de montagem.
Material do invólucro	Policarbonato-ABS	Material declarado para o invólucro.
Peso	93,7 g	Massa informada no dataset do produto.
Unidades por embalagem	5 peças	Quantidade por embalagem informada no dataset; confirmar a configuração comercial do anúncio.

COMPATIBILIDADE

Comunicação

• RFID UHF: 860–930 MHz.

• EPC Class1 GEN2/ISO 18000-6C.

• Compatibilidade declarada com leitores e antenas nas distâncias informadas na ficha: DTE80x, 0,8 m; DTE90x, 1 m; ANT820/ANT920, 1 m; ANT860/ANT960, 4 m. As distâncias são referências da ficha e dependem da configuração de leitura.

Conexões

Elétrica Não há conexão elétrica cabeada especificada; a identificação é feita por comunicação RFID sem contato. O leitor deve operar na faixa e no padrão indicados.

Processo Não aplicável: não possui conexão de processo mecânica, como rosca ou flange. A instalação física deve considerar as dimensões da tag e os requisitos do ponto de fixação, não detalhados na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Leitor RFID compatível com 860–930 MHz e EPC Class1 GEN2/ISO 18000-6C	✓	A frequência e o padrão correspondem aos dados informados para a tag.
Leitor DTE80x	✓	A ficha informa distância de leitura de 0,8 m para DTE80x.
Leitor DTE90x	✓	A ficha informa distância de leitura de 1 m para DTE90x.
Antenas ANT820 ou ANT920	✓	A ficha informa distância de leitura de 1 m para ANT820/ANT920.
Antenas ANT860 ou ANT960	✓	A ficha informa distância de leitura de 4 m para ANT860/ANT960.
Leitor de frequência ou padrão não especificado como compatível	✗	A ficha só confirma operação em 860–930 MHz e padrão EPC Class1 GEN2/ISO 18000-6C; não confirma os demais.

INSTALAÇÃO

Como instalar o Tag RFID IFM E80413 para recipientes metálicos, 860–930 MHz, IP68

Confirme que o leitor RFID opera entre 860 e 930 MHz e suporta EPC Class1 GEN2/ISO 18000-6C.
Verifique o espaço disponível para a tag usando as dimensões de 110 × 25 × 12,9 mm e o desenho dimensional.
Posicione a tag no recipiente metálico conforme o projeto de montagem; a ficha não especifica método ou ferragens de fixação.
Configure o leitor para o padrão e a faixa de frequência compatíveis com a tag.
Faça uma leitura de teste no local e valide a distância efetiva em relação à referência do leitor ou antena utilizado.
Registre o EPC/TID e valide a leitura na aplicação de identificação antes de colocar o processo em operação.

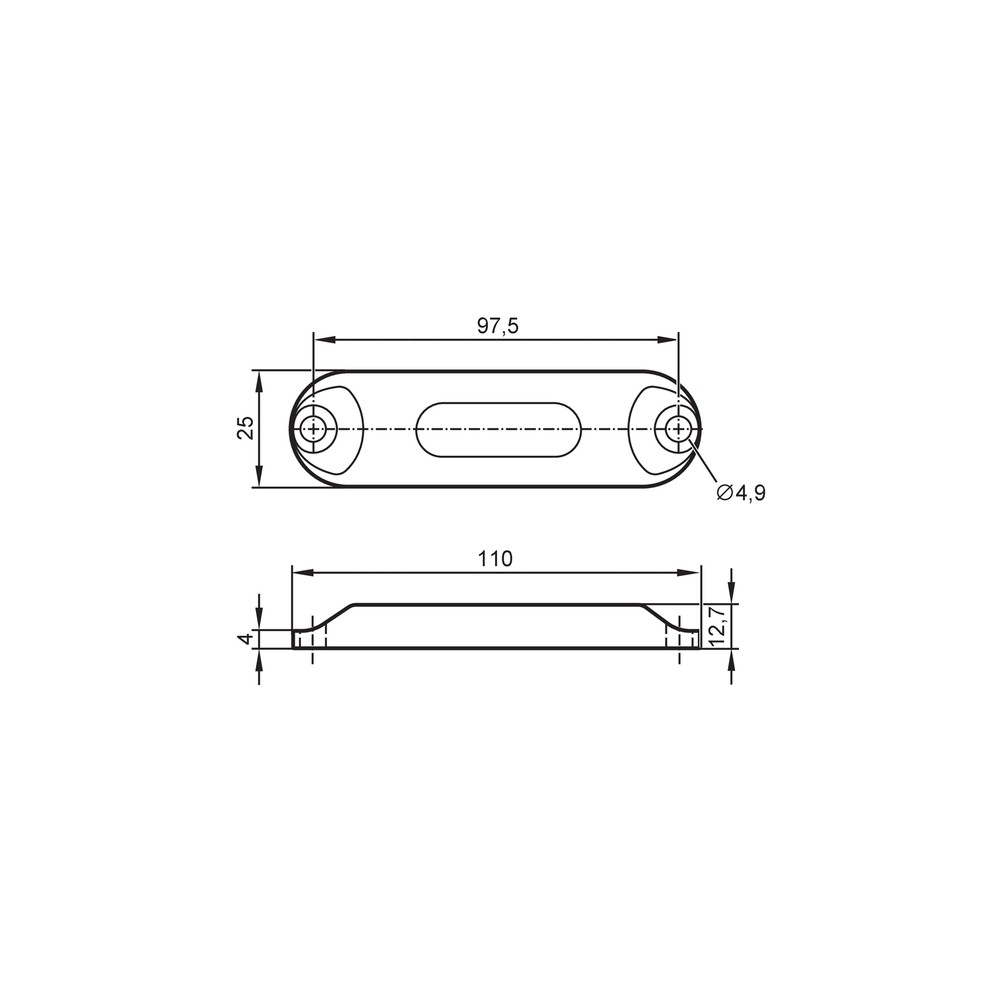

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O leitor não detecta a tag.	Leitor fora da faixa de 860–930 MHz ou incompatível com EPC Class1 GEN2/ISO 18000-6C.	Confira a frequência configurada e os padrões suportados pelo leitor; compare com a ficha da tag.
A leitura ocorre a uma distância menor que a esperada.	Distância, orientação ou configuração do sistema de leitura diferente das condições da referência informada para o leitor ou antena.	Teste a tag na distância e com o dispositivo correspondente às referências da ficha; verifique a configuração do leitor.
A tag é lida, mas o identificador não corresponde ao esperado.	Conteúdo EPC gravado ou registro associado à tag incorreto na aplicação.	Leia e compare o EPC e o TID com o cadastro do sistema antes de substituir a tag.
Leitura intermitente no ponto de uso.	Posicionamento ou condições locais de instalação que afetam a leitura; a ficha não especifica um método de fixação ou orientação universal.	Repita o teste em posições distintas, confirme a compatibilidade do leitor e valide a leitura no local definitivo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E80413 (PT-BR) (Datasheet) Desenho em escala IFM E80413 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E80413 e para que serve?

É uma tag RFID para codificação de recipientes metálicos. Opera em 860–930 MHz e utiliza EPC Class1 GEN2/ISO 18000-6C.

Com quais leitores ou antenas a ficha informa distâncias de leitura?

A ficha lista DTE80x (0,8 m), DTE90x (1 m), ANT820/ANT920 (1 m) e ANT860/ANT960 (4 m). Esses valores são referências para os dispositivos indicados.

A E80413 serve para qualquer leitor RFID?

Não é possível afirmar compatibilidade universal. A ficha especifica 860–930 MHz e EPC Class1 GEN2/ISO 18000-6C; confirme esses requisitos no leitor.

Posso usar esta tag como etiqueta RFID para recipientes não metálicos?

A aplicação informada para a E80413 é a codificação de recipientes metálicos. A ficha não confirma seu desempenho em recipientes de outros materiais.

Ela pode ser conectada por cabo a um CLP ou fonte?

Não há conexão elétrica cabeada indicada; a identificação ocorre por RFID sem contato. A ficha não descreve ligação direta a CLP ou fonte.

O leitor não detecta a tag; o que devo verificar antes de trocar?

Verifique se o leitor opera entre 860 e 930 MHz e suporta EPC Class1 GEN2/ISO 18000-6C. Depois, confirme a configuração e teste a leitura com o dispositivo indicado.

A leitura está falhando ou ficando abaixo da distância esperada; o que conferir?

Compare o dispositivo usado com as referências da ficha e teste a tag no local de instalação. As distâncias variam conforme a família de leitor ou antena indicada.

A ficha informa quantas tags acompanham a embalagem?

O dataset informa embalagem com 5 peças. Confirme a quantidade vinculada à apresentação comercial selecionada.

Como escolher entre a E80413 e outra tag RFID?

Escolha a E80413 se o sistema exigir a aplicação indicada, faixa de 860–930 MHz e padrão EPC Class1 GEN2/ISO 18000-6C. Se o leitor exigir outra frequência ou padrão, verifique uma tag correspondente.

Como instalar e validar a leitura no recipiente?

Consulte o desenho dimensional, reserve espaço para as dimensões da tag e faça um teste de leitura no ponto de montagem. A ficha não especifica ferragens nem um método universal de fixação.

GLOSSÁRIO TÉCNICO

RFID

Tecnologia de identificação por radiofrequência, utilizada para leitura sem contato da tag. (Ref.: Tecnologia: RFID)

EPC Class1 GEN2

Padrão de identificação RFID indicado para comunicação com leitores compatíveis. (Ref.: Padrão RFID: EPC Class1 GEN2/ISO 18000-6C)

UHF

Faixa de radiofrequência utilizada pela tag na operação informada. (Ref.: Frequência: 860–930 MHz)

EPC

Código eletrônico de produto associado à identificação da tag. (Ref.: Código eletrônico de produto: 128 bit)

TID

Identificador da tag informado como dado próprio do dispositivo. (Ref.: Identificador de TAG (TID): 8 Byte)
