Tag RFID IFM E80407 13,56 MHz

Pré-visualizar: E80407 IFM - Tag RFID IFM Identificação sem contato 13,56 MHz IP67 10un

E80407 IFM - Tag RFID IFM Identificação sem contato 13,56 MHz IP67 10un

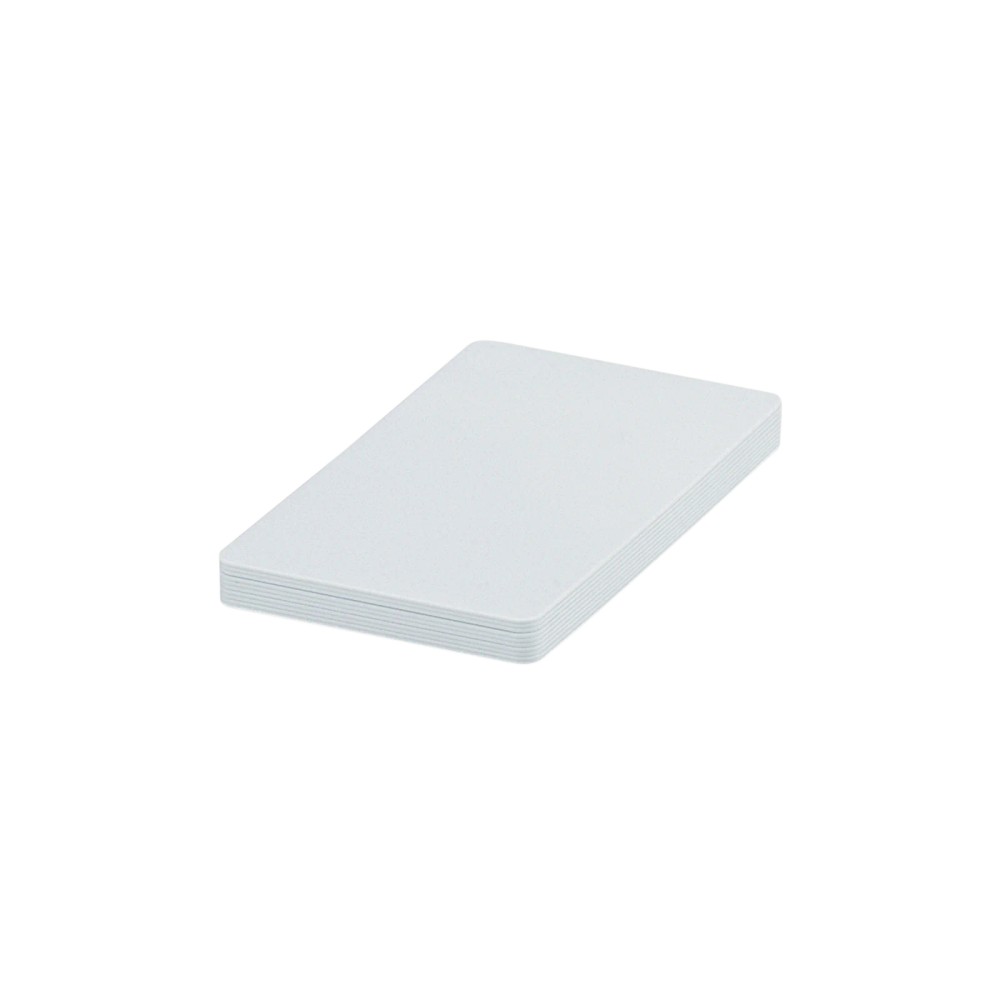

Imagem meramente ilustrativa

R$ 588,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E80407
EAN: 4021179312004
NCM do produto: 85235210

Destaques do Produto Frequência e padrão...mais

Fechar menu

Saiba mais sobre: "E80407 IFM - Tag RFID IFM Identificação sem contato 13,56 MHz IP67 10un"

Destaques do Produto

Frequência e padrão

13,56 MHz; ISO 15693

Tipo de chip

ICODE SLIX

Memória

896 bit, organizada em 28 blocos de 4 Byte

Formato e material

54 × 86 × 1 mm; PVC

Proteção e temperatura

IP67; -30 a 50 °C

Embalagem

10 unidades

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tag RFID IFM E80407, identificação sem contato, 13,56 MHz, IP67, embalagem com 10 unidades

A IFM E80407 é uma tag RFID passiva para identificação sem contato, destinada ao uso com sistemas de leitura RFID compatíveis. Opera em 13,56 MHz e segue o padrão ISO 15693, com chip ICODE SLIX e memória EEPROM de 896 bits. Sua construção em PVC tem proteção IP67 e faixa de temperatura ambiente de -30 a 50 °C. A embalagem contém 10 tags.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Tag RFID para identificação sem contato
Frequência	13,56 MHz
Padrão RFID	ISO 15693
Chip	ICODE SLIX
Memória	EEPROM, 896 bit; 28 blocos de 4 Byte
Dimensões	54 × 86 × 1 mm
Material	PVC
Proteção	IP67
Temperatura ambiente	-30 a 50 °C
Quantidade por embalagem	10 unidades

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de identificação sem contato que utilizem RFID a 13,56 MHz e padrão ISO 15693.
Aplicações cujos leitores sejam compatíveis com o chip ICODE SLIX e com as características de memória da tag.
Identificação em ambientes dentro da faixa de -30 a 50 °C, quando a proteção IP67 e o formato em PVC forem adequados à aplicação.

⚠ Considere outro se precisa de:

Aplicações que exijam comunicação RFID em frequência ou padrão diferentes dos especificados para esta tag.
Aplicações que demandem memória superior a 896 bit ou mais de 28 blocos de 4 Byte.
Uso fora da faixa de temperatura especificada ou em condições que excedam a proteção IP67; a ficha não informa limites adicionais de exposição.

APLICAÇÕES E USO

Identificação sem contato de itens em processos industriais, desde que o leitor utilizado seja compatível com 13,56 MHz, ISO 15693 e ICODE SLIX; esta aplicação decorre da função declarada do produto.
Identificação com os leitores IFM listados na ficha, respeitando as distâncias de leitura especificadas para cada modelo e as condições descritas no datasheet.
Uso em ambientes cuja temperatura esteja entre -30 e 50 °C e cuja exposição ambiental seja compatível com IP67. A ficha não detalha outros limites de exposição ou condições de montagem.

COMO ESCOLHER

Antes de comprar o Tag RFID IFM E80407, identificação sem contato, 13,56 MHz, IP67, embalagem com 10 unidades, verifique estes pontos:

Escolha a E80407 quando

O sistema de leitura for compatível com RFID de 13,56 MHz, ISO 15693 e chip ICODE SLIX, e os requisitos de memória, formato, material, temperatura e proteção estiverem dentro dos dados especificados.

Avalie outra tag quando

O leitor exigir outro padrão ou frequência, ou a aplicação necessitar de mais de 896 bit, de formato ou material diferente, ou de condições ambientais além das especificadas. Confirme os requisitos do leitor e da instalação no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Tag RFID; etiqueta de ID para identificação sem contato	Identificação do produto conforme dados do anúncio e descrição do fabricante.
Modelo	E80407	Código do produto IFM.
Marca	IFM	Fabricante informado no anúncio.
GTIN	4021179312004	Identificador comercial informado na ficha.
Categoria	Processamento de imagens / identificação	Categoria informada no anúncio.
Quantidade por embalagem	10 unidades	Conteúdo indicado para a embalagem.
Peso	57,2 g	Peso informado no conjunto de dados do produto.
NCM	8523.52.10	Classificação fiscal presente na ficha.

Dados RFID e memória
Frequência de operação	13,56 MHz	Frequência de operação especificada para a tag.
Padrão RFID	ISO 15693	Padrão de comunicação informado para seleção de leitor compatível.
Tipo de chip	ICODE SLIX	Tipo de chip indicado nos dados do produto.
Tipo de memória	EEPROM	Tecnologia de memória informada na ficha.
Tamanho da memória	896 bit	Capacidade de memória total especificada.
Número de blocos	28	Organização da memória indicada na ficha.
Tamanho do bloco	4 Byte	Tamanho de cada bloco de memória informado.
UID	8 Byte	Tamanho do identificador único especificado.
Ciclo de leitura máximo	Ilimitado	Limite de ciclos de leitura informado na ficha.
Ciclo de gravação máximo	100.000	Limite de ciclos de gravação informado na ficha.

Distâncias de leitura por leitor
ANT600 / DTI600	230 mm	Distância de leitura informada na ficha para os modelos indicados.
ANT410 / DTI110 / DTI410	22 mm	Distância de leitura informada na ficha para os modelos indicados.
ANT411 / DTI111 / DTI411	35 mm	Distância de leitura informada na ficha para os modelos indicados.
ANT513 / DTI213 / DTI513 / DTC510	120 mm	Distância de leitura informada na ficha para os modelos indicados.
ANT420 / DTI420 / DTI124 / DTI424 / DTM424 / DTM426	20 mm	Distância de leitura informada na ficha para os modelos indicados.
ANT431 / DTI135 / DTI431 / DTI435 / DTM435 / DTM437	85 mm	Distância de leitura informada na ficha para os modelos indicados.
ANT515 / DTI215 / DTI515 / ANT516 / DTI216 / DTI516	50 mm	Distância de leitura informada na ficha para os modelos indicados.
ANT421 / DTI121 / DTI421 / DTI125 / DTM425 / DTI425 / DTM427	65 mm	Distância de leitura informada na ficha para os modelos indicados.
ANT430 / DTI130 / DTI430 / DTI134 / DTI434 / DTM434 / DTM436	50 mm	Distância de leitura informada na ficha para os modelos indicados.

Condições ambientais e resistência
Temperatura ambiente / operacional ativa	-30 a 50 °C	Faixa especificada na ficha para operação.
Grau de proteção	IP67	Grau de proteção informado pelo fabricante; observar condições de instalação e uso.
Resistência a choques	DIN IEC 68-2-27; 40 g, 18 ms	Condição de resistência a choques declarada na ficha.
Resistência a vibrações	DIN IEC 68-2-6; 10 g, 10 a 2000 Hz	Condição de resistência a vibrações declarada na ficha.

Dados mecânicos
Material	PVC	Material informado para a tag.
Dimensões	54 × 86 × 1 mm	Dimensões externas especificadas.

COMPATIBILIDADE

Comunicação

• RFID, 13,56 MHz.

• Padrão ISO 15693.

• Chip ICODE SLIX.

• Distâncias de leitura informadas pelo fabricante variam conforme o leitor: ANT600 / DTI600: 230 mm; ANT410 / DTI110 / DTI410: 22 mm; ANT411 / DTI111 / DTI411: 35 mm; ANT513 / DTI213 / DTI513 / DTC510: 120 mm; ANT420 / DTI420 / DTI124 / DTI424 / DTM424 / DTM426: 20 mm; ANT431 / DTI135 / DTI431 / DTI435 / DTM435 / DTM437: 85 mm; ANT515 / DTI215 / DTI515 / ANT516 / DTI216 / DTI516: 50 mm; ANT421 / DTI121 / DTI421 / DTI125 / DTM425 / DTI425 / DTM427: 65 mm; ANT430 / DTI130 / DTI430 / DTI134 / DTI434 / DTM434 / DTM436: 50 mm. Consulte as condições de ensaio no datasheet.

Conexões

Elétrica Não possui conexão elétrica cabeada indicada na ficha; a identificação é sem contato por RFID. A leitura requer um leitor compatível com 13,56 MHz, ISO 15693 e as características do chip.

Processo Não se aplica conexão de processo: trata-se de uma tag de identificação, sem conexão mecânica de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Leitor RFID compatível com 13,56 MHz, ISO 15693 e ICODE SLIX	✓	A frequência, o padrão e o tipo de chip correspondem aos dados informados para a tag; confirme a compatibilidade específica do leitor.
Uso com um dos leitores e distâncias listados na ficha	✓	A ficha informa distâncias de leitura diferentes conforme o modelo. As distâncias indicadas dependem do leitor e devem ser consideradas conforme as condições do fabricante.
Sistema que exige outro padrão ou frequência RFID	✗	A ficha especifica 13,56 MHz e ISO 15693; não há evidência de compatibilidade com padrões ou frequências diferentes.
Aplicação que requer capacidade superior a 896 bit	✗	A memória especificada é de 896 bit, organizada em 28 blocos de 4 Byte.
Instalação em ambiente dentro da faixa de -30 a 50 °C e compatível com IP67	✓	Esses são os limites ambientais informados; a adequação depende também das condições reais de instalação.

INSTALAÇÃO

Como instalar o Tag RFID IFM E80407, identificação sem contato, 13,56 MHz, IP67, embalagem com 10 unidades

Confirme que o leitor RFID previsto é compatível com 13,56 MHz, ISO 15693 e ICODE SLIX.
Verifique a distância de leitura indicada para o modelo de leitor utilizado e consulte no datasheet as condições associadas.
Confira se as dimensões da tag e o material PVC são adequados ao local de instalação.
Instale ou posicione a tag conforme o método previsto pelo projeto; a ficha fornecida não especifica método de fixação.
Realize uma leitura de teste na posição final e confirme a identificação pelo leitor e pelo sistema associado.
Mantenha a instalação dentro da faixa de temperatura e do grau de proteção especificados; consulte o fabricante para condições não descritas.

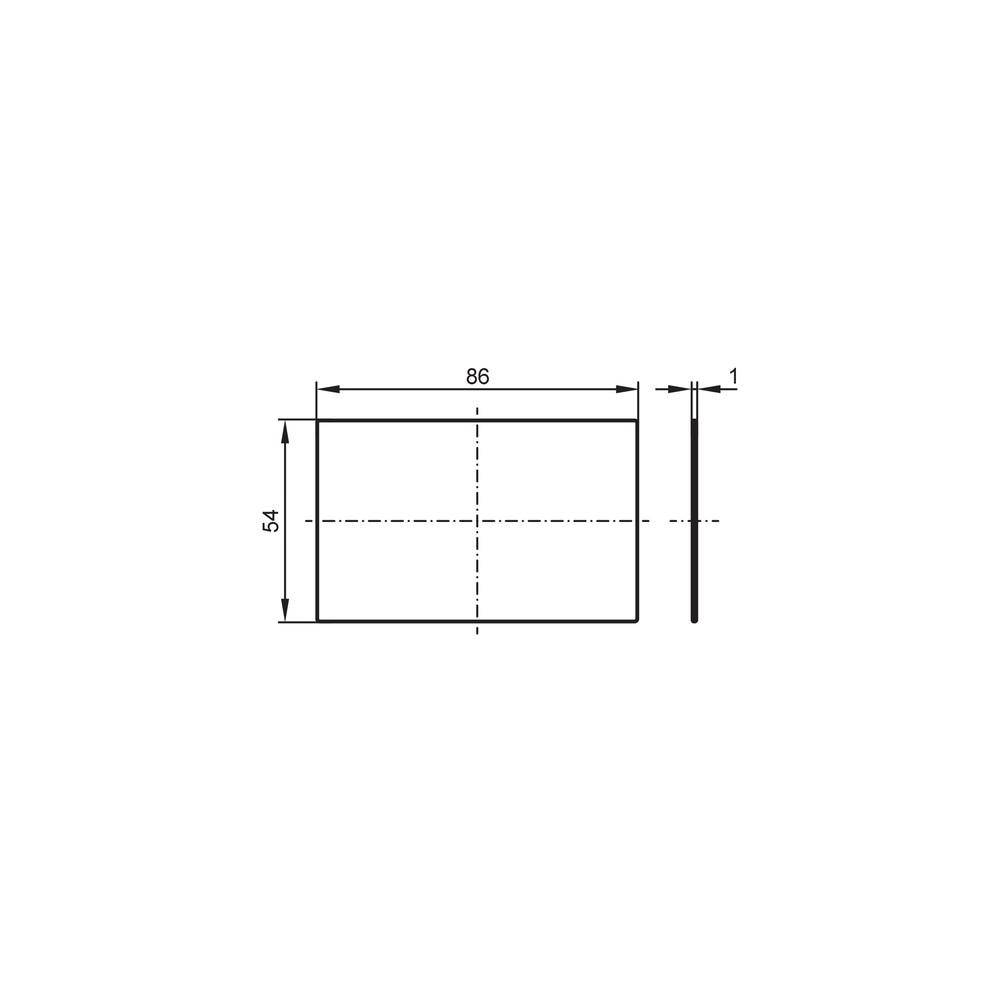

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O leitor não identifica a tag.	Leitor não compatível com 13,56 MHz, ISO 15693 ou ICODE SLIX, ou tag fora da zona de leitura.	Confirme os dados de compatibilidade do leitor e teste a tag dentro da distância especificada para o modelo utilizado.
A leitura é intermitente ou ocorre apenas em determinada posição.	Posicionamento ou distância de leitura diferente das condições adequadas ao leitor utilizado.	Compare a distância e a posição de leitura com as especificações do modelo de leitor e repita o teste em posição controlada.
O sistema identifica a tag, mas os dados esperados não são lidos.	Dados gravados ou interpretação dos blocos de memória incompatíveis com a configuração do sistema.	Verifique a configuração de leitura e gravação, o mapeamento dos 28 blocos de 4 Byte e o conteúdo armazenado.
A tag apresenta dano físico ou deixa de operar após exposição ambiental.	Condição de instalação fora dos limites especificados, dano mecânico ou exposição não coberta pelos dados informados.	Inspecione a tag, confira a temperatura e as condições de exposição, e teste com leitor compatível; consulte o datasheet para os limites aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E80407 (PT-BR) (Datasheet) Desenho em escala IFM E80407 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E80407 e com quais leitores ela pode ser usada?

É uma tag RFID para identificação sem contato, com 13,56 MHz, ISO 15693 e chip ICODE SLIX. A compatibilidade deve ser confirmada no leitor; a ficha também informa distâncias para modelos IFM específicos.

O que vem na embalagem e qual é a memória da tag?

A embalagem contém 10 tags. Cada tag tem memória EEPROM de 896 bit, organizada em 28 blocos de 4 Byte.

Esta tag funciona com leitor RFID de outra frequência ou padrão?

A ficha especifica 13,56 MHz e ISO 15693. Não há informação que confirme funcionamento com outras frequências ou padrões; confirme a compatibilidade com o fabricante do leitor.

Posso usar a E80407 em uma aplicação que exige mais de 896 bit?

Não atende a esse requisito conforme a capacidade indicada, que é de 896 bit. Para maior capacidade, selecione uma tag cuja memória especificada cubra a necessidade do sistema.

O leitor não detecta a tag; o que devo verificar antes de substituí-la?

Confirme frequência, padrão e compatibilidade do chip do leitor, e teste dentro da distância indicada para o modelo. Verifique também o posicionamento da tag e as condições de instalação.

A leitura falha só em algumas posições; qual é a causa provável?

A posição ou a distância pode estar fora das condições de leitura do conjunto. Compare com a distância informada para o leitor utilizado e teste a tag em posição controlada.

É melhor comprar esta embalagem ou tags avulsas?

Este anúncio especifica embalagem com 10 unidades. A ficha não informa apresentação avulsa; confirme a disponibilidade de outras quantidades com o fornecedor.

Como decidir entre a E80407 e outra tag RFID?

Escolha a E80407 quando frequência, ISO 15693, chip ICODE SLIX, memória e condições ambientais atenderem ao projeto. Se o leitor exigir outro padrão ou a aplicação demandar mais memória, procure uma opção com esses requisitos especificados.

Como instalar e testar a tag corretamente?

A ficha não especifica método de fixação; posicione-a conforme o projeto e confirme a compatibilidade do leitor. Faça um teste de leitura na posição final, respeitando a distância indicada para o modelo.

A tag precisa de ligação elétrica ou manutenção periódica?

Não há conexão elétrica cabeada indicada: a identificação é sem contato por RFID. A ficha não especifica um plano de manutenção; consulte o datasheet para orientações adicionais.

GLOSSÁRIO TÉCNICO

RFID

Identificação por radiofrequência que permite a comunicação sem contato entre uma tag e um leitor.

ISO 15693

Padrão RFID indicado para a comunicação da tag com leitores compatíveis.

ICODE SLIX

Tipo de chip especificado para esta tag RFID.

EEPROM

Tipo de memória não volátil identificado na ficha do produto.

IP67

Grau de proteção declarado para o produto; a adequação depende das condições reais de instalação e uso.
