Tag RFID IFM 13,56 MHz - Kit com 10 unidades

Pré-visualizar: E80388 IFM - Tag RFID IFM Identificação industrial 13,56 MHz IP68 10 un

E80388 IFM - Tag RFID IFM Identificação industrial 13,56 MHz IP68 10 un

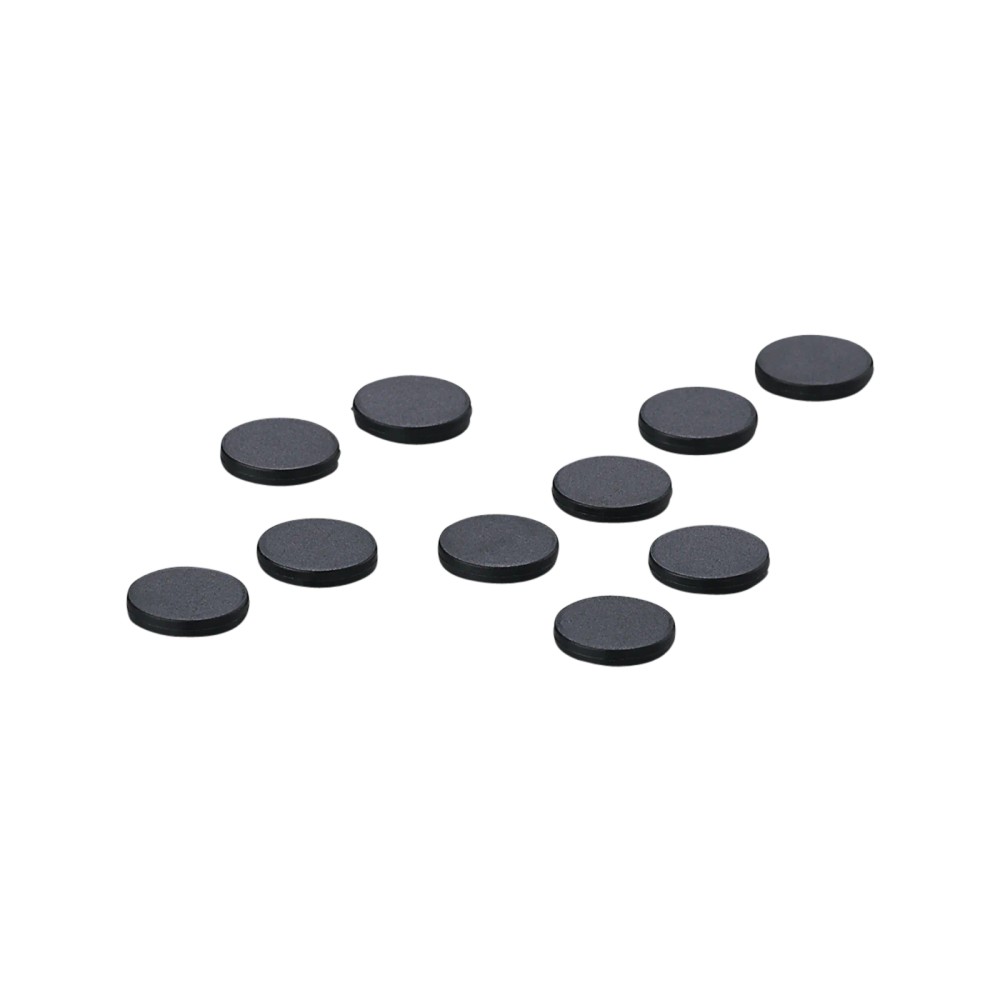

Imagem meramente ilustrativa

R$ 1.061,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E80388
EAN: 4021179299503
NCM do produto: 85235210

Destaques do Produto Frequência 13,56 MHz...mais

Fechar menu

Saiba mais sobre: "E80388 IFM - Tag RFID IFM Identificação industrial 13,56 MHz IP68 10 un"

Destaques do Produto

Frequência

13,56 MHz

Protocolo RFID

ISO 15693

Proteção

IP68

Dimensões

Ø 12,3 mm × 2,1 mm

Faixa de temperatura ambiente

-40...90 °C

Quantidade por embalagem

10 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E80388 ID-TAG/12X2.3/06 — Tag RFID industrial, 13,56 MHz, IP68, embalagem com 10 unidades

A IFM E80388 é uma tag RFID de identificação industrial para identificação por radiofrequência. Opera a 13,56 MHz e segue o padrão ISO 15693. Tem proteção IP68, dimensões de Ø 12,3 mm × 2,1 mm e é fornecida em embalagem com 10 peças.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tag RFID / etiqueta de identificação
Modelo	ID-TAG/12X2.3/06
Frequência de operação	13,56 MHz
Padrão RFID	ISO 15693
Grau de proteção	IP68
Dimensões	Ø 12,3 mm × 2,1 mm
Temperatura ambiente	-40...90 °C
Memória	EEPROM, 896 bit; 32 blocos de 4 Byte
Montagem informada	Superfícies metálicas e não metálicas
Conteúdo da embalagem	10 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Identificação industrial em conjunto com um leitor ou sistema RFID compatível com 13,56 MHz e ISO 15693.
Aplicações que requeiram uma tag com grau de proteção IP68, dentro da faixa de temperatura ambiente indicada.
Montagem em superfície metálica ou não metálica conforme a orientação de montagem informada pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione como leitor RFID: o E80388 é uma tag de identificação, não um dispositivo leitor.
Não use com um sistema cujo suporte a 13,56 MHz e ISO 15693 não esteja confirmado.
Não exceda a faixa de temperatura ambiente especificada de -40...90 °C.

APLICAÇÕES E USO

Identificação de itens ou pontos em processos industriais que utilizem leitura RFID: aplicação compatível com a função de etiqueta de ID descrita pelo fabricante; a ficha não especifica setores ou equipamentos particulares.
Instalações que requeiram uma tag com proteção IP68 e temperatura ambiente entre -40 e 90 °C; valide no datasheet as condições de aplicação associadas ao grau de proteção.
Montagem sobre metal ou não metal conforme a ficha. Para instalação sobre metal, posicione a parte cinza da tag sobre a superfície.
A leitura depende de um leitor compatível com ISO 15693 e 13,56 MHz; a ficha não informa distância de leitura nem compatibilidade com modelos específicos de leitores.

COMO ESCOLHER

Antes de comprar o IFM E80388 ID-TAG/12X2.3/06 — Tag RFID industrial, 13,56 MHz, IP68, embalagem com 10 unidades, verifique estes pontos:

Escolha o E80388 quando

A aplicação exigir uma tag RFID de 13,56 MHz com padrão ISO 15693, proteção IP68 e possibilidade de montagem em superfícies metálicas ou não metálicas. Verifique também as dimensões e a faixa de temperatura requeridas pelo local de instalação.

Procure outra opção quando

O leitor ou sistema não declarar compatibilidade com ISO 15693 e 13,56 MHz, ou quando as dimensões e a faixa de temperatura desta tag não atenderem à instalação. A ficha não informa compatibilidade com outros padrões ou frequências.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tag RFID; etiqueta de identificação	Componente de identificação industrial; não é um leitor RFID.
Modelo	ID-TAG/12X2.3/06	Designação do modelo no catálogo.
Marca	IFM / ifm electronic	Fabricante indicado na ficha.
Categoria	Processamento de imagens / identificação	Categoria informada nos dados do anúncio.
Part number / SKU	E80388	Código do produto.
GTIN	4021179299503	Identificador comercial informado na ficha.

Dados RFID e memória
Frequência de operação	13,56 MHz	Frequência nominal de operação informada.
Padrão RFID / homologação de radiotransmissão	ISO 15693	Padrão de referência para verificar compatibilidade com o leitor.
Tipo de memória	EEPROM	Tecnologia de memória indicada na ficha.
Tipo de chip	Vigo	Tipo de chip informado no catálogo.
Tamanho da memória	896 bit	Capacidade de memória indicada.
Número de blocos	32	Quantidade de blocos de memória.
Tamanho do bloco	4 Byte	Tamanho de cada bloco indicado.
Número de identificação única (UID)	8 Byte	Tamanho do identificador único informado.
Ciclo de gravação máximo	100000	Limite de ciclos de gravação indicado na ficha.
Ciclo de leitura máximo	Ilimitado	Valor informado para ciclos de leitura.

Condições ambientais e resistência
Grau de proteção	IP68	Grau de proteção indicado pelo fabricante; consulte o datasheet para condições específicas de ensaio e uso.
Temperatura ambiente	-40...90 °C	Faixa de temperatura especificada.
Temperatura operacional ativa	-40...90 °C	Faixa informada para operação ativa.
Temperatura pico passiva	90 °C	Temperatura pico passiva indicada.
Temperatura de armazenamento	-40...90 °C	Faixa especificada para armazenamento.
Resistência a choques	DIN IEC 68-2-27; 40 g, 18 ms	Condição de ensaio informada para choques.
Resistência a vibrações	DIN IEC 68-2-6; 10 g, 10...2000 Hz	Condição de ensaio informada para vibrações.

Dados mecânicos e montagem
Dimensões	Ø 12,3 mm; comprimento 2,1 mm	Dimensões indicadas nos dados prioritários do anúncio.
Método de montagem	Montagem em metal e não metal; colar sobre a superfície	Método descrito no catálogo; em montagem sobre metal, posicionar a parte cinza sobre a superfície.
Material	PPS preto; resina epóxi inteiriço	Materiais informados no catálogo.
Peso	5,5 g	Peso informado nos atributos do catálogo.
Unidades por embalagem	10 peças	Quantidade por embalagem.

COMPATIBILIDADE

Comunicação

• RFID, 13,56 MHz; padrão ISO 15693. A comunicação requer um leitor ou sistema que suporte esse padrão e essa frequência.

• A ficha identifica memória EEPROM tipo Vigo; confirme no datasheet os requisitos do leitor e da aplicação.

Conexões

Elétrica Não há conexão elétrica cabeada indicada para a tag. A identificação é por radiofrequência; a compatibilidade elétrica do sistema depende do leitor utilizado.

Processo Não se aplica: é uma tag RFID, sem conexão de processo. A instalação física é por montagem sobre superfície; a ficha informa uso em metal e não metal e, em montagem sobre metal, orienta posicionar a parte cinza sobre a superfície.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Leitor RFID que declare suporte a ISO 15693 e 13,56 MHz	✓	O padrão e a frequência da tag correspondem aos requisitos descritos na ficha; confirme também a compatibilidade do leitor com a tag.
Leitor que opere em outra frequência ou não declare suporte a ISO 15693	✗	A ficha do E80388 especifica 13,56 MHz e ISO 15693; não há informação que comprove suporte a outros padrões ou frequências.
Montagem sobre superfície metálica	✓	A ficha informa montagem em metal e orienta instalar a parte cinza sobre a superfície.
Montagem sobre superfície não metálica	✓	A ficha informa montagem em metal e não metal; siga as orientações do fabricante para a instalação.
Uso em ambiente fora de -40...90 °C	✗	A faixa de temperatura ambiente especificada é -40...90 °C.

INSTALAÇÃO

Como instalar o IFM E80388 ID-TAG/12X2.3/06 — Tag RFID industrial, 13,56 MHz, IP68, embalagem com 10 unidades

Confirme que o leitor ou sistema RFID utilizado suporta ISO 15693 e 13,56 MHz.
Verifique se as dimensões da tag são adequadas ao espaço de montagem.
Prepare a superfície de instalação de acordo com o método de fixação definido para a aplicação; a ficha descreve montagem por colagem sobre a superfície.
Em montagem sobre metal, posicione a parte cinza da tag voltada para a superfície, conforme a orientação do fabricante.
Instale a tag em superfície metálica ou não metálica, respeitando as condições ambientais especificadas.
Teste a leitura com o leitor compatível instalado e consulte o datasheet caso a comunicação não seja reconhecida.

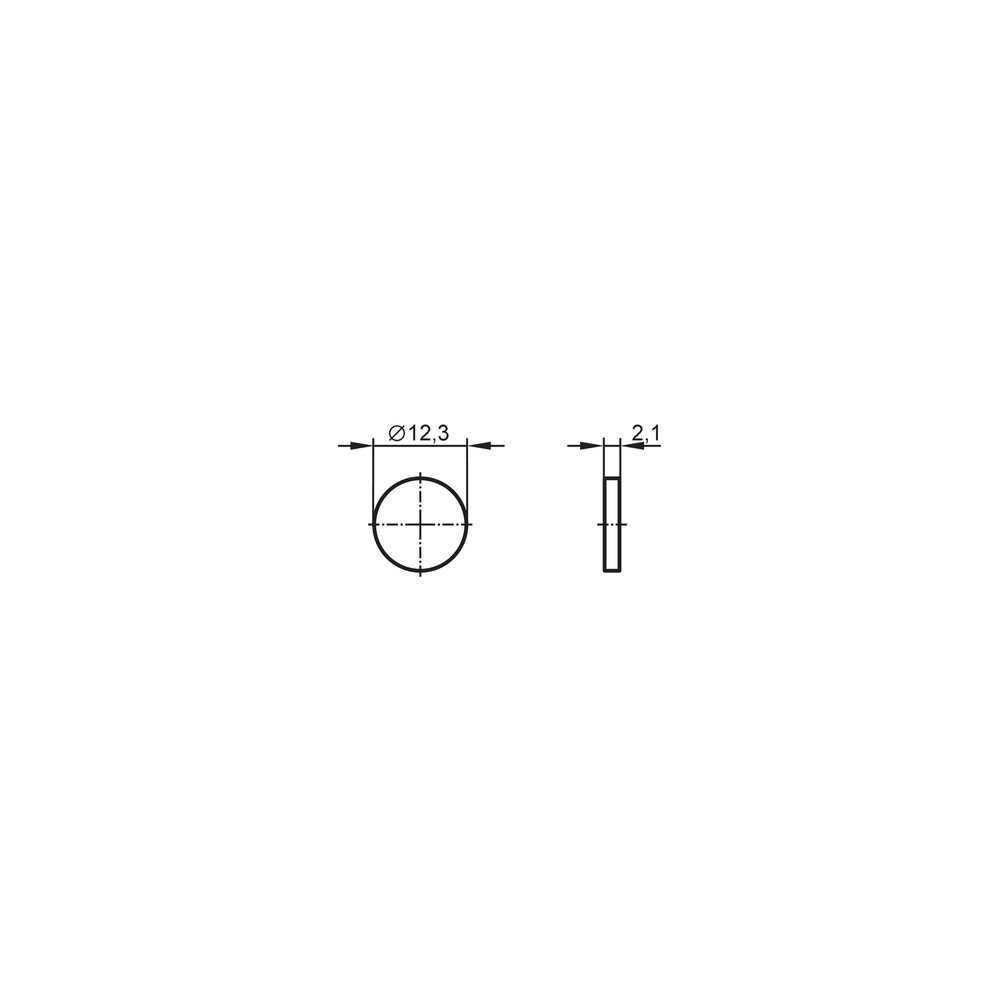

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O leitor não reconhece a tag.	Possível incompatibilidade de frequência ou padrão entre a tag e o leitor.	Confira se o leitor declara suporte a 13,56 MHz e ISO 15693; teste conforme as instruções do fabricante do leitor.
A leitura não ocorre após a montagem sobre metal.	A orientação de montagem pode não corresponder à indicação para superfícies metálicas.	Verifique se a parte cinza da tag está voltada para a superfície metálica, conforme a ficha.
A identificação falha de forma intermitente após a instalação.	Possível posicionamento inadequado em relação ao leitor ou incompatibilidade do sistema; a ficha não especifica distância de leitura.	Confirme o padrão e a frequência do leitor e faça o teste seguindo as instruções do fabricante do sistema RFID.
A tag apresenta falha após exposição ambiental.	A condição de uso pode estar fora da faixa de temperatura especificada ou das condições de proteção do fabricante.	Confira o histórico de temperatura e consulte o datasheet para validar as condições aplicáveis ao IP68.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E80388 (PT-BR) (Datasheet) Desenho em escala IFM E80388 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E80388 e com que leitor ela funciona?

É uma tag RFID de identificação industrial que opera a 13,56 MHz e segue ISO 15693. Use com leitor que declare suporte a esse padrão e frequência.

O que vem na embalagem e qual é a memória da tag?

A embalagem contém 10 tags. A ficha informa memória EEPROM de 896 bit, organizada em 32 blocos de 4 Byte.

Essa tag funciona com qualquer leitor RFID?

Não é possível afirmar compatibilidade universal. A ficha especifica 13,56 MHz e ISO 15693, portanto confirme que o leitor suporta ambos.

Posso usar a E80388 em um sistema RFID de outra frequência?

A ficha informa operação em 13,56 MHz e não comprova compatibilidade com outras frequências. Para sistemas com frequência diferente, confirme uma opção adequada com o fabricante.

O leitor não detecta a tag; o que devo verificar antes de trocar?

Verifique primeiro se o leitor suporta ISO 15693 e 13,56 MHz. Confira também a posição da tag e siga o procedimento de teste indicado pelo fabricante do leitor.

A leitura falha depois que instalei a tag em metal; qual pode ser a causa?

Uma causa possível é a orientação de montagem. Confira se a parte cinza está posicionada contra a superfície metálica, conforme indicado na ficha.

É melhor comprar este pacote ou tags avulsas?

Este anúncio especifica embalagem com 10 peças. A ficha não informa uma versão avulsa; compare a quantidade necessária com o conteúdo da embalagem.

Quando devo escolher outra tag em vez da E80388?

Considere outra opção se o sistema exigir frequência ou padrão RFID diferente, pois a E80388 é especificada para 13,56 MHz e ISO 15693. A ficha não lista compatibilidade com outros padrões.

Como devo instalar a E80388 em uma superfície metálica?

A ficha informa montagem por colagem sobre a superfície e orienta posicionar a parte cinza contra o metal. Confirme as instruções detalhadas no datasheet.

A tag pode operar fora de -40...90 °C?

A faixa de temperatura ambiente especificada é de -40...90 °C. Para condições fora desse intervalo, consulte o fabricante antes de selecionar o produto.

GLOSSÁRIO TÉCNICO

RFID

Identificação por radiofrequência; nesta aplicação, a tag comunica sua identificação a um leitor compatível. (Ref.: frequência de operação 13,56 MHz)

ISO 15693

Padrão RFID declarado para esta tag e usado para verificar compatibilidade com o leitor. (Ref.: padrão RFID ISO 15693)

EEPROM

Tipo de memória não volátil indicado para armazenar dados na tag. (Ref.: tipo de memória EEPROM)

UID

Identificador único da tag informado pela ficha. (Ref.: UID de 8 Byte)

IP68

Grau de proteção declarado para o invólucro; as condições específicas de ensaio e aplicação devem ser verificadas no datasheet. (Ref.: grau de proteção IP68)
