Tag RFID IFM E80383 - Identificação Industrial 13,56MHz

Pré-visualizar: E80383 IFM - Tag RFID IFM Identificação industrial 13,56MHz Ø50mm IP69K

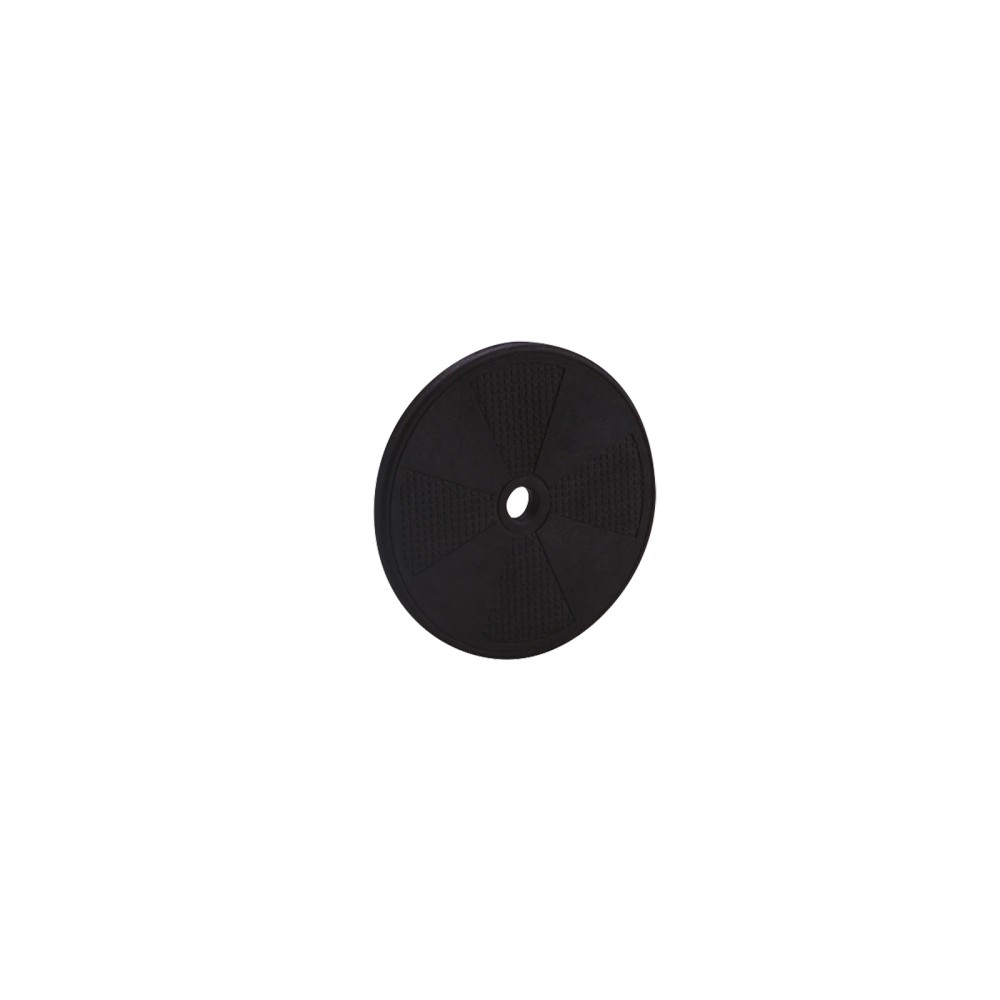

E80383 IFM - Tag RFID IFM Identificação industrial 13,56MHz Ø50mm IP69K

Imagem meramente ilustrativa

R$ 316,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E80383
EAN: 4021179279178
NCM do produto: 85235210

Destaques do Produto Frequência e padrão...mais

Fechar menu

Saiba mais sobre: "E80383 IFM - Tag RFID IFM Identificação industrial 13,56MHz Ø50mm IP69K"

Destaques do Produto

Frequência e padrão

13,56 MHz; ISO 15693

Memória

FRAM, 16 kbit

Superfície de montagem

Material não metálico

Formato

Ø 50 mm × 3 mm

Proteção

IP68; IP69K

Temperatura operacional

-25 a 85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tag RFID IFM E80383, 13,56 MHz, Ø 50 mm, FRAM 16 kbit, IP68/IP69K

A IFM E80383 é uma etiqueta de identificação RFID para registrar e recuperar dados em aplicações de identificação industrial. Opera na frequência de 13,56 MHz e segue o padrão ISO 15693. Conta com memória FRAM de 16 kbit e proteção IP68/IP69K; sua montagem é indicada em materiais não metálicos.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	RFID
Frequência de operação	13,56 MHz
Padrão RFID	ISO 15693
Memória	FRAM, 16 kbit; 250 blocos de 8 Byte
Dimensões	Ø 50 mm × 3 mm
Proteção	IP68; IP69K
Temperatura ambiente/operacional	-25 a 85 °C
Material da carcaça	PPA preto
Montagem	Sobre materiais não metálicos
Unidades por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Identificação industrial com leitor compatível com RFID de 13,56 MHz e padrão ISO 15693.
Instalação sobre materiais não metálicos, conforme tipo de montagem informado para a etiqueta.
Aplicações que requerem memória FRAM de 16 kbit e operação entre -25 e 85 °C.

⚠ Considere outro se precisa de:

Não selecionar para montagem diretamente sobre material metálico: a ficha especifica montagem em materiais não metálicos.
Não selecionar para sistemas cujo leitor não seja compatível com a frequência de 13,56 MHz e o padrão ISO 15693.

APLICAÇÕES E USO

Uso comprovado pela ficha: identificação RFID industrial com leitores compatíveis com 13,56 MHz e ISO 15693; a ficha lista distâncias de leitura específicas para determinados dispositivos IFM.
Possibilidade de aplicação: fixação sobre superfície não metálica por aparafusamento ou colagem, desde que a montagem respeite as condições do processo e a faixa operacional de -25 a 85 °C.
A ficha declara proteção IP68 e IP69K, mas não detalha duração, profundidade ou condições de ensaio; consulte o datasheet para validar a exposição prevista na instalação.

COMO ESCOLHER

Antes de comprar o Tag RFID IFM E80383, 13,56 MHz, Ø 50 mm, FRAM 16 kbit, IP68/IP69K, verifique estes pontos:

Escolha a E80383 quando

A aplicação exigir uma etiqueta RFID de 13,56 MHz, padrão ISO 15693, memória FRAM de 16 kbit e montagem em superfície não metálica, dentro da faixa operacional de -25 a 85 °C.

Verifique outra opção quando

O local de montagem for metálico ou o leitor exigir outro padrão ou frequência. A ficha não especifica desempenho de leitura sobre metal nem compatibilidade com padrões diferentes; confirme os requisitos do leitor e da instalação antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e tecnologia
Tipo de produto	Tag RFID / etiqueta de ID	Identificação industrial.
Marca	IFM	Fabricante informado no anúncio.
Modelo e código	E80383	SKU e part number do produto.
GTIN	4021179279178	Código de identificação comercial.
Frequência de operação	13,56 MHz	Frequência nominal de operação.
Padrão RFID / homologação de radiotransmissão	ISO 15693	Padrão indicado para a comunicação RFID.
Tipo de chip	MB89R118C	Chip indicado na ficha.

Memória e dados
Tipo de memória	FRAM	Tecnologia de memória indicada.
Tamanho da memória	16.000 bit (16 kbit)	Capacidade total informada.
Número de blocos	250	Organização da memória.
Tamanho do bloco	8 Byte	Capacidade indicada por bloco.
UID	8 Byte	Tamanho do identificador único.
Ciclo máximo de leitura	Ilimitado	Limite informado pelo fabricante.
Ciclo máximo de gravação	Ilimitado	Limite informado pelo fabricante.

Alcance de leitura informado por dispositivo
DTC600	190 mm	Distância de leitura listada para este dispositivo.
ANT600 / DTI600	175 mm	Distância de leitura listada para esta combinação.
ANT513 / DTI513 / DTC510	80 mm	Distância de leitura listada para estas combinações.
ANT431 / DTI431 / DTM435 / DTI435 / DTM437	60 mm	Distância de leitura listada para estas combinações.
ANT515 / DTI515	45 mm	Distância de leitura listada para esta combinação.
ANT421 / DTI421 / DTM425 / DTI425 / DTM427 / DTM428	45 mm	Distância de leitura listada para estas combinações.
ANT430 / DTI430	35 mm	Distância de leitura listada para esta combinação.
ANT411 / DTI411	25 mm	Distância de leitura listada para esta combinação.
ANT410 / DTI410	15 mm	Distância de leitura listada para esta combinação.
ANT420 / DTI420 / DTM424 / DTI424 / DTM426	10 mm	Distância de leitura listada para estas combinações.

Condições ambientais e proteção
Temperatura ambiente/operacional ativa	-25 a 85 °C	Faixa operacional informada.
Temperatura de pico passiva	90 °C	Valor de pico passivo indicado na ficha.
Temperatura de armazenamento	-40 a 90 °C	Faixa especificada para armazenamento.
Grau de proteção	IP68; IP69K	Classes de proteção declaradas para o produto.
Resistência a choques	DIN IEC 68-2-27; 40 g, 18 ms	Condição de ensaio indicada.
Resistência a vibrações	DIN IEC 68-2-6; 10 g, 10 a 2.000 Hz	Condição de ensaio indicada.

Dados mecânicos e montagem
Dimensões	Ø 50 mm × 3 mm	Diâmetro e espessura.
Material da carcaça	PPA preto	Material informado para a carcaça.
Tipo de montagem	Materiais não metálicos; aparafusar ou colar sobre a superfície	Métodos e substrato de montagem indicados.
Peso	9,65 g	Peso informado na ficha técnica.
Quantidade por embalagem	1 peça	Conteúdo indicado por embalagem.

COMPATIBILIDADE

Comunicação

• RFID, 13,56 MHz, padrão ISO 15693.

• Distâncias de leitura informadas pelo fabricante variam conforme o dispositivo: DTC600, 190 mm; ANT600/DTI600, 175 mm; ANT513/DTI513/DTC510, 80 mm; ANT431/DTI431/DTM435/DTI435/DTM437, 60 mm; ANT515/DTI515, 45 mm; ANT421/DTI421/DTM425/DTI425/DTM427/DTM428, 45 mm; ANT430/DTI430, 35 mm; ANT411/DTI411, 25 mm; ANT410/DTI410, 15 mm; ANT420/DTI420/DTM424/DTI424/DTM426, 10 mm. As distâncias são específicas das combinações indicadas na ficha.

Conexões

Elétrica Etiqueta RFID passiva; a ficha não especifica conexão elétrica cabeada nem pinagem.

Processo Não possui conexão de processo. É montada sobre material não metálico; a ficha indica aparafusamento ou colagem sobre a superfície.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Leitor RFID compatível com 13,56 MHz e ISO 15693	✓	A frequência e o padrão correspondem às especificações da etiqueta.
Montagem sobre material não metálico	✓	Esse é o tipo de montagem informado para o produto.
Montagem diretamente sobre material metálico	✗	A ficha especifica montagem em materiais não metálicos; não informa desempenho para instalação sobre metal.
Leitor que exige frequência ou padrão diferente	✗	A etiqueta é especificada para 13,56 MHz e ISO 15693.
Operação entre -25 e 85 °C	✓	A faixa de temperatura operacional indicada é de -25 a 85 °C.

INSTALAÇÃO

Como instalar o Tag RFID IFM E80383, 13,56 MHz, Ø 50 mm, FRAM 16 kbit, IP68/IP69K

Confirme que o leitor opera a 13,56 MHz e utiliza o padrão ISO 15693.
Verifique se a superfície de montagem é não metálica, conforme o tipo de montagem especificado.
Defina a posição da etiqueta considerando a distância de leitura correspondente ao leitor utilizado; consulte os valores específicos no datasheet.
Escolha a fixação por aparafusamento ou colagem sobre a superfície, conforme indicado para o produto.
Instale a etiqueta sem exceder a faixa operacional de -25 a 85 °C.
Teste a leitura e a gravação com o leitor e a configuração da aplicação antes de liberar o conjunto.

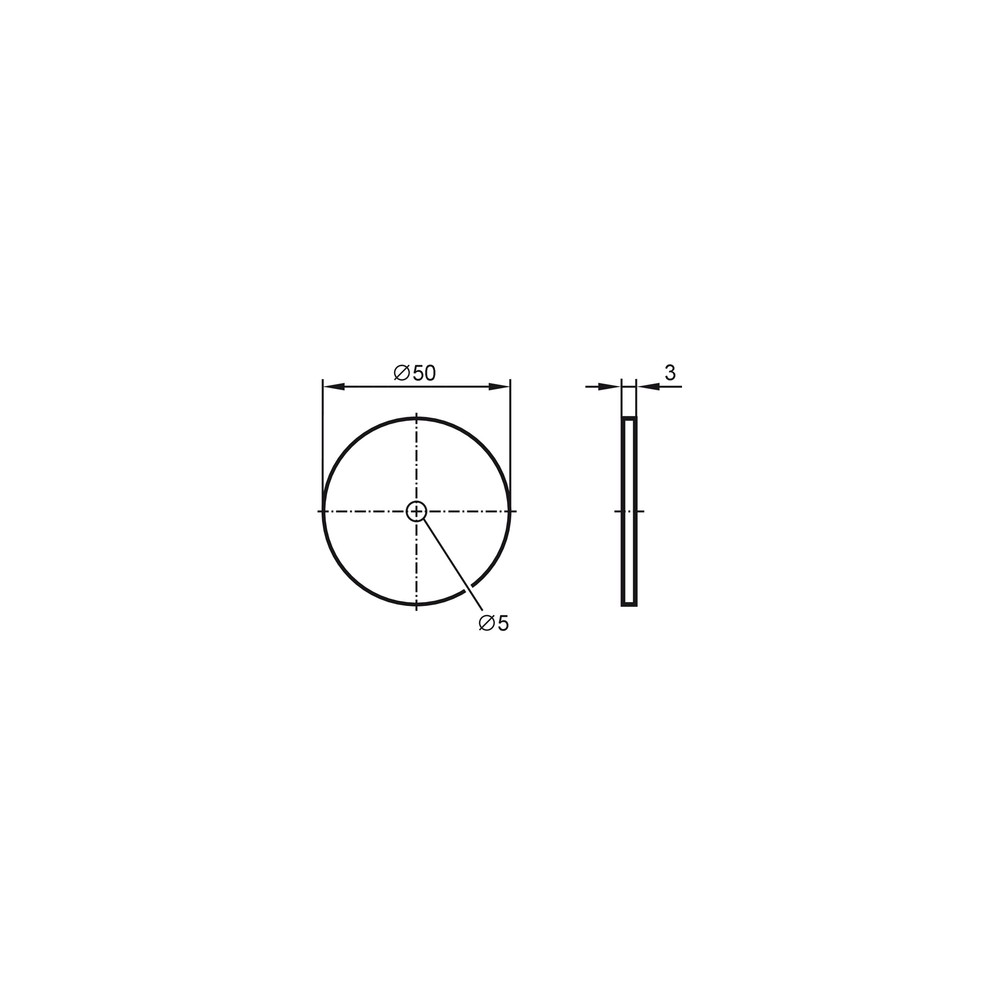

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O leitor não detecta a etiqueta.	Leitor com frequência ou padrão incompatível, distância acima da especificada para a combinação, ou posicionamento inadequado.	Confirme 13,56 MHz e ISO 15693 no leitor; compare a distância de instalação com a tabela do datasheet para o modelo usado e teste o posicionamento.
A leitura ocorre apenas quando a etiqueta fica muito próxima.	A distância de leitura depende do dispositivo utilizado; as distâncias declaradas variam entre modelos.	Identifique o leitor e confira a distância indicada para essa combinação específica no datasheet.
A leitura fica instável após a instalação.	A etiqueta pode ter sido montada em superfície metálica ou em condição diferente da montagem indicada.	Verifique o material do substrato e confirme se a instalação é sobre material não metálico.
A etiqueta deixa de operar após exposição a temperatura fora da faixa.	Temperatura de operação fora do intervalo especificado de -25 a 85 °C.	Meça ou consulte o histórico de temperatura no local e compare com a faixa operacional; verifique também a temperatura de armazenamento se o produto ficou fora de operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E80383 (PT-BR) (Datasheet) Desenho em escala IFM E80383 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E80383 e para que serve?

É uma etiqueta RFID de identificação industrial que permite armazenar e acessar dados por um leitor compatível com 13,56 MHz e ISO 15693. A memória é FRAM de 16 kbit.

Com quais leitores e distâncias ela é compatível?

A ficha lista dispositivos IFM das famílias ANT, DTI, DTM e DTC, com distâncias que variam por modelo, de 10 a 190 mm. Confira a combinação exata no datasheet; as distâncias não são intercambiáveis entre leitores.

O que acompanha a compra?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

Posso instalar esta etiqueta diretamente sobre metal?

A ficha especifica montagem sobre materiais não metálicos e não informa desempenho sobre metal. Para instalação em metal, valide a aplicação com o fabricante ou selecione uma etiqueta cuja ficha declare essa condição.

Ela funciona com leitor RFID de outro padrão ou frequência?

A E80383 é especificada para 13,56 MHz e ISO 15693. A ficha não declara compatibilidade com outras frequências ou padrões.

O leitor não detecta a etiqueta; o que verifico antes de substituir?

Confirme primeiro a frequência e o padrão do leitor e se a distância respeita o valor especificado para aquele modelo. Verifique também o posicionamento e se a etiqueta está sobre material não metálico.

A leitura ficou curta ou instável depois da montagem; qual pode ser a causa?

A distância depende do dispositivo leitor, e a montagem especificada é sobre material não metálico. Confira o modelo do leitor, a distância correspondente no datasheet e o substrato usado.

Devo comprar esta etiqueta ou um modelo de outra tecnologia?

Escolha a E80383 quando a aplicação exigir 13,56 MHz, ISO 15693 e memória FRAM de 16 kbit. Se o leitor exigir outro padrão ou frequência, compare com uma etiqueta que corresponda às especificações do sistema.

Como fixo a E80383 e que cuidados devo tomar?

A ficha indica aparafusamento ou colagem sobre superfície não metálica. Posicione-a conforme a distância de leitura do leitor utilizado e mantenha a operação dentro de -25 a 85 °C.

A etiqueta precisa de ligação elétrica ou pinagem?

A ficha não indica conexão elétrica cabeada nem pinagem; a E80383 é uma etiqueta RFID. Consulte o datasheet para as orientações de montagem e operação.

GLOSSÁRIO TÉCNICO

RFID

Tecnologia de identificação por radiofrequência usada para comunicação entre etiqueta e leitor.

ISO 15693

Padrão de comunicação RFID indicado para esta etiqueta.

FRAM

Tipo de memória especificado para armazenar dados na etiqueta.

UID

Identificador único associado à etiqueta; nesta ficha, seu tamanho é 8 Byte.

IP69K

Grau de proteção declarado para o produto; a ficha não apresenta neste contexto os detalhes das condições de ensaio.
