Tag RFID IFM E80342 - 13,56MHz IP68 Industrial

Pré-visualizar: E80342 IFM - Tag RFID IFM Identificação Industrial 13,56MHz IP68 34mm

E80342 IFM - Tag RFID IFM Identificação Industrial 13,56MHz IP68 34mm

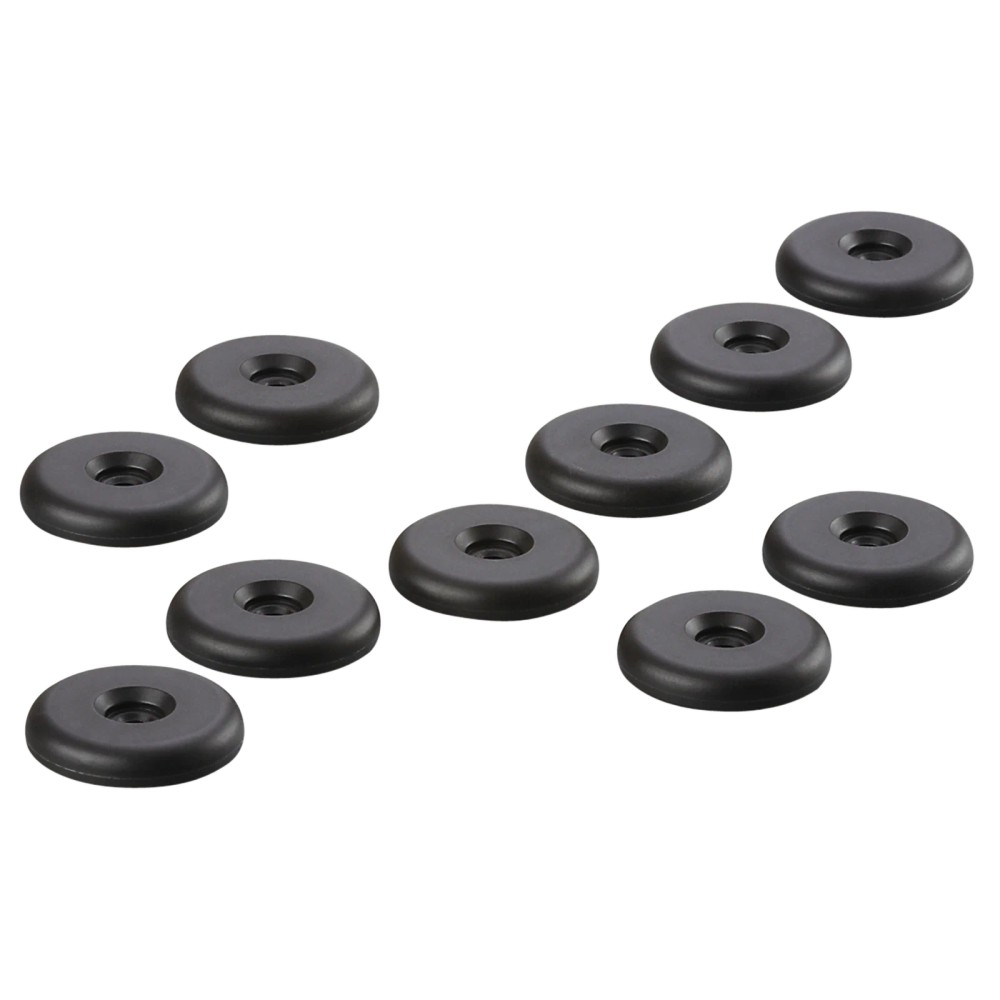

Imagem meramente ilustrativa

R$ 911,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E80342
EAN: 4021179310178
NCM do produto: 85235210

Destaques do Produto Frequência 13,56 MHz...mais

Fechar menu

Saiba mais sobre: "E80342 IFM - Tag RFID IFM Identificação Industrial 13,56MHz IP68 34mm"

Destaques do Produto

Frequência

13,56 MHz

Padrão RFID

ISO 15693

Montagem

Metal e não metal; aparafusar ou colar sobre a superfície

Dimensões

Ø 34 mm × 6 mm

Proteção

IP68

Quantidade por embalagem

10 peças

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tag RFID IFM E80342 ID-TAG/34X6.0/06, 13,56 MHz, IP68, Ø 34 mm

A IFM E80342 é uma tag RFID de identificação industrial para leitura e gravação de dados por um sistema compatível. Opera em 13,56 MHz e segue o padrão ISO 15693, com chip ICODE SLIX e memória EEPROM de 896 bit. Seu invólucro tem 34 mm de diâmetro e proteção IP68. Pode ser montada em superfícies metálicas ou não metálicas, por aparafusamento ou colagem sobre a superfície.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Tag RFID de identificação industrial
Modelo	ID-TAG/34X6.0/06
Frequência	13,56 MHz
Padrão RFID	ISO 15693
Chip	ICODE SLIX
Memória	EEPROM, 896 bit; 28 blocos de 4 Byte
Dimensões	Ø 34 mm × 6 mm
Grau de proteção	IP68
Temperatura ambiente	-40 a 85 °C
Embalagem	10 peças

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Identificação de ativos ou objetos em sistemas RFID que operem a 13,56 MHz e sejam compatíveis com ISO 15693 e chip ICODE SLIX.
Aplicações que requeiram montagem da tag em metal ou não metal por aparafusamento ou colagem sobre a superfície.
Instalações dentro da faixa de temperatura ambiente especificada de -40 a 85 °C e que requeiram grau de proteção IP68.

⚠ Considere outro se precisa de:

Aplicações cujo leitor ou sistema RFID não seja compatível com 13,56 MHz, ISO 15693 ou ICODE SLIX; confirme a compatibilidade do sistema antes da seleção.
Aplicações que exijam dimensões diferentes de Ø 34 mm × 6 mm ou características não informadas nesta ficha; consulte o datasheet do fabricante.

APLICAÇÕES E USO

Uso comprovado pela ficha: identificação industrial por RFID, com montagem da tag em superfícies metálicas ou não metálicas, por parafuso ou colagem sobre a superfície.
Possibilidade de aplicação: identificação de ativos ou objetos em sistemas com leitor compatível com 13,56 MHz, ISO 15693 e ICODE SLIX. A ficha não informa distância de leitura nem condições específicas de instalação do leitor; valide esses parâmetros no sistema utilizado.
Operação dentro da faixa de temperatura ambiente informada de -40 a 85 °C. Para armazenamento, a ficha informa -40 a 100 °C; não use essa faixa como substituta da temperatura operacional.

COMO ESCOLHER

Antes de comprar o Tag RFID IFM E80342 ID-TAG/34X6.0/06, 13,56 MHz, IP68, Ø 34 mm, verifique estes pontos:

Escolha a E80342 quando

O sistema de identificação aceitar 13,56 MHz, ISO 15693 e chip ICODE SLIX, e a instalação comportar o formato de Ø 34 mm × 6 mm. A ficha indica montagem em metal e não metal, por aparafusamento ou colagem sobre a superfície.

Avalie outra tag quando

O leitor exigir outro padrão, frequência ou tipo de chip, ou quando o espaço de instalação não comportar as dimensões informadas. Confirme esses requisitos no leitor e no datasheet; a ficha desta tag não especifica distância de leitura.

ESPECIFICAÇÕES TÉCNICAS

Identificação e tecnologia RFID
Tipo de produto	Tag RFID; etiqueta de ID	Identificação industrial.
Designação do modelo	ID-TAG/34X6.0/06	Modelo informado no cadastro técnico.
Frequência de operação	13,56 MHz	Parâmetro de operação RFID.
Padrão RFID / homologação de radiotransmissão	ISO 15693	Padrão indicado para verificar compatibilidade com o leitor.
Tipo de chip	ICODE SLIX	Chip indicado na ficha.
Tipo de memória	EEPROM	Tecnologia de memória informada.
Tamanho da memória	896 bit	Capacidade total informada.
Número de blocos	28	Organização da memória informada.
Tamanho do bloco	4 Byte	Tamanho de cada bloco informado.
Número de identificação única (UID)	8 Byte	Comprimento do UID informado.
Ciclo de leitura máximo	Ilimitado	Limite de leitura informado na ficha.
Ciclo de gravação máximo	100000	Limite de gravação informado na ficha.

Condições ambientais e resistência
Temperatura ambiente / operacional ativa	-40 a 85 °C	Faixa operacional informada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento informada; não confundir com a temperatura operacional.
Temperatura pico (passiva)	100 °C	Valor de pico passivo informado.
Grau de proteção	IP68	Classificação indicada na ficha; condições específicas de ensaio não detalhadas neste cadastro.
Resistência a choques	DIN IEC 68-2-27; 40 g, 18 ms	Referência e valores informados para choque.
Resistência a vibrações	DIN IEC 68-2-6; 10 g, 10...2000 Hz	Referência e faixa de frequência informadas para vibração.

Dados mecânicos e montagem
Dimensões	Ø 34 mm × 6 mm	Diâmetro e espessura informados.
Material	PA 6	Material do produto informado.
Tipo de montagem	Metal e não metal; aparafusar ou colar sobre a superfície	Métodos e superfícies de montagem indicados.
Peso	67,2 g	Valor informado no cadastro técnico.
Unidades por embalagem	10 peças	Quantidade declarada por embalagem.

Identificação comercial e documental
Marca	IFM	Marca informada no anúncio.
SKU / Part number	E80342	Código do produto.
GTIN	4021179310178	Identificador comercial informado.
Categoria	Processamento de imagens / identificação	Categoria do anúncio.
NCM	8523.52.10	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• RFID 13,56 MHz.

• Padrão RFID ISO 15693.

• Chip ICODE SLIX; compatibilidade do leitor deve ser confirmada com o fabricante do sistema.

Conexões

Elétrica Não há conexão elétrica cabeada especificada na ficha. A tag é identificada por RFID; não atribua pinagem ou alimentação elétrica sem consultar o datasheet.

Processo Não se aplica conexão de processo. Montagem mecânica indicada em metal e não metal, por aparafusamento ou colagem sobre a superfície; dimensões Ø 34 mm × 6 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Leitor RFID que aceite 13,56 MHz, ISO 15693 e ICODE SLIX	✓	A frequência, o padrão e o chip constam na ficha; valide a compatibilidade específica do leitor.
Leitor RFID incompatível com ISO 15693 ou que opere em frequência diferente	✗	A ficha especifica 13,56 MHz e ISO 15693; não há indicação de suporte a outros padrões ou frequências.
Montagem sobre superfície metálica ou não metálica por parafuso ou colagem	✓	Essas opções de material e montagem estão indicadas na ficha.
Instalação com temperatura ambiente fora de -40 a 85 °C	✗	A faixa de temperatura ambiente informada é de -40 a 85 °C.

INSTALAÇÃO

Como instalar o Tag RFID IFM E80342 ID-TAG/34X6.0/06, 13,56 MHz, IP68, Ø 34 mm

Confirme que o leitor RFID e o sistema aceitam 13,56 MHz, ISO 15693 e ICODE SLIX.
Verifique no local se o espaço comporta a tag com Ø 34 mm e espessura de 6 mm.
Selecione montagem por aparafusamento ou colagem sobre a superfície, conforme a aplicação.
Prepare a superfície e fixe a tag de acordo com o método escolhido e as instruções do fabricante; a ficha não especifica torque nem adesivo.
Confirme que as condições ambientais de operação estão dentro da faixa de -40 a 85 °C.
Teste a identificação com o leitor instalado e consulte o datasheet se a leitura não ocorrer ou se houver requisitos específicos de montagem.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O leitor não identifica a tag.	Leitor ou configuração sem compatibilidade confirmada com 13,56 MHz, ISO 15693 ou ICODE SLIX.	Verifique as especificações do leitor e do sistema e confirme frequência, padrão e tipo de chip suportados.
A leitura não ocorre após a instalação.	Posicionamento ou montagem pode não estar adequado à aplicação; a ficha não informa distância de leitura ou orientação exigida.	Teste a tag conforme as instruções do leitor e consulte os documentos do fabricante para requisitos de posicionamento e distância.
A tag apresenta falha após exposição ambiental.	Condição de operação fora da faixa de temperatura informada ou instalação fora das condições aplicáveis de proteção IP68.	Confira o histórico de temperatura e as condições de exposição e compare com os limites e condições do datasheet.
A tag fica solta ou se desloca da superfície.	Fixação por parafuso ou colagem inadequada à superfície ou ao método selecionado.	Inspecione a fixação mecânica e confirme o método de instalação e os requisitos de montagem no datasheet; torque e adesivo não são especificados nesta ficha.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E80342 (Datasheet) Desenho em escala IFM E80342 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a tag IFM E80342 e com quais leitores ela funciona?

É uma tag RFID de identificação industrial, indicada para sistemas de 13,56 MHz com ISO 15693 e chip ICODE SLIX. Confirme esses requisitos nas especificações do leitor.

O que acompanha a compra?

A ficha informa embalagem com 10 peças. Não há acessórios listados como inclusos.

Posso usar esta tag em metal?

Sim. A ficha indica montagem em metal e não metal, por aparafusamento ou colagem sobre a superfície.

Ela funciona com qualquer leitor RFID?

Não é possível afirmar compatibilidade universal. O sistema precisa ser compatível com 13,56 MHz, ISO 15693 e ICODE SLIX.

Esta tag serve para leitores de outra frequência ou padrão?

A ficha especifica somente 13,56 MHz e ISO 15693. Para outro padrão ou frequência, selecione uma tag cuja ficha corresponda aos requisitos do leitor.

Posso instalar a E80342 em um espaço menor que 34 mm?

A tag mede Ø 34 mm e tem 6 mm de espessura. Se o espaço não comportar essas dimensões, verifique outra opção com dimensões adequadas.

O leitor não está reconhecendo a tag; devo trocá-la?

Antes de trocar, confirme que o leitor aceita 13,56 MHz, ISO 15693 e ICODE SLIX e teste a configuração e o posicionamento conforme a documentação do sistema.

A tag parou de responder depois de ficar exposta ao ambiente; o que verifico?

Confira se a temperatura de operação permaneceu entre -40 e 85 °C e avalie as condições de exposição conforme o datasheet. A faixa de armazenamento não deve ser usada como faixa operacional.

Devo comprar um kit ou peças avulsas?

A ficha declara embalagem com 10 peças, sem identificar um kit de acessórios. A quantidade de compra ou apresentação comercial deve ser confirmada no anúncio.

Como fixo a tag e que cuidados devo ter?

A ficha prevê aparafusamento ou colagem sobre a superfície. Ela não informa torque, adesivo ou ferramenta; consulte o datasheet para os detalhes de instalação aplicáveis.

GLOSSÁRIO TÉCNICO

RFID

Tecnologia de identificação por radiofrequência usada para comunicação entre a tag e um leitor.

ISO 15693

Padrão RFID declarado para esta tag e usado na verificação de compatibilidade com o leitor.

ICODE SLIX

Tipo de chip indicado para a tag; confirme se o leitor e o sistema aceitam esse chip.

EEPROM

Tipo de memória indicado na ficha para armazenamento de dados na tag.

IP68

Grau de proteção declarado para o produto; consulte o datasheet para as condições e limites de ensaio aplicáveis.
