Tag RFID IFM E80322 - Identificação Industrial IP68

Pré-visualizar: E80322 IFM - Tag RFID IFM Identificação de Transportadores 0,125 MHz IP68 Ø26mm

E80322 IFM - Tag RFID IFM Identificação de Transportadores 0,125 MHz IP68 Ø26mm

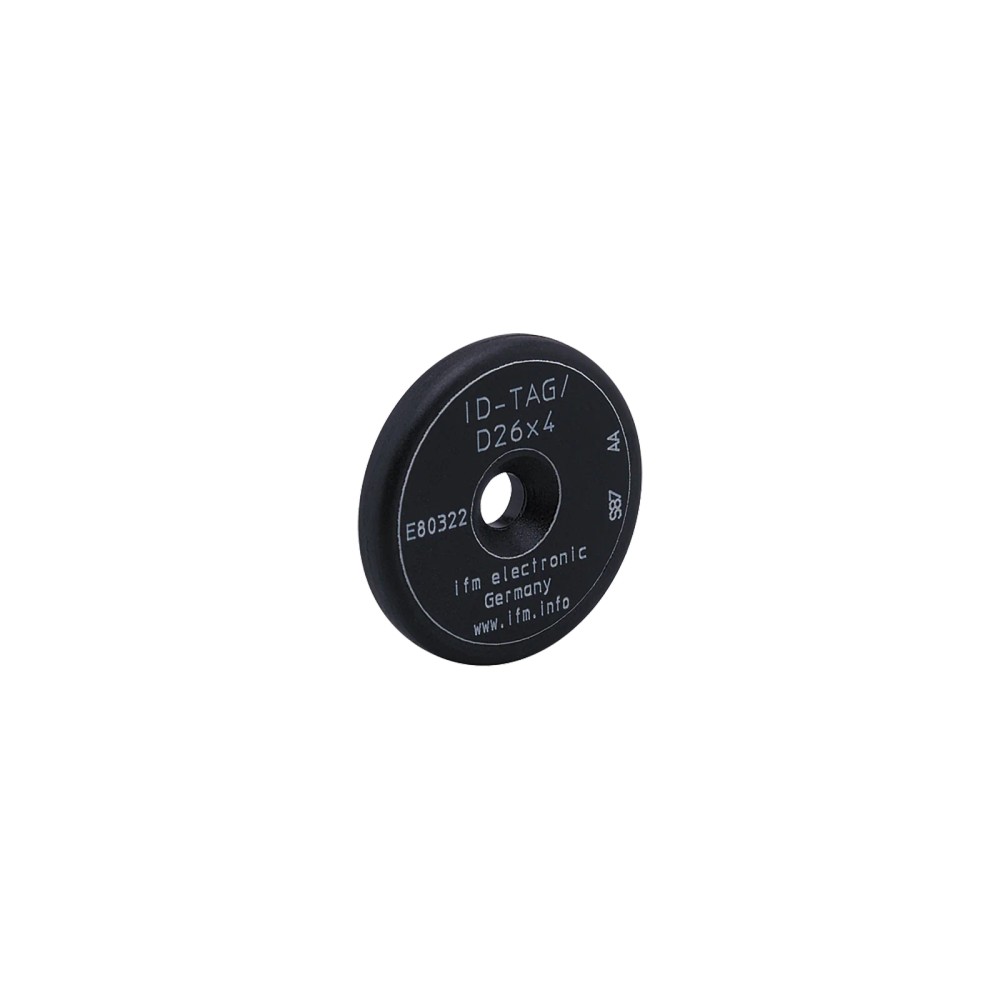

Imagem meramente ilustrativa

R$ 220,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E80322
EAN: 4021179232463
NCM do produto: 85235210

Destaques do Produto Frequência 0,125 MHz...mais

Fechar menu

Saiba mais sobre: "E80322 IFM - Tag RFID IFM Identificação de Transportadores 0,125 MHz IP68 Ø26mm"

Destaques do Produto

Frequência

0,125 MHz

Formato

Ø 26 × 4 mm

Proteção

IP68

Temperatura operacional ativa

-25 a 85 °C

Uso previsto

Codificação de transportadores de peças de trabalho

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tag RFID IFM E80322 para identificação de transportadores, 0,125 MHz, IP68, Ø 26 mm

A IFM E80322 é uma etiqueta RFID destinada à codificação de transportadores de peças de trabalho em sistemas de roteamento de transportadores. Opera a 0,125 MHz, tem dimensões de Ø 26 × 4 mm e grau de proteção IP68. A temperatura operacional ativa informada é de -25 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tag RFID / etiqueta de identificação
Aplicação indicada	Codificação de transportadores da peça de trabalho no roteamento de transportadores
Frequência de operação	0,125 MHz
Dimensões	Ø 26 mm; comprimento 4 mm
Grau de proteção	IP68
Temperatura operacional ativa	-25 a 85 °C
Memória	224 bit
Ciclos de gravação máximos	100.000
Ciclos de leitura máximos	Ilimitado
Identificação	E80322; GTIN 4021179232463

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Identificação e codificação de transportadores de peças de trabalho em roteamento de transportadores, conforme aplicação informada para o produto.
Sistemas que utilizem frequência RFID de 0,125 MHz e leitores compatíveis com a tag.
Instalações cuja faixa de temperatura operacional ativa esteja entre -25 e 85 °C e que requeiram grau de proteção IP68.

⚠ Considere outro se precisa de:

Aplicações que exijam operação ativa abaixo de -25 °C ou acima de 85 °C.
Sistemas RFID que não sejam compatíveis com a frequência de 0,125 MHz. A ficha não identifica compatibilidade com outras frequências.

APLICAÇÕES E USO

Aplicação declarada: codificação de transportadores de peças de trabalho para identificação no roteamento de transportadores.
Uso com leitores/gravadores DTA relacionados na ficha, respeitando as distâncias indicadas para cada modelo e orientação de leitura.
Possibilidade inferida: integração em uma linha de transporte automatizada que utilize identificação RFID a 0,125 MHz; confirme a compatibilidade do sistema completo e a montagem com o fabricante.
A operação ativa é especificada de -25 a 85 °C. A temperatura de pico passiva informada é uma condição de teste, não uma faixa de operação contínua.

COMO ESCOLHER

Antes de comprar o Tag RFID IFM E80322 para identificação de transportadores, 0,125 MHz, IP68, Ø 26 mm, verifique estes pontos:

Escolha a E80322

Quando a aplicação for a codificação de transportadores de peças de trabalho no roteamento de transportadores e o sistema utilizar RFID a 0,125 MHz. Verifique também o espaço disponível para o formato Ø 26 × 4 mm e a temperatura operacional ativa.

Avalie outra tag ou confirme com o fabricante

Se o leitor operar em frequência diferente, se as dimensões não couberem no ponto de montagem ou se a temperatura ativa da instalação ficar fora de -25 a 85 °C. A ficha não confirma compatibilidade com frequências ou leitores não relacionados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tag RFID; etiqueta de ID	Classificação e função informadas para o produto.
Aplicação	Codificação dos transportadores da peça de trabalho no roteamento de transportadores	Aplicação declarada na ficha do produto.
Marca	IFM	Identificação do fabricante.
Modelo / SKU / Part Number	E80322	Código de identificação do produto.
GTIN	4021179232463	Identificador comercial informado.
Categoria	Processamento de imagens / identificação	Categoria informada no anúncio.

Dados RFID
Frequência de operação	0,125 MHz	Frequência nominal informada para a tag.
Tamanho da memória	224 bit	Capacidade de memória declarada.
Ciclo de gravação máximo	100.000	Limite de ciclos de gravação informado.
Ciclo de leitura máximo	Ilimitado	Limite de ciclos de leitura declarado.

Compatibilidade de leitura e gravação
DTA100, lado superior	Leitura: 15 a 40 mm; gravação: 15 a 40 mm	Distâncias informadas para o dispositivo DTA100.
DTA101, lado superior	Leitura: 15 a 40 mm	A ficha não informa distância de gravação para o DTA101.
DTA200, lado dianteiro	Leitura: 55 mm; gravação: 55 mm	Distâncias informadas para o dispositivo DTA200.
DTA201, lado dianteiro	Leitura: 55 mm	A ficha não informa distância de gravação para o DTA201.
DTA300, lado dianteiro	Leitura: 80 mm; gravação: 80 mm	Distâncias informadas para o dispositivo DTA300.
DTA301, lado dianteiro	Leitura: 80 mm	A ficha não informa distância de gravação para o DTA301.

Condições ambientais
Temperatura operacional ativa	-25 a 85 °C	Faixa de temperatura de operação ativa informada.
Temperatura de armazenamento	-25 a 140 °C	Faixa informada para armazenamento; não substitui a faixa de operação ativa.
Temperatura pico passiva	200 °C; duração do teste: 160 °C por 500 × 20 min e 200 °C por 10 × 20 min	Condição de teste passivo declarada; não deve ser interpretada como temperatura operacional contínua.
Grau de proteção	IP68	Classificação de proteção informada; condições específicas de ensaio não detalhadas no contexto.
Resistência a choques	DIN IEC 68-2-29; 40 g, 18 ms	Condição e referência de ensaio declaradas.
Resistência a vibrações	DIN IEC 68-2-6; 10 g, 10 a 2000 Hz	Condição e referência de ensaio declaradas.

Dados mecânicos
Dimensões	Ø 26 mm; comprimento 4 mm	Dimensões externas declaradas.
Material	PA High Temperature	Material informado na ficha do produto.
Peso	4,9 g	Peso informado no conjunto de atributos do produto.
Unidades por embalagem	1 peça	Quantidade por embalagem declarada.

Dados de confiabilidade
MTTF	2854 anos	Valor informado no conjunto de atributos; a ficha fornecida não detalha condições ou método de cálculo.

COMPATIBILIDADE

Comunicação

• RFID, frequência de operação de 0,125 MHz.

• Distâncias de leitura/gravação informadas para dispositivos IFM DTA: DTA100, lado superior, 15 a 40 mm para leitura e gravação; DTA101, lado superior, 15 a 40 mm para leitura; DTA200, lado dianteiro, 55 mm para leitura e gravação; DTA201, lado dianteiro, 55 mm para leitura; DTA300, lado dianteiro, 80 mm para leitura e gravação; DTA301, lado dianteiro, 80 mm para leitura. A ficha não informa distância de gravação para DTA101, DTA201 ou DTA301.

Conexões

Elétrica Não possui conexão elétrica cabeada informada; é uma tag RFID identificada por leitura/gravação sem contato. A ficha não especifica alimentação ou pinagem.

Processo Não aplicável: a ficha não informa conexão de processo. As dimensões físicas são Ø 26 × 4 mm; confirme o método de fixação no desenho e na documentação do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Leitor IFM DTA100, leitura ou gravação pelo lado superior, dentro de 15 a 40 mm	✓	A ficha informa essa distância para leitura e gravação com o DTA100.
Leitor IFM DTA101, leitura pelo lado superior, dentro de 15 a 40 mm	✓	A ficha informa distância de leitura de 15 a 40 mm; não fornece distância de gravação para esse modelo.
Leitor IFM DTA200, leitura ou gravação pelo lado dianteiro, a 55 mm	✓	A ficha informa 55 mm para leitura e gravação com o DTA200.
Leitor IFM DTA201, leitura pelo lado dianteiro, a 55 mm	✓	A ficha informa distância de leitura de 55 mm; não fornece distância de gravação para esse modelo.
Leitor IFM DTA300, leitura ou gravação pelo lado dianteiro, a 80 mm	✓	A ficha informa 80 mm para leitura e gravação com o DTA300.
Leitor IFM DTA301, leitura pelo lado dianteiro, a 80 mm	✓	A ficha informa distância de leitura de 80 mm; não fornece distância de gravação para esse modelo.
Sistema que exige frequência diferente de 0,125 MHz	✗	A frequência informada para a tag é 0,125 MHz; compatibilidade com outra frequência não está indicada.
Instalação com temperatura operacional ativa fora de -25 a 85 °C	✗	A faixa de temperatura operacional ativa informada é de -25 a 85 °C.

INSTALAÇÃO

Como instalar o Tag RFID IFM E80322 para identificação de transportadores, 0,125 MHz, IP68, Ø 26 mm

Confirme que o sistema de identificação utiliza RFID a 0,125 MHz e que o leitor é compatível com a E80322.
Verifique no desenho dimensional o espaço disponível para a tag de Ø 26 × 4 mm.
Defina a posição de montagem no transportador conforme o projeto da aplicação; a ficha fornecida não especifica método de fixação.
Alinhe a tag à face de leitura correspondente e respeite a orientação e as distâncias informadas para o leitor DTA utilizado.
Programe ou grave a identificação com equipamento compatível; não exceda o limite declarado de ciclos de gravação.
Realize testes de leitura no transportador em sua condição de operação e confirme a identificação antes de liberar o roteamento.

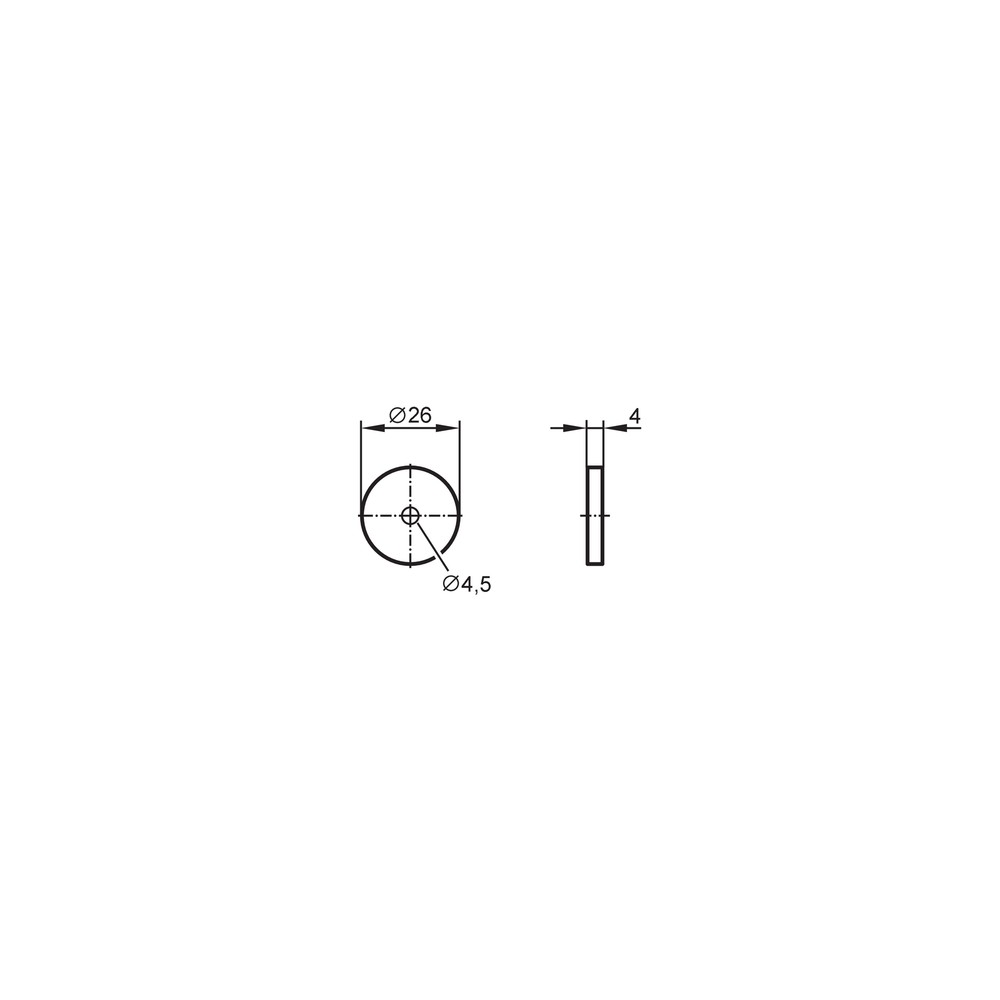

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O leitor não detecta a tag.	Leitor com frequência não compatível, distância ou lado de leitura fora das condições informadas, ou tag posicionada fora do campo de leitura.	Confirme que o sistema opera a 0,125 MHz, identifique o modelo DTA e compare a orientação e a distância com os valores da ficha.
A leitura ocorre de forma intermitente no transportador.	Posição ou alinhamento da tag em relação ao leitor não mantidos durante o movimento; a ficha não especifica tolerâncias de alinhamento.	Inspecione a posição física da tag e teste a leitura ao longo do percurso, mantendo a distância indicada para o leitor usado.
A tag é lida, mas a gravação não é concluída.	O dispositivo pode não ter distância de gravação especificada para a combinação utilizada ou pode ter sido atingido o limite de ciclos de gravação.	Verifique o modelo do leitor e a distância de gravação declarada para ele; confira também o histórico de gravações, cujo limite informado é 100.000 ciclos.
A tag deixa de funcionar após exposição a temperatura elevada.	A temperatura de operação ativa pode ter excedido a faixa de -25 a 85 °C; a condição de pico passiva não equivale a operação contínua.	Compare a temperatura real durante a operação com a faixa ativa e diferencie essa condição dos testes de temperatura pico passiva descritos na ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E80322 (PT-BR) (Datasheet) Desenho em escala IFM E80322 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E80322 e para que serve?

É uma tag RFID para codificar transportadores de peças de trabalho no roteamento de transportadores. A ficha especifica operação a 0,125 MHz.

Com quais leitores IFM a ficha informa distâncias de leitura ou gravação?

A ficha relaciona os modelos DTA100, DTA101, DTA200, DTA201, DTA300 e DTA301, com distâncias que variam conforme modelo e lado de leitura. Consulte os valores específicos na seção de compatibilidade.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. A embalagem não deve ser considerada um kit de leitor ou gravador.

Esta tag funciona com leitores de outra frequência RFID?

A frequência informada é 0,125 MHz. A ficha não confirma compatibilidade com leitores de outras frequências; confirme essa combinação com o fabricante antes da seleção.

Posso usar a E80322 fora da faixa de -25 a 85 °C durante a operação?

A faixa especificada para operação ativa é de -25 a 85 °C. A ficha também informa testes de temperatura pico passiva, mas não os define como operação contínua fora dessa faixa.

O grau IP68 significa que posso instalar a tag em qualquer condição de imersão?

A ficha declara IP68, mas o contexto fornecido não detalha profundidade ou duração de imersão. Valide as condições específicas de exposição na documentação do fabricante.

O leitor reconhece a tag apenas às vezes; o que verifico antes de substituí-la?

Confira frequência, orientação e distância entre tag e leitor, comparando com a especificação do modelo DTA utilizado. A ficha não informa tolerâncias de alinhamento.

A gravação falha, mas a leitura funciona; a tag está necessariamente defeituosa?

Não necessariamente. Verifique se o modelo e a distância usados têm gravação especificada para essa combinação e considere o limite informado de 100.000 ciclos de gravação.

Devo comprar somente a tag ou um conjunto com leitor?

A E80322 é fornecida como tag, e a ficha indica uma peça por embalagem; não há leitor ou acessório listado como incluso. Se a instalação ainda não tiver leitor, confirme separadamente a compatibilidade do equipamento com RFID a 0,125 MHz.

Como devo posicionar a tag durante a instalação?

Use o desenho dimensional para conferir o espaço de Ø 26 × 4 mm e respeite o lado e a distância associados ao leitor instalado. O método de fixação não está especificado na ficha fornecida.

GLOSSÁRIO TÉCNICO

RFID

Identificação por radiofrequência usada para leitura e gravação de dados sem conexão cabeada.

Frequência de operação

Frequência de comunicação especificada para a tag RFID.

Ciclo de gravação

Operação de gravação de dados na memória da tag; a ficha estabelece um limite máximo de ciclos.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos, conforme condições de ensaio aplicáveis.

Temperatura operacional ativa

Faixa de temperatura informada para funcionamento ativo do produto, distinta das condições de teste passivo.
