Fonte de Alimentação IFM E80120 24VDC 1A Conectável

Pré-visualizar: E80120 IFM - Fonte de Alimentação Conectável IFM Alimentação Industrial 24VDC 1A M12

E80120 IFM - Fonte de Alimentação Conectável IFM Alimentação Industrial 24VDC 1A M12

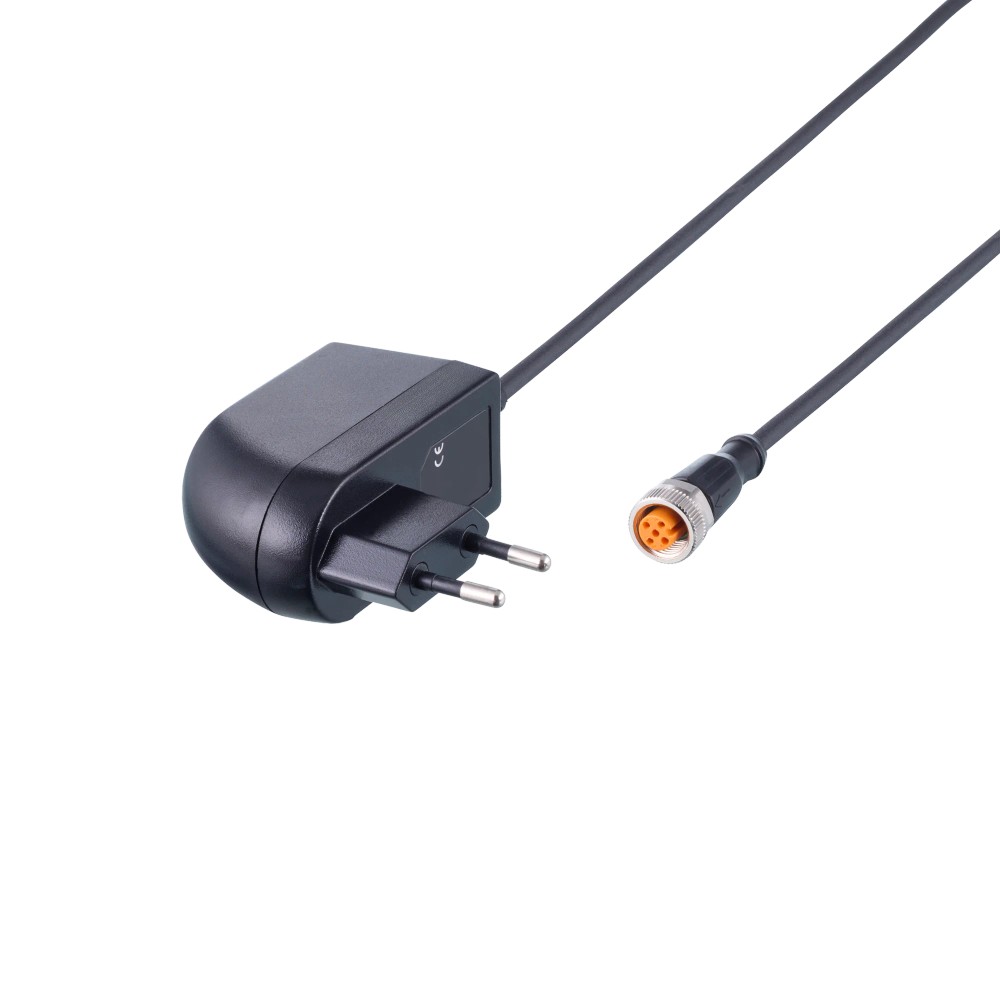

Imagem meramente ilustrativa

R$ 388,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E80120
EAN: 4021179323864
NCM do produto: 85044090

Destaques do Produto Tensão de saída 24 V...mais

Fechar menu

Saiba mais sobre: "E80120 IFM - Fonte de Alimentação Conectável IFM Alimentação Industrial 24VDC 1A M12"

Destaques do Produto

Tensão de saída

24 V DC

Corrente de saída

1 A

Faixa de entrada

90...264 V AC

Conector

M12, codificação A, 5 contatos

Comprimento do cabo

2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Fonte de alimentação conectável IFM E80120, 24 VDC, 1 A, entrada AC 90...264 V, conexão M12

A IFM E80120 é uma fonte de alimentação conectável para fornecer 24 VDC a equipamentos compatíveis. Aceita entrada de 90...264 V AC e fornece corrente de saída de até 1 A. Possui conexão M12 de 5 contatos, codificação A, e cabo de 2 m. Confira a corrente exigida pela carga e as condições de instalação antes da seleção.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E80120
Entrada	90...264 V AC; 47...63 Hz
Saída	24 V DC; 1 A; 1 circuito
Conexão elétrica	1 x M12, codificação A, 5 contatos
Cabo	2 m; 2 x 0,5 mm²
Proteção	IP 40; conexão M12: IP 69K
Temperatura ambiente	0...40 °C
Dimensões	74 x 29 x 39,7 mm
Aprovações	CE, UKCA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que exijam alimentação de 24 V DC e corrente total de até 1 A, dentro das condições elétricas e ambientais especificadas.
Instalações com entrada AC entre 90...264 V e frequência entre 47...63 Hz.
Montagem em que sejam compatíveis a conexão M12 A de 5 contatos e o cabo de 2 m fornecido.

⚠ Considere outro se precisa de:

Não selecione para cargas que exijam tensão diferente de 24 V DC ou corrente superior a 1 A.
Não use fora da faixa de entrada AC de 90...264 V, da frequência de 47...63 Hz ou da temperatura ambiente de 0...40 °C.

APLICAÇÕES E USO

Uso como fonte para alimentar uma carga compatível com 24 V DC e consumo de até 1 A, desde que a entrada AC, a frequência e a temperatura ambiente permaneçam dentro das faixas especificadas. A ficha não identifica modelos de equipamentos finais compatíveis; valide a tensão, corrente e conexão do dispositivo alimentado.
Instalação em que o cabo de 2 m e a conexão M12 A de 5 contatos correspondam aos requisitos do conjunto. Esta possibilidade decorre das características declaradas; a pinagem e a aplicação específica devem ser confirmadas no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Fonte de alimentação conectável IFM E80120, 24 VDC, 1 A, entrada AC 90...264 V, conexão M12, verifique estes pontos:

Escolha a E80120

Quando a carga requer 24 V DC, consome no máximo 1 A e a alimentação disponível atende à faixa de entrada de 90...264 V AC e 47...63 Hz. Verifique também a conexão M12 e o comprimento de cabo necessário.

Busque outra configuração

Quando a tensão ou a corrente exigida pela carga exceder os valores nominais informados, ou quando entrada, frequência, temperatura ambiente ou conexão não forem compatíveis. A ficha não informa proteção contra sobrecarga nem possibilidade de ligação em paralelo; confirme esses requisitos no datasheet antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Marca	IFM	Marca informada para o produto.
Modelo / SKU / part number	E80120	Código de identificação do produto.
GTIN	4021179323864	Identificador comercial informado.
Tipo de produto	Fonte de alimentação conectável	Classificação do produto na ficha.
Quantidade por embalagem	1 peça	Unidade informada por embalagem.

Dados elétricos de entrada
Tensão de entrada AC	90...264 V	Faixa de tensão de entrada declarada.
Frequência AC	47...63 Hz	Faixa de frequência de entrada declarada.
Corrente de entrada	0,8 A	Valor informado para tensão nominal de 230 V AC / 50 Hz.

Dados elétricos de saída
Tensão de saída DC	24 V	Valor nominal de saída.
Corrente total de saída	1 A	Corrente máxima indicada na ficha.
Número de circuitos de saída	1	Quantidade de circuitos declarada.
Ondulação residual máxima	200 mV	Valor máximo informado para a ondulação residual.
Eficiência	82,22 %	Valor informado para tensão nominal de 230 V AC / 50 Hz.

Conexões e cabo
Conexão elétrica	1 x M12; codificação A; 5 contatos	Tipo e configuração da conexão declarados.
Comprimento do cabo	2 m	Comprimento informado para o cabo incluído.
Seção transversal do cabo	2 x 0,5 mm²	Configuração informada para os condutores do cabo.

Compatibilidade eletromagnética e aprovações
Normas EMC	EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3	Normas de EMC indicadas na ficha.
Aprovações	CE, UKCA	Aprovações declaradas para o produto.

Condições ambientais e proteção
Temperatura ambiente	0...40 °C	Faixa de temperatura ambiente indicada.
Grau de proteção do invólucro	IP 40	Proteção indicada para o invólucro.
Grau de proteção da conexão	IP 69K	Proteção indicada especificamente para a conexão M12; não deve ser interpretada como proteção IP 69K de todo o produto.
Classe de proteção	II	Classe de proteção elétrica declarada.

Dados mecânicos
Dimensões	74 x 29 x 39,7 mm	Dimensões declaradas do produto.
Invólucro	Retangular	Formato informado.
Material do invólucro	Plástico preto	Material e cor declarados.
Peso	203,5 g	Peso informado no dataset do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Entrada: 90...264 V AC, 47...63 Hz. Saída: 24 V DC, até 1 A. Conexão elétrica informada: 1 x M12, codificação A, 5 contatos. O datasheet deve ser consultado para identificar a atribuição dos contatos e as condições de ligação.

Processo Não se aplica: é uma fonte de alimentação, não um dispositivo com conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Carga alimentada em 24 V DC com corrente total de até 1 A e entrada AC dentro das faixas especificadas	✓	Atende aos valores de saída e entrada declarados para o produto; confirme a conexão elétrica exigida pela carga.
Carga que exige mais de 1 A ou tensão de saída diferente de 24 V DC	✗	Excede a corrente nominal ou não corresponde à tensão de saída especificada.
Rede AC de 90...264 V e 47...63 Hz, com instalação entre 0...40 °C	✓	As condições estão dentro das faixas declaradas na ficha.
Equipamento cujo conector não corresponde a M12 A de 5 contatos	✗	A conexão mecânica/elétrica indicada pode não corresponder; não é possível confirmar compatibilidade sem verificar o conector e a pinagem do equipamento.

INSTALAÇÃO

Como instalar o Fonte de alimentação conectável IFM E80120, 24 VDC, 1 A, entrada AC 90...264 V, conexão M12

Confirme que a alimentação disponível está entre 90...264 V AC e 47...63 Hz.
Verifique se a carga requer 24 V DC e não excede 1 A.
Confirme a correspondência da conexão M12 A de 5 contatos e consulte o datasheet para a atribuição dos contatos.
Posicione o produto considerando as dimensões de 74 x 29 x 39,7 mm e o comprimento de cabo de 2 m.
Instale em ambiente dentro da faixa de 0...40 °C e respeite a proteção IP 40 do invólucro; a classificação IP 69K se refere à conexão M12.
Antes de energizar, confira as ligações e os requisitos elétricos do equipamento conectado conforme a documentação do fabricante.

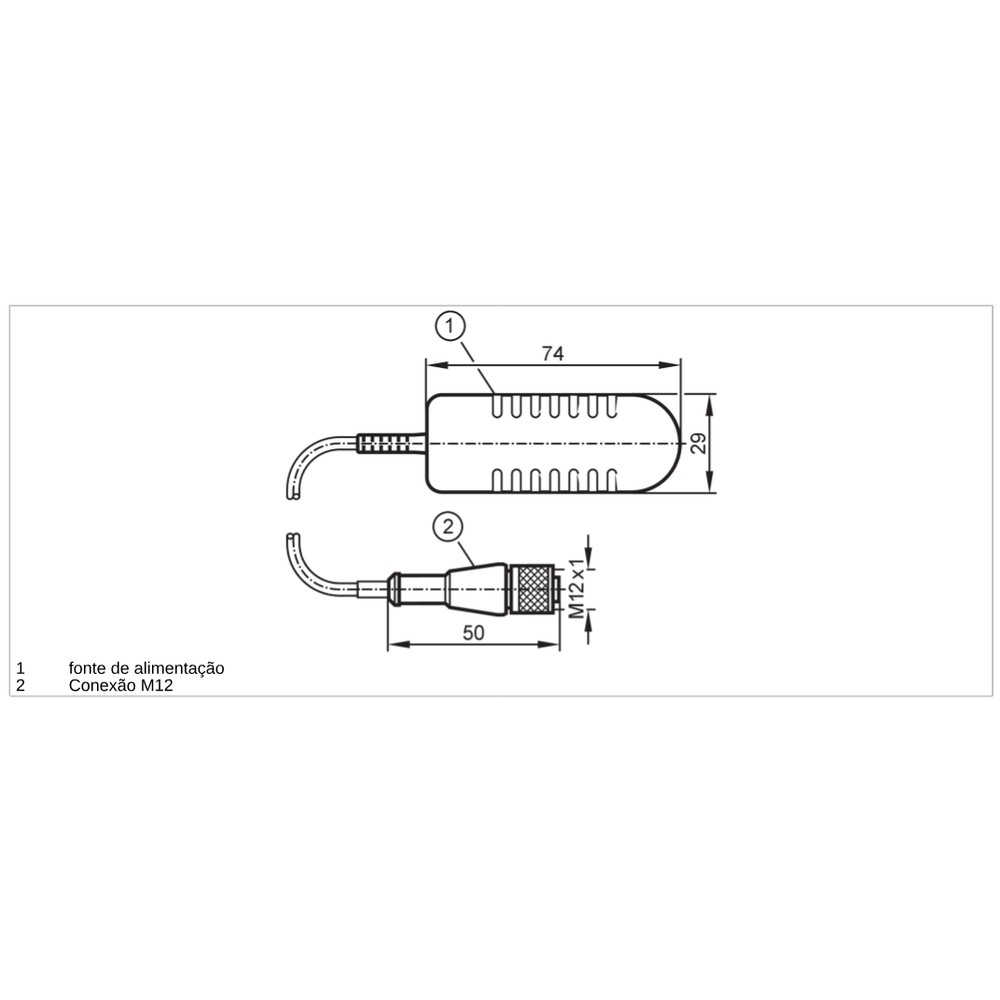

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Cabo com conector; 2 m, 2 x 0,5 mm².

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A carga não liga ou não recebe 24 V DC.	Entrada AC ausente ou fora da faixa especificada, ligação incorreta ou problema na carga/conexão.	Meça a tensão de entrada e verifique frequência, conexões e requisitos da carga conforme o datasheet; não altere a pinagem sem consultar a documentação.
A tensão de saída cai ou a fonte desliga durante a operação.	A carga pode exigir corrente superior ao limite de 1 A ou apresentar falha.	Verifique a corrente consumida pela carga e compare com o limite declarado; teste a fonte somente com uma carga compatível.
O conjunto apresenta falha intermitente na conexão.	Conexão M12 não assentada corretamente, incompatibilidade de conector ou dano no cabo/conector.	Inspecione o acoplamento, o cabo e os contatos com a alimentação desligada; confirme M12 A de 5 contatos e a pinagem no datasheet.
Desempenho irregular em ambiente quente ou úmido.	Temperatura ambiente fora da faixa de 0...40 °C ou exposição do invólucro além da proteção IP 40 declarada.	Meça a temperatura ambiente e verifique as condições de instalação. Considere que IP 69K é indicado para a conexão M12, não para o invólucro inteiro.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E80120, português (Datasheet) Desenho em escala IFM E80120 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E80120 e para quem ela serve?

É uma fonte de alimentação conectável que fornece 24 V DC, até 1 A. Serve para cargas que atendam a esses requisitos e sejam compatíveis com sua conexão elétrica.

O que acompanha a fonte?

A ficha informa cabo com conector incluído, com 2 m de comprimento e condutores de 2 x 0,5 mm².

A E80120 funciona com qualquer dispositivo M12?

Não é possível confirmar apenas pelo formato do conector. Verifique codificação A, 5 contatos, pinagem, tensão e corrente exigidas pelo dispositivo no datasheet.

Posso usar esta fonte em um equipamento que precisa de 2 A?

Não. A corrente total de saída especificada é 1 A, portanto uma carga que exija 2 A excede esse limite.

Ela serve para alimentar um dispositivo que exige 12 V DC?

Não conforme a ficha, que especifica saída de 24 V DC. Use uma fonte cuja tensão corresponda ao requisito do dispositivo.

A fonte não entrega tensão à carga; o que devo verificar antes de substituí-la?

Confira se há entrada AC dentro da faixa especificada, se as conexões estão corretas e se a carga e a pinagem correspondem à documentação. Meça a saída usando procedimento seguro e adequado.

A tensão cai quando conecto o equipamento; qual pode ser a causa?

Uma causa possível é consumo acima do limite de 1 A ou uma falha na carga ou conexão. Verifique a corrente da carga e inspecione o acoplamento antes de concluir que a fonte precisa ser substituída.

É melhor comprar esta fonte ou uma unidade com saída diferente?

Escolha a E80120 quando a carga requerer 24 V DC e até 1 A, com entrada AC compatível. Para outra tensão ou corrente, selecione uma fonte cujos valores nominais atendam à carga.

Que cuidados devo ter na instalação?

Confirme entrada, frequência, tensão e corrente da carga, além da conexão M12 A de 5 contatos. Respeite a faixa ambiente de 0...40 °C e consulte o datasheet para a pinagem.

Posso instalar a fonte em um local que exige IP 69K no equipamento inteiro?

A ficha indica IP 40 para o invólucro e IP 69K para a conexão M12. Portanto, não considere o produto inteiro protegido como IP 69K; valide a proteção exigida para o local.

GLOSSÁRIO TÉCNICO

Tensão de saída DC

Tensão contínua fornecida pela fonte à carga. (Ref.: Tensão de saída DC, 24 V)

Corrente total de saída

Corrente que a fonte fornece ao circuito de saída, limitada ao valor declarado. (Ref.: Corrente total de saída, 1 A)

Ondulação residual

Componente residual variável superposta à tensão contínua de saída. (Ref.: Ondulação residual máxima, 200 mV)

Codificação M12 A

Configuração de codificação do conector M12 declarada para a conexão elétrica do produto. (Ref.: Conexão elétrica, M12 codificação A, 5 contatos)

Grau de proteção IP

Classificação de proteção indicada separadamente para o invólucro e para a conexão; cada valor se aplica ao componente especificado. (Ref.: IP 40 no invólucro; IP 69K na conexão M12)
