Cabo Conector Fêmea M12 IFM E80022

Pré-visualizar: E80022 IFM - Cabo Conector Fêmea M12 Automação Industrial 8 Polos 2m Blindado

E80022 IFM - Cabo Conector Fêmea M12 Automação Industrial 8 Polos 2m Blindado

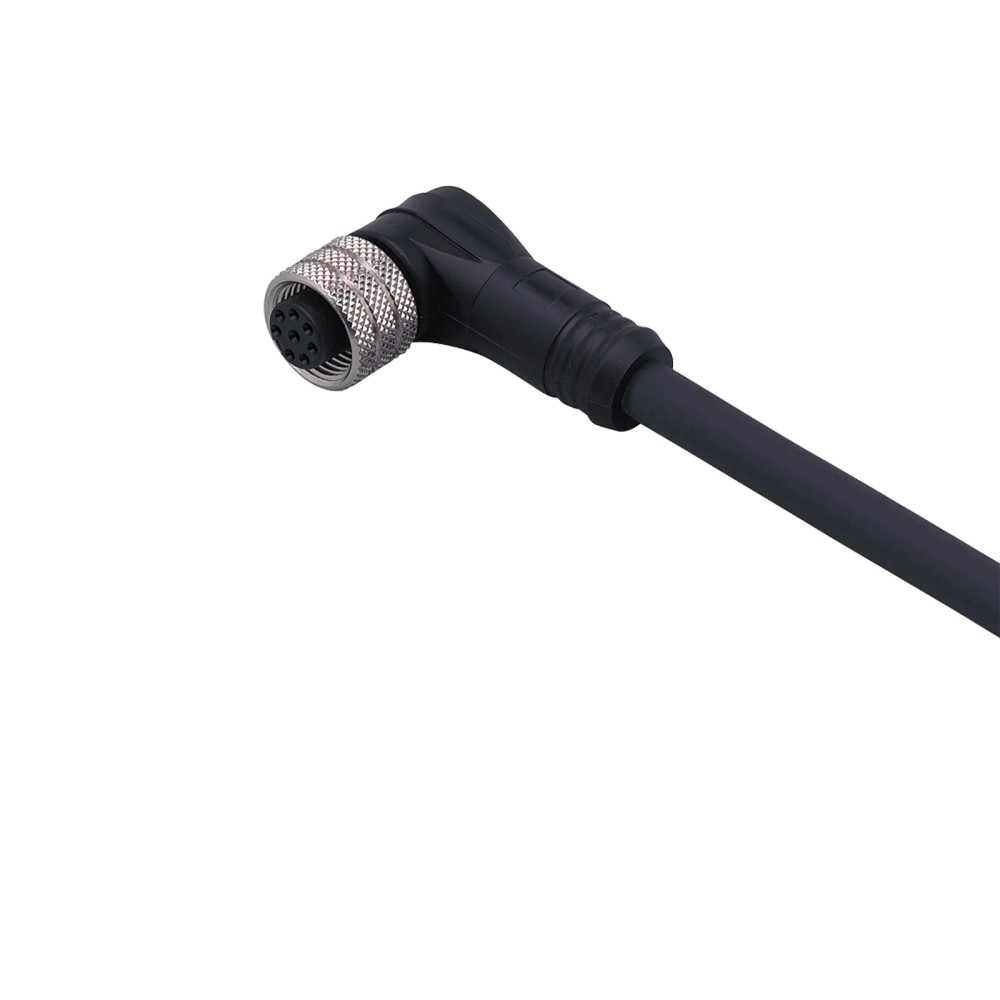

Imagem meramente ilustrativa

R$ 307,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E80022
EAN: 4021179074278
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E80022 IFM - Cabo Conector Fêmea M12 Automação Industrial 8 Polos 2m Blindado"

Destaques do Produto

Conector

Fêmea M12 angular

Polos

Comprimento

2 m

Construção

Cabo blindado, revestido em PUR

Proteção

IP 67

Tensão informada

< 30 V AC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E80022 IFM – Cabo Conector Fêmea M12 Angular, 8 Polos, Blindado, 2 m

O IFM E80022 é um cabo de conexão industrial com conector fêmea M12 angular de 8 polos. É destinado à conexão de componentes em aplicações industriais e de automação. Possui cabo blindado com revestimento em PUR e comprimento de 2 m; o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	E80022
Conector	Fêmea M12, angular
Número de polos	8
Comprimento do cabo	2 m
Revestimento do cabo	PUR, preto
Blindagem	Sim
Grau de proteção	IP 67
Tensão de operação	< 30 V AC
Seção dos condutores	8 x 0,25 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea M12 angular de 8 polos e cabo de 2 m.
Aplicações em que sejam requeridos cabo blindado, revestimento PUR e grau de proteção IP 67, respeitando as condições definidas pelo fabricante.

⚠ Considere outro se precisa de:

Não especificar para interfaces que exijam outro tipo de conector, outra quantidade de polos ou comprimento diferente sem confirmar a compatibilidade do conjunto.
Não utilizar fora dos limites elétricos e ambientais informados pelo fabricante; consulte o datasheet para validar as condições específicas da instalação.

APLICAÇÕES E USO

Uso declarado: conexão de componentes em aplicações industriais e de automação industrial.
Pode ser considerado em instalações que requeiram interface fêmea M12 angular de 8 polos e cabo de 2 m; validar a pinagem e os requisitos elétricos dos equipamentos envolvidos.
A ficha informa proteção IP 67 e temperatura ambiente de -25 a 90 °C. Confirmar no datasheet as condições de montagem e operação aplicáveis à instalação.

COMO ESCOLHER

Antes de comprar o E80022 IFM – Cabo Conector Fêmea M12 Angular, 8 Polos, Blindado, 2 m, verifique estes pontos:

Escolha o E80022

Quando a interface de conexão exigir M12 fêmea angular de 8 polos, o comprimento de 2 m atender ao encaminhamento e os requisitos elétricos e ambientais forem compatíveis com os dados do fabricante.

Busque outra configuração quando necessário

Se o equipamento exigir outro gênero ou codificação de conector, outra quantidade de polos, comprimento diferente ou tensão acima do limite informado, compare a interface e os limites no datasheet antes de selecionar outro cabo. A ficha disponível não identifica uma alternativa específica.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM	Marca indicada para o produto.
Código do fabricante / SKU	E80022	Identificador do produto.
GTIN	4021179074278	Código global informado na ficha.
Part number do catálogo	ADOAH080MSS0002K08	Referência apresentada no dataset do catálogo; confirmar a correspondência na documentação do fabricante.
Categoria	Tecnologia de conexão / cabos e conectores	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Aplicação
Aplicação informada	Aplicações industriais e automação industrial	Uso declarado nos dados do produto.

Conexão elétrica
Conexão do soquete	1 x M12, angular, fêmea	Interface mecânica indicada; confirmar encaixe e codificação no equipamento.
Codificação	A	Codificação indicada nos dados do catálogo.
Número de contatos	8	Quantidade de polos/contatos informada.
Tensão de operação	< 30 V AC	Valor da fonte primária do anúncio; respeitar este limite.
Capacidade de carga total	2 A	Valor informado no dataset; verificar condições de aplicação na folha de dados.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Torque máximo de aperto	1...1,5 Nm	Faixa informada para aperto; consultar instruções do fabricante para a montagem.

Cabo
Comprimento	2 m	Comprimento declarado do cabo.
Material do revestimento	PUR	Material indicado para o revestimento externo.
Cor do cabo	Preto	Cor informada na descrição elétrica.
Blindagem	Blindado	Característica indicada para o cabo.
Condutores	8 x 0,25 mm² (14 x Ø 0,15 mm)	Construção informada para os condutores.
Codificação de cores	DIN 47100: WH=branco, BN=marrom, GN=verde, YE=amarelo, GY=cinza, PK=rosa, BU=azul, RD=vermelho, SCREEN=tela	Identificação de cores indicada na ficha; observar a pinagem do fabricante.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau declarado; as condições de montagem e acoplamento devem ser consideradas.
Temperatura ambiente	-25...90 °C	Faixa informada nos dados do produto.

Dados mecânicos
Material da porca	Latão, niquelado	Material indicado para a porca de conexão.
Material do invólucro	TPU	Material informado para o invólucro.
Dimensões	28 x 15 x 38 mm	Dimensões listadas no dataset; consultar o desenho em escala para referência dimensional.
Peso	148,5 g	Peso informado nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• Cabo passivo de conexão; não há protocolo de comunicação especificado na ficha.

• A compatibilidade funcional depende da pinagem, codificação e requisitos elétricos dos dispositivos conectados; confirmar no datasheet e na documentação dos equipamentos.

Conexões

Elétrica Cabo blindado com 8 condutores de 0,25 mm²; tensão de operação informada na fonte primária: < 30 V AC. Conector fêmea M12 de 8 polos. Confirmar pinagem e requisitos elétricos dos dispositivos antes da ligação.

Processo 1 x M12 fêmea angular, codificação A, conforme os dados disponíveis. A compatibilidade mecânica exige conector correspondente; a compatibilidade elétrica depende da pinagem e dos requisitos dos equipamentos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 correspondente, 8 polos e requisitos elétricos compatíveis com a ficha.	✓	A configuração do cabo é fêmea M12 angular, 8 polos; a compatibilidade final depende da pinagem e da codificação da interface.
Instalação que requer cabo com comprimento de 2 m e revestimento PUR.	✓	Essas características constam nos dados do produto; validar se o comprimento atende ao percurso real.
Aplicação que exige tensão de operação igual ou superior a 30 V AC.	✗	A ficha primária informa tensão de operação inferior a 30 V AC.
Ligação a equipamento cuja pinagem, número de polos ou interface não corresponde ao cabo.	✗	A conexão mecânica ou elétrica não pode ser presumida; comparar a interface e a pinagem com a documentação dos dispositivos.

INSTALAÇÃO

Como instalar o E80022 IFM – Cabo Conector Fêmea M12 Angular, 8 Polos, Blindado, 2 m

Confirme que a interface do equipamento é compatível com o conector fêmea M12 angular de 8 polos e a codificação indicada.
Verifique a pinagem e os requisitos elétricos dos dois dispositivos na documentação do fabricante antes de conectar.
Desenergize os equipamentos conforme os procedimentos da instalação antes de realizar a conexão.
Inspecione o conector e o cabo para identificar danos ou contaminação antes da montagem.
Acople o conector alinhando a interface, sem forçar o encaixe, e respeite o torque indicado pelo fabricante quando aplicável.
Após a montagem, confira a fixação, o encaminhamento do cabo e a operação do circuito dentro dos limites especificados.

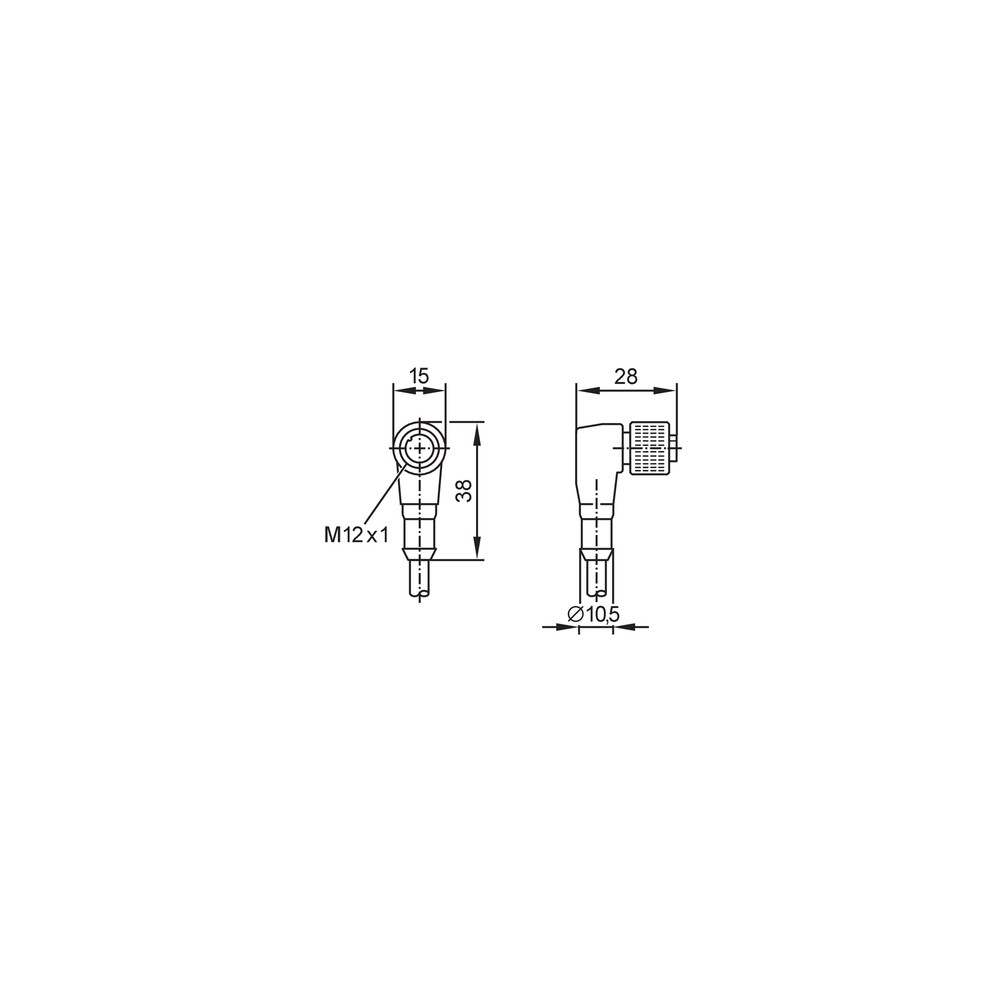

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não encaixa no equipamento.	Interface, codificação ou gênero do conector diferente do requerido pelo equipamento.	Compare o conector, a codificação e a quantidade de polos com a documentação do equipamento; não force o acoplamento.
O dispositivo conectado não opera após a instalação.	Pinagem ou requisitos elétricos incompatíveis entre o cabo e os dispositivos.	Verifique a pinagem e os limites elétricos nas documentações dos fabricantes antes de substituir o cabo.
Há falha intermitente na conexão.	Acoplamento incompleto, fixação inadequada ou dano no cabo/conector.	Com o circuito em condição segura, inspecione visualmente o cabo e o acoplamento e confirme a fixação.
A proteção IP 67 esperada não é mantida na instalação.	Montagem, acoplamento ou condição de uso fora das especificações aplicáveis.	Confira a montagem do conector e consulte o datasheet para as condições necessárias à obtenção do grau de proteção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E80022 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E80022 e para que serve?

É um cabo de conexão industrial com conector fêmea M12 angular de 8 polos. Serve para interligar componentes em aplicações industriais e de automação, desde que a interface e a pinagem sejam compatíveis.

O conector é reto ou angular, e quantos polos tem?

É um conector fêmea M12 angular de 8 polos. Confira a codificação e a pinagem exigidas pelo equipamento antes da compra.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Este cabo serve para equipamentos que exigem 30 V AC ou mais?

A ficha primária informa operação inferior a 30 V AC. Para requisitos iguais ou acima desse limite, não o selecione sem confirmação expressa do fabricante.

Posso usar este cabo com uma conexão M12 de outra codificação ou com menos polos?

A ficha indica codificação A e 8 polos. A compatibilidade com outra configuração não está estabelecida; compare a interface e a pinagem do equipamento antes de conectar.

O conector não encaixa: o cabo está com defeito?

Não necessariamente; uma diferença de gênero, codificação ou interface pode impedir o encaixe. Compare essas características com a documentação do equipamento e não force a conexão.

O dispositivo não funciona depois de conectar o cabo; o que verifico?

Verifique primeiro a pinagem e os requisitos elétricos de ambos os dispositivos. A compatibilidade mecânica do M12 não garante compatibilidade elétrica.

Devo comprar este cabo ou procurar uma versão de outro comprimento?

O E80022 tem 2 m. Escolha-o se esse comprimento atende ao percurso; se não atender, procure uma configuração de comprimento apropriado e confirme a interface, pois a ficha não identifica outro modelo alternativo.

Que cuidados devo ter ao instalar o cabo?

Alinhe o conector antes de acoplar, não force o encaixe e confira a pinagem conforme a documentação dos equipamentos. Respeite os limites e as instruções de montagem do fabricante.

O cabo é blindado e qual material reveste o cabo?

Sim, a ficha identifica o cabo como blindado e informa revestimento em PUR. A adequação a condições específicas deve ser confirmada no datasheet.

GLOSSÁRIO TÉCNICO

M12

Interface de conexão circular identificada na ficha como conector fêmea angular. (Ref.: conexão do soquete: 1 x M12, angular)

Codificação A

Identificação da configuração da interface M12 indicada nos dados do produto; deve corresponder à conexão do equipamento. (Ref.: codificação A)

Blindagem

Tela condutora indicada na construção do cabo, identificada também na codificação de cores como SCREEN. (Ref.: cabo blindado)

IP 67

Grau de proteção declarado para o produto; a condição de montagem deve seguir as orientações do fabricante. (Ref.: grau de proteção IP 67)

PUR

Material indicado para o revestimento externo do cabo. (Ref.: material PUR)
