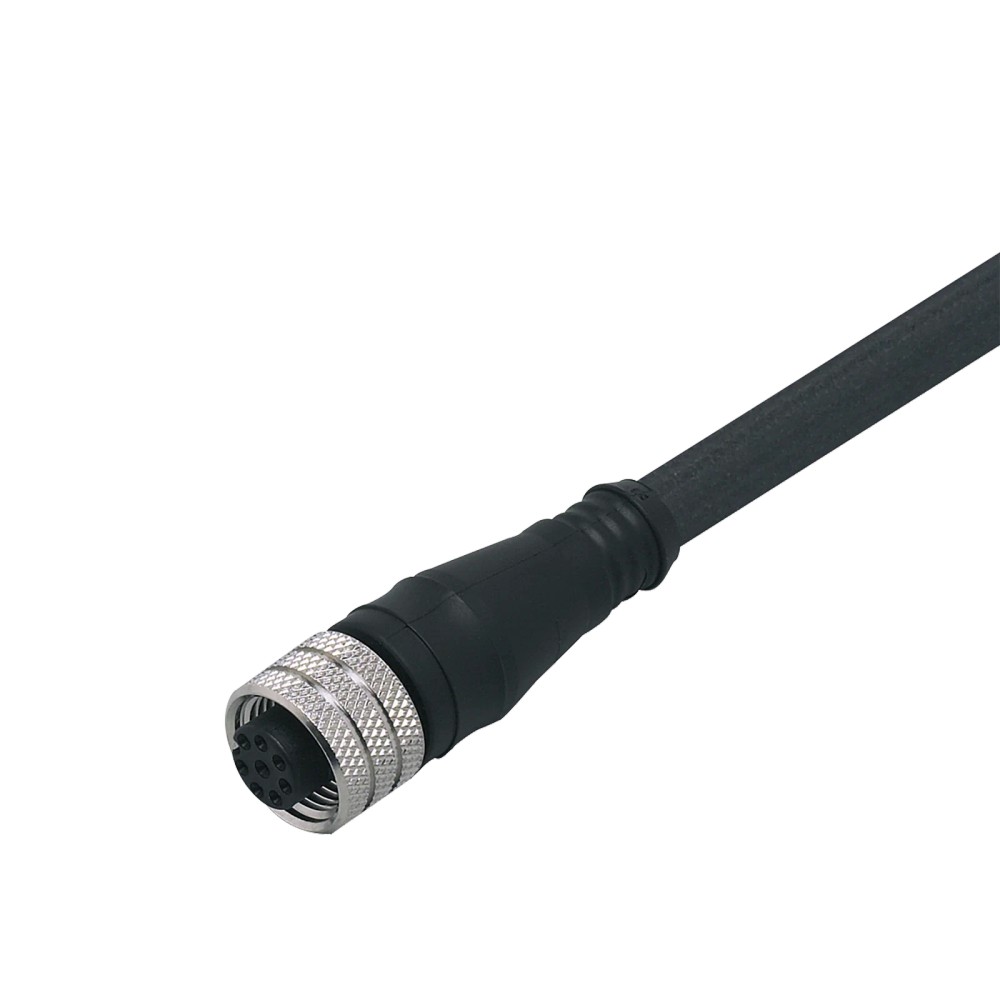

Sobre o E80021 IFM – Cabo de conexão com conector fêmea M12, 8 polos, reto, blindado, 2 m, PUR

O E80021 é um cabo de conexão com conector fêmea M12 para interligação em sistemas de automação industrial. Possui conector reto de 8 contatos, cabo blindado de 2 m em PUR e extremidade do cabo aberta. A ficha informa grau de proteção IP67 e tensão de operação inferior a 30 V AC e 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E80021
Conector	M12 fêmea, reto, codificação A, 8 contatos
Extremidade do cabo	Aberta
Comprimento	2 m
Cabo	PUR preto, blindado, 8 × 0,25 mm²
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	2 A
Grau de proteção	IP67
Temperatura ambiente	-25...90 °C
Peso informado	159,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligações em automação industrial que exijam conector M12 fêmea reto, codificação A, com 8 contatos.
Instalações que aceitem cabo blindado de 2 m com extremidade aberta para conexão no lado oposto.
Aplicações dentro dos limites informados de tensão, corrente total e temperatura ambiente.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida for diferente de M12 fêmea reto, codificação A, ou exigir quantidade de contatos diferente de 8.
Não usar em condições que excedam os limites informados de tensão, corrente total ou temperatura ambiente.
Não presumir que a extremidade aberta possui conector ou terminação elétrica fornecida.

APLICAÇÕES E USO

Aplicação industrial de conexão entre um ponto com interface M12 macho compatível e uma instalação que receba os condutores na extremidade aberta; a pinagem deve ser verificada no esquema do equipamento.
Interligações em sistemas de automação nas quais sejam necessários cabo blindado e conector M12 de 8 contatos. A ficha não especifica protocolo ou aplicação de sinal particular.
Uso condicionado aos limites declarados: tensão inferior a 30 V AC / 36 V DC, carga total de até 2 A e temperatura ambiente de -25...90 °C.
O grau IP67 é declarado para o produto; a condição de proteção da conexão instalada depende do acoplamento e da montagem apropriados. A ficha fornecida não detalha condições adicionais de instalação.

COMO ESCOLHER

Antes de comprar o E80021 IFM – Cabo de conexão com conector fêmea M12, 8 polos, reto, blindado, 2 m, PUR, verifique estes pontos:

Escolha o E80021 quando

A instalação exigir conexão M12 fêmea reta, codificação A, com 8 contatos, cabo blindado de 2 m e extremidade aberta, respeitando os limites elétricos e ambientais especificados.

Busque outra configuração quando

O equipamento exigir outro tipo de conector, codificação, número de contatos ou comprimento. Confirme também a pinagem e a ligação do lado de extremidade aberta na documentação do equipamento; esses detalhes não estão integralmente especificados na ficha fornecida.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM	Marca indicada para o produto.
Modelo / SKU	E80021	Código do produto no anúncio.
Part number	ADOGH080MSS0002K08	Identificação indicada nos dados do catálogo.
GTIN	4021179074261	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Conexão elétrica
Conector	1 × M12, fêmea, reto, codificação A	Configuração do soquete indicada na ficha.
Contatos	8	Número de contatos do conector.
Extremidade do cabo	Aberta	O lado oposto ao conector não possui terminação especificada na ficha.
Condutores	8 × 0,25 mm² (14 × Ø 0,15 mm)	Composição indicada para o cabo.

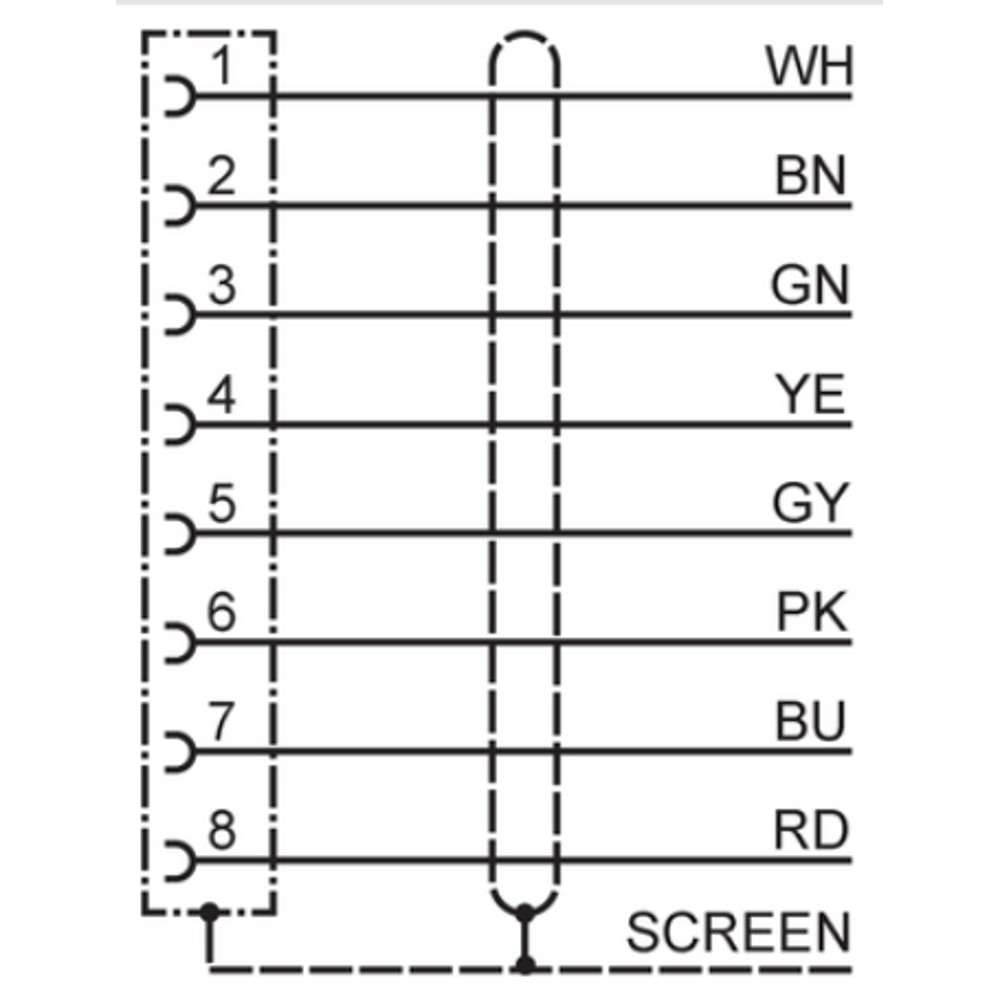

Codificação de cores	DIN 47100: BN marrom, BU azul, GN verde, GY cinza, PK rosa, RD vermelho, WH branco, YE amarelo, screen tela	Referência de cores das vias informada na ficha; confirmar pinagem conforme o equipamento.
Bloqueio	Latão, niquelado	Material indicado para o elemento de bloqueio do conector.
Torque máximo de aperto	1...1,5 Nm	Faixa de aperto indicada para a conexão.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de operação informados nos atributos técnicos.
Capacidade de carga total	2 A	Capacidade de carga declarada para o conjunto.
Classe de proteção	III	Classe de proteção indicada na ficha.

Materiais e construção
Material do cabo	PUR, preto	Material e cor indicados para o cabo.
Blindagem	Blindagem aplicada	O cabo é descrito como blindado.
Corpo do conector	TPU	Material informado para o corpo do conector.
Material da porca / bloqueio	Latão, niquelado	Material indicado para o elemento de bloqueio.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado; observar as condições de montagem e acoplamento especificadas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.

Dados mecânicos
Comprimento do cabo	2 m	Comprimento nominal indicado.
Dimensões informadas	15 × 15 × 43 mm	Dimensões declaradas nos dados do catálogo; consulte o desenho dimensional para referência geométrica.
Peso	159,8 g	Peso informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de protocolo não pode ser confirmada apenas pelo formato M12.

Conexões

Elétrica Conector fêmea M12 reto, codificação A, 8 contatos; cabo blindado PUR preto de 2 m, 8 × 0,25 mm², extremidade aberta. Tensão informada: < 30 V AC / < 36 V DC; capacidade de carga total: 2 A. Confirmar pinagem e requisitos elétricos do dispositivo conectado.

Processo Conexão elétrica M12; não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada ou conexão M12 macho, codificação A, 8 contatos, e requisitos elétricos compatíveis	✓	A configuração do cabo é M12 fêmea, codificação A, com 8 contatos. A compatibilidade elétrica depende também da pinagem e dos limites do equipamento.
Equipamento que exige conector M12 fêmea no ponto de conexão	✗	O cabo possui conector fêmea; a combinação mecânica dos conectores não atende a uma conexão que também exija fêmea.
Sistema que requer protocolo de comunicação específico	✗	A ficha não identifica protocolo nem atribuição de sinais. O formato do conector, sozinho, não comprova compatibilidade de comunicação.
Aplicação dentro dos limites informados de tensão, corrente e temperatura ambiente	✓	Os limites declarados são < 30 V AC / < 36 V DC, carga total de 2 A e temperatura ambiente de -25...90 °C.

INSTALAÇÃO

Como instalar o E80021 IFM – Cabo de conexão com conector fêmea M12, 8 polos, reto, blindado, 2 m, PUR

Confirme que o ponto de conexão requer M12 fêmea, reto, codificação A e 8 contatos.

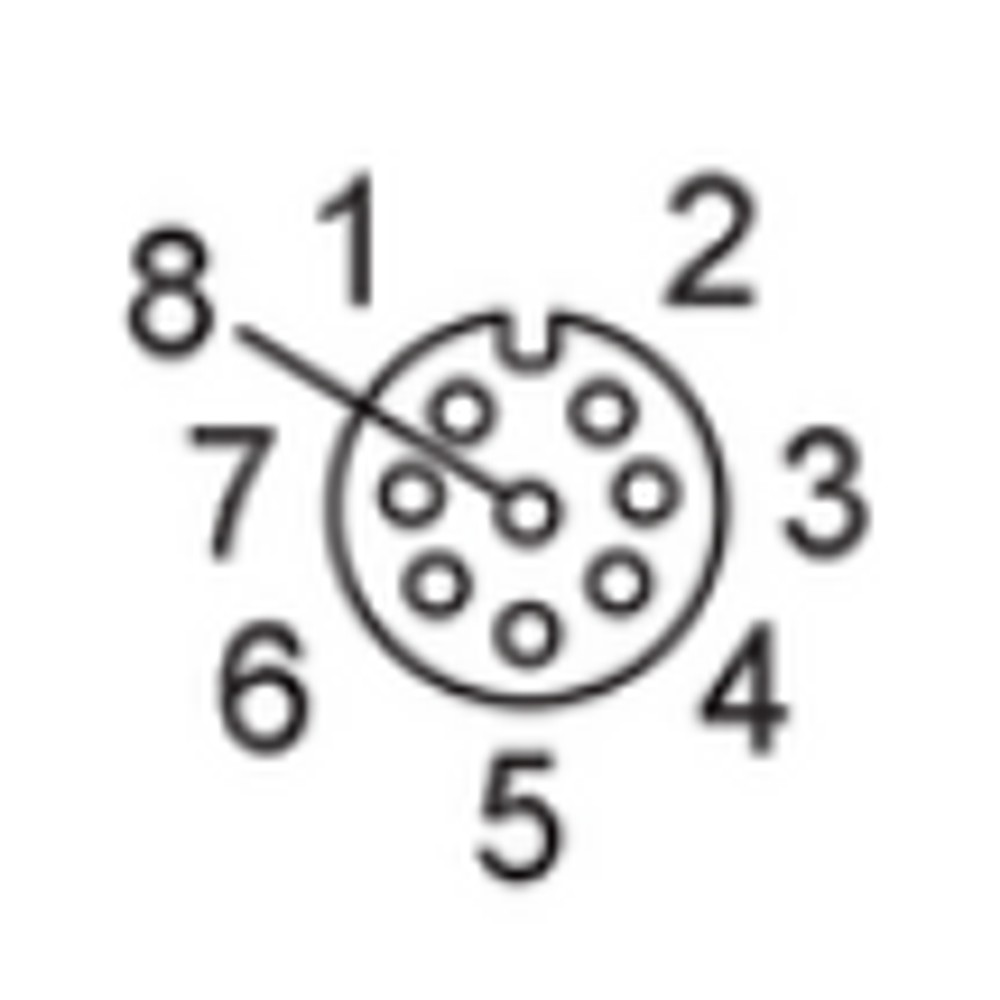

Verifique no datasheet e na documentação do equipamento a pinagem exigida antes de ligar a extremidade aberta.
Desenergize o circuito antes de realizar a conexão dos condutores.
Conecte o lado M12 ao ponto correspondente e alinhe os conectores sem forçar os contatos ou a rosca.
Aperte o bloqueio dentro da faixa indicada de 1...1,5 Nm.
Confira a ligação, a acomodação do cabo e os limites elétricos e ambientais antes de energizar.

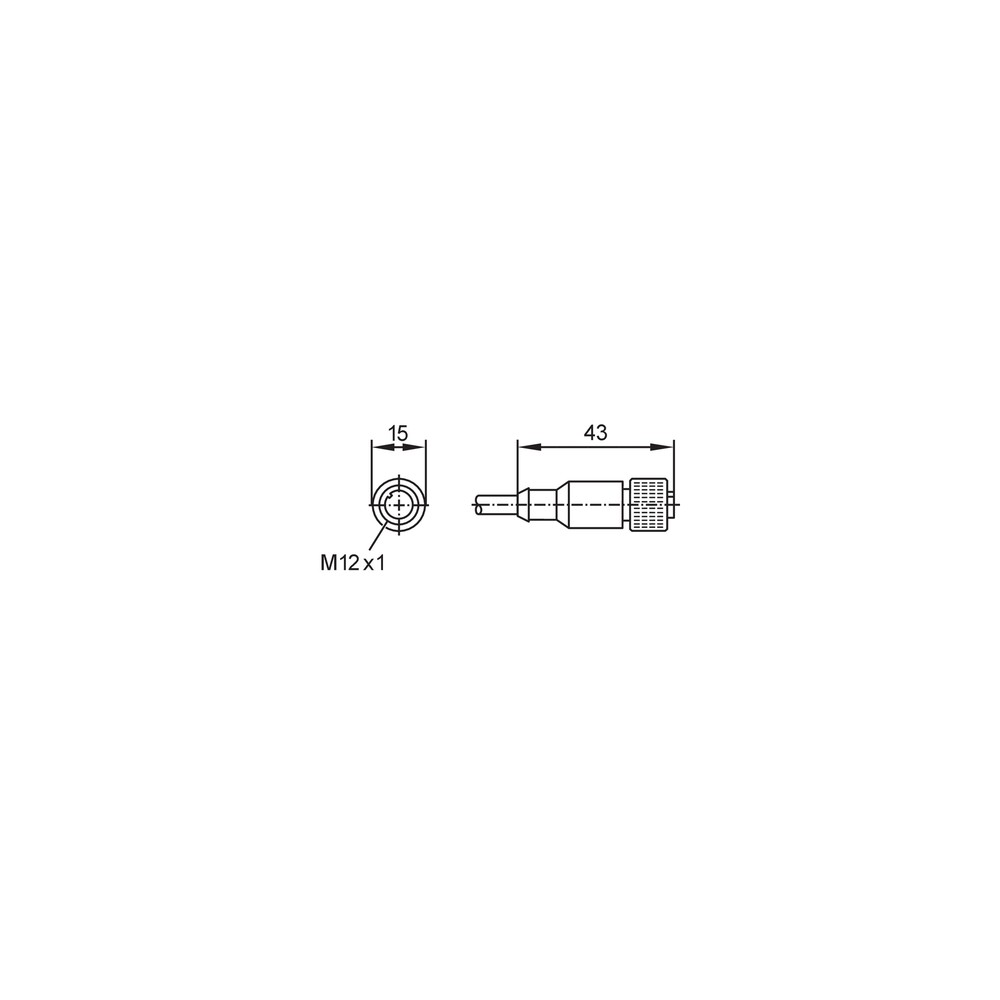

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ao equipamento.	Tipo de conector, gênero, codificação ou número de contatos diferente do exigido pelo ponto de conexão.	Compare a interface do equipamento com M12 fêmea, reto, codificação A e 8 contatos antes de tentar o acoplamento.
O dispositivo conectado não funciona ou apresenta sinais incorretos.	Pinagem ou atribuição de condutores incompatível com o equipamento.	Consulte o esquema elétrico do dispositivo e compare as ligações com o datasheet; não deduza a pinagem apenas pela cor dos condutores.
A conexão apresenta aquecimento ou interrupção sob carga.	Possível excedência da capacidade de carga total de 2 A ou de tensão especificada.	Meça as condições do circuito e confirme tensão e corrente em relação aos limites declarados; desenergize antes de inspecionar a conexão.
Há perda de proteção contra ingresso na conexão montada.	Acoplamento ou montagem que não mantém as condições necessárias para o grau IP67 declarado.	Verifique o acoplamento, o aperto e o estado das superfícies de conexão conforme as instruções do fabricante; a classificação do componente não confirma, por si só, a proteção de uma montagem incorreta.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E80021 (Datasheet) Desenho em escala E80021 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E80021 e para que serve?

É um cabo de conexão com conector fêmea M12 de 8 contatos, destinado a interligações em automação industrial. Tem 2 m e extremidade aberta no lado do cabo.

O que acompanha o E80021?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Esse cabo é compatível com qualquer equipamento M12?

Não é possível afirmar compatibilidade universal. A interface é M12 fêmea, reta, codificação A e 8 contatos; também é necessário confirmar pinagem, requisitos elétricos e função dos sinais do equipamento.

Posso usar o E80021 em um circuito acima de 2 A?

A ficha declara capacidade de carga total de 2 A. Não o selecione para uma carga que exceda esse limite.

Ele serve para um equipamento que precisa de conector M12 fêmea?

Não para acoplamento direto entre conectores do mesmo gênero: o E80021 também possui conector fêmea. Confirme que o ponto correspondente do equipamento aceita um conector fêmea.

O cabo funciona com qualquer protocolo industrial?

A ficha não informa protocolo de comunicação. Verifique a pinagem e os requisitos do protocolo e do equipamento antes de selecionar o cabo.

O que verificar se o conector não encaixa?

Confira gênero, codificação, orientação e número de contatos do ponto correspondente. O E80021 tem conector fêmea M12 reto, codificação A, com 8 contatos.

O que pode causar falha de sinal depois da instalação?

Uma pinagem incompatível é uma causa possível. Antes de substituir o cabo, compare cada ligação da extremidade aberta com o esquema do equipamento e verifique a continuidade do circuito com o sistema desenergizado.

É melhor escolher este cabo ou comprar um cabo já terminado nas duas pontas?

Escolha o E80021 quando forem necessários o conector M12 fêmea especificado e uma extremidade aberta de 2 m. Se a instalação exigir um conector na outra ponta, selecione uma versão cuja terminação corresponda ao equipamento.

Como devo apertar e instalar a conexão M12?

Alinhe os conectores sem forçar e respeite o torque indicado de 1...1,5 Nm para o bloqueio. Consulte o datasheet para confirmar a ligação dos condutores antes de energizar.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12 indicada para identificar o padrão mecânico da interface. (Ref.: conector M12, codificação A)

Blindagem

Elemento condutor aplicado ao cabo, identificado na ficha como blindagem aplicada. (Ref.: cabo blindado)

IP67

Grau de proteção declarado para o produto; a instalação precisa manter as condições adequadas de acoplamento. (Ref.: grau de proteção IP67)

PUR

Material especificado para a cobertura do cabo. (Ref.: material do cabo PUR)

DIN 47100

Referência indicada para a codificação de cores das vias do cabo. (Ref.: codificação de cores DIN 47100)
