E79998 IFM - Terminal para Cabo Plano AS-Interface Conexão AS-i M12 1m IP67

Imagem meramente ilustrativa

R$ 397,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E79998
EAN: 4021179074087
NCM do produto: 85444200

Destaques do Produto Tipo de Rede...mais

Fechar menu

Saiba mais sobre: "E79998 IFM - Terminal para Cabo Plano AS-Interface Conexão AS-i M12 1m IP67"

Destaques do Produto

Tipo de Rede

AS-Interface

Comprimento do cabo

1 m

Conexão

M12

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E79998 IFM - Terminal para Cabo Plano AS-Interface Conexão AS-i M12 1m IP67

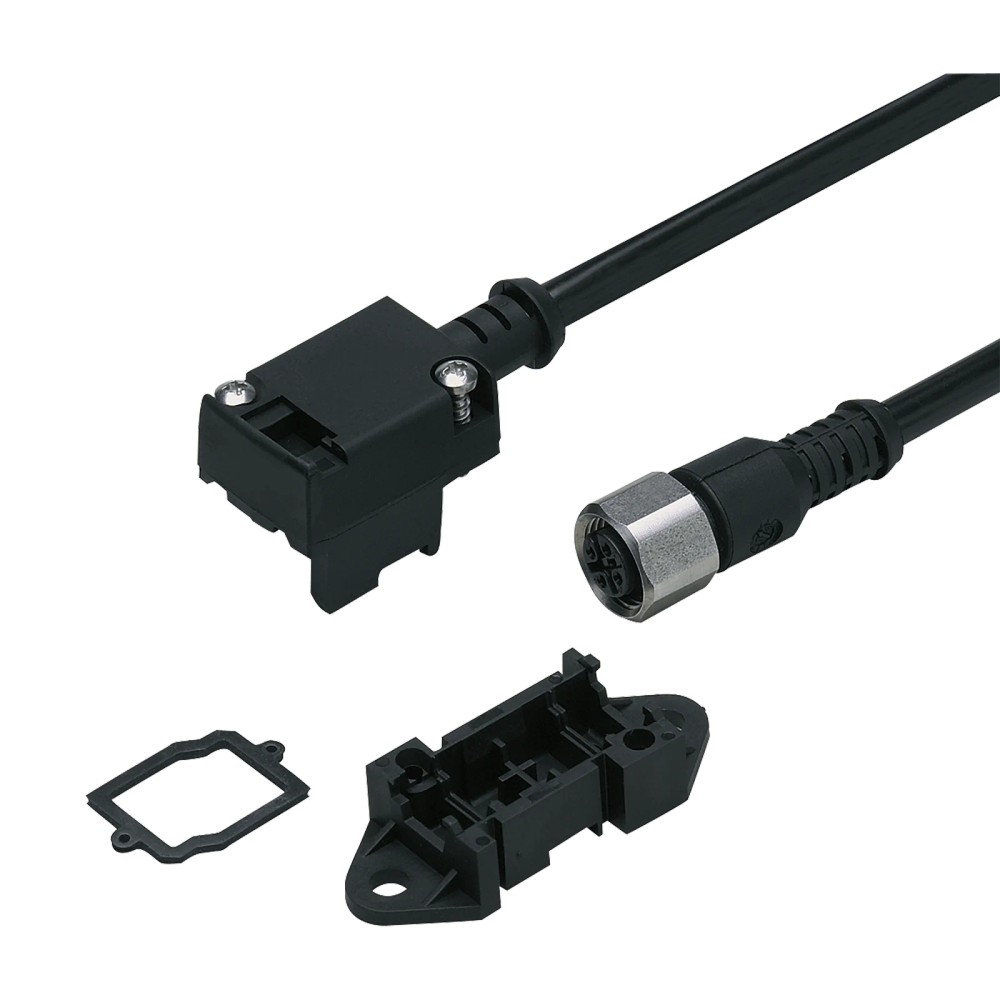

O terminal E79998 da IFM é um componente de interface projetado para conectar periféricos ao barramento AS-Interface através de cabo plano. Ele conta com um cabo integrado de 1 metro e conector M12 de 5 polos, garantindo vedação IP67 para ambientes industriais exigentes. É uma solução robusta e confiável para derivações de rede em automação.

PRINCIPAIS ESPECIFICAÇÕES

Código (SKU)	E79998
Protocolo	AS-i
Conexão	M12 (5 polos)
Comprimento	1 m
Proteção	IP67
Temperatura	-20...70 °C
Tensão	26.5...31.6 V DC
Material	PVC/PUR/PA6.6

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de rede AS-Interface.
Derivação de cabo plano para periféricos M12.
Ambientes industriais com necessidade de vedação IP67.

⚠ Considere outro se precisa de:

Uso como terminação final de linha de cabo plano sem proteção adicional.
Aplicações com tensões de operação fora da faixa 26.5...31.6 V DC.
Ambientes com exigência de vedação superior ao grau IP67.

APLICAÇÕES E USO

Sistemas de automação industrial utilizando rede AS-Interface (AS-i).
Conexão de sensores e atuadores compatíveis com barramento AS-i.
Derivações de sinal em linhas de montagem automatizadas.
Aplicações que exigem vedação contra umidade e poeira (IP67).

COMO ESCOLHER

Antes de comprar o E79998 IFM - Terminal para Cabo Plano AS-Interface Conexão AS-i M12 1m IP67, verifique estes pontos:

Quando escolher este produto

Utilize o E79998 quando precisar de uma conexão fixa e vedada entre uma linha principal de cabo plano AS-i e um dispositivo periférico M12. Ideal para pontos de derivação que exigem robustez contra intempéries.

Quando buscar outra alternativa

Se a aplicação exigir um comprimento de cabo superior a 1 metro, ou se a conexão de campo necessitar de um conector angular (o E79998 é reto), avalie outras opções da linha ifm.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Terminal de conexão com cabo e conector circular	Configuração física e funcional
Aplicação	Cabo plano AS-Interface	Compatibilidade de rede

Dados elétricos
Tensão de operação	26.5...31.6 V DC	Faixa de tensão nominal
Capacidade de carga	2 A	Corrente nominal máxima

Condições ambientais
Grau de proteção	IP67	Resistência a entrada de sólidos e líquidos
Temperatura de operação	-20...70 °C	Limites térmicos de funcionamento

Dados mecânicos
Conexão	M12, reto, 5 polos	Interface de sinal
Cabo	1 m, PVC, 2 x 0.75 mm²	Especificação física do cabo
Material	PUR, PA 6.6, Aço inoxidável 1.4305	Composição do invólucro e fixação

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

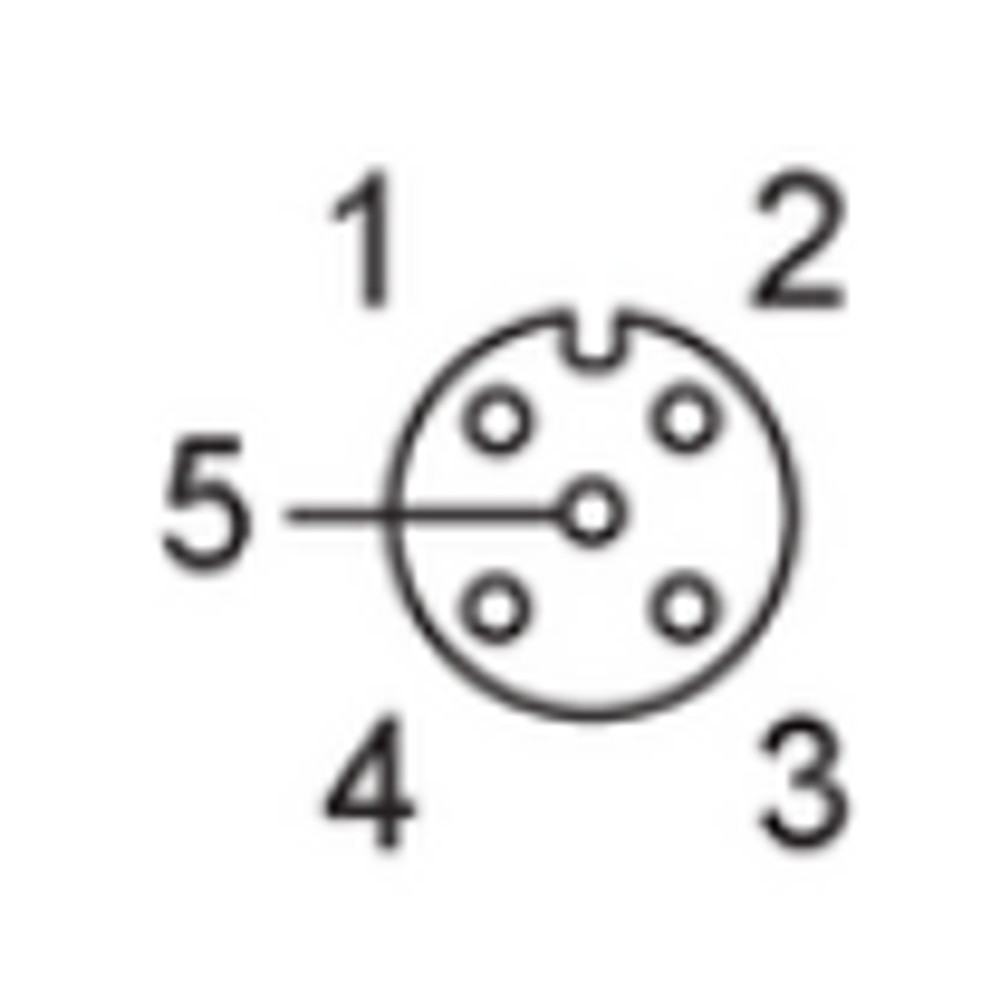

Elétrica Conector M12, 5 polos, codificação A

Processo Cabo plano AS-Interface

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-i padrão 30V	✓	Dentro da faixa de operação especificada (26.5...31.6 V DC).
Uso em ambiente externo sem proteção	✗	Embora possua IP67, a aplicação exige proteção contra radiação UV direta ou danos mecânicos não previstos no datasheet.

INSTALAÇÃO

Como instalar o E79998 IFM - Terminal para Cabo Plano AS-Interface Conexão AS-i M12 1m IP67

Desligue a alimentação do barramento AS-i.
Posicione o terminal sobre o cabo plano AS-Interface.
Fixe o invólucro garantindo que as agulhas de contato perfurem o cabo corretamente.
Verifique se o selo de vedação está posicionado corretamente para garantir IP67.
Conecte o dispositivo periférico ao conector M12.
Reative a alimentação e verifique a comunicação no mestre da rede.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou falha de comunicação intermitente.	Vedação incorreta no cabo plano ou fim de linha não vedado.	Verificar se as extremidades do cabo plano foram devidamente isoladas conforme manual.
Perda de sinal ou leitura instável de dados.	Conector M12 mal acoplado ou contatos oxidados.	Inspecionar o aperto do conector e a integridade dos pinos dourados.

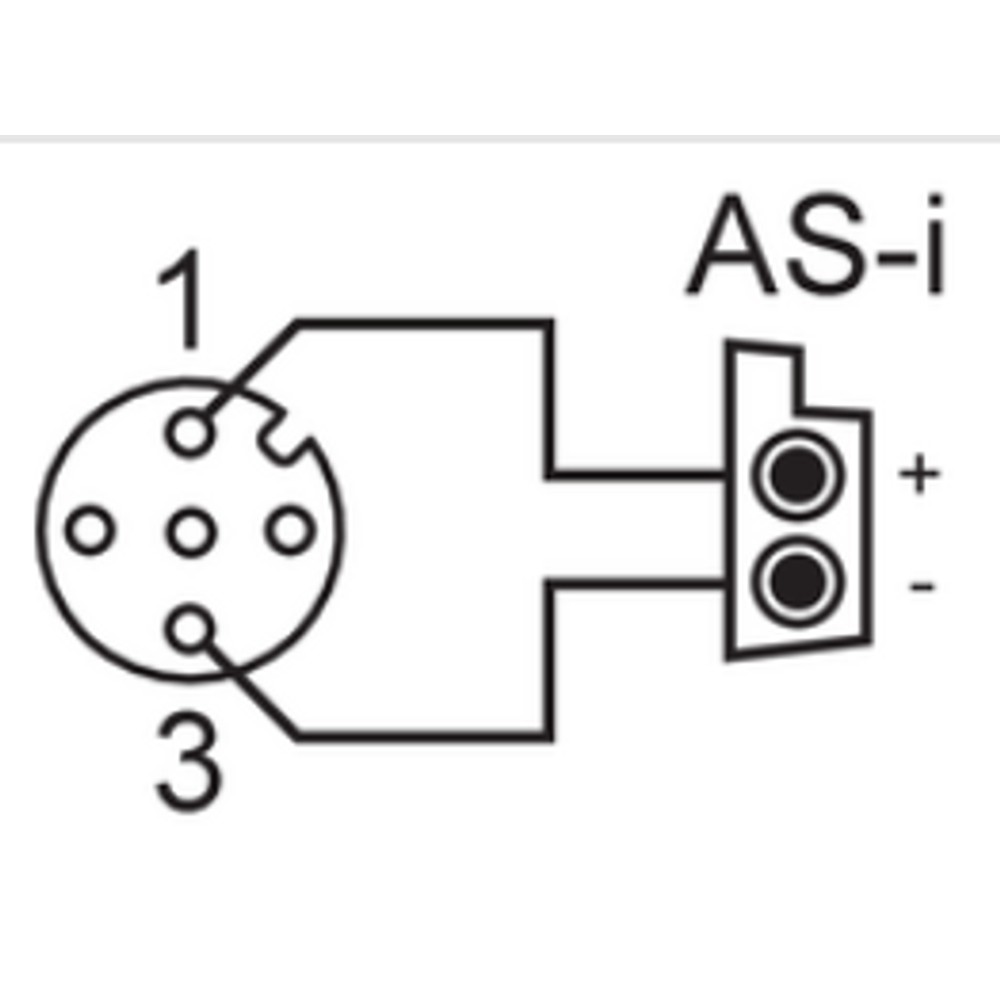

Dispositivo não é reconhecido pela rede.	Inversão de polaridade na instalação.	Medir a tensão nos pinos 1 (AS-i +) e 3 (AS-i -).
Rompimento interno do cabo.	Cabo de 1m submetido a esforço mecânico excessivo ou raio de curvatura inadequado.	Realizar teste de continuidade nos fios internos do cabo.

DOCUMENTAÇÃO TÉCNICA

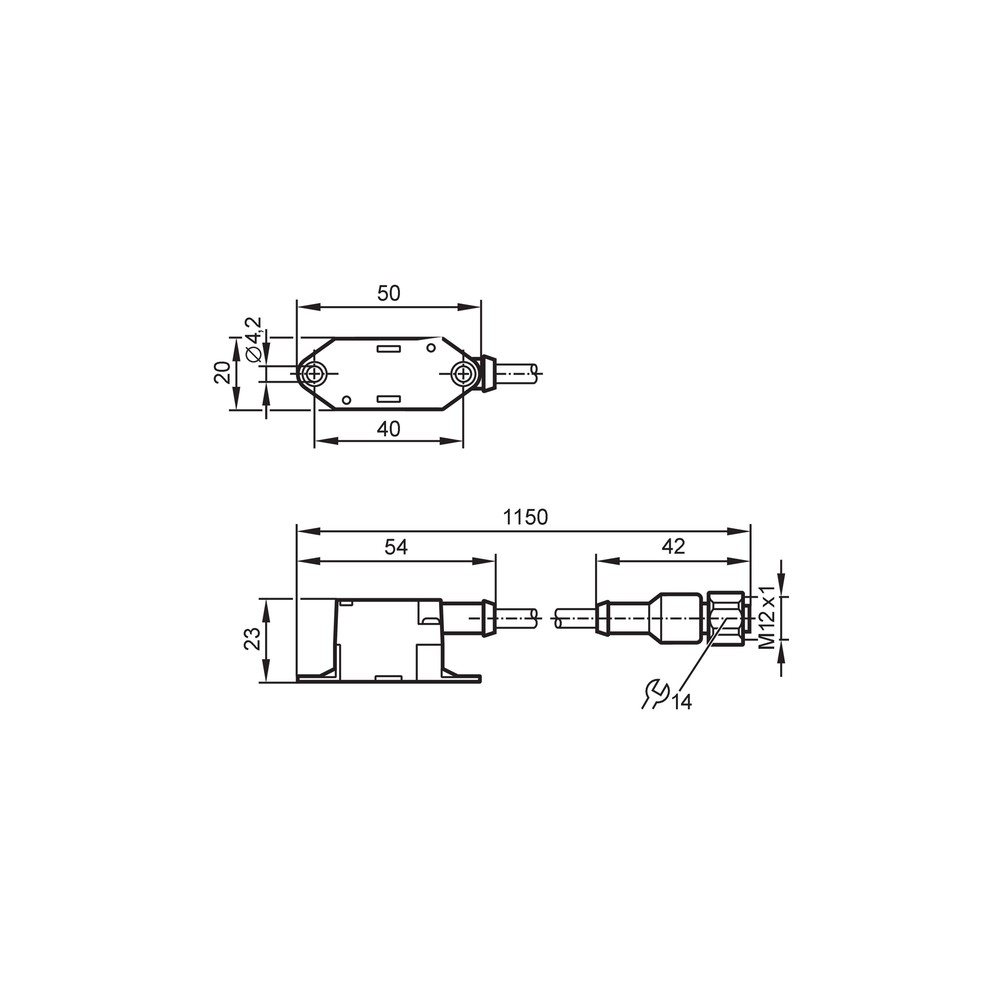

Datasheet Técnico E79998 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o Terminal para Cabo Plano AS-Interface E79998 da ifm?

Este terminal é um componente para conexão de cabos planos em sistemas AS-Interface, utilizando uma interface M12 e oferecendo proteção IP67.

O que acompanha o produto ao realizar a compra?

O produto acompanha um cabo integrado de 1 metro e utiliza conexão M12 de 5 polos, sendo projetado para integrar periféricos ao barramento AS-i.

O terminal pode ser usado no final de uma linha de cabo plano?

Ele não deve ser utilizado como ponto final do barramento, pois o cabo plano não pode terminar no distribuidor sem uma terminação adequada, como um tubo retrátil ou conector específico.

Este terminal é compatível com redes Ethernet industrial?

Este componente é estritamente para sistemas AS-Interface. Não é compatível com protocolos de comunicação padrão Ethernet, Profinet ou Modbus diretamente no barramento sem um gateway adequado.

O que verificar se o módulo AS-i não está respondendo?

Se não houver comunicação no sistema, verifique a integridade da conexão física, a continuidade do cabo de 1 metro e se a polaridade (AS-i + e AS-i -) está correta nos pinos 1 e 3.

Como diagnosticar uma falha intermitente na conexão?

A ausência de sinal pode indicar falha na perfuração do isolamento do cabo plano ou rompimento interno do cabo de 1m, verifique com um multímetro nos terminais M12.

Devo escolher este terminal ou uma versão sem cabo fixo?

A escolha depende da configuração da sua malha AS-i. Este modelo com cabo de 1m é ideal para derivações fixas, enquanto modelos sem cabo podem ser preferíveis para montagem direta em painéis.

Este terminal serve para qualquer tensão de sistema industrial?

Este produto é um acessório de conexão específica. Se o seu sistema AS-i opera com tensões ou correntes fora da faixa de 26.5...31.6V DC e 2A, ele não é a escolha técnica indicada.

Quais cuidados devo tomar na instalação?

A instalação requer a fixação mecânica correta no cabo plano, garantindo que o invólucro (PA 6.6 e PUR) esteja bem vedado para manter a proteção IP67.

Qual a procedência deste componente?

A IFM garante a procedência do material. O componente é fabricado para ambientes industriais e faturado diretamente pela IFM Electronic LTDA.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Protocolo de rede industrial de nível de campo para atuadores e sensores (Ref.: Modelo do sistema).

IP67

Grau de proteção que garante resistência a poeira e submersão temporária em água (Ref.: Grau de proteção).

Conector M12

Padrão de conexão industrial circular de 12mm de diâmetro (Ref.: Tipo de conexão).

Codificação A

Configuração do conector M12 para sinais de sensores e atuadores (Ref.: Codificação do conector).

Seção transversal

Área do condutor interno do cabo, neste caso, 0,75 mm² (Ref.: Cabo).
