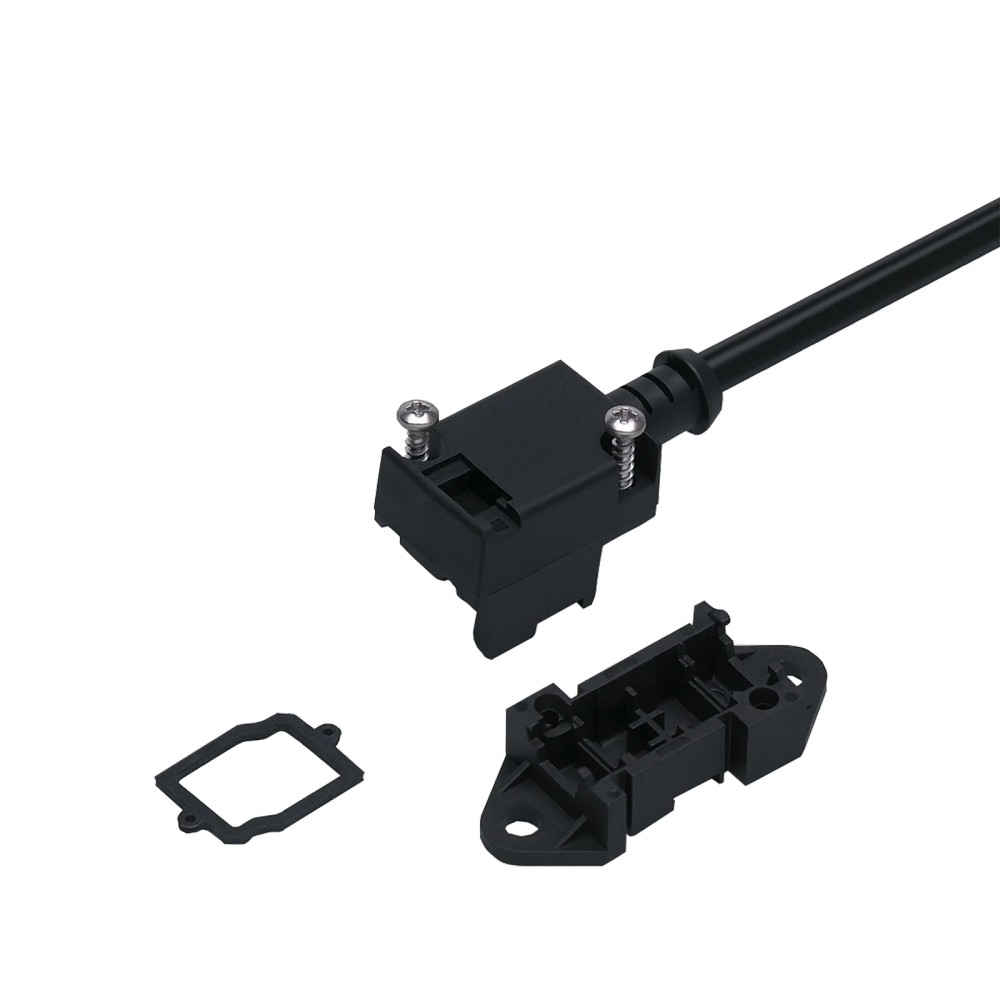

Terminal para Cabo Plano AS-Interface ifm E79995

Pré-visualizar: E79995 IFM - Terminal para Cabo Plano AS-Interface Conexão de cabos AS-i 2m, IP67, 2A

E79995 IFM - Terminal para Cabo Plano AS-Interface Conexão de cabos AS-i 2m, IP67, 2A

Imagem meramente ilustrativa

R$ 299,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E79995
EAN: 4021179226202
NCM do produto: 85444200

Destaques do Produto Sistema AS-Interface...mais

Fechar menu

Saiba mais sobre: "E79995 IFM - Terminal para Cabo Plano AS-Interface Conexão de cabos AS-i 2m, IP67, 2A"

Destaques do Produto

Sistema

AS-Interface (AS-i)

Comprimento de cabo

2 m

Corrente máxima indicada

2 A

Proteção

IP67

Tensão de operação

26,5...31,6 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal para Cabo Plano AS-Interface ifm E79995, conexão de cabos AS-i de 2 m, IP67, 2 A

O ifm E79995 é um terminal com condutor de ligação para cabo plano AS-Interface. É destinado a conexões em sistemas AS-i e possui cabo de 2 m, grau de proteção IP67 e capacidade de carga de 2 A. A tensão de operação especificada é de 26,5 a 31,6 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Terminal para cabo plano AS-Interface
Modelo	AS-i
Comprimento do cabo	2 m
Grau de proteção	IP67
Capacidade de carga	2 A
Tensão de operação	26,5...31,6 V DC
Temperatura de operação	-20...70 °C
Cabo	PVC, Ø 5,75 mm; 2 x 0,75 mm²
Polaridade	Marrom: AS-i +; azul: AS-i -
Código do produto	E79995

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface que utilizem cabo plano AS-i e atendam à tensão de operação e à capacidade de carga especificadas.
Instalações cuja conexão requeira um condutor de ligação de 2 m e condições ambientais dentro da faixa de temperatura especificada.

⚠ Considere outro se precisa de:

Não utilizar como terminal para protocolos ou cabos que não sejam AS-Interface/cabo plano AS-i; a ficha não indica compatibilidade com outras tecnologias.
Não exceder a capacidade de carga de 2 A nem operar fora da faixa especificada de 26,5...31,6 V DC.
Não deixar o cabo plano terminar no distribuidor sem vedação: a ficha orienta usar uma terminação de cabo plano ou tubo retráctil.

APLICAÇÕES E USO

Conexão de condutor de ligação em instalações com cabo plano AS-Interface, desde que os requisitos elétricos permaneçam dentro da faixa indicada na ficha.
Uso em condições de temperatura ambiente entre -20 e 70 °C, considerando a instalação e vedação adequadas.
A ficha recomenda vedar a extremidade do cabo plano com uma terminação de cabo plano ou tubo retráctil; não deixar o cabo plano terminar no distribuidor.
Possibilidade de uso em ambientes que exijam proteção IP67, desde que a instalação preserve as condições de proteção especificadas. A ficha não detalha condições de imersão ou procedimentos de montagem.

COMO ESCOLHER

Antes de comprar o Terminal para Cabo Plano AS-Interface ifm E79995, conexão de cabos AS-i de 2 m, IP67, 2 A, verifique estes pontos:

Escolha o E79995 quando

A instalação utilizar cabo plano AS-i e precisar de um terminal com condutor de ligação de 2 m, para operação entre 26,5 e 31,6 V DC e carga de até 2 A.

Verifique outro componente quando

O sistema exigir outro comprimento de cabo, capacidade de carga superior a 2 A, tensão fora da faixa indicada ou conexão para uma tecnologia diferente. Confirme no datasheet do fabricante os requisitos específicos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Terminal para cabo plano AS-Interface	Identificação funcional informada na ficha.
Aplicação	Cabo plano AS-Interface	Aplicação indicada para o componente.
Descrição	Terminal para cabo plano AS-Interface; condutor de ligação	Descrição do produto no anúncio.
Modelo	AS-i	Modelo/sistema indicado nos dados do produto.
Categoria	Acessórios para AS-Interface; distribuidores e terminais para cabos planos	Classificação do item.

Dados elétricos e conexão
Tensão de operação	26,5...31,6 V DC	Faixa de tensão de operação especificada.
Capacidade de carga total	2 A	Valor máximo de carga informado na ficha; não exceder.
Polaridade dos condutores	Marrom: AS-i +; azul: AS-i -	Identificação de polaridade fornecida para a conexão.
Conexão elétrica	Cabo de 2 m, PVC, Ø 5,75 mm; 2 x 0,75 mm², PVC	Construção e dimensões elétricas informadas para o condutor de ligação.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto; a montagem e a vedação devem seguir as instruções aplicáveis.
Temperatura de operação	-20...70 °C	Faixa de temperatura ambiente especificada.

Dados mecânicos e materiais
Material do invólucro superior	PUR	Material indicado para a parte superior do invólucro.
Material do invólucro inferior	PA 6.6	Material indicado para a parte inferior do invólucro.
Material do parafuso	1.4305, aço inoxidável 303	Material especificado para o parafuso.
Material do cabo	PVC	Material indicado para o cabo.
Diâmetro do cabo	5,75 mm	Diâmetro informado na ficha.
Peso	97,4 g	Peso do produto informado nos dados do catálogo.

Instalação e fornecimento
Observação de instalação	O cabo plano não pode terminar no distribuidor. Utilizar uma terminação de cabo plano ou um tubo retráctil para vedar.	Orientação de instalação registrada na ficha do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
GTIN	4021179226202	Identificador comercial informado no anúncio.
SKU / Part Number	E79995	Código de identificação do produto.
NCM	8544.42.00	Classificação fiscal informada no contexto do anúncio.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), conforme identificação do produto e dos condutores de polaridade.

Conexões

Elétrica Condutor de ligação por cabo PVC de 2 m, Ø 5,75 mm, 2 x 0,75 mm². Marrom: AS-i +; azul: AS-i -. Tensão de operação: 26,5...31,6 V DC; capacidade de carga: 2 A.

Processo Terminal para cabo plano AS-Interface. A ficha não especifica um conector de processo nem dimensões de interface mecânica adicionais.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão em instalação AS-i com cabo plano, dentro da faixa de tensão especificada e carga de até 2 A.	✓	O produto é identificado como terminal para cabo plano AS-Interface; tensão e capacidade de carga correspondem aos limites informados.
Instalação que exige condutor de ligação de 2 m.	✓	O comprimento de cabo especificado para o produto é 2 m.
Aplicação que requer corrente superior a 2 A ou tensão fora de 26,5...31,6 V DC.	✗	Esses requisitos excedem os valores elétricos informados para o produto.
Instalação em que o cabo plano termina no distribuidor sem terminação ou vedação indicada.	✗	A ficha instrui que o cabo plano não pode terminar no distribuidor e orienta usar uma terminação de cabo plano ou tubo retráctil para vedar.

INSTALAÇÃO

Como instalar o Terminal para Cabo Plano AS-Interface ifm E79995, conexão de cabos AS-i de 2 m, IP67, 2 A

Confirme que a instalação utiliza cabo plano AS-Interface e que a tensão e a carga previstas estão dentro dos valores especificados.
Desenergize o circuito antes de realizar a conexão.
Identifique os condutores pela cor: marrom para AS-i + e azul para AS-i -.
Instale o terminal conforme as instruções do datasheet do fabricante; não force nem altere os componentes.
Não deixe o cabo plano terminar no distribuidor; utilize uma terminação de cabo plano ou tubo retráctil para vedar.
Antes de energizar, confira as conexões, a vedação e se as condições ambientais estão dentro dos limites informados.

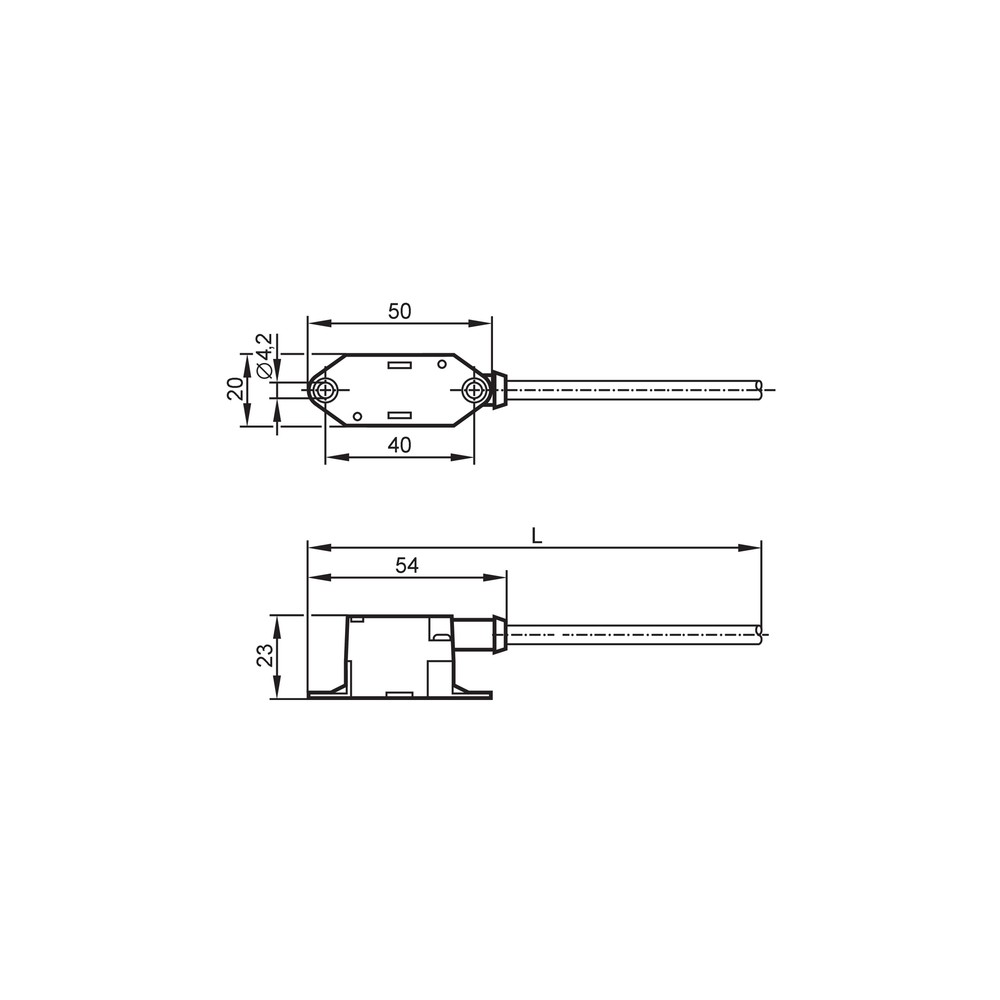

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação AS-i não funciona após a montagem.	Polaridade dos condutores ligada incorretamente ou conexão não realizada conforme o sistema AS-i.	Com o circuito desenergizado, confira a identificação dos condutores: marrom AS-i + e azul AS-i -. Consulte o esquema do sistema e o datasheet antes de religar.
A instalação apresenta interrupção ou funcionamento irregular sob carga.	Carga acima do limite especificado ou tensão fora da faixa de operação.	Meça a tensão de operação e confirme que a carga não excede 2 A; compare com os limites da ficha.
Há entrada de umidade ou perda da condição de proteção na extremidade do cabo plano.	Cabo plano terminado no distribuidor sem o método de vedação indicado.	Inspecione a extremidade do cabo plano e confirme a presença de uma terminação de cabo plano ou tubo retráctil.
O produto não pode ser aplicado nas condições ambientais previstas.	Temperatura ambiente fora da faixa de operação especificada.	Meça ou consulte a temperatura ambiente no ponto de instalação e compare com a faixa de -20...70 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm E79995 (PT-BR) (Datasheet) Desenho em escala do E79995 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E79995 e para que serve?

É um terminal para cabo plano AS-Interface com condutor de ligação. Serve para conexões em instalações AS-i compatíveis com os requisitos elétricos informados.

O que acompanha o E79995?

A ficha informa uma unidade por embalagem e identifica o produto como terminal com condutor de ligação. Não relaciona acessórios adicionais inclusos.

Qual é o limite elétrico de operação deste terminal?

A tensão de operação especificada é de 26,5...31,6 V DC e a capacidade de carga total é de 2 A. A aplicação deve permanecer dentro desses valores.

O E79995 funciona com outro protocolo ou com qualquer cabo plano?

O produto é especificado para cabo plano AS-Interface (AS-i). A ficha não declara compatibilidade com outros protocolos ou tipos de cabo plano.

Posso usar este terminal se minha aplicação exige mais de 2 A?

Não, a ficha indica capacidade de carga de 2 A. Para uma exigência superior, selecione um componente cujos dados do fabricante atendam à corrente necessária.

Posso usar o E79995 fora de -20...70 °C?

A ficha especifica temperatura de operação de -20...70 °C. Não há dados fornecidos que permitam confirmar operação fora dessa faixa.

A comunicação AS-i parou depois da instalação; o que devo verificar antes de trocar o terminal?

Confira primeiro a polaridade dos condutores, com marrom em AS-i + e azul em AS-i -, e examine a conexão. Verifique também se tensão e carga estão dentro dos valores especificados.

A conexão apresenta problema em ambiente úmido; o que devo inspecionar?

Verifique se o cabo plano termina no distribuidor sem vedação. A ficha orienta usar uma terminação de cabo plano ou tubo retráctil para vedar.

Devo comprar este terminal ou apenas cabo plano avulso?

O E79995 é identificado como terminal com condutor de ligação de 2 m, não como fornecimento de cabo plano avulso. Escolha-o quando essa configuração corresponder à conexão requerida; confirme no datasheet os componentes e procedimentos da montagem.

Que cuidado devo ter ao instalar o E79995?

Respeite a polaridade identificada e não deixe o cabo plano terminar no distribuidor sem vedação. Para o procedimento completo, consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Sistema identificado na ficha como aplicação do terminal e associado à polaridade dos condutores. (Ref.: modelo AS-i)

Cabo plano

Cabo especificado para conexão em sistemas AS-Interface; a ficha exige vedar sua extremidade conforme indicado. (Ref.: aplicação: cabo plano AS-Interface)

Polaridade

Identificação dos polos da conexão elétrica: marrom para AS-i + e azul para AS-i -. (Ref.: conexão)

Grau de proteção IP67

Classificação de proteção informada para o produto; a ficha não detalha condições de imersão nem substitui os requisitos de montagem. (Ref.: grau de proteção)

Capacidade de carga

Corrente máxima indicada para a carga do produto, a ser respeitada durante a aplicação. (Ref.: capacidade de carga total: 2 A)
