Adaptador de Suporte para Trilho DIN IFM E78002

Pré-visualizar: E78002 IFM - Adaptador de Suporte para Trilho DIN Montagem de Módulos de Campo PC/ABS, 207,9x60x19mm

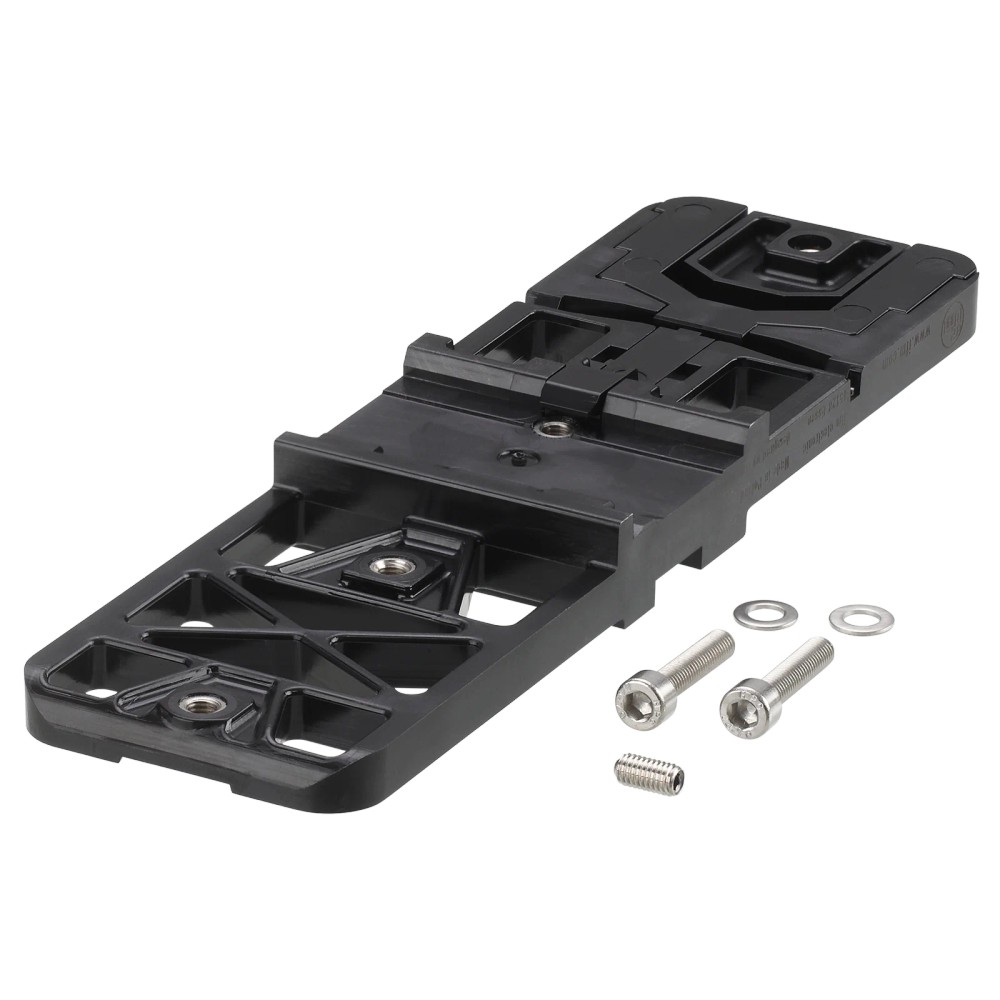

E78002 IFM - Adaptador de Suporte para Trilho DIN Montagem de Módulos de Campo PC/ABS, 207,9x60x19mm

Imagem meramente ilustrativa

R$ 216,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E78002
EAN: 4021179336239
NCM do produto: 39269090

Destaques do Produto Montagem Trilho DIN...mais

Fechar menu

Saiba mais sobre: "E78002 IFM - Adaptador de Suporte para Trilho DIN Montagem de Módulos de Campo PC/ABS, 207,9x60x19mm"

Destaques do Produto

Montagem

Trilho DIN TH35 conforme EN 60715

Aplicação prevista

Montagem de módulos de campo

Dimensões

207,9 × 60 × 19 mm

Material do corpo

PC/ABS

Bucha roscada

Aço inoxidável 1.4404 (316L)

Conteúdo da embalagem

1 adaptador com parafusos, arruelas e pino roscado especificados

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E78002 IFM – Adaptador de suporte para trilho DIN para montagem de módulos de campo, PC/ABS, 207,9 × 60 × 19 mm

O E78002 é um adaptador de suporte IFM destinado à montagem de módulos de campo em trilho DIN. Sua fixação é compatível com trilho TH35 conforme EN 60715, e o corpo é de PC/ABS com bucha roscada em aço inoxidável 1.4404 (316L). Mede 207,9 × 60 × 19 mm e acompanha elementos de fixação especificados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de suporte para trilhos
Aplicação	Montagem de módulos de campo em trilho DIN
Tipo de trilho	TH35 (EN 60715)
Dimensões	207,9 × 60 × 19 mm
Material do adaptador	PC/ABS
Material da bucha roscada	1.4404 (aço inoxidável / 316L)
Peso	103,8 g
Itens incluídos	2 parafusos cilíndricos M5 × 30 mm, 2 arruelas e 1 pino roscado M5 × 10 mm
Quantidade por embalagem	1 peça
Identificação	IFM E78002; GTIN 4021179336239

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de módulos de campo em trilho DIN TH35 conforme EN 60715, desde que as dimensões e os pontos de fixação sejam compatíveis com o conjunto.
Aplicações que requeiram o adaptador com corpo em PC/ABS e bucha roscada em aço inoxidável 1.4404 (316L).

⚠ Considere outro se precisa de:

Não selecione como trilho ou como módulo eletrônico: o produto é um adaptador de suporte para montagem.
Não presuma compatibilidade com trilhos de outros perfis ou com módulos específicos sem confirmar a geometria e os pontos de fixação no desenho e na documentação do equipamento.

APLICAÇÕES E USO

Aplicação especificada pelo fabricante: montagem de módulos de campo em trilho DIN TH35 conforme EN 60715.
Em painéis ou instalações com trilho TH35, pode ser considerado quando o módulo e o espaço disponível forem compatíveis com as dimensões e a interface mecânica do adaptador; essa adequação deve ser confirmada para cada conjunto.
A ficha não informa condições ambientais, capacidade de carga ou compatibilidade com modelos específicos de módulos; consulte a documentação do fabricante para validar esses requisitos.

COMO ESCOLHER

Antes de comprar o E78002 IFM – Adaptador de suporte para trilho DIN para montagem de módulos de campo, PC/ABS, 207,9 × 60 × 19 mm, verifique estes pontos:

Quando escolher o E78002

Escolha-o para montar módulos de campo em trilho DIN TH35 (EN 60715), quando as dimensões de 207,9 × 60 × 19 mm e os pontos de fixação forem adequados ao módulo e ao espaço disponível.

Quando confirmar antes da compra

Verifique o perfil do trilho e a interface mecânica do módulo. A ficha não especifica compatibilidade com modelos individuais de módulos nem com outros perfis de trilho.

Quando buscar outra solução

Se a instalação exigir um perfil de trilho diferente de TH35 ou uma geometria de suporte distinta, confirme uma alternativa com o fabricante; a documentação fornecida não identifica modelos substitutos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de suporte para trilhos	Descrição do componente.
Aplicação	Montagem de módulos de campo em trilho DIN	Aplicação indicada na ficha do produto.
Categoria	IO-Link	Categoria informada no anúncio; não indica que o adaptador tenha comunicação IO-Link.
Modelo	E78002	Código do produto IFM.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179336239	Identificador comercial informado na ficha.

Dados mecânicos
Tipo de montagem	Trilho DIN TH35 (EN 60715)	Padrão de montagem especificado para o adaptador.
Dimensões	207,9 × 60 × 19 mm	Dimensões indicadas para o produto.
Peso	103,8 g	Massa informada no conjunto de dados do produto.
Material do adaptador	PC/ABS	Material do corpo do adaptador.
Material da bucha roscada	1.4404 (aço inoxidável / 316L)	Material especificado para a bucha roscada.

Conteúdo e embalagem
Quantidade por embalagem	1 peça	Unidades informadas por embalagem.
Parafusos cilíndricos	2 × M5 × 30 mm	Componentes incluídos na embalagem.
Arruelas	2 unidades	Componentes incluídos na embalagem.
Pino roscado	1 × M5 × 10 mm	Componente incluído na embalagem.

COMPATIBILIDADE

Comunicação

• Não aplicável: é um acessório mecânico de montagem; a ficha não especifica protocolos de comunicação.

Conexões

Elétrica Não possui conexão elétrica especificada na ficha. Não é um dispositivo de entrada/saída ou de comunicação.

Processo Não possui conexão de processo especificada. A interface indicada é mecânica, para montagem em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem mecânica em trilho TH35 conforme EN 60715, com módulo de campo cuja interface de fixação tenha sido verificada	✓	A ficha identifica o adaptador para montagem de módulos de campo em trilho DIN e especifica o padrão TH35 (EN 60715). A compatibilidade com um módulo particular depende da geometria de fixação.
Conexão elétrica ou comunicação de um módulo usando o E78002 como interface	✗	O E78002 é um adaptador de suporte mecânico; a ficha não indica contatos, conexão elétrica ou protocolo.
Montagem em perfil de trilho diferente de TH35	✗	A ficha especifica montagem em TH35 (EN 60715) e não informa compatibilidade com outros perfis.
Instalação em que as dimensões do adaptador não cabem no espaço disponível	✗	O produto mede 207,9 × 60 × 19 mm; a adequação depende do espaço e da disposição da instalação.

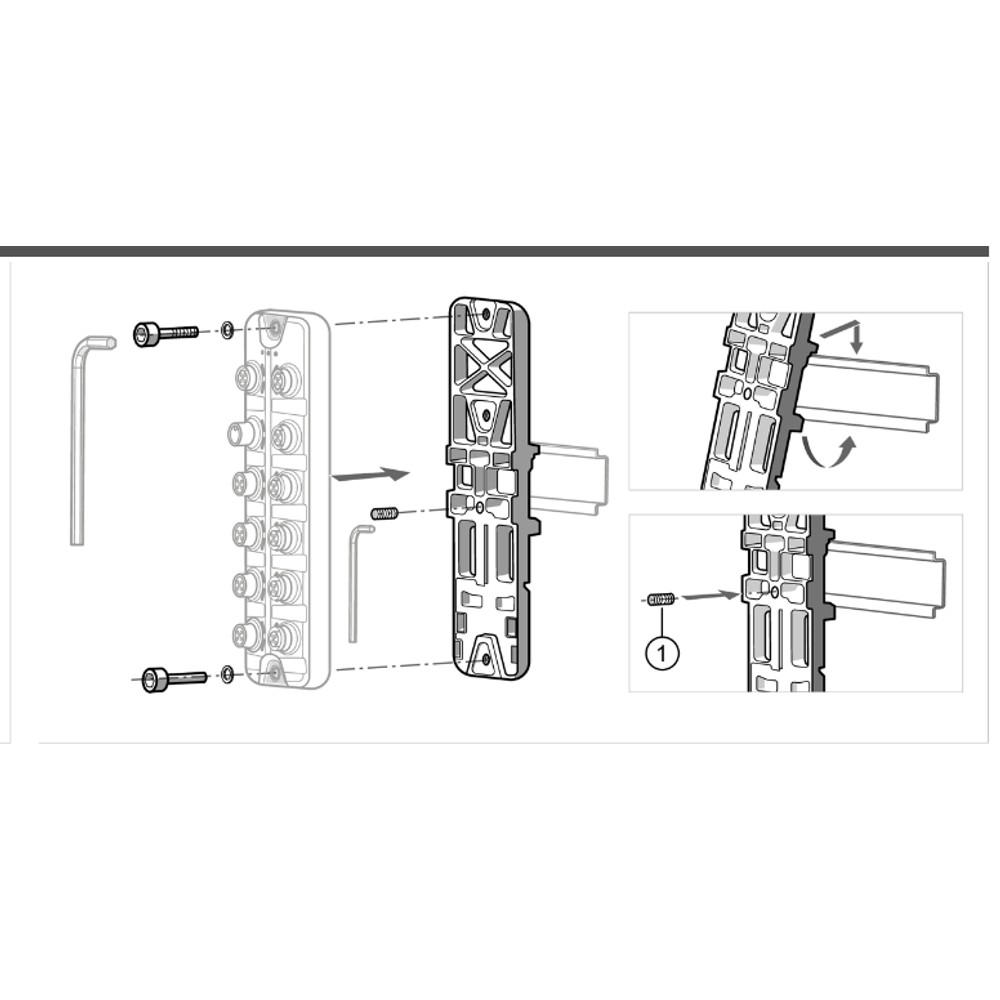

INSTALAÇÃO

Como instalar o E78002 IFM – Adaptador de suporte para trilho DIN para montagem de módulos de campo, PC/ABS, 207,9 × 60 × 19 mm

Confirme que o trilho de instalação é TH35 conforme EN 60715.
Verifique no desenho dimensional o espaço necessário para o adaptador e a posição dos pontos de fixação.
Confira a interface mecânica do módulo de campo que será montado; a ficha não lista modelos de módulos compatíveis.
Posicione o adaptador no trilho DIN, alinhando-o conforme a configuração mecânica da instalação.
Use os parafusos, arruelas e o pino roscado fornecidos de acordo com os pontos de fixação do conjunto; a ficha não informa torque de aperto.
Após a montagem, confira o alinhamento e a fixação mecânica do adaptador e do módulo antes de colocar a instalação em operação.

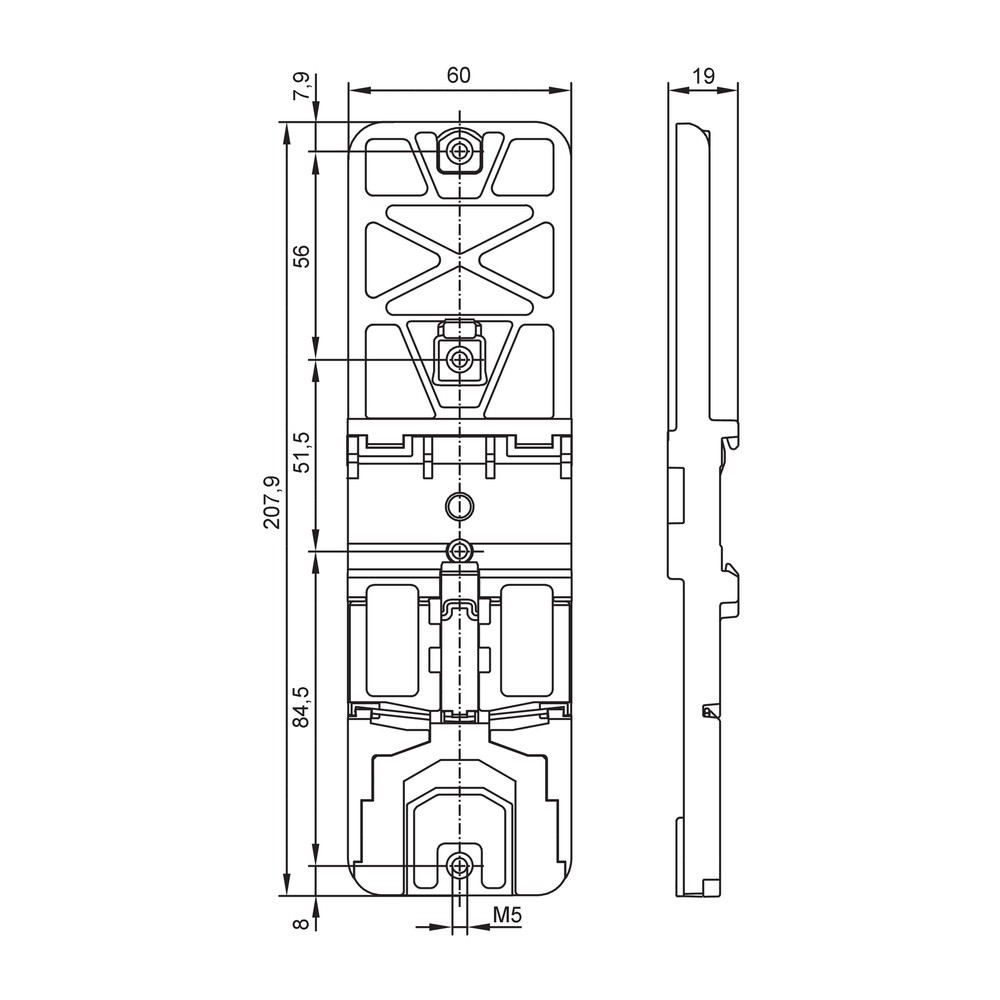

Desenho Dimensional

ACESSÓRIOS

2 parafusos cilíndricos M5 × 30 mm
2 arruelas
1 pino roscado M5 × 10 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não encaixa no trilho.	O trilho pode não corresponder ao perfil TH35 especificado.	Confirme o perfil do trilho e a identificação TH35 conforme EN 60715 antes da montagem.
Os furos do adaptador não alinham com os pontos de fixação do módulo.	A interface mecânica do módulo pode não corresponder à configuração do suporte.	Compare os pontos de fixação do módulo com o desenho dimensional e confirme a compatibilidade com a documentação do fabricante.
O conjunto fica desalinhado ou com fixação mecânica incompleta.	Posicionamento incorreto do adaptador ou uso inadequado dos elementos de fixação fornecidos.	Confira o alinhamento, a posição dos pontos de fixação e a presença dos parafusos, arruelas e pino roscado indicados.
O módulo montado interfere com componentes próximos ou com o espaço do painel.	A área disponível não comporta as dimensões do adaptador e do conjunto instalado.	Compare o espaço útil da instalação com as dimensões de 207,9 × 60 × 19 mm e com a geometria completa do módulo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E78002 (PT-BR) (Datasheet) Desenho em escala IFM E78002 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E78002 e para que serve?

É um adaptador de suporte mecânico para montagem de módulos de campo em trilho DIN. A ficha especifica instalação em trilho TH35 conforme EN 60715.

Com quais módulos de campo ele é compatível?

A ficha descreve a aplicação geral de montagem de módulos de campo, mas não identifica modelos compatíveis. Confirme os pontos de fixação do módulo com o desenho e a documentação do fabricante.

O que acompanha o adaptador?

A embalagem inclui 2 parafusos cilíndricos M5 × 30 mm, 2 arruelas e 1 pino roscado M5 × 10 mm.

Ele serve para trilho DIN diferente de TH35?

A ficha especifica trilho TH35 conforme EN 60715 e não declara compatibilidade com outros perfis. Para outro tipo de trilho, confirme a adequação com o fabricante.

Posso usar o E78002 como conexão elétrica ou interface IO-Link?

Não. É um suporte mecânico e a ficha não especifica conexão elétrica, contatos ou comunicação; a categoria IO-Link no anúncio não altera essa função.

O adaptador não encaixa no meu trilho: o que devo verificar antes de trocar?

Confirme se o trilho é TH35 conforme EN 60715 e se o adaptador está posicionado corretamente. A ficha não indica compatibilidade com outros perfis.

Os furos não alinham com o módulo; o adaptador está com defeito?

Não necessariamente: a ficha não garante compatibilidade com modelos específicos de módulos. Compare a interface e os pontos de fixação com o desenho dimensional e os dados do módulo.

É melhor comprar o adaptador com fixadores ou procurar as peças avulsas?

A embalagem do E78002 inclui o adaptador e os fixadores listados na ficha. A ficha não informa a disponibilidade de peças avulsas nem alternativas de conjunto.

Como decidir entre este adaptador e outro suporte?

Use o E78002 quando a montagem for em trilho TH35 e as dimensões e os pontos de fixação forem adequados. Para outro perfil ou geometria, valide uma alternativa com o fabricante.

Que cuidados devo tomar durante a instalação?

Confirme o perfil do trilho, o alinhamento do suporte e a correspondência dos pontos de fixação antes de apertar os elementos incluídos. A ficha não especifica torque de aperto.

GLOSSÁRIO TÉCNICO

Trilho DIN

Trilho padronizado usado como base mecânica para montagem de componentes e suportes em instalações industriais.

TH35

Perfil de trilho DIN especificado para a montagem mecânica deste adaptador.

PC/ABS

Material indicado para o corpo do adaptador.

Aço inoxidável 1.4404

Material da bucha roscada; também identificado na ficha como aço inoxidável 316L.

Bucha roscada

Componente roscado incorporado ao suporte, identificado na ficha como fabricado em aço inoxidável 1.4404 (316L).
