Adaptador Trilho DIN IFM E78000

Pré-visualizar: E78000 IFM - Adaptador Trilho IFM Montagem Módulos DIN 152x60x19mm PC/ABS

E78000 IFM - Adaptador Trilho IFM Montagem Módulos DIN 152x60x19mm PC/ABS

Imagem meramente ilustrativa

R$ 180,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E78000
EAN: 4021179336222
NCM do produto: 39269090

Destaques do Produto Código E78000...mais

Fechar menu

Saiba mais sobre: "E78000 IFM - Adaptador Trilho IFM Montagem Módulos DIN 152x60x19mm PC/ABS"

Destaques do Produto

Código

E78000

Montagem

Trilho DIN TH35 (EN 60715)

Uso informado

Suporte de módulos de campo

Dimensões

152 × 60 × 19 mm

Material

PC/ABS; bucha roscada 1.4404 (316L)

Embalagem

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E78000 IFM — Adaptador de suporte para trilho DIN, 152 × 60 × 19 mm, PC/ABS

O IFM E78000 é um adaptador de suporte para montagem de módulos de campo em trilho DIN. Foi especificado para trilho conforme TH35 (EN 60715) e tem corpo em PC/ABS, com bucha roscada em aço inoxidável 1.4404 (316L). Mede 152 × 60 × 19 mm e acompanha elementos de fixação descritos na ficha do produto.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E78000
Tipo	Adaptador de suporte para trilhos
Aplicação informada	Montagem sobre trilho DIN de módulos de campo
Padrão de montagem	TH35 (EN 60715)
Dimensões	152 × 60 × 19 mm
Material do adaptador	PC/ABS
Material da bucha roscada	1.4404 (aço inoxidável / 316L)
Peso	87,6 g

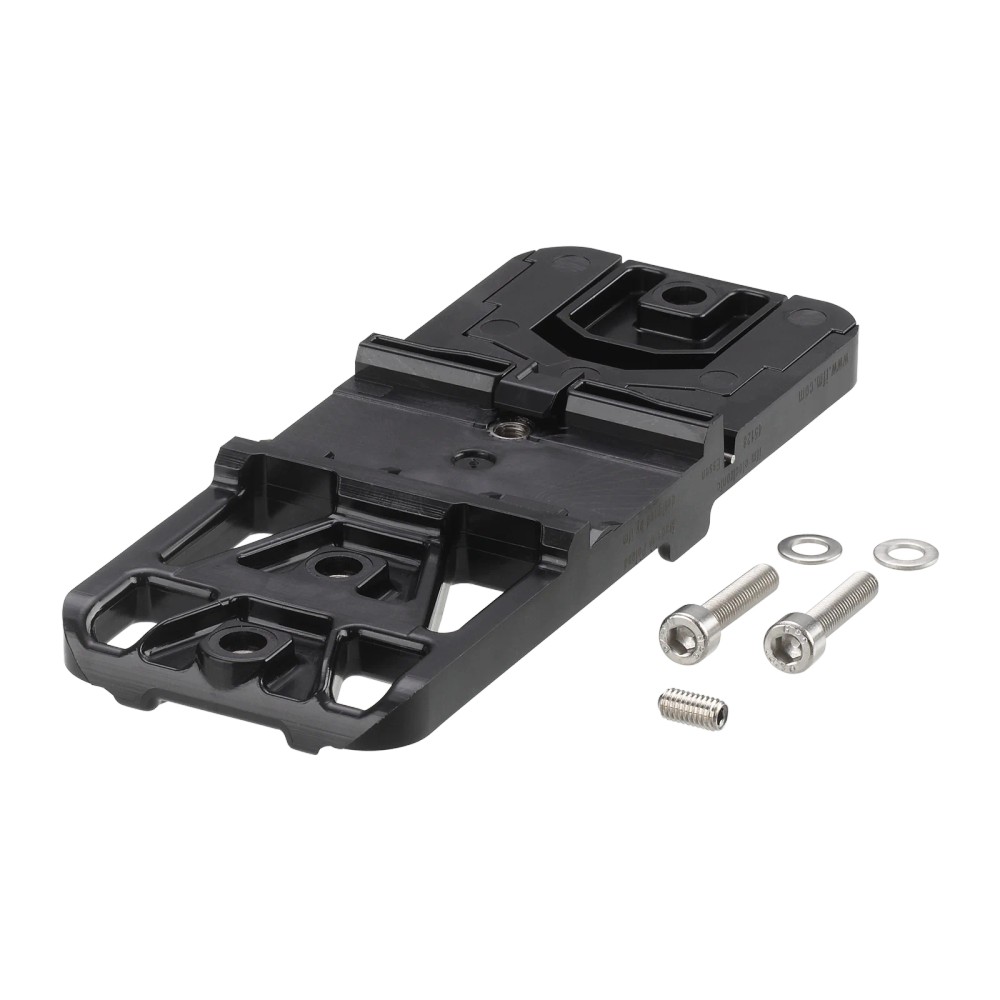

Conteúdo de fixação informado	2 parafusos cilíndricos M5 × 30 mm, 2 arruelas e 1 pino roscado M5 × 10 mm
Unidades por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de módulos de campo em trilho DIN TH35, conforme EN 60715, respeitando o espaço disponível para as dimensões do adaptador.
Aplicações que necessitem do adaptador E78000 com a bucha roscada e os elementos de fixação informados na ficha.

⚠ Considere outro se precisa de:

Não selecione o E78000 para montagem em trilho diferente de TH35 sem confirmar a compatibilidade mecânica com o fabricante.
Não trate o E78000 como dispositivo elétrico, adaptador de comunicação ou módulo IO-Link: a ficha o identifica como acessório de suporte mecânico.

APLICAÇÕES E USO

Aplicação especificada: fixação de módulos de campo sobre trilho DIN TH35 (EN 60715). Confirme as dimensões do módulo, os pontos de fixação e o espaço disponível antes da montagem.
Possibilidade de uso em painéis ou conjuntos de automação com trilho TH35: inferência baseada no tipo de montagem e na aplicação declarados; confirme a compatibilidade do módulo e do conjunto com a IFM.
A ficha não declara grau de proteção, faixa de temperatura, capacidade de carga ou compatibilidade com modelos específicos de módulos; esses limites devem ser verificados no datasheet ou com o fabricante.

COMO ESCOLHER

Antes de comprar o E78000 IFM — Adaptador de suporte para trilho DIN, 152 × 60 × 19 mm, PC/ABS, verifique estes pontos:

Quando escolher o E78000

Escolha este modelo quando a aplicação exigir um adaptador para fixar módulos de campo em trilho TH35 (EN 60715) e as dimensões de 152 × 60 × 19 mm forem compatíveis com o espaço de montagem.

Quando confirmar antes da compra

Confira o perfil do trilho e os pontos de fixação exigidos pelo módulo a instalar. A ficha não especifica quais modelos de módulos de campo são compatíveis nem detalha a capacidade de carga; confirme esses requisitos no datasheet ou com a IFM.

Quando buscar outra solução

Busque outro suporte se a instalação exigir um padrão de trilho diferente de TH35 ou dimensões distintas. A ficha não informa compatibilidade com outros padrões.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação informada para o produto.
Código do produto / SKU / Part Number	E78000	Código de identificação do adaptador.
GTIN	4021179336222	Identificador comercial informado na ficha.
Tipo de produto	Adaptador de suporte para trilhos	Classificação do componente.
Aplicação	Suporte para trilhos; montagem sobre trilho DIN de módulos de campo	Uso descrito na ficha do produto.

Dados mecânicos
Tipo de montagem	Montagem segundo as normas DIN; TH35 (EN 60715)	Perfil de trilho declarado para a montagem.
Dimensões	152 × 60 × 19 mm	Dimensões do adaptador conforme ficha.
Material do adaptador	PC/ABS	Material informado para o corpo do adaptador.
Material da bucha roscada	1.4404 (aço inoxidável / 316L)	Material informado para a bucha roscada.
Peso	87,6 g	Massa do produto informada na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Material incluído	2 parafusos cilíndricos M5 × 30 mm; 2 arruelas; 1 pino roscado M5 × 10 mm	Elementos de fixação listados como incluídos.

COMPATIBILIDADE

Comunicação

• Não se aplica: o E78000 é um adaptador de montagem mecânica e a ficha não especifica protocolos de comunicação.

Conexões

Elétrica Não especificada; o produto é descrito como suporte mecânico, não como componente de conexão elétrica.

Processo Não se aplica; não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem mecânica em trilho DIN TH35 (EN 60715) de módulos de campo, com espaço compatível com as dimensões do adaptador.	✓	A ficha identifica montagem segundo normas DIN, tipo TH35 (EN 60715), e aplicação para módulos de campo.
Montagem em trilho de padrão diferente de TH35.	✗	A ficha informa TH35 (EN 60715), mas não declara compatibilidade com outros perfis.
Uso como adaptador elétrico ou interface de comunicação.	✗	O produto é especificado como adaptador de suporte para trilhos; não há dados de conexão elétrica ou comunicação.
Instalação cujo envelope disponível seja inferior a 152 × 60 × 19 mm.	✗	As dimensões informadas do produto excedem o espaço indicado no cenário.

INSTALAÇÃO

Como instalar o E78000 IFM — Adaptador de suporte para trilho DIN, 152 × 60 × 19 mm, PC/ABS

Confirme que o trilho instalado é do tipo TH35 conforme EN 60715.
Verifique o espaço disponível em relação às dimensões de 152 × 60 × 19 mm.
Confira no desenho dimensional a orientação e os pontos de montagem do adaptador.

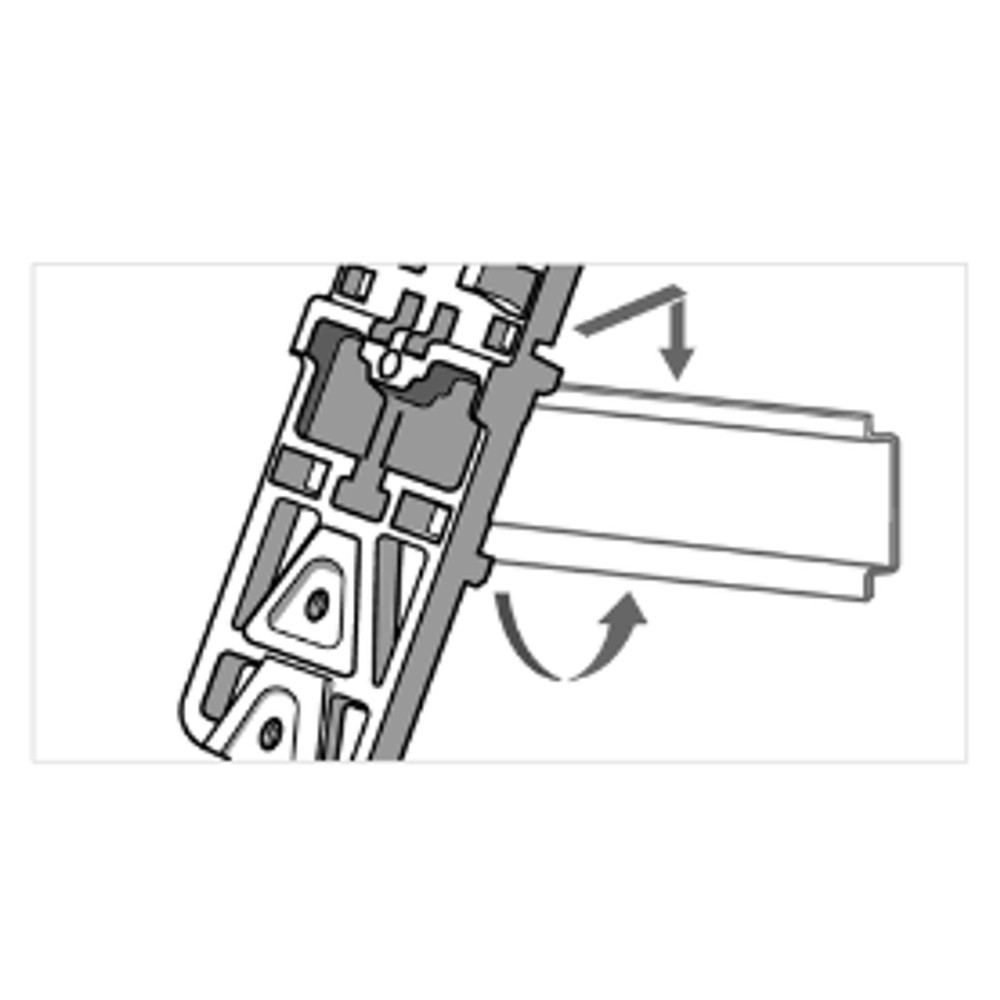

Posicione o E78000 no trilho e fixe-o conforme a configuração mecânica prevista para o conjunto.

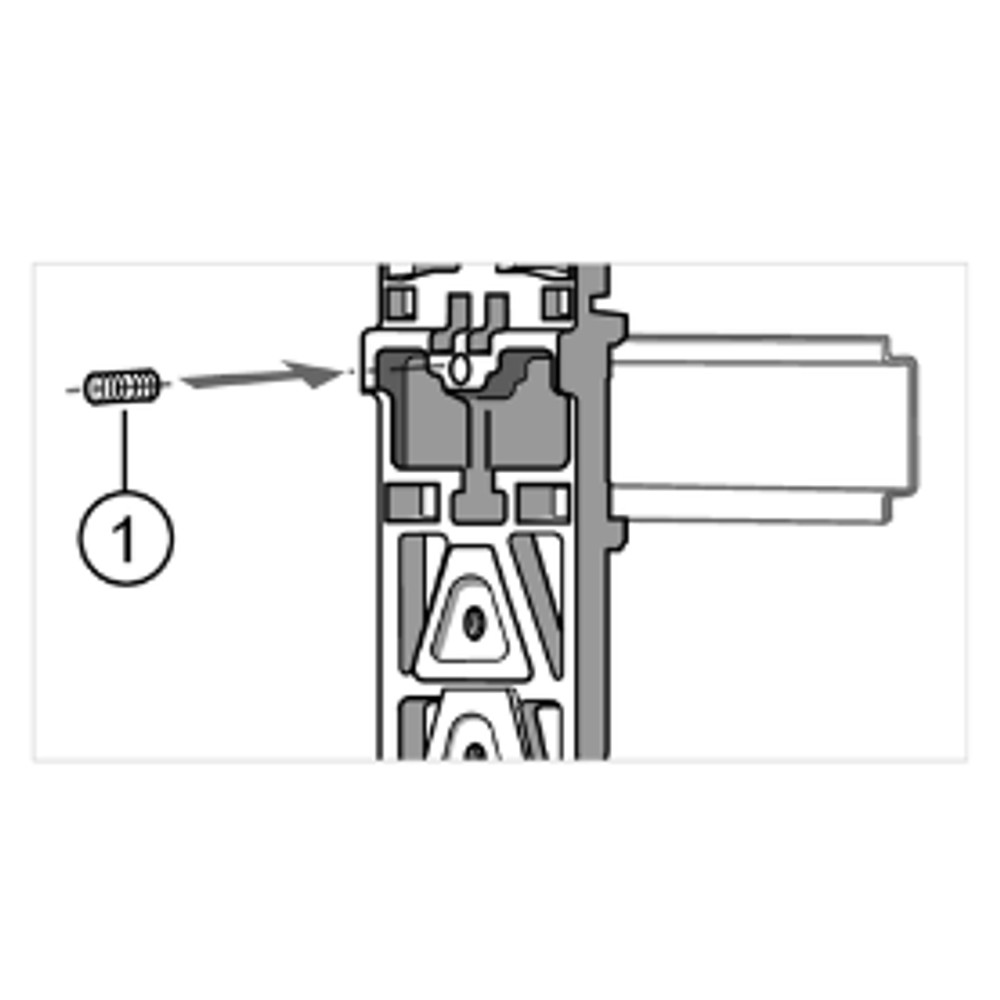

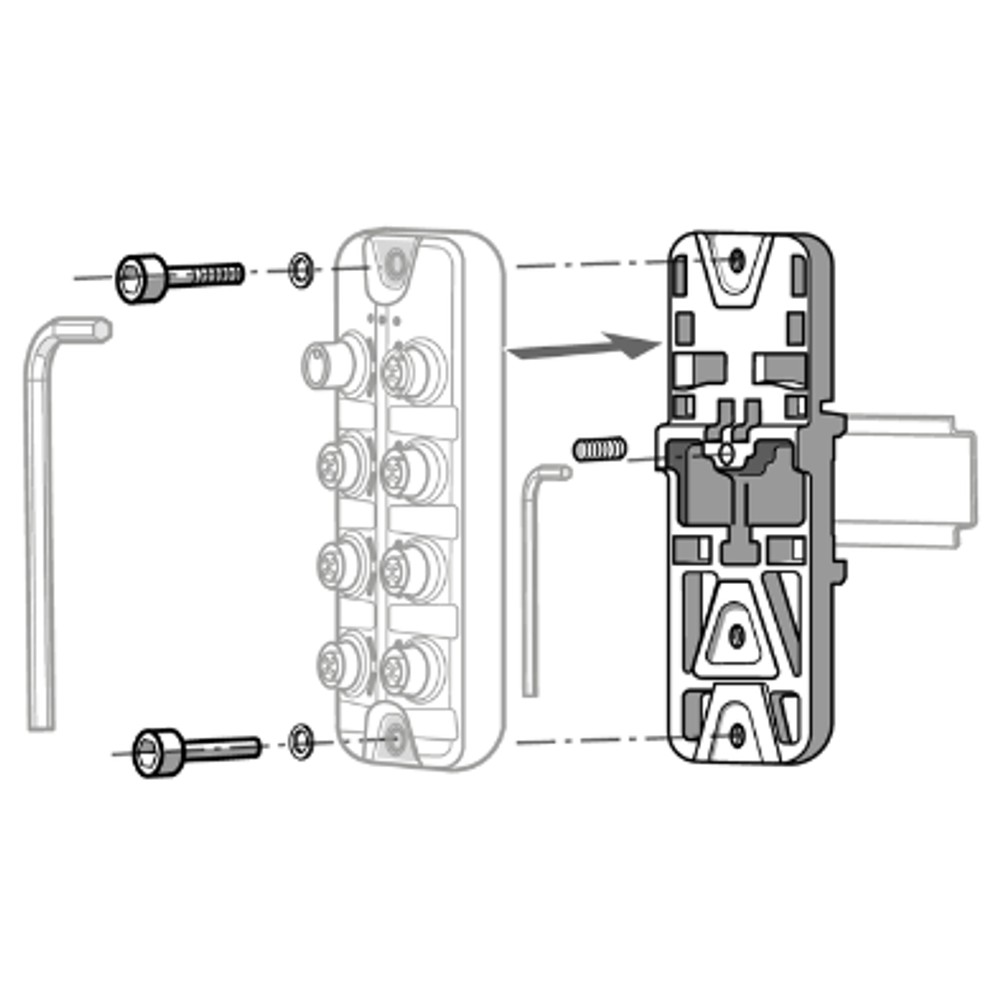

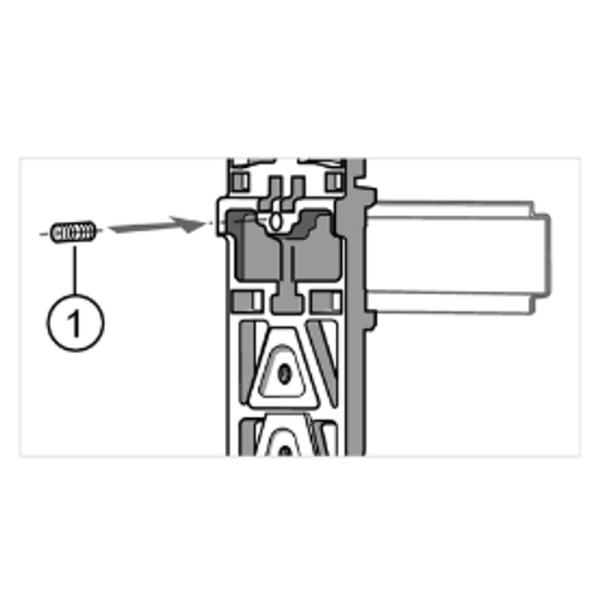

Use os parafusos, arruelas e pino roscado fornecidos nos pontos correspondentes; confirme o encaixe com o módulo a instalar.
Antes de colocar o conjunto em operação, confira o assentamento no trilho e a fixação mecânica, seguindo as instruções do fabricante do módulo.

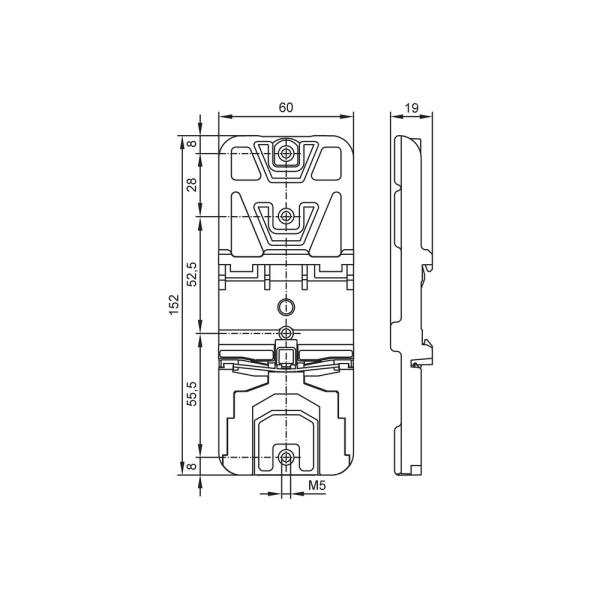

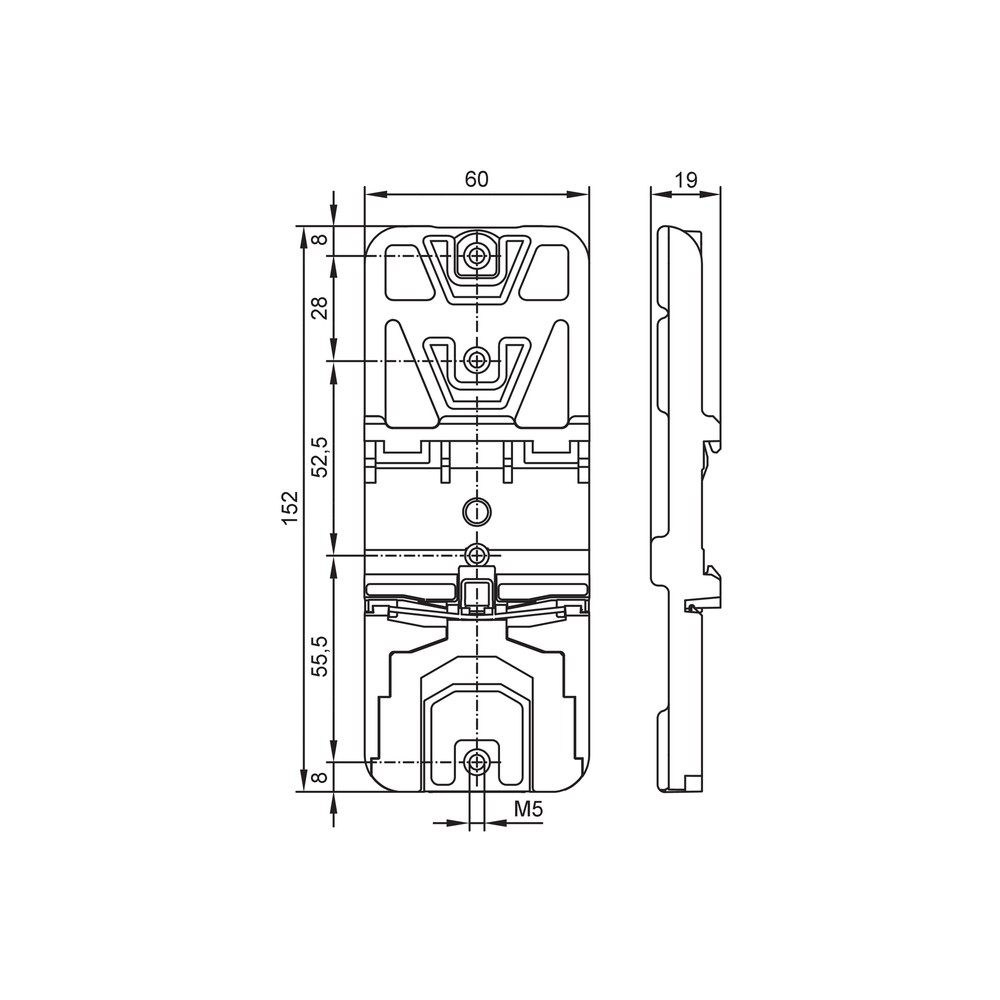

Desenho Dimensional

ACESSÓRIOS

2 parafusos cilíndricos M5 × 30 mm
2 arruelas
1 pino roscado M5 × 10 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não encaixa no trilho.	O perfil do trilho pode não corresponder ao padrão TH35 indicado para o produto.	Confira a identificação e o perfil do trilho e compare com a especificação TH35 (EN 60715) do E78000.
O módulo não se alinha aos pontos de fixação do suporte.	O módulo pode exigir pontos de fixação ou uma configuração mecânica não declarados como compatíveis na ficha do adaptador.	Compare o desenho dimensional do E78000 com os requisitos mecânicos do módulo e confirme a compatibilidade com a IFM.
O conjunto apresenta folga após a montagem.	Fixadores podem estar ausentes, instalados nos pontos incorretos ou sem assentamento adequado; a ficha não fornece torque de aperto.	Confira a presença dos parafusos, arruelas e pino roscado incluídos e inspecione o assentamento mecânico, sem aplicar torque não especificado.
A montagem interfere com componentes adjacentes ou com a porta do painel.	O espaço reservado pode não considerar o envelope de 152 × 60 × 19 mm do adaptador.	Meça o espaço de instalação e compare com as dimensões do produto e do desenho em escala.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E78000 (PT-BR) (Datasheet) Desenho em escala E78000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E78000 e para que serve?

É um adaptador de suporte para montar módulos de campo em trilho DIN. A ficha especifica montagem em trilho TH35 conforme EN 60715.

O que vem junto com o adaptador?

A ficha lista 2 parafusos cilíndricos M5 × 30 mm, 2 arruelas e 1 pino roscado M5 × 10 mm. A embalagem corresponde a 1 peça.

O E78000 funciona em qualquer trilho DIN?

A compatibilidade declarada é com montagem TH35 (EN 60715). A ficha não confirma outros perfis, portanto verifique o padrão do trilho antes da compra.

Ele serve como adaptador IO-Link ou conexão elétrica?

Não há essa função especificada: o E78000 é um suporte mecânico para trilhos. A ficha não informa conexões elétricas nem protocolos de comunicação.

O adaptador não encaixa no meu trilho; o que devo conferir antes de trocar?

Confira se o trilho é TH35 conforme EN 60715. Se o padrão corresponder, inspecione a posição e o assentamento do adaptador e compare o conjunto com o desenho dimensional.

O módulo fica com folga depois da montagem; qual pode ser a causa?

Uma causa possível é a instalação incorreta ou a ausência de algum fixador incluído. Verifique os pontos de fixação e a presença dos parafusos, arruelas e pino roscado antes de substituir o suporte.

É melhor comprar o adaptador completo ou procurar só os parafusos?

A ficha descreve o E78000 como uma peça e lista os elementos de fixação incluídos. Não informa códigos de reposição para parafusos avulsos; confirme a disponibilidade dessas peças com a IFM.

Como sei se este suporte é adequado ao meu módulo de campo?

A ficha não relaciona modelos específicos de módulos compatíveis. Compare os pontos de fixação e as dimensões do módulo com o desenho do E78000 e confirme a compatibilidade com a IFM.

Quais cuidados devo ter durante a instalação?

Confirme o padrão TH35 e o espaço necessário antes de montar. Use os elementos de fixação fornecidos e não adote torque de aperto não indicado na documentação do fabricante.

O produto inclui instruções de ligação elétrica ou pinagem?

Não são especificadas ligações elétricas ou pinagem para o E78000, pois ele é um suporte mecânico. Para a instalação do módulo montado, consulte a documentação própria desse módulo.

GLOSSÁRIO TÉCNICO

Trilho DIN

Trilho padronizado usado como suporte mecânico para montagem de componentes em painéis industriais. (Ref.: tipo de montagem TH35 (EN 60715))

TH35

Designação do perfil de trilho declarado para montagem do adaptador. (Ref.: tipo de montagem TH35 (EN 60715))

PC/ABS

Material indicado para o corpo do adaptador. (Ref.: materiais do E78000)

1.4404 (316L)

Designação do aço inoxidável informado para a bucha roscada. (Ref.: material da bucha roscada)

Bucha roscada

Elemento roscado integrado ao conjunto de suporte, especificado em aço inoxidável 1.4404 (316L). (Ref.: materiais do E78000)
