Terminal FC Splitter AS-Interface IFM E75354

Pré-visualizar: E75354 IFM - Terminal FC Splitter AS-Interface Indústria Alimentícia IP67 IP68 IP69K

E75354 IFM - Terminal FC Splitter AS-Interface Indústria Alimentícia IP67 IP68 IP69K

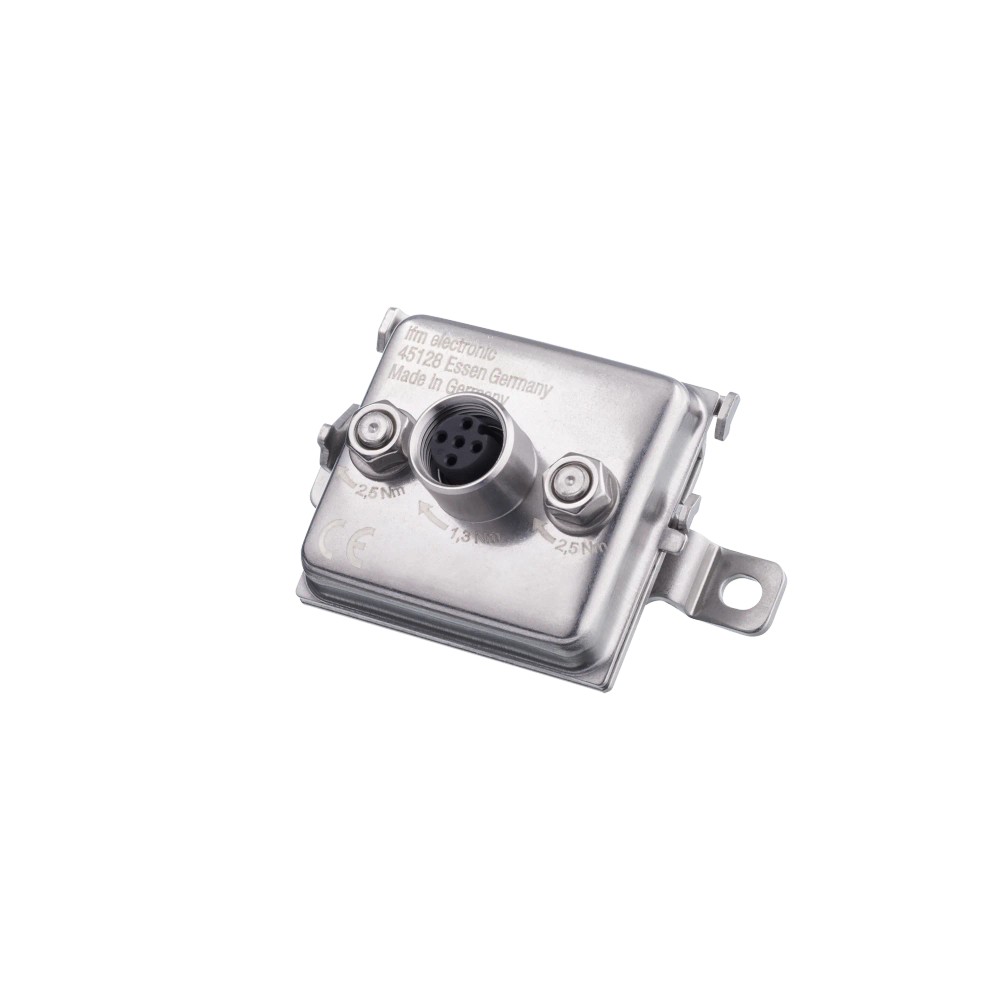

Imagem meramente ilustrativa

R$ 440,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E75354
EAN: 4021179339315
NCM do produto: 85369090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "E75354 IFM - Terminal FC Splitter AS-Interface Indústria Alimentícia IP67 IP68 IP69K"

Destaques do Produto

Tecnologia

AS-Interface (AS-i)

Função

FC Splitter para cabo plano

Conexão elétrica

1 x M12, codificação A, 2 contatos

Proteção

IP67, IP68 e IP69K

Carga total

Máximo de 2 A

Temperatura ambiente

-30...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal FC Splitter para cabo plano AS-Interface ifm E75354

O ifm E75354 é um terminal FC Splitter para cabo plano AS-Interface, destinado a conexões em áreas úmidas e higiênicas da indústria de alimentos. Possui proteção IP67, IP68 e IP69K e conexão elétrica por soquete M12 com codificação A e 2 contatos. Opera com tensão AS-i de 26,5 a 31,6 V DC e suporta capacidade de carga total de 2 A.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Terminal para cabo plano AS-Interface; função FC Splitter
Tecnologia	AS-Interface (AS-i)
Grau de proteção	IP67, IP68 e IP69K
Conexão elétrica	1 x M12, codificação A, 2 contatos
Tensão de operação AS-i	26,5...31,6 V DC
Tensão de operação AUX	18...32 V DC
Capacidade de carga total	2 A
Temperatura ambiente	-30...80 °C
Materiais	Aço inoxidável 1.4404 (316L), FPM e EPDM
Aplicação indicada pelo fabricante	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações AS-Interface com cabo plano que requeiram a função FC Splitter e conexão M12 compatível.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada pelo fabricante.
Instalações que atendam à tensão AS-i de 26,5...31,6 V DC, à tensão AUX de 18...32 V DC e à capacidade de carga total máxima de 2 A.

⚠ Considere outro se precisa de:

Não selecionar para aplicações que exijam capacidade de carga total superior a 2 A.
Não selecionar quando a conexão necessária não corresponder a 1 x M12, codificação A, 2 contatos, sem validar previamente a compatibilidade elétrica e mecânica.
A ficha não informa compatibilidade com protocolos diferentes de AS-Interface; confirme a aplicação no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação documentada: uso em áreas úmidas e higiênicas na indústria de alimentos, com observância dos graus de proteção declarados e das condições de instalação do fabricante.
Possibilidade condicionada à validação do projeto: integração como FC Splitter em uma instalação AS-Interface com cabo plano, desde que a conexão, pinagem, tensão e carga estejam dentro dos valores especificados.
A ficha limita a temperatura ambiente de operação a -30...80 °C e a altitude a 2000 m; valide essas condições no local de instalação.

COMO ESCOLHER

Antes de comprar o Terminal FC Splitter para cabo plano AS-Interface ifm E75354, verifique estes pontos:

Escolha o E75354 quando

A instalação utilizar cabo plano AS-Interface, exigir a função FC Splitter e atender às tensões, à conexão M12 e ao limite de carga especificados.

Verifique antes de selecionar

Confirme no projeto a pinagem, a codificação do conector, a tensão disponível e a carga total. A ficha informa os pinos 1 e 3 para AS-i + e AS-i -, respectivamente.

Procure outra configuração quando

A carga total exceder 2 A ou a interface elétrica e a conexão requeridas não corresponderem às especificações do E75354. A ficha não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Código do artigo	E75354	Identificação do produto.
Tipo de produto	Terminal para cabo plano AS-Interface	Categoria funcional informada na ficha.
Designação / função	FC Splitter	Função indicada para o terminal.
Tecnologia	AS-Interface (AS-i)	Tecnologia de comunicação associada ao produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação indicado pelo fabricante.

Dados elétricos
Tensão de operação AS-i	26,5...31,6 V DC	Faixa de tensão informada para AS-i.
Tensão de operação AUX	18...32 V DC	Faixa de tensão da alimentação auxiliar.
Capacidade de carga total	2 A	Limite de carga total informado.
Classe de proteção	III	Classe de proteção elétrica declarada.
Norma EMC	EN 61000-6-2	Norma de compatibilidade eletromagnética indicada na ficha.
Grau de sujidade	2	Grau de sujidade declarado para as condições especificadas.

Conexões e pinagem
Conexão elétrica	1 x M12, codificação A, 2 contatos	Tipo de soquete e configuração de contatos informados.
Conexão dos pinos	1: AS-i +; 2: n.c.; 3: AS-i -; 4: n.c.; 5: n.c.	Atribuição de pinos fornecida na ficha; n.c. significa não conectado.
Torque máximo da conexão elétrica	1,2...1,4 Nm	Faixa de torque informada para a conexão elétrica.
Torque máximo de aperto das porcas de fixação	2,5 Nm	Limite de torque indicado para as porcas de fixação.

Condições ambientais
Grau de proteção	IP67, IP68, IP69K	Graus de proteção declarados para o produto; observar as condições de instalação e uso do fabricante.
Temperatura ambiente	-30...80 °C	Faixa de temperatura de operação indicada.
Umidade relativa do ar máxima	80% a 31 °C; decrescimento linear até 50% a 40 °C	Limite de umidade informado com a condição de redução linear.
Altitude máxima acima do nível do mar	2000 m	Limite de altitude especificado.

Dados mecânicos e materiais
Peças metálicas	Aço inoxidável 1.4404 (316L)	Material declarado para as peças metálicas.
Vedação dos pinos de contato	FPM	Material indicado para a vedação dos pinos de contato.
Anel de vedação	EPDM	Material indicado para o anel de vedação.
Peso	104,3 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), conforme identificação do produto.

• Não há na ficha informação que confirme compatibilidade com outros protocolos.

Conexões

Elétrica 1 x soquete M12, codificação A, 2 contatos. Pinagem informada: pino 1 = AS-i +; pino 3 = AS-i -; pinos 2, 4 e 5 = n.c. Tensão AS-i: 26,5...31,6 V DC; tensão AUX: 18...32 V DC; capacidade de carga total: 2 A. Torque máximo informado para a conexão elétrica: 1,2...1,4 Nm.

Processo Terminal para cabo plano AS-Interface com função FC Splitter. A ficha não especifica dimensões ou perfil mecânico do cabo; confirme o cabo previsto no datasheet e no projeto.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface com cabo plano e necessidade de função FC Splitter	✓	Corresponde ao tipo e à função indicados para o produto; validar também conexão, tensão e carga.
Aplicação em área úmida e higiênica da indústria de alimentos	✓	Esse cenário é indicado na ficha do produto; os graus de proteção informados são IP67, IP68 e IP69K.
Circuito com carga total superior a 2 A	✗	A capacidade de carga total especificada é 2 A.
Uso com protocolo diferente de AS-Interface	✗	A ficha identifica o produto para AS-Interface e não documenta compatibilidade com outro protocolo.
Instalação fora da faixa de temperatura ambiente especificada	✗	A faixa de temperatura ambiente informada é de -30 a 80 °C.

INSTALAÇÃO

Como instalar o Terminal FC Splitter para cabo plano AS-Interface ifm E75354

Confirme que a instalação utiliza AS-Interface e cabo plano compatível com a configuração prevista no projeto.
Verifique a tensão disponível: 26,5...31,6 V DC para AS-i e 18...32 V DC para AUX, quando aplicável.
Confira a conexão M12, a codificação A e a atribuição dos pinos antes de energizar.
Instale o terminal conforme o desenho em escala e as instruções do datasheet do fabricante.
Aperte as porcas de fixação sem exceder 2,5 Nm; para a conexão elétrica, respeite a faixa informada de 1,2...1,4 Nm.
Antes de colocar em operação, confirme a pinagem, a carga total máxima de 2 A e as condições ambientais da instalação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Chave de torque ifm E70390 (acessório opcional; não indicada como inclusa).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação AS-i não é estabelecida após a instalação.	Possível divergência entre a pinagem do circuito e a atribuição informada para AS-i + e AS-i -.	Com a instalação desenergizada conforme os procedimentos do sistema, confira a ligação dos pinos 1 e 3 e compare com o esquema do datasheet.
A conexão M12 não encaixa ou não estabelece contato.	Possível incompatibilidade de codificação, número de contatos ou configuração da conexão do equipamento correspondente.	Verifique se o conector correspondente é M12, codificação A, e se a configuração elétrica é compatível com os 2 contatos do produto.
O terminal apresenta interrupção ou comportamento irregular sob carga.	A carga total pode exceder o limite especificado ou a tensão pode estar fora da faixa de operação.	Meça a tensão de alimentação e verifique a carga total do circuito em relação às faixas e ao limite declarados na ficha.
Há suspeita de perda de vedação em ambiente úmido.	Possível instalação incorreta, aperto inadequado ou dano em componentes de vedação; a ficha não identifica uma causa específica de falha.	Inspecione o conjunto e a montagem, confira os torques especificados e compare as condições de uso com o datasheet do fabricante.

DOCUMENTAÇÃO TÉCNICA

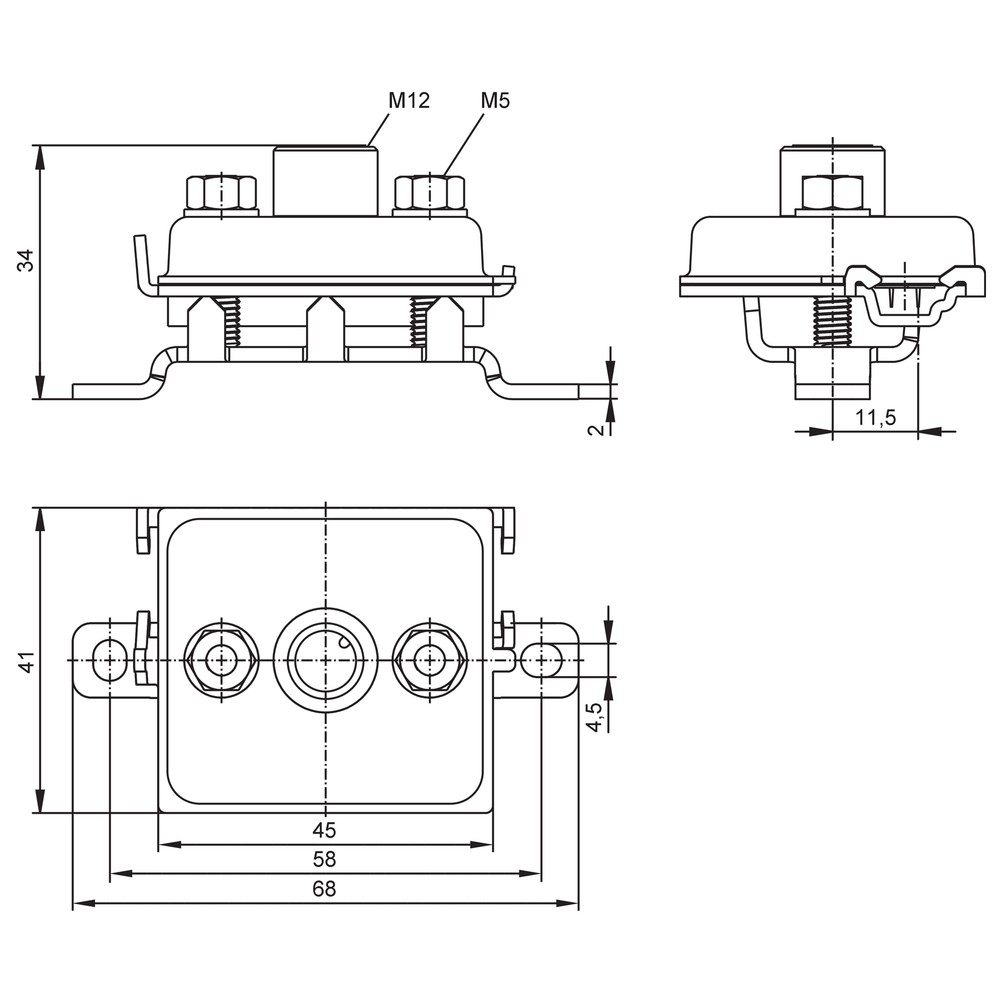

Ficha técnica ifm E75354 (PT-BR) (Datasheet) Desenho em escala do E75354 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E75354 e para que serve?

É um terminal FC Splitter para cabo plano AS-Interface. A ficha indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o produto?

A ficha informa uma peça por embalagem. A chave de torque E70390 aparece como acessório opcional, não como item incluso.

Ele pode ser usado em qualquer rede industrial?

A tecnologia indicada é AS-Interface (AS-i). A ficha não confirma compatibilidade com outros protocolos, portanto valide a rede e a aplicação antes da seleção.

Posso usar este terminal em um circuito que exige mais de 2 A?

Não, a capacidade de carga total informada é 2 A. Para uma carga acima desse limite, selecione uma configuração dimensionada para a corrente requerida.

Serve para qualquer cabo plano?

A ficha o identifica como terminal para cabo plano AS-Interface, mas não informa dimensões ou perfil do cabo. Confirme o cabo previsto no projeto com o datasheet do fabricante.

A conexão M12 é compatível com qualquer equipamento M12?

Não é possível afirmar compatibilidade universal apenas pelo formato M12. Confira codificação A, número de contatos, pinagem e requisitos elétricos do equipamento correspondente.

O que verificar se a comunicação AS-i não funcionar depois da montagem?

Confira primeiro a pinagem: o pino 1 é AS-i + e o pino 3 é AS-i -. Verifique também a tensão de alimentação e a conexão conforme o datasheet.

O que pode causar falha de funcionamento quando a carga está conectada?

Uma causa possível é carga total acima de 2 A ou tensão fora da faixa indicada. Meça a tensão e confira a carga antes de substituir o terminal.

Como decidir entre este terminal e outro modelo?

Escolha o E75354 quando a função FC Splitter, a interface AS-i, a conexão e os limites elétricos atenderem ao projeto. Se qualquer requisito não corresponder, compare com a ficha técnica de outra configuração.

Que cuidados devo ter na instalação?

Confira a pinagem e as condições elétricas antes de energizar e respeite os torques indicados para fixação e conexão. Consulte o datasheet do fabricante para o procedimento completo.
