Conector Macho IFM E75222 - Módulos AS-Interface

Pré-visualizar: E75222 IFM - Conector Macho IFM Módulos Analógicos AS-Interface IP68/IP69K 1.8kΩ

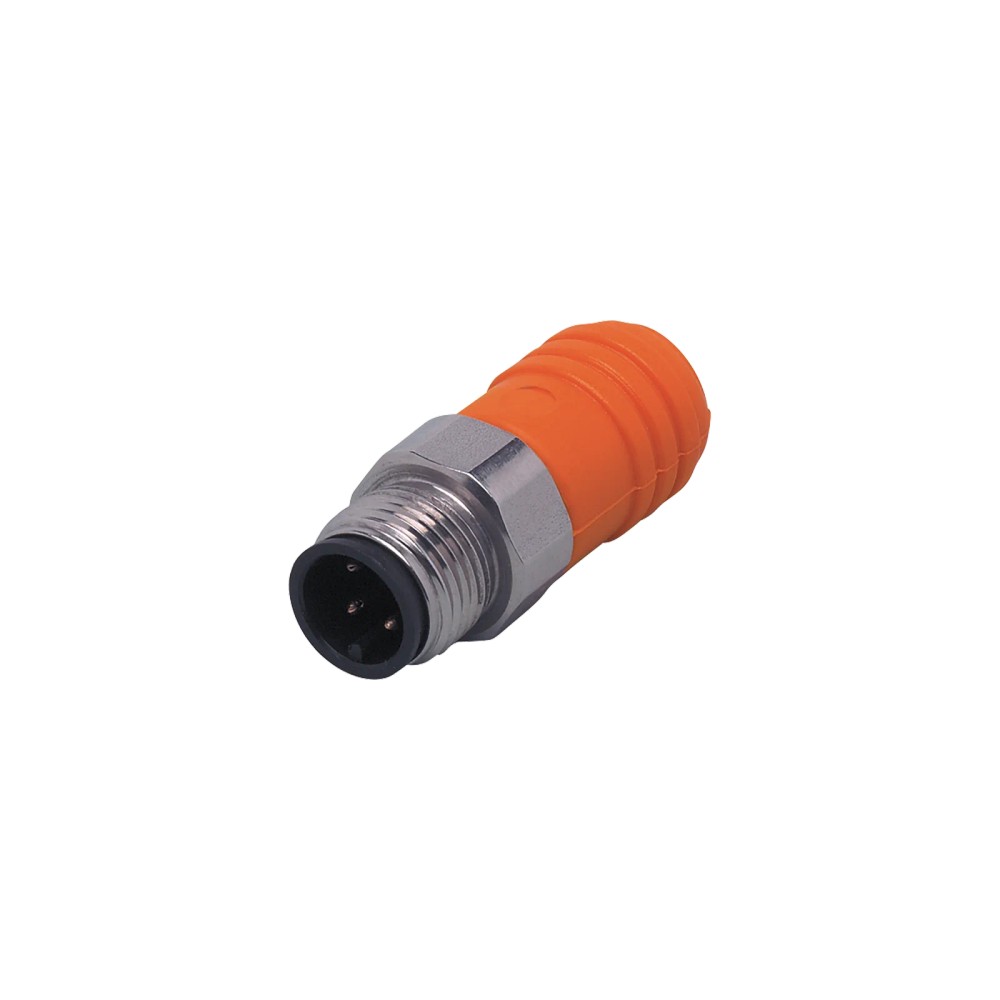

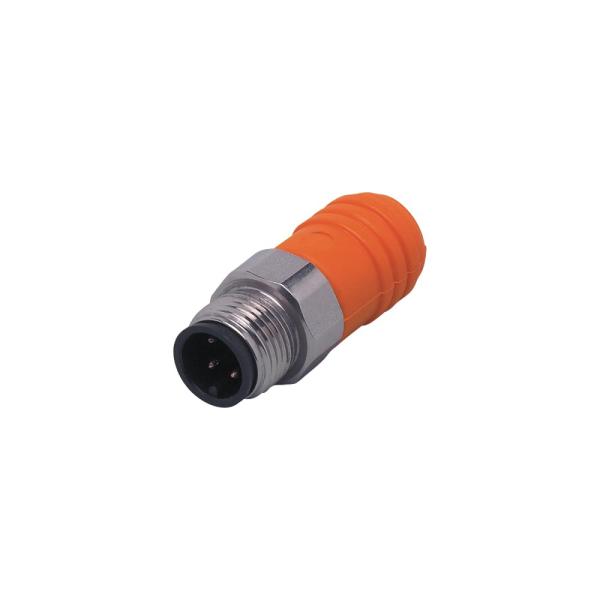

E75222 IFM - Conector Macho IFM Módulos Analógicos AS-Interface IP68/IP69K 1.8kΩ

Imagem meramente ilustrativa

R$ 194,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E75222
EAN: 4021179230780
NCM do produto: 85369090

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "E75222 IFM - Conector Macho IFM Módulos Analógicos AS-Interface IP68/IP69K 1.8kΩ"

Destaques do Produto

Tipo de Conector

Macho

Resistência

1.8 kΩ

Compatibilidade

Módulos analógicos AS-Interface

Grau de Proteção

IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E75222 Conector Macho para Módulos Analógicos AS-Interface ifm 1.8kΩ

O E75222 é um conector macho de alta precisão da ifm, desenvolvido para módulos analógicos AS-Interface. Ele atua como um simulador de sinal analógico através de uma resistência interna de 1,8 kΩ. É essencial para testes de validação e terminação em sistemas de automação que utilizam os módulos específicos da série AC.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E75222
Tipo de Conector	Macho
Resistência Interna	1.8 kΩ
Potência Dissipada	0.7 W
Grau de Proteção	IP68, IP69K
Temperatura de operação	-25 a 50 °C
Material	PVC
Modelos Compatíveis	AC5222, AC5223, AC2516, AC2566
NCM	8536.90.90

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Módulos analógicos AS-Interface ifm AC5222
Módulos analógicos AS-Interface ifm AC5223
Módulos analógicos AS-Interface ifm AC2516
Módulos analógicos AS-Interface ifm AC2566

⚠ Considere outro se precisa de:

Conexão em sensores que exigem alimentação direta de tensão
Ambientes com temperaturas fora da faixa de -25 a 50 °C
Uso em protocolos de comunicação diferentes de AS-Interface

APLICAÇÕES E USO

Simulação de sinais analógicos em comissionamento de redes AS-Interface.
Terminação de loops de entrada analógica em módulos compatíveis.
Testes de diagnóstico de falhas em malhas de controle analógico.
Validação de integração de módulos AC5222, AC5223, AC2516 e AC2566.

COMO ESCOLHER

Antes de comprar o E75222 Conector Macho para Módulos Analógicos AS-Interface ifm 1.8kΩ, verifique estes pontos:

Quando utilizar o E75222

Utilize este conector quando precisar simular um sinal analógico real para configurar ou testar os módulos AC5222, AC5223, AC2516 e AC2566 sem a necessidade de um sensor físico conectado.

Quando buscar outra solução

Busque outra solução se o seu módulo de rede exigir impedâncias diferentes de 1,8 kΩ ou se a aplicação for baseada em tecnologias de rede distintas de AS-Interface.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Função	Simulação de sinal de entrada analógico	Finalidade técnica do componente
Resistência	1.8 kΩ	Parâmetro elétrico nominal
Potência	0.7 W	Dissipação de energia máxima

Condições Ambientais e Mecânicas
Grau de proteção	IP68, IP69K	Resistência a entrada de sólidos e líquidos
Temperatura de operação	-25 a 50 °C	Limites de ambiente para instalação
Material	PVC	Material do invólucro externo

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica Macho (integrado ao módulo)

Processo Conector macho para módulo analógico AS-i

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Validação de módulos analógicos AC52xx	✓	Resistência de 1.8kΩ é especificada para estes modelos.
Uso em protocolos Ethernet/IP	✗	O conector é exclusivo para a interface analógica do sistema AS-Interface.

INSTALAÇÃO

Como instalar o E75222 Conector Macho para Módulos Analógicos AS-Interface ifm 1.8kΩ

Desenergize o módulo AS-Interface para evitar danos.
Verifique se o conector macho está livre de sujidade nos pinos.
Alinhe o conector macho do E75222 com a entrada fêmea do módulo analógico.
Insira e rosqueie suavemente até sentir o travamento, garantindo a vedação IP69K.
Certifique-se de que não haja torção excessiva no corpo do conector.
Reenergize o sistema e verifique o valor da entrada analógica no CLP.

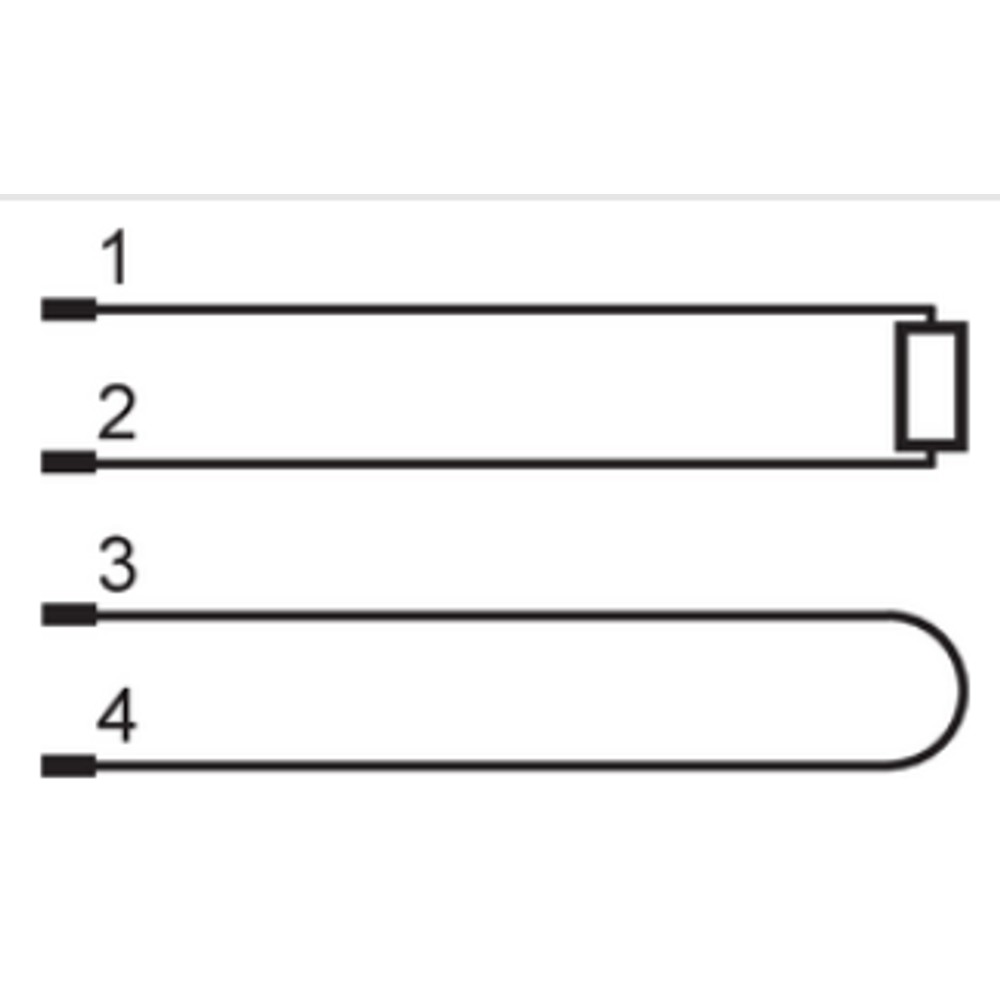

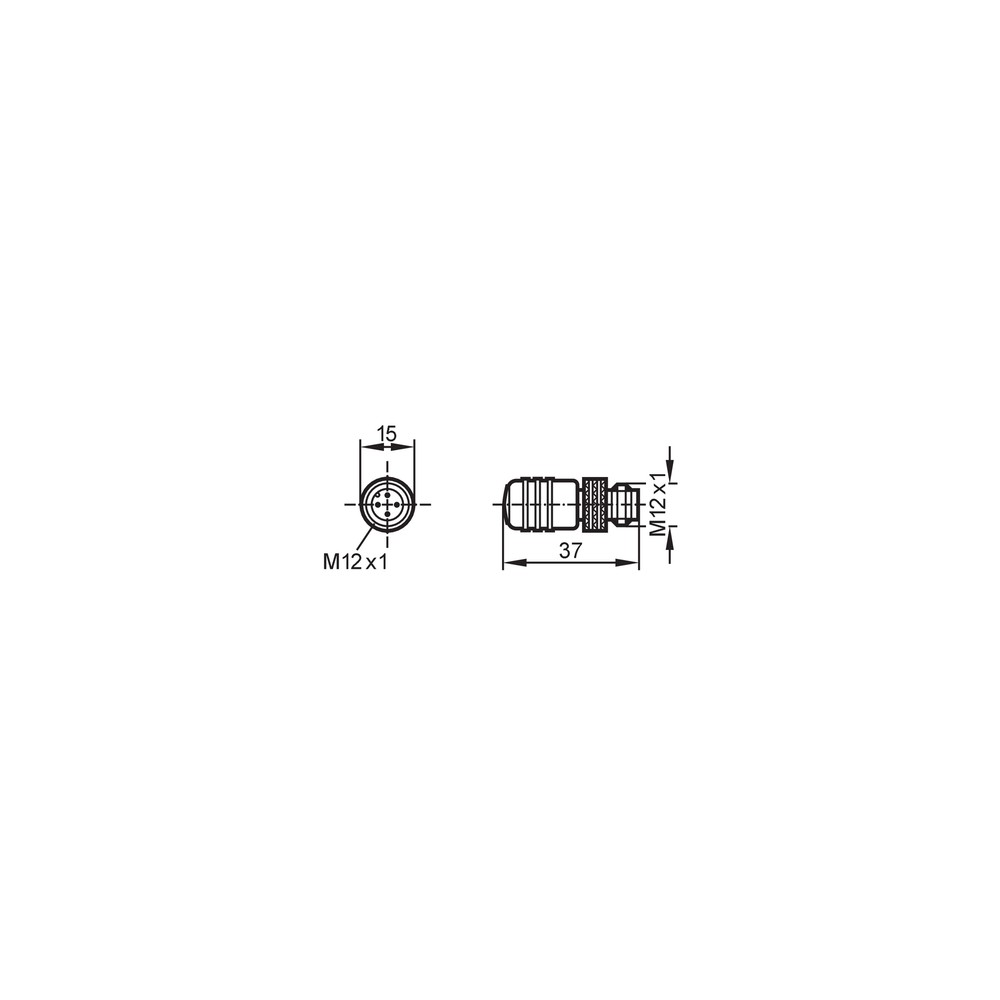

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de sinal oscilante ou instável no módulo.	Oxidação nos contatos ou entrada de umidade.	Inspecione visualmente os pinos e limpe com spray limpa-contatos.
Valor de entrada no CLP constante em zero.	Componente rompido ou resistor interno queimado.	Meça a resistência entre os pinos com multímetro (deve ler 1,8 kΩ).
Falha intermitente na comunicação ou leitura do sinal.	Rosqueamento incorreto ou incompleto.	Verifique se a conexão está travada e com vedação adequada.
Erro de calibração ou sinal fora da faixa esperada.	Incompatibilidade de módulo.	Confirme se o módulo é um dos modelos compatíveis (AC52xx ou AC25xx).

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (PDF) (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este conector e qual sua função principal nos módulos AS-Interface?

O E75222 é um conector macho projetado especificamente para módulos analógicos AS-Interface da ifm, funcionando como uma terminação ou simulador de sinal analógico.

Com quais módulos analógicos da ifm este acessório é compatível?

Sim, ele é compatível com os modelos de módulos analógicos ifm AC5222, AC5223, AC2516 e AC2566.

Posso usar este conector para conectar sensores comuns em qualquer porta analógica?

Este dispositivo não é um cabo de conexão padrão; ele possui uma resistência interna de 1,8 kΩ para simular um sinal analógico, não servindo para apenas transmitir dados ou energia como um conector comum.

Este produto serve para aplicações fora do ambiente AS-Interface?

Não, este modelo é estritamente para aplicações em sistemas AS-Interface com os módulos citados. Ele não deve ser utilizado em redes Ethernet, IO-Link de sensores convencionais ou circuitos de potência direta.

Como diagnosticar falhas de leitura associadas a este conector?

Se o sinal analógico lido pelo módulo apresentar erro constante ou valor fixo inesperado, verifique se o conector está corretamente inserido e se os contatos internos não estão oxidados ou com presença de umidade.

O que indica que o conector pode estar com defeito?

Um sintoma comum de falha é a leitura de valor de 'zero' ou 'fim de escala' no CLP. Verifique com um multímetro se a resistência entre os pinos corresponde aos 1,8 kΩ nominais.

Existe alguma alternativa ou kit que substitua este conector?

Este produto é um componente passivo de terminação/simulação. Alternativas dependeriam de outros módulos de interface ou condicionadores de sinal específicos, mas este é o padrão indicado para os módulos AC listados.

Como decidir se preciso deste modelo específico de 1,8 kΩ?

A escolha entre este componente e outros depende exclusivamente do modelo do seu módulo de I/O analógico. Certifique-se de que a impedância de 1,8 kΩ é a especificada para o seu loop de controle.

Quais cuidados devo ter ao instalar o conector no campo?

A instalação deve ser feita com o sistema desenergizado para evitar picos de corrente. Certifique-se de rosquear até o fim do curso para garantir o grau de proteção IP69K.

O que acompanha o produto na embalagem?

Este componente é fornecido unitariamente sem cabos adicionais, sendo uma peça de reposição ou acessório de configuração para a linha de módulos analógicos AS-i da ifm.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de rede industrial de baixo nível para automação de sensores e atuadores (Ref.: Norma AS-i).

IP69K

Grau de proteção que garante resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Impedância

Oposição oferecida por um componente à passagem de corrente alternada ou contínua, no caso, 1,8 kΩ (Ref.: Resistor interno).

Módulo Analógico

Dispositivo de campo que converte sinais de sensores analógicos para o protocolo digital de rede (Ref.: Linha AC).

Simulação de Sinal

Processo de forçar um valor na entrada do CLP usando uma resistência calibrada para validação de loop (Ref.: E75222).
