Cabo Plano AS-Interface IFM 100m

Pré-visualizar: E74300 IFM - Cabo Plano AS-Interface IFM Indústria Alimentícia 100m Amarelo TPE-PVC

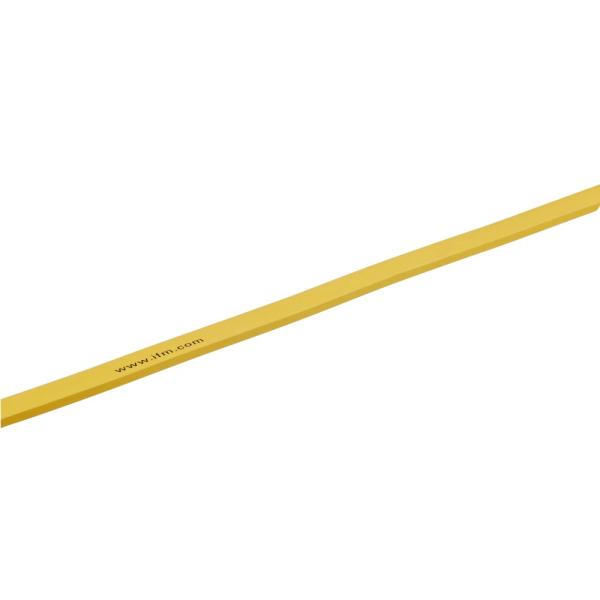

E74300 IFM - Cabo Plano AS-Interface IFM Indústria Alimentícia 100m Amarelo TPE-PVC

Imagem meramente ilustrativa

R$ 6.006,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E74300
EAN: 4021179269070
NCM do produto: 85444900

Destaques do Produto Tipo Cabo Plano (Flat...mais

Fechar menu

Saiba mais sobre: "E74300 IFM - Cabo Plano AS-Interface IFM Indústria Alimentícia 100m Amarelo TPE-PVC"

Destaques do Produto

Tipo

Cabo Plano (Flat Cable)

Comprimento

100 m

Cor

Amarelo

Aplicação Principal

Indústria Alimentícia/Úmida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Plano AS-Interface IFM E74300 - 100m, Amarelo, TPE-PVC

O cabo plano E74300 da IFM é um componente essencial para redes AS-Interface, projetado para aplicações que exigem alta flexibilidade e durabilidade. Com construção em TPE-PVC, é ideal para ambientes úmidos e indústria alimentícia. Suporta até 10 milhões de ciclos de dobra, garantindo confiabilidade em sistemas móveis e de automação industrial.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	E74300
Comprimento	100 m
Material	Mistura TPE-PVC
Conexão	Vampiro (Piercing)
Resistência Dobra	≥ 10 Mio Ciclos
Temp. Operação	-40...105 °C
Seção Transversal	2 x 1,5 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes de automação industrial AS-Interface.
Indústria alimentícia (ambientes úmidos).
Aplicações com movimentação dinâmica (esteiras, braços robóticos).
Ambientes de produção com ciclos de dobra frequentes.

⚠ Considere outro se precisa de:

Aplicações que não utilizam conectores de tecnologia vampiro para AS-Interface.
Ambientes com exposição a agentes químicos incompatíveis com TPE-PVC.
Instalações onde o raio de curvatura seja inferior a 75 mm.
Uso para transmissão de energia em tensões superiores a 300 V de pico.

APLICAÇÕES E USO

Sistemas de automação industrial com rede AS-Interface.
Indústria alimentícia e de bebidas (locais com alta umidade).
Esteiras transportadoras e correntes porta-cabos (movimentação dinâmica).
Redes de sensores e atuadores distribuídos em máquinas.

COMO ESCOLHER

Antes de comprar o Cabo Plano AS-Interface IFM E74300 - 100m, Amarelo, TPE-PVC, verifique estes pontos:

Quando escolher

Utilize quando o projeto de automação utilizar rede AS-Interface e exigir instalação rápida via tecnologia vampiro em ambientes com umidade ou movimentação constante.

Quando evitar

Não utilize se a instalação exigir cabos redondos de padrão multipolo ou se a aplicação for fora do padrão AS-Interface, pois a geometria do cabo é incompatível com conectores convencionais.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Protocolo	AS-Interface	Padrão de comunicação de rede industrial.
Tensão de pico	300 V	Limite máximo de isolamento elétrico.
Tensão DC	26,5...31,6 V DC	Faixa de operação nominal.

Dados Mecânicos
Seção transversal	2 x 1,5 mm²	Capacidade de condução de corrente.
Raio de flexão	75 mm	Em aplicação flexível.
Ciclos de dobra	≥ 10 Mio	Resistência à fadiga mecânica.
Esforço de torção	360°/m	Resistência mecânica à torção.

Dados Ambientais
Faixa de temperatura	-40...105 °C	Condições operacionais permitidas.
Material	Mistura TPE-PVC	Isolação resistente a umidade.

COMPATIBILIDADE

Comunicação

• AS-Interface

Conexões

Elétrica Técnica de conexão tipo vampiro

Processo Cabo plano (Flat cable)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface	✓	Cabo projetado especificamente para as especificações do protocolo AS-i.
Indústria Alimentícia	✓	Material de revestimento TPE-PVC resistente a condições de umidade e limpeza comum.
Conexão M12 convencional	✗	O cabo é plano e requer conectores do tipo vampiro; não é compatível com roscas M12.

INSTALAÇÃO

Como instalar o Cabo Plano AS-Interface IFM E74300 - 100m, Amarelo, TPE-PVC

Corte o cabo no comprimento necessário utilizando uma ferramenta de corte limpa.
Verifique se as extremidades estão retas para garantir a vedação.
Insira o cabo no slot do conector tipo vampiro, respeitando a polaridade e o posicionamento.
Pressione o conector para que os pinos perfurem a isolação TPE-PVC.
Trave o dispositivo de conexão firmemente para garantir o contato elétrico.
Realize um teste de continuidade e tensão no barramento antes de energizar completamente.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente na comunicação ou ausência de sinal.	Conector vampiro não penetrou totalmente o condutor.	Verificar a tensão e continuidade elétrica nos bornes de conexão.
Rachaduras na capa ou quebra interna do condutor.	Ultrapassagem do raio de curvatura especificado (75 mm).	Inspecionar visualmente o cabo em pontos de dobra acentuada.
Oxidação nos terminais de contato.	Vedação deficiente do conector em ambiente úmido.	Verificar sinais de umidade ou corrosão no ponto de conexão vampiro.
Torção permanente do cabo ou sinal instável.	Esforço de torção superior a 360°/m.	Observar o alinhamento do cabo durante o movimento da máquina.

DOCUMENTAÇÃO TÉCNICA

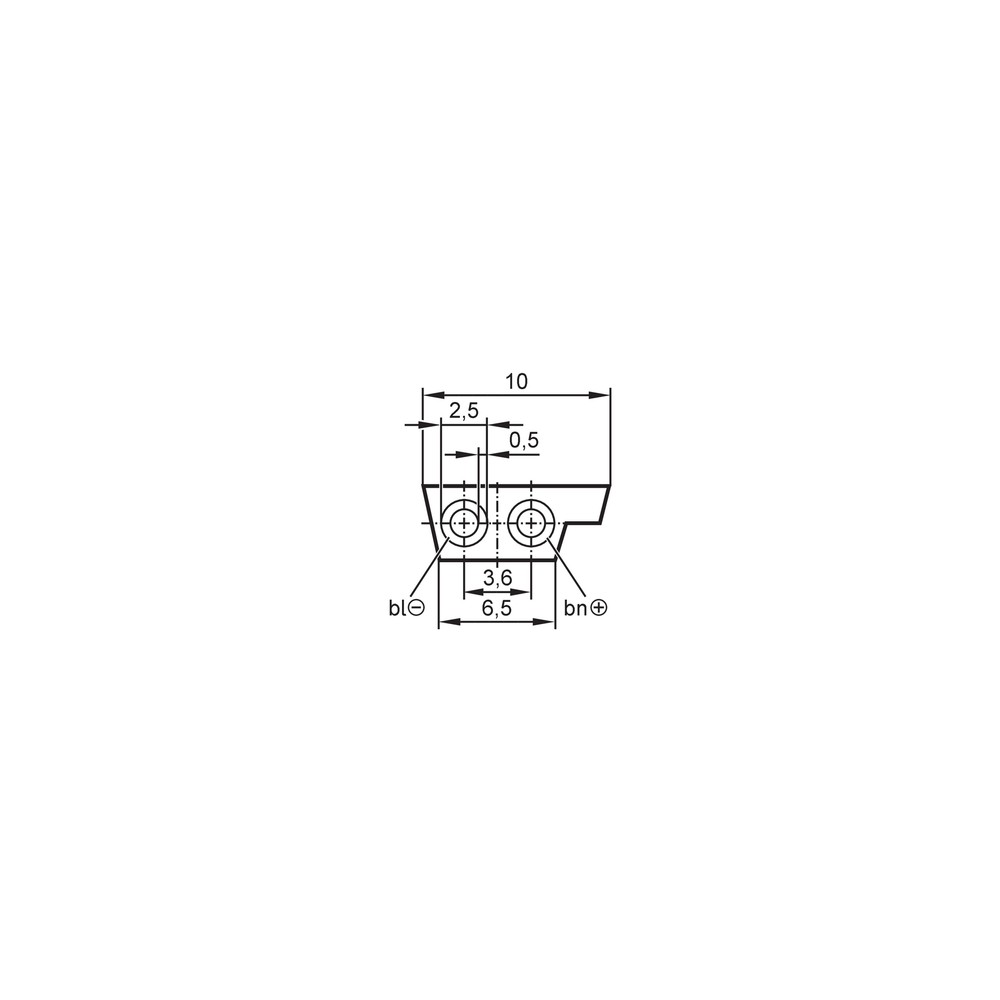

Folha de Dados Técnicos E74300 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo E74300 e para qual aplicação ele foi desenvolvido?

O E74300 é um cabo plano (Flat Cable) projetado especificamente para redes AS-Interface, utilizando tecnologia de conexão tipo vampiro para facilitar a instalação.

Quais são as especificações técnicas básicas do cabo AS-Interface E74300?

Este cabo possui uma seção transversal de 2 x 1,5 mm² e é otimizado para o protocolo de comunicação AS-Interface.

Posso utilizar este cabo para redes PROFIBUS ou outros protocolos de comunicação?

Não, este cabo é construído especificamente para o protocolo AS-Interface e para a técnica de conexão tipo vampiro; não é compatível com protocolos como PROFIBUS ou PROFINET.

O cabo suporta temperaturas acima de 105 °C em ambientes industriais?

Não, o limite superior de temperatura operacional é de 105 °C; exceder este valor comprometerá a integridade da isolação TPE-PVC.

O que devo verificar se a comunicação no sistema AS-Interface está intermitente?

A falha de comunicação pode indicar uma conexão vampiro mal assentada ou dano físico ao cabo; verifique se o contato penetrou corretamente a isolação e teste a continuidade com um multímetro.

Como diagnosticar desgaste prematuro ou fadiga do cabo?

Sintomas como rachaduras na capa externa ou redução da flexibilidade indicam que o raio de curvatura mínimo de 75 mm pode ter sido violado ou que o material excedeu seus ciclos de vida em movimentação.

Este cabo plano oferece vantagens em relação aos cabos redondos convencionais?

Para aplicações com alta mobilidade e exigência de automação descentralizada, o cabo plano é superior por permitir derivações rápidas via tecnologia vampiro, ao contrário do cabo redondo que exige conectores multipolo.

Qual a vantagem do material TPE-PVC em relação a cabos comuns?

A mistura TPE-PVC oferece maior resistência a ciclos de dobra e ambientes úmidos em comparação com isolações de PVC padrão, sendo essencial para longevidade na indústria alimentícia.

Quais cuidados devo ter ao instalar o cabo em esteiras ou correntes porta-cabos?

O raio de curvatura mínimo para aplicação flexível é de 75 mm; respeitar este limite é crucial para evitar fadiga prematura do condutor.

O produto possui procedência garantida?

A IFM Electronic fabrica e distribui este produto garantindo conformidade com as normas técnicas de automação, com suporte técnico direto via canais oficiais.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de rede industrial focado na conexão de sensores e atuadores de campo (Ref.: Protocolo de comunicação).

Conexão tipo Vampiro

Técnica de instalação onde o conector perfura a isolação do cabo plano para estabelecer contato elétrico sem necessidade de decapar (Ref.: Tipo de conexão).

Raio de curvatura

Medida mínima de dobramento do cabo sem causar danos mecânicos permanentes ou fadiga (Ref.: 75 mm).

TPE-PVC

Composto de elastômero termoplástico e policloreto de vinila, combinando flexibilidade e durabilidade (Ref.: Material).

Ciclos de dobra

Número de vezes que o cabo pode sofrer flexão dinâmica antes de apresentar falhas estruturais (Ref.: ≥ 10 Mio).
