Cabo Plano AS-Interface IFM E74300

Pré-visualizar: E74300 IFM - Cabo Plano AS-Interface IFM Indústria Alimentícia 100m Amarelo

E74300 IFM - Cabo Plano AS-Interface IFM Indústria Alimentícia 100m Amarelo

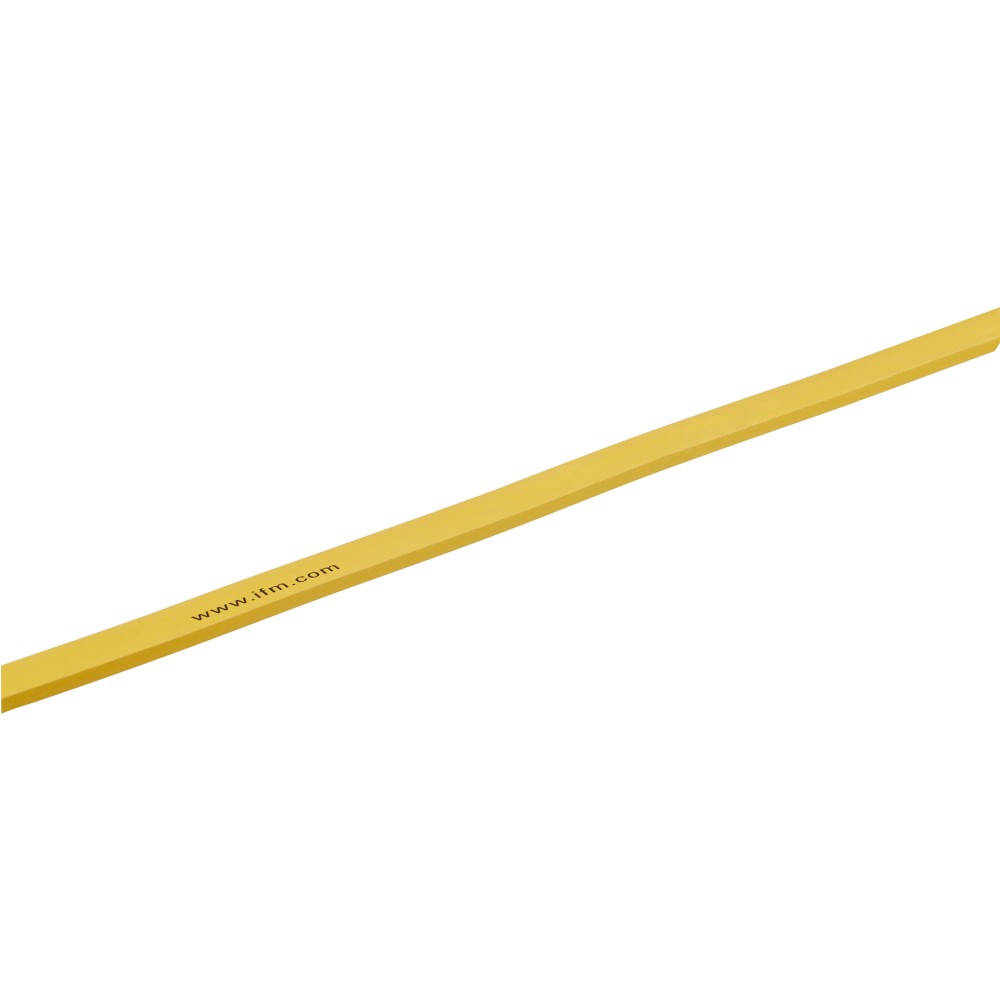

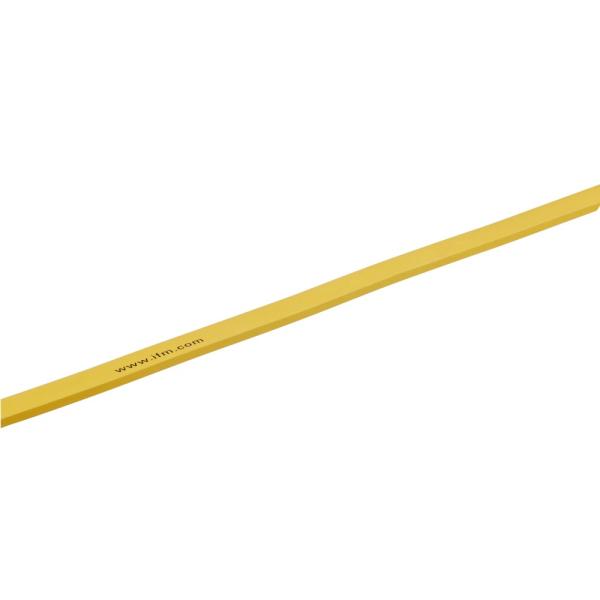

Imagem meramente ilustrativa

R$ 6.006,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E74300
EAN: 4021179269070
NCM do produto: 85444900

Destaques do Produto Rede AS-Interface...mais

Fechar menu

Saiba mais sobre: "E74300 IFM - Cabo Plano AS-Interface IFM Indústria Alimentícia 100m Amarelo"

Destaques do Produto

Rede

AS-Interface

Comprimento fornecido

100 m

Conexão prevista

Técnica tipo vampiro

Ambiente indicado

Locais úmidos e indústria alimentícia

Seção transversal

2 × 1,5 mm²

Faixa de temperatura

−40 a 105 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo plano AS-Interface IFM E74300, 100 m, amarelo

O IFM E74300 é um cabo plano de 100 m para sistemas AS-Interface, destinado à técnica de conexão tipo vampiro. A ficha o indica para locais úmidos e para a indústria alimentícia. Possui construção em mistura TPE-PVC e tolerância a dobras e deslocamentos; sua seção transversal é de 2 × 1,5 mm².

PRINCIPAIS ESPECIFICAÇÕES

SKU	E74300
Tecnologia	AS-Interface
Formato	Cabo plano, amarelo
Comprimento	100 m
Material	Mistura TPE-PVC
Seção transversal	2 × 1,5 mm²
Técnica de conexão	Tipo vampiro
Faixa de temperatura	−40 a 105 °C
Raio de flexão em aplicação flexível	75 mm
Tensão DC máxima / tensão de pico	31,6 V DC / 300 V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface que utilizem cabo plano amarelo e conexão por técnica tipo vampiro, após confirmação da compatibilidade dos dispositivos e conectores do sistema.
Instalações em locais úmidos ou na indústria alimentícia, conforme a aplicação indicada na ficha do produto.
Percursos em que as condições de flexão e movimentação permaneçam dentro dos dados especificados para o cabo.

⚠ Considere outro se precisa de:

Não especificado na ficha: não atribuir incompatibilidade com outros ambientes, protocolos ou instalações sem consultar os requisitos do sistema e o datasheet do fabricante.
Não selecionar para condições que excedam os limites informados, como temperatura fora de −40 a 105 °C, raio de flexão inferior a 75 mm em aplicação flexível ou tensão acima dos valores declarados.

APLICAÇÕES E USO

Uso indicado em locais úmidos e na indústria alimentícia, conforme a descrição do produto; a ficha fornecida não informa grau de proteção IP nem certificação sanitária.
Instalações AS-Interface que empreguem cabo plano e conexão tipo vampiro; a seleção dos conectores e dispositivos deve ser confirmada para o sistema específico.
Percursos móveis dentro das condições declaradas: velocidade máxima de 4 m/s para percurso horizontal de 10 m, aceleração máxima de 4 m/s², torção de 360°/m e raio de flexão de 75 mm em aplicação flexível. A adequação depende de respeitar as condições e limites do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo plano AS-Interface IFM E74300, 100 m, amarelo, verifique estes pontos:

Escolha o E74300 quando

A instalação requerer cabo plano AS-Interface, fornecimento em anel de 100 m e conexão por técnica tipo vampiro, e as condições de temperatura e flexão estiverem dentro dos limites publicados.

Verifique antes de selecionar

Confirme que os componentes de conexão do sistema aceitam o cabo plano e a seção de 2 × 1,5 mm². A ficha não identifica modelos de conectores ou dispositivos compatíveis; consulte o fabricante para validar a combinação específica.

Considere outra especificação quando

O projeto exigir comprimento diferente, outra seção transversal, conexão distinta ou limites ambientais e de movimentação diferentes dos informados. A ficha não indica um modelo alternativo; compare os requisitos com os dados oficiais de outras versões.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM	Identificação do fabricante informada no anúncio.
Modelo e SKU	E74300	Código de identificação do produto.
GTIN	4021179269070	Identificador comercial informado no anúncio.
Comprimento e forma de fornecimento	100 m, método de entrega do anel	Comprimento fornecido indicado nos dados do produto.
Cor	Amarelo	Cor indicada para o cabo plano.
Peso	6745 g	Peso informado no conjunto de atributos do produto.

Área de aplicação e conexão
Tecnologia	AS-Interface	Tecnologia de comunicação indicada para o cabo.
Aplicação	Locais úmidos e indústria alimentícia	Cenários de aplicação informados na descrição do produto.
Tipo de cabo	Plano	Formato físico declarado.
Técnica de conexão	Tipo vampiro	O cabo é descrito para uso com essa técnica de conexão; modelos compatíveis não são especificados.
Característica de movimentação	Tolerâncias para dobras e deslocamentos	Característica declarada, sem detalhamento adicional das condições no resumo do anúncio.

Dados elétricos
Seção transversal	2 × 1,5 mm²	Seção declarada para os dois condutores.
Tensão DC máxima	26,5–31,6 V DC; máximo informado de 31,6 V	A ficha lista a faixa/valor DC e indica 31,6 V como máximo.
Tensão de pico	300 V	Valor de tensão de pico informado; não exceder.

Materiais e dados mecânicos
Material	Mistura TPE-PVC	Material informado para a construção do cabo.
Raio de flexão em aplicação flexível	75 mm	Raio indicado para aplicação flexível; observar as condições de instalação.
Ciclos de dobra	≥ 10 Mio	Valor informado na ficha; a condição de ensaio não está detalhada no contexto fornecido.
Esforço de torção	360°/m	Valor informado para torção.
Velocidade de movimento	Máximo de 4 m/s	Declarado para comprimento de percurso horizontal de 10 m.
Aceleração máxima	4 m/s²	Limite informado junto à condição de velocidade de movimento.

Condições ambientais
Faixa de temperatura	−40 a 105 °C	Faixa de temperatura de operação informada para o produto.

Certificações e aprovações
UL	Estilo AWM 2103; arquivo UL E130266	Certificação e número de arquivo informados na ficha.
CSA	LL55255-42	Homologação informada na ficha.

COMPATIBILIDADE

Comunicação

• Tecnologia indicada: AS-Interface. A ficha não especifica versão do protocolo, topologia nem modelos de mestre, escravo ou outros dispositivos compatíveis.

Conexões

Elétrica Cabo plano amarelo, seção transversal de 2 × 1,5 mm², destinado à técnica de conexão tipo vampiro. Tensão DC máxima informada: 26,5–31,6 V DC; tensão de pico: 300 V. Confirme a compatibilidade elétrica e mecânica dos conectores e componentes específicos no datasheet do fabricante.

Processo Não aplicável como conexão de processo de instrumento. Trata-se de cabo de tecnologia de conexão; a ficha informa uso com conexão tipo vampiro, sem detalhar modelos de conectores.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema AS-Interface com componentes que aceitam cabo plano e conexão tipo vampiro	✓	A tecnologia AS-Interface e o uso com técnica tipo vampiro são indicados na ficha; a compatibilidade do modelo específico de conector deve ser confirmada.
Instalação em local úmido ou indústria alimentícia	✓	Esses cenários são indicados na descrição do produto. A ficha fornecida não declara grau de proteção IP nem condições sanitárias específicas.
Aplicação flexível com raio de flexão de 75 mm ou superior	✓	O raio informado para aplicação flexível é 75 mm; respeite também as condições de movimentação declaradas.
Exposição a temperatura fora de −40 a 105 °C	✗	A condição ultrapassa a faixa de temperatura informada para o produto.
Uso com tensão superior a 31,6 V DC ou tensão de pico superior a 300 V	✗	Os valores excedem os limites elétricos declarados na ficha.

INSTALAÇÃO

Como instalar o Cabo plano AS-Interface IFM E74300, 100 m, amarelo

Confirme no projeto que o sistema utiliza AS-Interface e que os componentes de conexão aceitam cabo plano com técnica tipo vampiro.
Verifique no datasheet a tensão, a seção transversal e as condições de instalação aplicáveis ao sistema.
Planeje o percurso respeitando a faixa de temperatura e o raio de flexão indicado para aplicação flexível.
Se houver movimento, confira as condições declaradas de velocidade, aceleração e torção em relação ao percurso real.
Prepare o cabo e instale os dispositivos de conexão conforme as instruções do fabricante desses componentes; não force nem altere o cabo fora das orientações documentadas.
Após a montagem, inspecione o assentamento do cabo e valide a continuidade e o funcionamento do segmento AS-Interface conforme o procedimento da instalação.

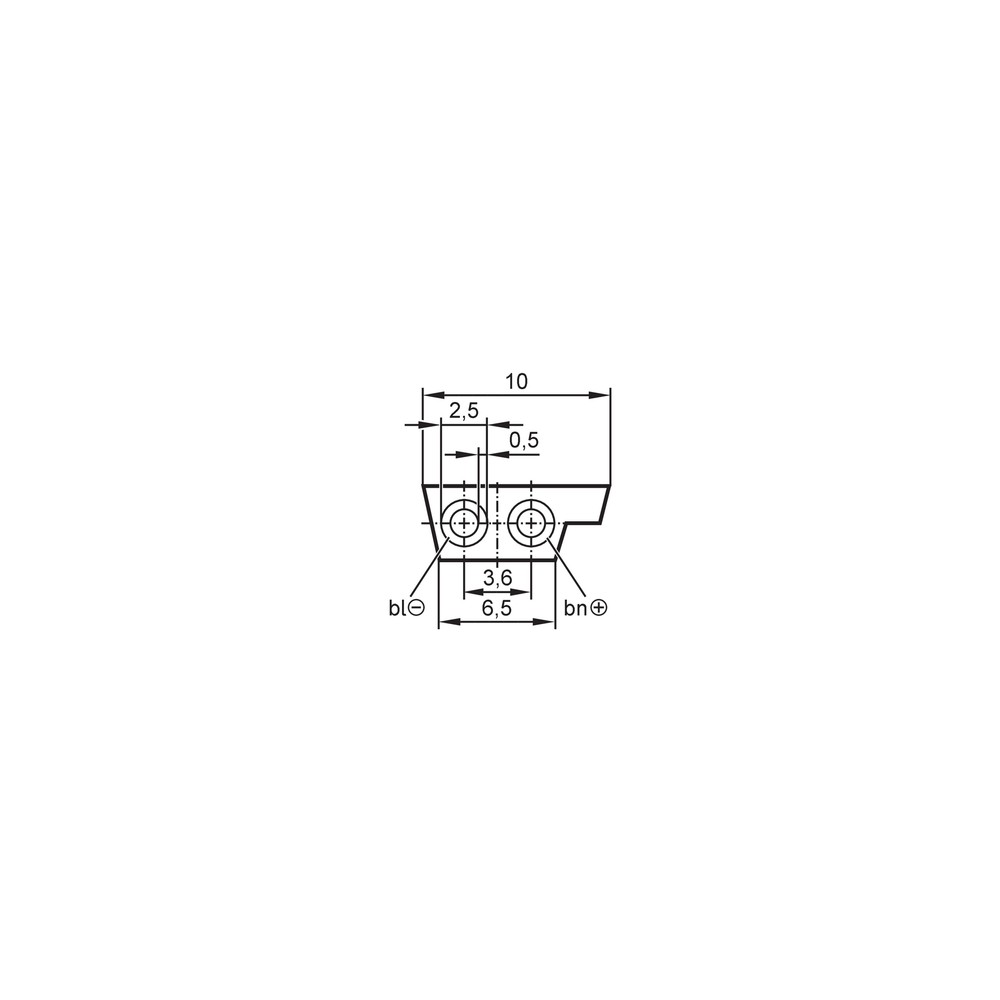

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O segmento AS-Interface não comunica após a montagem.	Possível conexão tipo vampiro mal assentada ou incompatibilidade entre o conector usado e o cabo plano.	Confira o assentamento e o modelo do conector; valide no datasheet do conector se aceita o cabo e a seção transversal especificados.
Falhas intermitentes quando o cabo se movimenta.	O percurso pode exceder as condições declaradas de flexão ou movimentação, ou haver dano físico no cabo.	Inspecione o percurso e compare raio de flexão, velocidade, aceleração e torção com os limites informados; examine o cabo por danos.
O cabo apresenta deformação ou dano após instalação em curva.	Raio de flexão menor que o valor informado para aplicação flexível ou instalação forçada.	Meça o raio no trecho instalado e compare com os 75 mm indicados; consulte o datasheet antes de reposicionar.
A aplicação apresenta aquecimento ou funcionamento irregular associado à alimentação.	A tensão aplicada pode exceder os valores elétricos declarados ou a conexão pode estar incorreta.	Meça a tensão no circuito e confira a montagem e os limites DC e de tensão de pico no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E74300 (PT-BR) (Datasheet) Desenho em escala IFM E74300 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E74300 e para que tipo de sistema serve?

É um cabo plano amarelo de 100 m para tecnologia AS-Interface. A ficha prevê uso com conexão tipo vampiro e indica aplicação em locais úmidos e na indústria alimentícia.

O que vem com o produto?

O anúncio especifica um cabo plano fornecido em anel com 100 m. Não há acessórios inclusos informados.

Quais são a seção transversal e os limites de tensão informados?

A seção transversal é de 2 × 1,5 mm². A ficha informa até 31,6 V DC e tensão de pico de 300 V.

Quais conectores e dispositivos AS-Interface são compatíveis?

A ficha identifica a técnica tipo vampiro, mas não lista modelos de conectores, mestres ou escravos compatíveis. Confirme a compatibilidade específica no datasheet do fabricante do componente de conexão.

Este cabo serve para conexão convencional por conector M12?

A ficha não especifica conexão M12; ela identifica o cabo plano e a técnica tipo vampiro. Verifique a interface exigida pelo equipamento antes da seleção.

Posso usar o E74300 fora da faixa de −40 a 105 °C?

A faixa informada é de −40 a 105 °C, portanto uma condição fora desse intervalo excede o dado declarado. Consulte o fabricante se a aplicação exigir outro limite.

O que verificar se a comunicação falha depois de instalar o cabo?

Confira primeiro o assentamento da conexão tipo vampiro e se o conector aceita este cabo plano. A ficha não fornece um procedimento de diagnóstico específico; consulte também a documentação dos componentes AS-Interface.

Por que a comunicação fica intermitente quando o cabo se movimenta?

Uma causa possível é o percurso exceder as condições de movimentação declaradas ou haver dano físico. Inspecione o cabo e compare a instalação com os limites de raio, velocidade, aceleração e torção.

Quando devo escolher este cabo em vez de outra versão?

Escolha o E74300 quando forem necessários cabo plano AS-Interface de 100 m, conexão tipo vampiro e as condições de aplicação estiverem dentro dos dados publicados. Para outro comprimento, seção ou tipo de conexão, compare os requisitos com a ficha de outra versão.

Como devo instalar o cabo em um percurso flexível?

Respeite o raio de flexão de 75 mm indicado para aplicação flexível e verifique os limites de movimentação no datasheet. Para a montagem da conexão, siga as instruções do fabricante do conector utilizado.

GLOSSÁRIO TÉCNICO

AS-Interface

Tecnologia de comunicação indicada para o cabo E74300.

Conexão tipo vampiro

Técnica de conexão prevista para uso com o cabo plano, conforme a descrição do produto.

Seção transversal

Área nominal da seção dos condutores do cabo, informada como 2 × 1,5 mm².

Raio de flexão

Raio indicado para a instalação do cabo em aplicação flexível.

Tensão de pico

Valor máximo de tensão de pico declarado para o produto; deve ser considerado na seleção elétrica.
