Cabo Plano AS-Interface IFM 100m TPE

Pré-visualizar: E74210 IFM - Cabo Plano AS-Interface Automação Industrial 100m TPE 2x1,5mm²

E74210 IFM - Cabo Plano AS-Interface Automação Industrial 100m TPE 2x1,5mm²

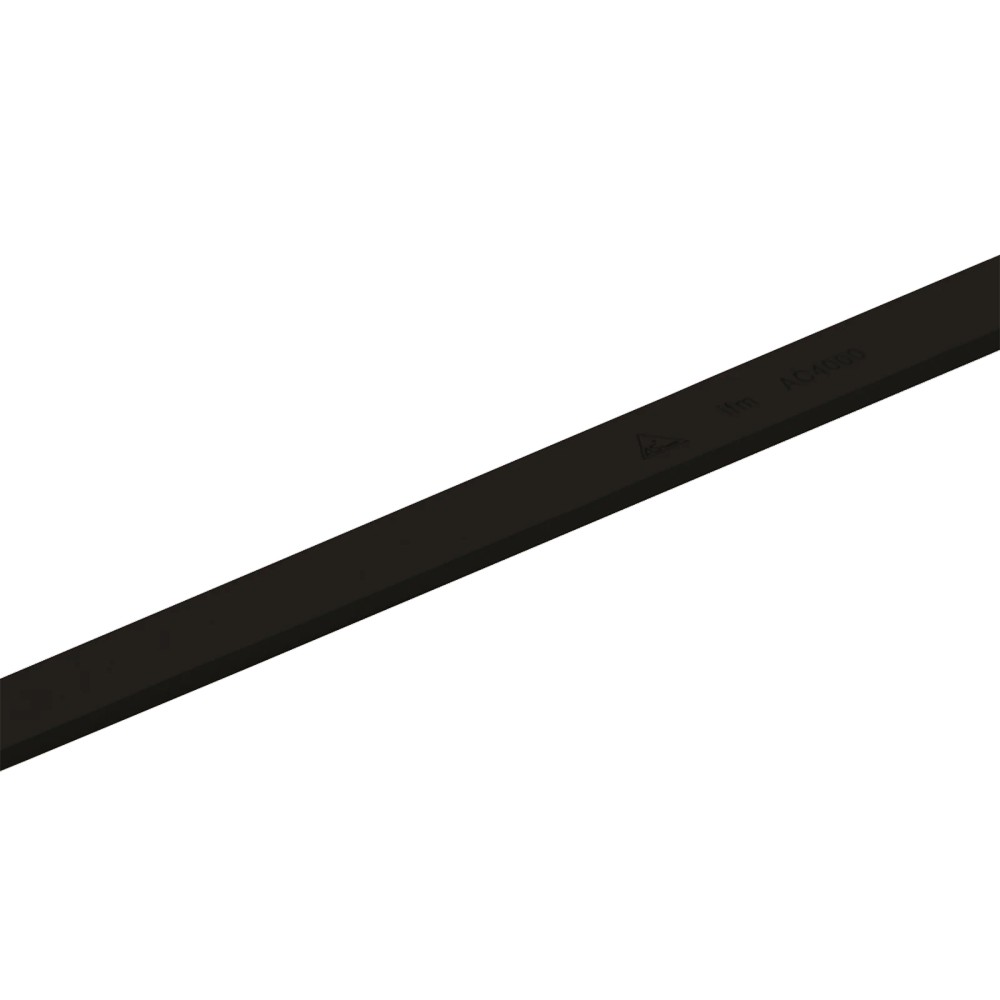

Imagem meramente ilustrativa

R$ 3.972,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E74210
EAN: 4021179269056
NCM do produto: 85444900

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "E74210 IFM - Cabo Plano AS-Interface Automação Industrial 100m TPE 2x1,5mm²"

Destaques do Produto

Protocolo

AS-Interface

Comprimento

100 m

Material

TPE

Seção transversal

2 × 1,5 mm²

Uso indicado

Conexão tipo vampiro em aplicações industriais

Alimentação indicada na ficha

24 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E74210 IFM – Cabo plano AS-Interface, TPE, 2 × 1,5 mm², 100 m

O E74210 é um cabo plano para sistemas AS-Interface, destinado a aplicações industriais e automação com conexão tipo vampiro. Tem 100 m de comprimento, construção em TPE e seção de 2 × 1,5 mm². A ficha informa operação a 24 V DC, temperatura ambiente de −40 a 105 °C e uso em aplicações com movimentação, conforme os limites especificados.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E74210
Protocolo	AS-Interface
Comprimento	100 m
Material e cor	TPE, preto
Formato	Plano, retangular
Seção transversal	2 × 1,5 mm²
Tensão de operação	24 V DC; tensão de pico de 300 V
Temperatura ambiente	−40 a 105 °C
Raio de flexão em aplicação flexível	75 mm
Peso informado	6752 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface em aplicações industriais que utilizem cabo plano e conexão tipo vampiro.
Instalações com alimentação externa de 24 V, observando os limites elétricos do cabo e do sistema.
Aplicações flexíveis que respeitem o raio de flexão informado e as condições de movimentação especificadas.

⚠ Considere outro se precisa de:

Não selecionar para sistemas que exijam protocolo diferente de AS-Interface, sem confirmação de compatibilidade do sistema.
Não exceder os limites informados de tensão, temperatura, raio de flexão, torção ou velocidade de movimentação.
A ficha não informa compatibilidade com conectores ou dispositivos específicos; confirmar a adequação do método de conexão tipo vampiro com o fabricante desses componentes.

APLICAÇÕES E USO

Aplicação indicada: sistemas industriais e de automação que utilizem AS-Interface e conexão tipo vampiro com cabo plano.
Para instalações alimentadas externamente a 24 V, verificar a tensão de operação do conjunto e os requisitos dos dispositivos conectados.
Em aplicações flexíveis ou móveis, considerar o raio de flexão informado, o esforço de torção, a velocidade máxima e as condições específicas associadas à movimentação descritas na ficha.
A adequação a uma máquina, dispositivo ou configuração de rede específica não é identificada na ficha e deve ser confirmada com os fabricantes envolvidos.

COMO ESCOLHER

Antes de comprar o E74210 IFM – Cabo plano AS-Interface, TPE, 2 × 1,5 mm², 100 m, verifique estes pontos:

Escolha este cabo quando

A instalação requerer cabo plano AS-Interface de 100 m, em TPE, com seção 2 × 1,5 mm² e conexão tipo vampiro, e as condições de uso estiverem dentro dos limites informados.

Avalie outra especificação quando

O projeto exigir comprimento, seção transversal, material, protocolo ou condições elétricas diferentes dos dados deste produto. A ficha não identifica modelos alternativos; consulte o fabricante para selecionar uma referência compatível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo plano AS-Interface	Tipo de produto informado pelo fabricante.
Referência	E74210	Código do produto.
Marca	ifm	Marca informada na ficha.
Protocolo de comunicação	AS-Interface	Protocolo indicado para a aplicação.
Aplicação	Aplicações industriais e automação industrial; conexão tipo vampiro	Aplicação e método de conexão descritos na ficha.
Alimentação externa da aplicação	24 V	A descrição da aplicação menciona fonte de alimentação externa de 24 V.

Dados elétricos
Tensão de operação	24 V DC	Valor de operação informado na ficha.
Tensão de pico	300 V	Valor de tensão de pico indicado na ficha; não confundir com a tensão de operação.
Seção transversal	2 × 1,5 mm²	Seção informada para os dois condutores.

Construção e dados mecânicos
Comprimento	100 m	Comprimento fornecido; a ficha também informa método de entrega em anel.
Material	TPE	Material da cobertura informado.
Cor	Preto	Cor informada na ficha.
Formato	Plano, retangular	Formato do cabo.
Acabamento	Fosco	Acabamento informado nos dados do anúncio.
Raio de flexão em aplicação flexível	75 mm	Limite informado especificamente para aplicação flexível.
Esforço de torção	360°/m	Valor de torção informado na ficha.
Tolerâncias para dobras e deslocamentos	Sim	A ficha indica tolerância para dobras e deslocamentos, sem detalhar condições adicionais.
Peso	6752 g	Peso informado no dataset técnico.

Condições ambientais e movimentação
Temperatura ambiente	−40 a 105 °C	Faixa de temperatura ambiente informada.
Ciclos de curvatura	≥ 10 milhões	Quantidade mínima indicada na ficha; não substitui a observância das condições de aplicação.
Velocidade de movimento	Máximo de 4 m/s	Valor informado para percurso horizontal de 10 m e aceleração máxima de 4 m/s².

Certificações e identificadores
Número do arquivo UL	E130266	Número de arquivo listado na ficha.
Estilo UL AWM	2103	Estilo informado para o cabo.
Número do arquivo CSA	LL55255-42	Número de arquivo listado na ficha.
GTIN	4021179269056	Identificador comercial informado.
NCM	8544.49.00	Classificação fiscal informada no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Protocolo indicado: AS-Interface.

• Uso indicado em aplicações com conexão tipo vampiro.

• A ficha não identifica modelos específicos de mestres, escravos ou outros dispositivos compatíveis; confirme a compatibilidade do sistema com seus fabricantes.

Conexões

Elétrica Cabo plano, 2 × 1,5 mm²; tensão de operação informada de 24 V DC e tensão de pico de 300 V. A ficha cita aplicação com fonte de alimentação externa de 24 V. Não informa pinagem ou diagrama de ligação.

Processo Conexão elétrica por técnica tipo vampiro em cabo plano. A ficha não especifica conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface com cabo plano e conexão tipo vampiro, dentro das condições elétricas e ambientais informadas.	✓	A aplicação e o método de conexão são indicados na ficha do produto.
Instalação que requer 24 V DC e seção de cabo 2 × 1,5 mm².	✓	Esses dados constam na ficha; a compatibilidade do sistema completo deve ser confirmada conforme seus componentes.
Sistema que exige um protocolo diferente de AS-Interface.	✗	O protocolo informado para este produto é AS-Interface.
Aplicação que excede a temperatura de −40 a 105 °C ou o raio de flexão de 75 mm em aplicação flexível.	✗	As condições ultrapassam os limites publicados para o cabo.
Conexão a um dispositivo específico cuja compatibilidade com cabo plano e técnica tipo vampiro não foi confirmada.	✗	A ficha não apresenta uma lista de dispositivos compatíveis; é necessária validação da interface pelo fabricante do dispositivo.

INSTALAÇÃO

Como instalar o E74210 IFM – Cabo plano AS-Interface, TPE, 2 × 1,5 mm², 100 m

Confirme que a aplicação utiliza AS-Interface, cabo plano e conexão tipo vampiro.
Verifique o comprimento necessário e planeje o percurso do cabo antes da instalação.
Confira se tensão, temperatura ambiente e condições de movimentação previstas respeitam os dados da ficha.
Instale o cabo de acordo com as instruções do fabricante dos conectores tipo vampiro e dos dispositivos utilizados.
Em aplicações flexíveis, respeite o raio de flexão informado e evite exceder os limites de torção e movimentação aplicáveis.
Após a montagem, confira a fixação e valide a comunicação e a alimentação do sistema conforme os procedimentos dos equipamentos conectados.

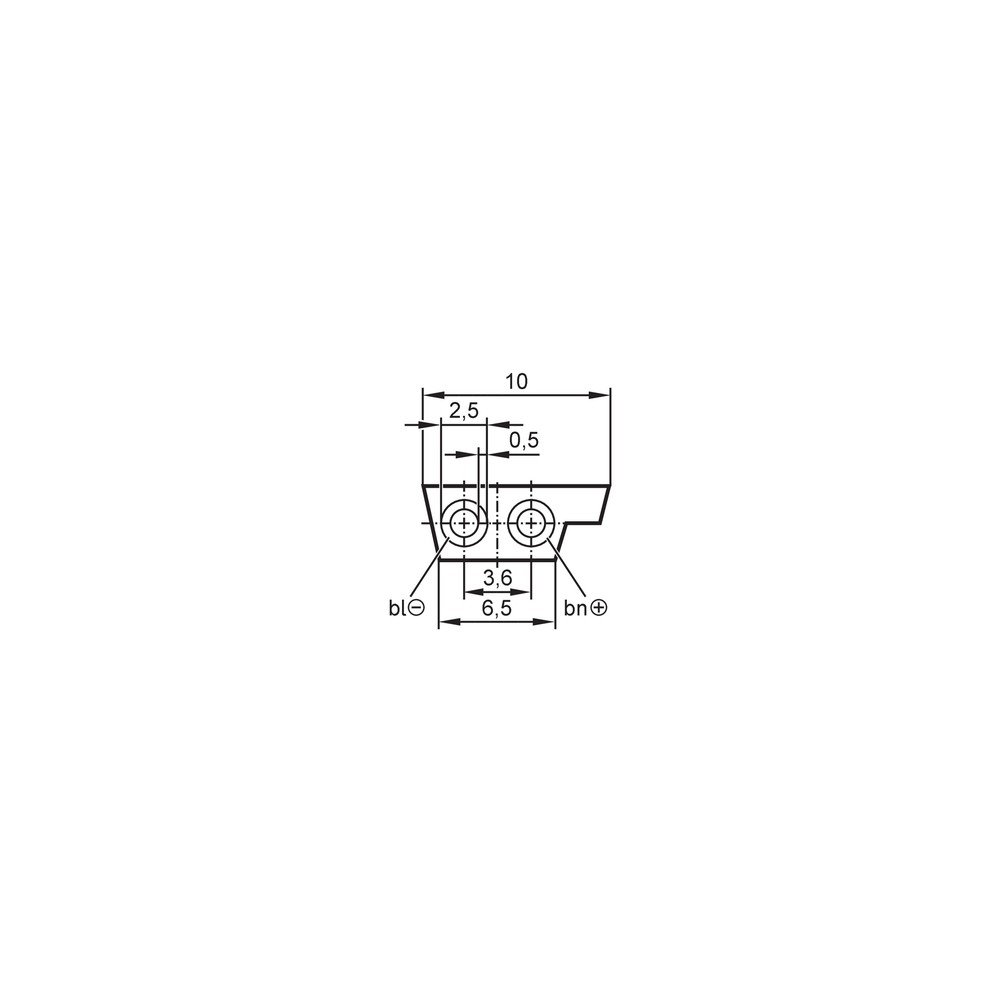

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação AS-Interface não é estabelecida após a montagem.	Possível incompatibilidade entre a técnica de conexão do dispositivo e o cabo plano, ou montagem incorreta da conexão tipo vampiro.	Confira a compatibilidade do dispositivo com cabo plano e conexão tipo vampiro; inspecione a montagem conforme as instruções do fabricante do conector.
Interrupções de comunicação durante a movimentação do cabo.	Possível solicitação mecânica fora das condições de movimentação informadas, incluindo raio de flexão ou torção.	Inspecione o percurso e compare a aplicação com o raio de flexão, o esforço de torção e as condições de velocidade especificadas na ficha.
O sistema não opera como esperado após a energização.	Possível alimentação diferente da tensão de operação indicada ou problema em outro componente do sistema.	Meça a alimentação no sistema e confirme que a configuração corresponde à tensão de operação indicada; verifique também os dispositivos conectados.
Dano ou deformação visível no cabo próximo a uma curva ou ponto de movimentação.	Possível instalação com raio de flexão menor que o indicado ou solicitação mecânica acima das condições especificadas.	Inspecione visualmente o cabo e compare o raio instalado e a movimentação com os valores da ficha; substitua apenas após avaliar o cabo e a causa mecânica.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E74210 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E74210 e para que tipo de sistema ele serve?

É um cabo plano AS-Interface da ifm para aplicações industriais e automação com conexão tipo vampiro. A ficha também menciona alimentação externa de 24 V para a aplicação.

O que acompanha o produto e qual é o comprimento fornecido?

A ficha descreve o produto como cabo de 100 m e informa entrega em anel. Não lista acessórios inclusos.

Ele serve para uma rede que não seja AS-Interface?

A ficha identifica o protocolo como AS-Interface. Não há indicação de compatibilidade com outros protocolos.

Posso usar esse cabo em uma aplicação fora da faixa de temperatura indicada?

A ficha informa temperatura ambiente de −40 a 105 °C. Não confirma operação fora dessa faixa; consulte o fabricante para condições diferentes.

A rede não comunica depois de instalar o cabo; o que devo verificar antes de trocar?

Verifique se o dispositivo aceita cabo plano com conexão tipo vampiro e inspecione a montagem do conector. A ficha não identifica modelos específicos de dispositivos compatíveis.

A comunicação falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é a movimentação fora das condições mecânicas especificadas. Confira o raio de flexão, a torção e os limites de velocidade aplicáveis ao percurso.

É melhor comprar este cabo ou escolher outro modelo?

Escolha o E74210 se o projeto requerer cabo plano AS-Interface de 100 m, seção 2 × 1,5 mm² e conexão tipo vampiro. Se algum desses requisitos diferir, selecione uma referência que atenda à especificação do projeto e confirme-a com o fabricante.

A ficha indica algum kit ou acessórios para comprar junto?

Não; a ficha não lista acessórios ou componentes de kit. Confirme separadamente quais conectores e dispositivos são necessários para a instalação.

Que cuidado devo ter ao instalar o cabo em um percurso flexível?

Respeite o raio de flexão informado e as condições de movimentação descritas na ficha. Siga também as instruções do fabricante dos conectores tipo vampiro.

A ficha informa garantia ou procedência comercial específica?

A ficha técnica disponibilizada não apresenta condições de garantia. Para dados comerciais ou de procedência, consulte o fornecedor.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de comunicação indicado para a aplicação deste cabo. (Ref.: Protocolo de comunicação: AS-Interface)

Conexão tipo vampiro

Técnica de conexão indicada para uso com o cabo plano, conforme a aplicação descrita na ficha. (Ref.: Aplicação: conexão tipo vampiro)

TPE

Material informado para o cabo. (Ref.: Material: TPE)

Raio de flexão

Raio mínimo especificado para aplicação flexível; a ficha informa 75 mm. (Ref.: Raio de flexão em aplicação flexível: 75 mm)

Seção transversal

Área nominal indicada para os condutores do cabo. (Ref.: Conexão elétrica: 2 × 1,5 mm²)
