Cabo Plano AS-Interface IFM E74205

Pré-visualizar: E74205 IFM - Cabo Plano AS-Interface ifm Automação Industrial 100m TPE Amarelo 2x1.5mm²

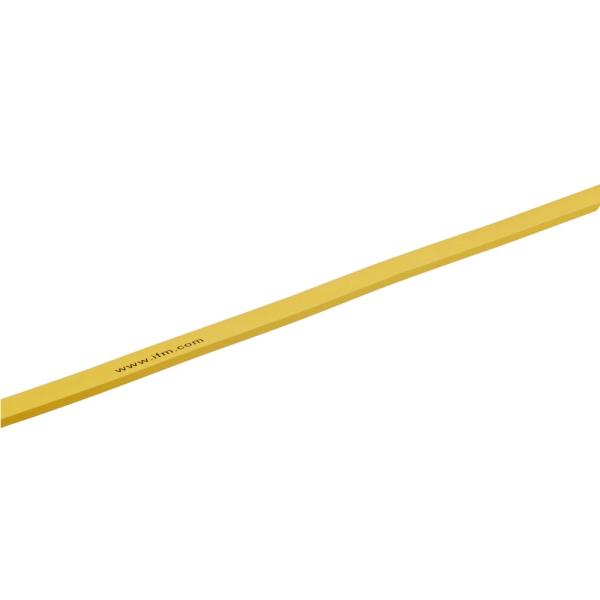

E74205 IFM - Cabo Plano AS-Interface ifm Automação Industrial 100m TPE Amarelo 2x1.5mm²

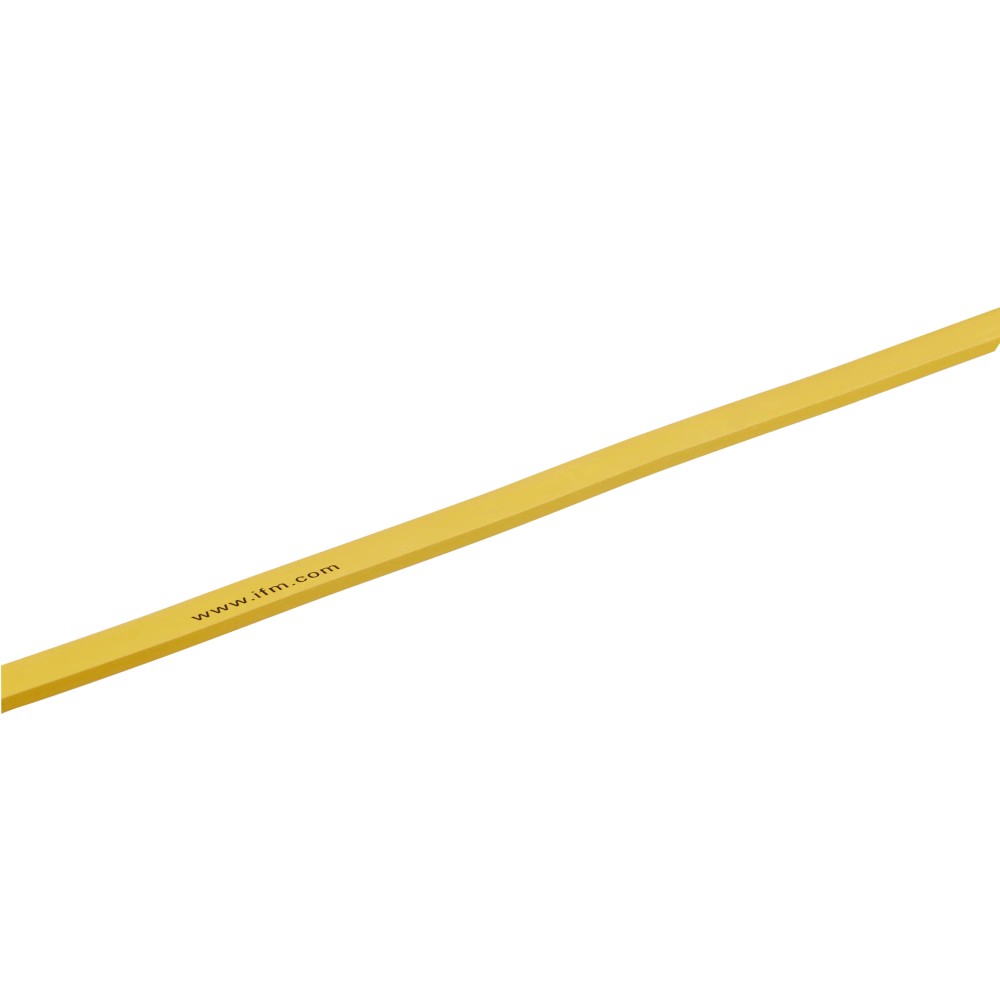

Imagem meramente ilustrativa

R$ 3.830,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E74205
EAN: 4021179278690
NCM do produto: 85444900

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "E74205 IFM - Cabo Plano AS-Interface ifm Automação Industrial 100m TPE Amarelo 2x1.5mm²"

Destaques do Produto

Tecnologia

AS-Interface (AS-i)

Comprimento

100 m

Condutores

2 × 1,5 mm²

Revestimento

TPE

Cor

Amarelo

Temperatura ambiente

-40 a 105 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Plano AS-Interface ifm E74205, 100 m, TPE amarelo, 2 × 1,5 mm²

O ifm E74205 é um cabo plano para sistemas AS-Interface (AS-i), fornecido em rolo de 100 m. É destinado a aplicações industriais e de automação industrial. Possui dois condutores de 1,5 mm², revestimento de TPE e faixa de temperatura ambiente de -40 a 105 °C. A ficha também informa tolerância a dobras e deslocamentos.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	AS-Interface (AS-i)
Formato	Cabo plano
Comprimento	100 m
Condutores e seção	2 × 1,5 mm²
Material do revestimento	TPE
Cor	Amarelo
Temperatura ambiente	-40 a 105 °C
Tensão de operação	26,5 a 31,6 V DC; tensão de pico de 300 V
Raio de flexão em aplicação flexível	75 mm
Peso informado	8.179 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas industriais e de automação que utilizem cabeamento plano AS-Interface e cujos requisitos elétricos, ambientais e mecânicos estejam dentro dos dados informados para o cabo.
Instalações que necessitem de um rolo de 100 m, com dois condutores de 1,5 mm² e revestimento TPE.
Aplicações flexíveis que respeitem o raio de flexão informado de 75 mm e os limites de movimento especificados na ficha.

⚠ Considere outro se precisa de:

Não selecione para uma instalação que exija comprimento diferente de 100 m sem confirmar o método de fornecimento ou a possibilidade de corte com o fornecedor.
Não use fora da faixa de temperatura ambiente de -40 a 105 °C indicada na ficha.
Não aplique tensão de operação acima de 31,6 V DC; a ficha informa tensão de pico de 300 V, que não deve ser confundida com a tensão de operação.
Não exceda o raio de flexão informado de 75 mm em aplicação flexível nem os limites de movimento indicados na ficha.

APLICAÇÕES E USO

Aplicação informada: cabeamento de sistemas AS-Interface em ambientes industriais e de automação, desde que os requisitos do projeto estejam dentro dos limites especificados.
Possibilidade de uso em trajetos com movimento: a ficha informa até 4 m/s para percurso horizontal de 10 m e aceleração máxima de 4 m/s². Essa condição deve ser validada para a instalação real; não representa uma confirmação para qualquer configuração móvel.
Possibilidade de uso em ambiente com variação térmica: a ficha indica temperatura ambiente de -40 a 105 °C. Não são fornecidos neste contexto dados de proteção IP, resistência química ou adequação a condições externas específicas.

COMO ESCOLHER

Antes de comprar o Cabo Plano AS-Interface ifm E74205, 100 m, TPE amarelo, 2 × 1,5 mm², verifique estes pontos:

Escolha o E74205 quando

O projeto especificar cabo plano AS-Interface, 100 m, dois condutores de 1,5 mm² e revestimento TPE amarelo, dentro dos limites ambientais, elétricos e de movimento listados.

Verifique outra especificação quando

A instalação exigir outro comprimento, seção, número de condutores, material, cor, tensão ou condição de flexão. A ficha deste SKU não confirma versões alternativas nem a adequação a requisitos diferentes.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação de marca informada no anúncio e no catálogo.
Modelo e SKU	E74205	Código de identificação do produto.
GTIN	4021179278690	Identificador comercial informado.
Categoria	Tecnologia de conexão; cabos e conectores	Classificação do produto no anúncio e no catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Método de fornecimento	100 m; método de entrega do tambor para cabos	Observação de fornecimento registrada na ficha.
Peso	8.179 g	Peso informado nos atributos do catálogo; o valor divergente da variante não foi utilizado.
NCM	8544.49.00	Código informado nos dados do produto.

Área de aplicação
Aplicação informada	Aplicações industriais e automação industrial	Uso descrito no catálogo; não identifica máquinas ou dispositivos específicos.
Tecnologia	AS-Interface (AS-i)	Tecnologia indicada para o cabo.

Dados elétricos
Número de condutores	2	Quantidade de condutores informada.
Seção transversal	1,5 mm²	Seção de cada condutor conforme a descrição de conexão elétrica.
Tensão de operação	26,5 a 31,6 V DC	Faixa de tensão de operação indicada na ficha.
Tensão de pico	300 V	Valor de tensão de pico informado; não equivale à faixa de tensão de operação.
Conexão elétrica	Cabo de 100 m, TPE, amarelo; 2 × 1,5 mm²	Descrição da configuração elétrica e do fornecimento.

Condições ambientais
Temperatura ambiente	-40 a 105 °C	Faixa de temperatura ambiente indicada na ficha.
Material do revestimento	TPE	Material informado para o revestimento do cabo.
Cor	Amarelo	Cor indicada para identificação do cabo.

Dados mecânicos e de movimento
Formato	Plano	Tipo construtivo informado no anúncio.
Comprimento	100 m	Comprimento fornecido conforme anúncio e ficha.
Raio de flexão em aplicação flexível	75 mm	Raio informado para aplicação flexível; considerar a condição de instalação indicada pelo fabricante.
Ciclos de curvatura	≥ 10 milhões	Valor mínimo informado na ficha para ciclos de curvatura.
Esforço de torção	360°/m	Esforço de torção informado por metro.
Velocidade de movimento	Máx. 4 m/s	Condição informada para percurso horizontal de 10 m e aceleração máxima de 4 m/s².
Aceleração	Máx. 4 m/s²	Limite associado à condição de movimento indicada para percurso horizontal de 10 m.
Tolerância a dobras e deslocamentos	Sim	Característica especial indicada na ficha; não elimina os limites de flexão e movimento.

Certificações e referências
Certificado UL — estilo	AWM 2103	Estilo UL informado na ficha.
Número do arquivo UL	E130266	Número de arquivo UL associado ao produto.
Número do arquivo CSA	LL55255-42	Número de arquivo CSA informado nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• Tecnologia indicada na ficha: AS-Interface (AS-i). A compatibilidade com dispositivos específicos não está identificada na documentação fornecida; confirme os requisitos do sistema e dos equipamentos no datasheet do fabricante.

Conexões

Elétrica Cabo plano AS-i com 2 × 1,5 mm². Tensão de operação informada: 26,5 a 31,6 V DC; tensão de pico informada: 300 V. A ficha não especifica conectores ou pinagem.

Processo Não aplicável: trata-se de um cabo elétrico, não de um componente com conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede industrial que requer cabo plano AS-Interface e atende aos dados elétricos e mecânicos informados.	✓	A ficha identifica o produto como cabo plano AS-Interface e informa 2 × 1,5 mm² e tensão de operação de 26,5 a 31,6 V DC.
Instalação com temperatura ambiente entre -40 e 105 °C.	✓	Essa é a faixa de temperatura ambiente informada para o produto.
Aplicação flexível que mantém o raio de flexão indicado de 75 mm e respeita os limites de movimento especificados.	✓	A ficha informa raio de flexão em aplicação flexível de 75 mm e dados específicos de curvatura e movimento.
Ligação direta a um dispositivo ou sistema sem confirmar tecnologia, terminação e requisitos elétricos.	✗	A ficha não identifica dispositivos compatíveis, conectores ou pinagem; a compatibilidade precisa ser validada com os requisitos do sistema.
Aplicação que exige tensão de operação fora de 26,5 a 31,6 V DC.	✗	A faixa indicada na ficha não cobre essa exigência. A tensão de pico de 300 V não é a tensão de operação.

INSTALAÇÃO

Como instalar o Cabo Plano AS-Interface ifm E74205, 100 m, TPE amarelo, 2 × 1,5 mm²

Confirme que o projeto requer cabo plano AS-Interface e que os equipamentos e o sistema aceitam os dados elétricos indicados.
Verifique o trajeto e o comprimento necessário em relação ao fornecimento informado de 100 m; consulte o fornecedor sobre o método de fornecimento em tambor.
Planeje a instalação para respeitar o raio de flexão de 75 mm informado para aplicação flexível.
Se houver movimento, valide a condição indicada de percurso horizontal de 10 m, velocidade máxima de 4 m/s e aceleração máxima de 4 m/s², além do dado de torção de 360°/m.
Prepare a terminação conforme o sistema e os dispositivos utilizados; a ficha fornecida não especifica conector, pinagem ou ferramenta de terminação.
Após a instalação, verifique a continuidade e confirme que tensão, temperatura e condições mecânicas permanecem dentro dos valores previstos para o cabo.

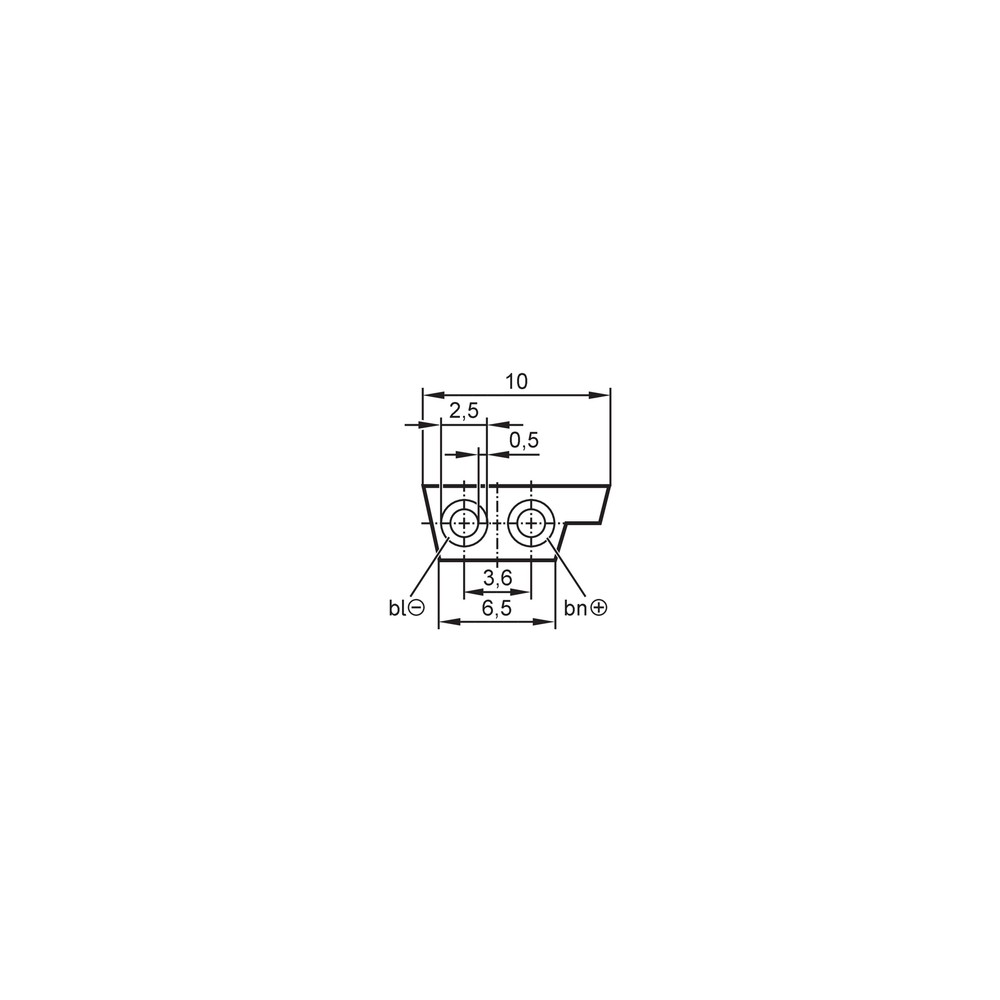

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação AS-i não funciona após a instalação.	Possível incompatibilidade entre o cabeamento instalado e os requisitos do sistema ou dos dispositivos; a ficha do cabo não especifica compatibilidade com equipamentos individuais.	Confirme a tecnologia e os requisitos elétricos no projeto e nos documentos dos dispositivos; inspecione a terminação e verifique continuidade conforme o procedimento de manutenção da instalação.
O cabo apresenta dano ou deformação em um trecho com movimento.	Possível instalação fora do raio de flexão informado ou além das condições de movimento especificadas.	Inspecione o trajeto e compare o raio de flexão e as condições de velocidade, aceleração e torção com os valores da ficha.
Há interrupções intermitentes durante a operação.	Possível dano mecânico, terminação inadequada ou condição de movimento que não corresponde aos limites informados.	Inspecione visualmente o cabo e as terminações; verifique continuidade e compare as condições de operação com os dados do fabricante.
O cabo ou a aplicação opera fora da condição térmica prevista.	Temperatura ambiente fora da faixa de -40 a 105 °C indicada para o produto.	Meça ou consulte o histórico de temperatura no local de instalação e compare com a faixa especificada.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm E74205 (PDF, PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm E74205 e para que serve?

É um cabo plano para sistemas AS-Interface, destinado a aplicações industriais e de automação. A ficha informa fornecimento de 100 m e dois condutores de 1,5 mm².

O que vem com o E74205?

A ficha informa uma peça com comprimento de 100 m, fornecida pelo método de entrega em tambor para cabos. Não há acessórios listados.

Posso usar este cabo em uma instalação que exige tensão diferente da faixa especificada?

A ficha informa tensão de operação de 26,5 a 31,6 V DC e não confirma uso fora dessa faixa. A tensão de pico de 300 V não deve ser interpretada como tensão de operação.

Ele funciona com qualquer dispositivo AS-i ou inclui conectores?

A ficha identifica a tecnologia como AS-Interface, mas não lista dispositivos compatíveis, conectores ou pinagem. Confirme esses requisitos nos documentos do sistema e dos equipamentos.

Este cabo serve para operar fora de -40 a 105 °C?

A ficha informa temperatura ambiente de -40 a 105 °C. Ela não confirma operação fora dessa faixa.

Posso usar o cabo em movimento sem respeitar o raio de flexão informado?

Não; a ficha informa raio de flexão de 75 mm para aplicação flexível e também estabelece condições específicas de movimento. Verifique o trajeto e a aplicação antes da instalação.

O que verificar se a comunicação AS-i falhar depois da instalação?

Antes de substituir o cabo, confirme a compatibilidade do sistema e dos dispositivos, inspecione as terminações e verifique a continuidade conforme o procedimento de manutenção da instalação.

O que pode causar interrupções quando o cabo está em uma parte móvel da máquina?

Dano mecânico, terminação inadequada ou movimento fora das condições especificadas são possibilidades a verificar. Inspecione o trajeto e compare velocidade, aceleração, raio de flexão e torção com a ficha.

Devo comprar este rolo ou procurar um cabo de outro comprimento?

O E74205 é fornecido com comprimento de 100 m. Se o projeto exigir outro comprimento ou outra configuração, confirme com o fornecedor se existe uma opção adequada.

Que cuidados devo tomar ao instalar o E74205?

Planeje o trajeto para respeitar o raio de flexão informado e valide as condições de movimento quando houver instalação flexível. A ficha fornecida não especifica ferramenta, conector ou pinagem para terminação.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de comunicação indicada para o cabo E74205. (Ref.: tecnologia AS-Interface)

TPE

Material informado para o revestimento do cabo. (Ref.: material do revestimento)

Seção transversal

Área nominal indicada para cada condutor, expressa em milímetros quadrados. (Ref.: 1,5 mm²)

Raio de flexão

Raio especificado para considerar a curvatura do cabo em aplicação flexível. (Ref.: 75 mm)

AWM

Estilo de certificação UL informado para o produto. (Ref.: AWM 2103; arquivo UL E130266)
