E74010 IFM - Cabo Plano AS-Interface Automação Industrial 100m EPDM 2x1.5mm²

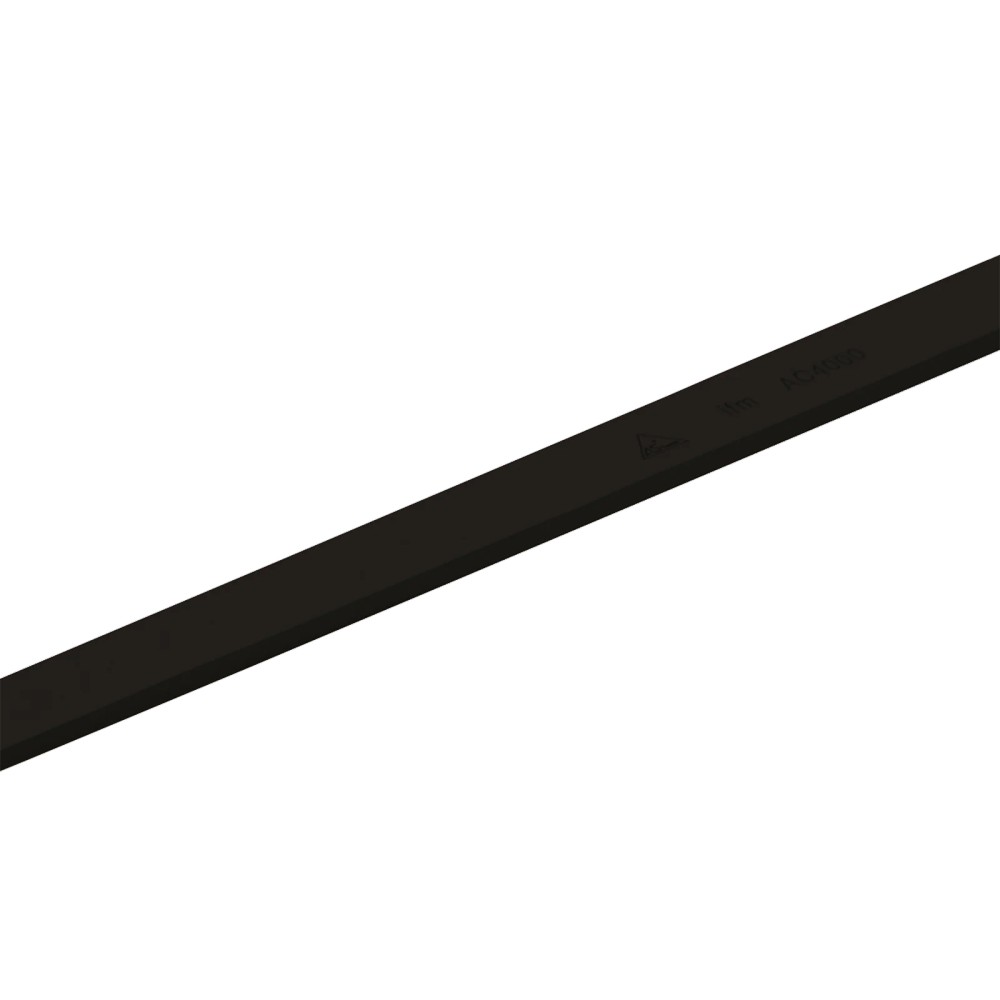

Imagem meramente ilustrativa

R$ 3.025,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E74010
EAN: 4021179268974
NCM do produto: 85444900

Destaques do Produto Protocolo...mais

Fechar menu

Saiba mais sobre: "E74010 IFM - Cabo Plano AS-Interface Automação Industrial 100m EPDM 2x1.5mm²"

Destaques do Produto

Protocolo

AS-Interface

Conexão prevista

Técnica tipo vampiro

Comprimento

100 m

Seção dos condutores

2 x 1,5 mm²

Material e característica

EPDM, sem halogênio

Alimentação indicada

24 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo plano AS-Interface IFM E74010, EPDM preto, 100 m, 2 x 1,5 mm²

O IFM E74010 é um cabo plano destinado a sistemas AS-Interface e à conexão por técnica tipo vampiro. É fornecido em anel de 100 m, tem condutores de 2 x 1,5 mm² e isolamento em EPDM sem halogênio. A ficha informa operação em 24 V DC e faixa de temperatura ambiente de −40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Modelo	E74010
Protocolo	AS-Interface
Formato e perfil	Plano, perfil retangular
Comprimento	100 m; fornecimento em anel
Condutores	2 x 1,5 mm²
Material	EPDM, sem halogênio
Cor	Preto
Tensão de operação	24 V DC
Temperatura ambiente	−40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes AS-Interface que utilizem cabo plano com condutores de 2 x 1,5 mm² e operação indicada de 24 V DC.
Instalações industriais que empreguem conexão por técnica tipo vampiro, respeitando as especificações dos dispositivos e conectores utilizados.
Aplicações cuja temperatura ambiente esteja dentro da faixa informada de −40 a 85 °C.

⚠ Considere outro se precisa de:

Não selecionar para uma rede que exija outro protocolo ou outra configuração de condutores sem confirmar a compatibilidade no projeto e na documentação dos equipamentos.
Não assumir compatibilidade com conectores ou dispositivos específicos apenas pelo formato plano; confirmar que aceitam este cabo e a técnica tipo vampiro.
Não usar fora dos limites de tensão e temperatura informados sem validação técnica do fabricante.

APLICAÇÕES E USO

Uso em instalações de automação industrial que empreguem protocolo AS-Interface e cabo plano com conexão tipo vampiro; a ficha associa o produto a alimentação externa de 24 V.
Aplicações em que a temperatura ambiente permaneça entre −40 e 85 °C, conforme a faixa declarada.
A ficha não informa raio mínimo de curvatura, grau de proteção, corrente admissível nem compatibilidade com modelos específicos de conectores; esses pontos devem ser validados no datasheet e no projeto antes da instalação.

COMO ESCOLHER

Antes de comprar o Cabo plano AS-Interface IFM E74010, EPDM preto, 100 m, 2 x 1,5 mm², verifique estes pontos:

Escolha o E74010 quando

A instalação utilizar AS-Interface, exigir cabo plano para conexão tipo vampiro e corresponder à configuração de 2 x 1,5 mm², 24 V DC e às condições ambientais especificadas.

Avalie outra opção quando

O projeto especificar outro protocolo, outra seção ou quantidade de condutores, tensão diferente ou uma conexão incompatível com cabo plano/técnica tipo vampiro. Compare os requisitos do sistema com a ficha técnica antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo plano AS-Interface	Tipo de produto informado na ficha.
Modelo	E74010	Código do produto IFM.
Marca	ifm	Fabricante identificado no anúncio.
Protocolo de comunicação	AS-Interface	Protocolo indicado para o cabo.
Aplicação	Aplicações industriais / automação industrial; fonte de alimentação externa 24 V	Descrição de aplicação fornecida nos dados do produto.
Modelo de conexão	Para uso da técnica de conexão tipo vampiro	Método de conexão informado na ficha.

Dados elétricos
Tensão de operação	24 V DC	Valor de operação indicado na ficha.
Conexão elétrica	Cabo de 100 m, EPDM, sem halogênio, preto; 2 x 1,5 mm²	Descrição da conexão elétrica fornecida nos dados técnicos.

Dados mecânicos
Formato	Plano	Formato declarado para o cabo.
Perfil	Retangular	Perfil declarado na ficha do anúncio.
Comprimento	100 m	Comprimento fornecido; a observação indica entrega em anel.
Unidades por embalagem	100 m	Quantidade informada para a embalagem.
Material	EPDM	Material especificado para o cabo.
Cor	Preto	Cor identificada nos dados do produto.

Condições ambientais e conformidade
Temperatura ambiente	−40 a 85 °C	Faixa de temperatura ambiente indicada na ficha.
Característica especial	Sem halogênio	Característica declarada pelo fabricante nos dados do produto.
Certificações	CE, UKCA	Certificações listadas na ficha; consultar documentação oficial para o escopo aplicável.

Identificação comercial e logística
SKU / Part Number	E74010	Código de identificação do produto.
GTIN	4021179268974	Identificador comercial informado no anúncio.
NCM	8544.49.00	Classificação fiscal fornecida nos dados do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface; a ficha identifica o cabo para este protocolo.

• A ficha relaciona o produto à técnica de conexão tipo vampiro; não identifica modelos específicos de conectores ou dispositivos compatíveis.

Conexões

Elétrica Cabo com 2 condutores de 1,5 mm²; tensão de operação informada de 24 V DC. A ficha o descreve como sem halogênio. Confirmar a compatibilidade elétrica com os dispositivos e o projeto da rede.

Processo Não se aplica: é um cabo elétrico para sistema AS-Interface, não um componente de conexão de processo. A compatibilidade mecânica deve ser verificada para o cabo plano e para a técnica tipo vampiro empregada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface projetada para cabo plano e conexão tipo vampiro, com os parâmetros elétricos informados	✓	O produto é identificado como cabo plano AS-Interface, para uso com técnica tipo vampiro, com 2 x 1,5 mm² e operação indicada em 24 V DC.
Aplicação que opere na faixa ambiente de −40 a 85 °C	✓	Essa é a faixa de temperatura ambiente indicada na ficha do produto.
Instalação que demande outro protocolo, outra configuração de condutores ou tensão diferente de 24 V DC	✗	Esses requisitos não correspondem às características informadas para o E74010; a ficha não declara compatibilidade nessas condições.
Conector ou dispositivo específico cuja aceitação do perfil do cabo não foi confirmada	✗	A ficha não lista modelos compatíveis. É necessário conferir a documentação do conector ou dispositivo antes de validar o encaixe e a conexão.

INSTALAÇÃO

Como instalar o Cabo plano AS-Interface IFM E74010, EPDM preto, 100 m, 2 x 1,5 mm²

Confirme no projeto que o sistema utiliza AS-Interface e que o cabo especificado é plano, com 2 x 1,5 mm² e operação em 24 V DC.
Verifique no datasheet e na documentação do dispositivo de conexão se a técnica tipo vampiro e o perfil do cabo são compatíveis.
Planeje o percurso e o comprimento necessário a partir do rolo de 100 m; a ficha não especifica raio mínimo de curvatura ou método de fixação.
Inspecione o cabo antes da instalação e não utilize trechos com dano visível no revestimento.
Instale a conexão tipo vampiro conforme as instruções do conector ou dispositivo utilizado; a ficha do cabo não fornece sequência de montagem nem ferramenta específica.
Antes de energizar, confira a continuidade, a polaridade e a tensão de alimentação conforme o projeto e as instruções dos equipamentos da rede.

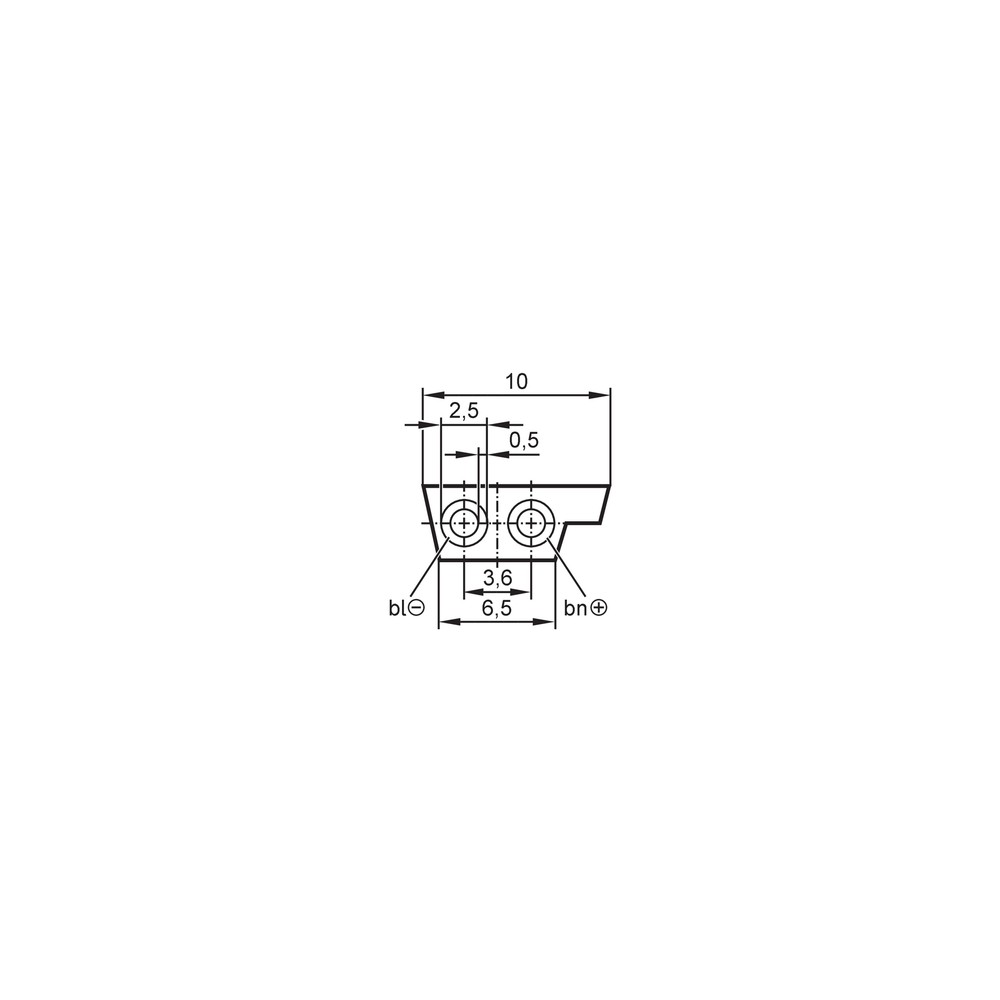

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A rede AS-Interface não comunica após a montagem.	Possível conexão tipo vampiro incorretamente montada ou incompatibilidade entre o cabo e o dispositivo de conexão.	Confira as instruções do conector, a compatibilidade com cabo plano e a continuidade dos condutores com a instalação desenergizada.
Queda ou ausência de alimentação no trecho.	Possível interrupção ou mau contato em um dos condutores, ou tensão de alimentação diferente da especificada para o sistema.	Com procedimento seguro, verifique a continuidade e meça a tensão no ponto previsto pelo projeto; compare com o requisito de 24 V DC informado para o produto.
Falhas intermitentes após movimentação ou acomodação do cabo.	Possível dano mecânico ou conexão instável no trecho afetado.	Inspecione visualmente o revestimento e os pontos de conexão; confirme a fixação segundo as instruções do sistema instalado.
A conexão não se assenta corretamente no cabo.	Possível incompatibilidade entre o perfil do cabo e o conector selecionado.	Compare o perfil plano/retangular do cabo com os requisitos dimensionais do conector e consulte a documentação de ambos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E74010 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E74010 e para que serve?

É um cabo plano para sistemas AS-Interface, indicado para uso com técnica de conexão tipo vampiro. A ficha também o associa a aplicações industriais e alimentação externa de 24 V.

O que acompanha o produto: cabo cortado ou rolo?

A ficha informa 100 m e descreve o método de fornecimento como anel. Não há indicação de conectores ou outros acessórios incluídos.

Ele funciona com qualquer conector AS-Interface?

Não é possível afirmar compatibilidade universal: a ficha não lista modelos de conectores. Confirme se o conector aceita cabo plano com este perfil e a técnica tipo vampiro.

Posso usar este cabo em uma aplicação com tensão diferente de 24 V DC?

A ficha informa operação em 24 V DC e não declara outros valores. Para uma tensão diferente, valide a aplicação com o fabricante e a documentação dos equipamentos.

Esse cabo serve para um protocolo diferente de AS-Interface?

A ficha identifica o E74010 como cabo plano AS-Interface. Ela não declara compatibilidade com outros protocolos.

Ele pode ser usado em qualquer ambiente, independentemente da temperatura?

Não; a faixa ambiente especificada é de −40 a 85 °C. A ficha não informa outras condições ambientais, como grau de proteção.

A rede não comunica depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique primeiro a montagem da conexão tipo vampiro, a compatibilidade do conector com o perfil do cabo e a continuidade dos condutores. Faça as verificações elétricas com procedimentos seguros e conforme o projeto.

A alimentação não chega ao dispositivo; qual pode ser a causa?

Uma interrupção ou mau contato em um condutor pode causar esse sintoma. Confira continuidade e tensão no ponto previsto pela instalação antes de substituir o cabo.

Devo comprar este cabo ou um modelo com outra seção?

Escolha o E74010 quando o projeto especificar cabo plano AS-Interface com 2 x 1,5 mm². Se o projeto exigir outra seção ou configuração, selecione um produto que corresponda a esses requisitos.

Que cuidados devo tomar ao instalar o cabo?

Confirme a compatibilidade do conector e siga as instruções do dispositivo para montar a conexão tipo vampiro. A ficha não especifica ferramenta, raio mínimo de curvatura ou procedimento detalhado de instalação.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de comunicação indicado para o cabo E74010. (Ref.: protocolo de comunicação AS-Interface)

Técnica tipo vampiro

Método de conexão indicado para uso com este cabo; a montagem deve seguir a documentação do conector utilizado. (Ref.: modelo de conexão)

EPDM

Material informado para o cabo. (Ref.: material EPDM)

Seção do condutor

Área nominal associada a cada condutor, relevante para conferir o requisito do projeto. (Ref.: 2 x 1,5 mm²)

24 V DC

Tensão contínua de operação informada para o produto. (Ref.: tensão de operação 24 V DC)
