Cabo Plano AS-Interface IFM E74000

Pré-visualizar: E74000 IFM - Cabo Plano AS-Interface IFM Automação Industrial 100m EPDM Amarelo

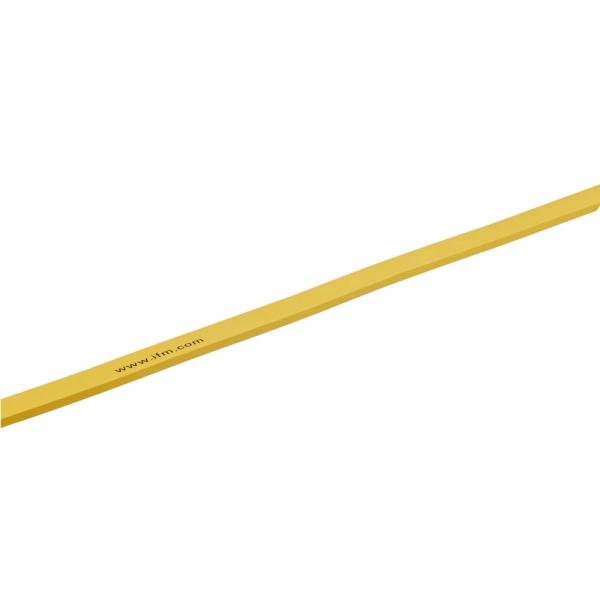

E74000 IFM - Cabo Plano AS-Interface IFM Automação Industrial 100m EPDM Amarelo

Imagem meramente ilustrativa

R$ 2.707,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E74000
EAN: 4021179268943
NCM do produto: 85444900

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "E74000 IFM - Cabo Plano AS-Interface IFM Automação Industrial 100m EPDM Amarelo"

Destaques do Produto

Tecnologia

AS-Interface

Comprimento fornecido

100 m

Material

EPDM

Conexão prevista

Técnica tipo vampiro

Tensão de operação indicada

26,5…31,6 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

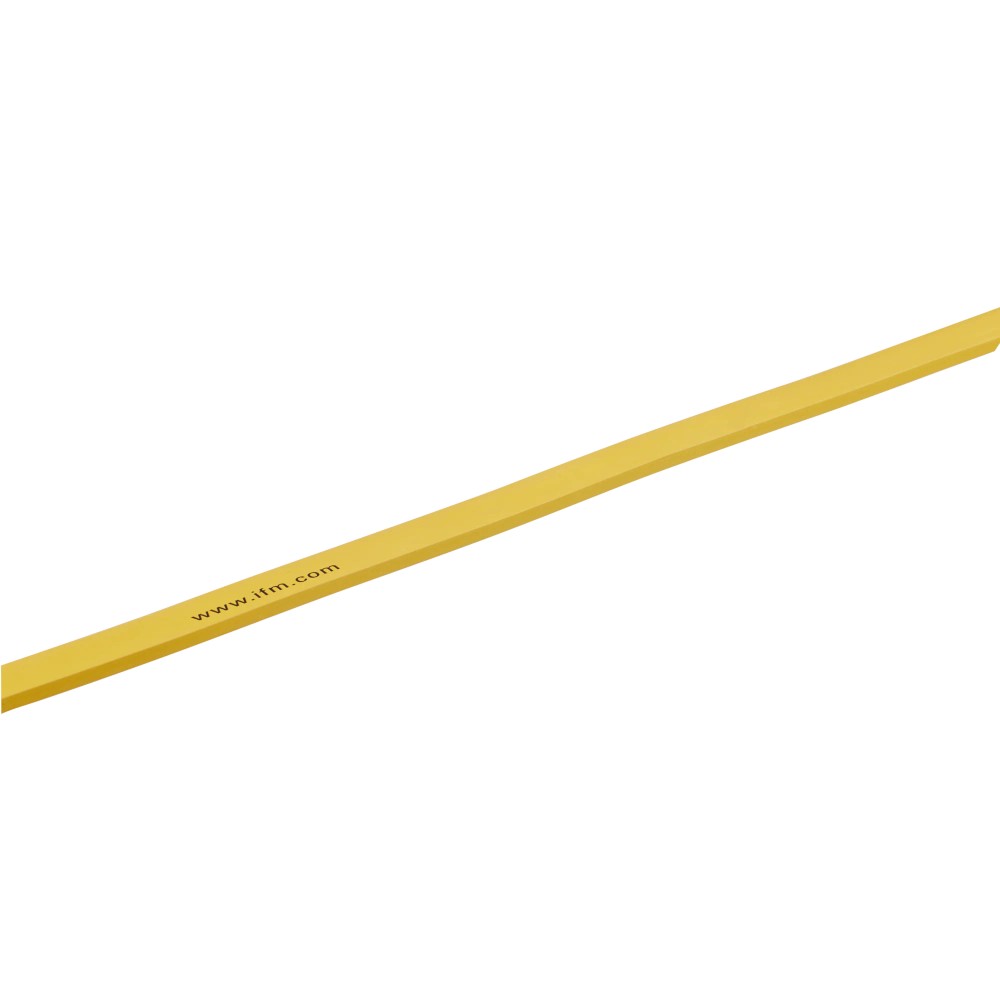

Sobre o Cabo plano AS-Interface IFM E74000, EPDM amarelo, 100 m

O IFM E74000 é um cabo plano para sistemas AS-Interface, destinado a aplicações industriais e de automação. Tem 100 m de comprimento, isolamento em EPDM e construção sem halogênio. É indicado para uso com a técnica de conexão tipo vampiro, conforme a configuração do sistema.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	E74000
Tecnologia	AS-Interface
Tipo de cabo	Plano
Comprimento	100 m
Material	EPDM
Cor	Amarelo
Condutores	2 × 1,5 mm²
Tensão de operação	26,5…31,6 V DC
Temperatura ambiente	−40…85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações industriais e de automação que utilizem a tecnologia AS-Interface.
Aplicações que requerem cabo plano de 100 m, amarelo, em EPDM e sem halogênio.
Sistemas projetados para conexão por técnica tipo vampiro, respeitando os dados elétricos do produto.

⚠ Considere outro se precisa de:

Não selecione para um sistema cuja tensão de operação esteja fora da faixa especificada de 26,5…31,6 V DC.
Não selecione para protocolos diferentes de AS-Interface sem confirmação de compatibilidade pelo fabricante.
Não substitua por este cabo quando o projeto exigir seção de condutor diferente de 2 × 1,5 mm² ou construção distinta; confirme os requisitos do projeto.

APLICAÇÕES E USO

Aplicação informada na ficha: instalações industriais e sistemas de automação industrial com tecnologia AS-Interface.
Possibilidade de uso: interligação em sistemas AS-Interface projetados para cabo plano e conexão tipo vampiro; confirme a compatibilidade do cabo com os dispositivos e conectores empregados.
A operação deve respeitar a faixa de temperatura ambiente de −40…85 °C e a tensão indicada de 26,5…31,6 V DC.
A ficha não especifica grau IP, raio mínimo de curvatura ou adequação a exposição química específica; valide esses requisitos no datasheet ou com o fabricante.

COMO ESCOLHER

Antes de comprar o Cabo plano AS-Interface IFM E74000, EPDM amarelo, 100 m, verifique estes pontos:

Escolha o E74000

Quando a instalação utilizar AS-Interface, conexão tipo vampiro e os requisitos de comprimento, seção dos condutores, material, temperatura ambiente e tensão estiverem de acordo com os dados do produto.

Verifique outra especificação

Quando o projeto exigir outro protocolo, seção de condutor, material ou condições elétricas diferentes. A ficha não informa raio mínimo de curvatura nem grau de proteção; consulte o datasheet antes de definir trajetos ou exposição ambiental que dependam desses dados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Modelo	E74000	Código do produto.
Tipo de produto	Cabo plano AS-Interface	Classificação e tecnologia informadas na ficha.
Aplicação	Aplicações industriais e automação industrial	Uso informado no cadastro do produto.
Método de conexão	Técnica de conexão tipo vampiro	Modelo de uso indicado na ficha; verificar compatibilidade com os componentes do sistema.

Dados elétricos
Tensão de operação	26,5…31,6 V DC	Faixa informada para operação.
Conexão elétrica	Cabo de 100 m, 2 × 1,5 mm²	Configuração elétrica indicada na ficha.

Dados mecânicos e materiais
Construção	Plano	Tipo de cabo informado.
Comprimento	100 m	Comprimento do cabo; a ficha também informa entrega em anel.
Material	EPDM	Material informado para o cabo.
Cor	Amarelo	Identificação visual indicada na ficha.
Peso	7096 g	Peso cadastrado para o produto.
Sem halogênio	Sim	Característica especial informada na ficha.

Condições ambientais
Temperatura ambiente	−40…85 °C	Faixa de temperatura ambiente indicada.

Conformidade e identificação comercial
Certificações	CE, UKCA	Certificações informadas no cadastro.
SKU / Part number	E74000	Código de identificação do produto.
GTIN	4021179268943	Identificador comercial informado na ficha.
NCM	8544.49.00	Classificação fiscal cadastrada.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i). A compatibilidade com outros protocolos não está informada.

Conexões

Elétrica Cabo plano com 2 × 1,5 mm²; tensão de operação indicada de 26,5…31,6 V DC. Destinado à técnica de conexão tipo vampiro. Confirme a compatibilidade elétrica com os componentes e o projeto AS-Interface.

Processo Não aplicável: trata-se de um cabo de conexão, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede ou instalação AS-Interface dentro da tensão de operação indicada, projetada para cabo plano e conexão tipo vampiro.	✓	A ficha identifica o produto como cabo plano AS-Interface para uso com técnica tipo vampiro e informa operação de 26,5…31,6 V DC.
Instalação que exige condutores de 2 × 1,5 mm² e cabo fornecido em comprimento de 100 m.	✓	A ficha informa 2 × 1,5 mm² e comprimento de 100 m.
Circuito com tensão fora de 26,5…31,6 V DC.	✗	A tensão está fora da faixa de operação informada para o produto.
Rede de comunicação diferente de AS-Interface.	✗	O produto é especificado para AS-Interface; não há compatibilidade com outros protocolos indicada na ficha.
Aplicação cuja compatibilidade depende de raio mínimo de curvatura ou grau IP.	✗	Esses parâmetros não constam nos dados disponíveis; consulte o datasheet ou o fabricante antes de validar a aplicação.

INSTALAÇÃO

Como instalar o Cabo plano AS-Interface IFM E74000, EPDM amarelo, 100 m

Confirme no projeto que a rede utiliza AS-Interface e que a tensão está dentro da faixa informada para o cabo.
Verifique se a técnica de conexão tipo vampiro é compatível com os dispositivos e elementos de conexão do sistema.
Planeje o percurso e o comprimento necessário considerando o fornecimento em anel de 100 m.
Consulte o datasheet e o desenho em escala antes de preparar o cabo ou definir a instalação física.
Instale e conecte conforme as instruções dos dispositivos de conexão utilizados; não foram fornecidos procedimentos específicos de montagem na ficha.
Antes de energizar, confira a continuidade e a conexão no sistema conforme os procedimentos de comissionamento aplicáveis à instalação.

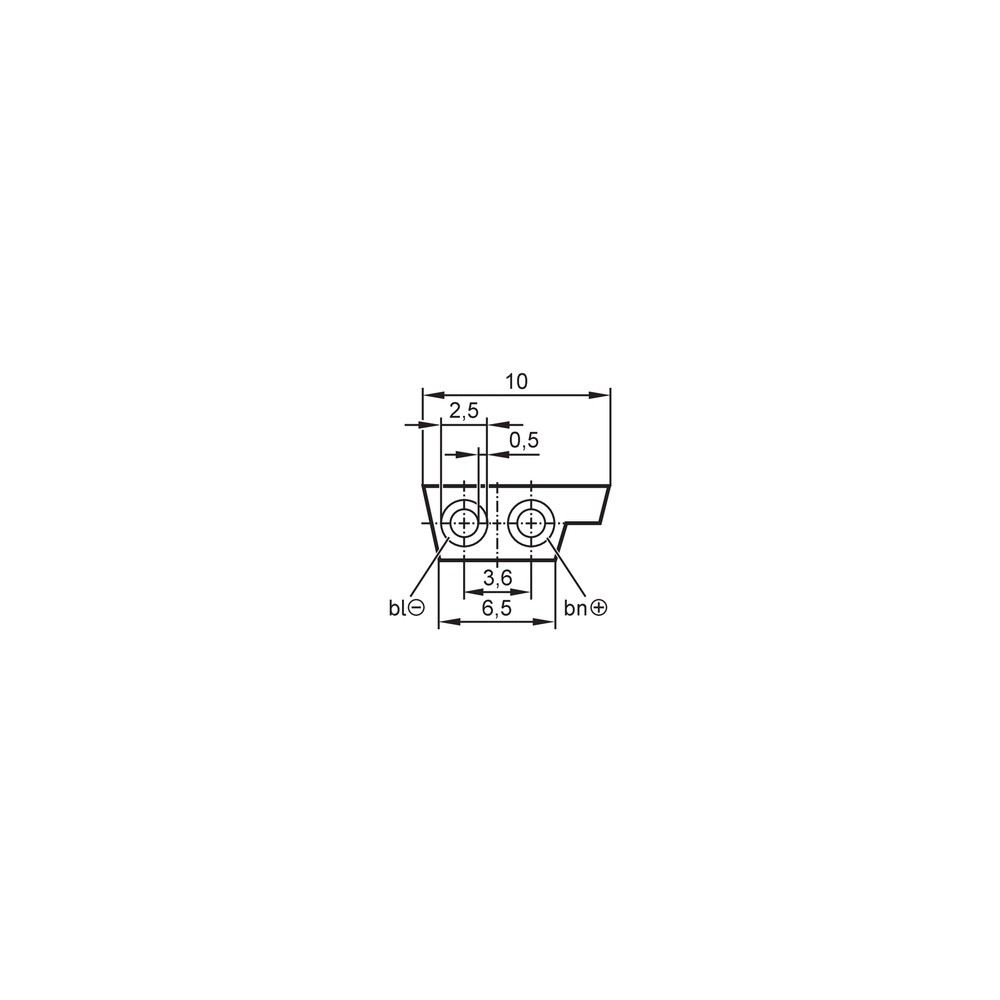

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação AS-Interface não funciona após a instalação.	Conexão inadequada no cabo ou incompatibilidade entre a técnica de conexão utilizada e os componentes instalados.	Confira a montagem das conexões tipo vampiro e valide a compatibilidade dos dispositivos e acessórios com AS-Interface.
A rede apresenta falha ou comportamento intermitente.	Possível interrupção ou contato elétrico deficiente em algum ponto do cabo ou da conexão.	Inspecione o percurso e as conexões; verifique continuidade e contato conforme o procedimento de manutenção da instalação.
O sistema não opera dentro das condições elétricas previstas.	Tensão aplicada fora da faixa de 26,5…31,6 V DC informada para o cabo.	Meça a tensão no ponto de conexão e compare o resultado com a faixa indicada na ficha.
O cabo não atende ao percurso ou ao método de montagem planejado.	Seleção baseada em requisito mecânico não confirmado, como dimensão, curvatura ou tipo de conexão.	Consulte o desenho em escala e o datasheet; confirme os parâmetros não disponíveis na ficha com o fabricante antes da instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E74000 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E74000 e para que serve?

É um cabo plano para sistemas AS-Interface em aplicações industriais e de automação. A ficha indica uso com técnica de conexão tipo vampiro.

O que acompanha o E74000?

A ficha descreve o produto como cabo fornecido em anel de 100 m. Não há acessórios listados como inclusos.

O E74000 funciona com qualquer rede de comunicação industrial?

Não há compatibilidade universal informada: o produto é especificado para AS-Interface. Para outro protocolo, confirme a compatibilidade com o fabricante.

Posso usar este cabo em uma instalação com tensão fora da faixa indicada?

A ficha informa operação de 26,5…31,6 V DC. Uma tensão fora dessa faixa não está coberta pelos dados fornecidos.

Este cabo serve para redes que não usam AS-Interface?

A ficha especifica o E74000 para AS-Interface e não informa compatibilidade com outras tecnologias. Verifique os requisitos do sistema antes de selecionar.

O E74000 é adequado para qualquer tipo de conexão?

A ficha indica uso com técnica de conexão tipo vampiro. A compatibilidade com conectores e dispositivos específicos deve ser confirmada na documentação desses componentes.

O que verificar se a rede AS-Interface não comunica depois da instalação?

Verifique primeiro a montagem das conexões e a compatibilidade dos dispositivos com AS-Interface. Também confira a continuidade do cabo conforme os procedimentos da instalação.

O que pode causar falhas intermitentes na rede ligada ao cabo?

Uma conexão elétrica deficiente ou uma interrupção no percurso são causas possíveis. Inspecione as conexões e verifique a continuidade antes de substituir o cabo.

Como confirmar se os 100 m são adequados para minha instalação?

Compare o comprimento necessário no projeto com o fornecimento em anel de 100 m. Planeje o percurso antes de cortar ou montar o cabo.

Que documentação devo consultar antes de instalar o E74000?

Consulte a folha de dados e o desenho em escala disponíveis nos documentos do produto. Para instruções específicas de montagem, use também a documentação dos dispositivos de conexão empregados.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de comunicação industrial indicada para o cabo IFM E74000. (Ref.: Tecnologia)

Cabo plano

Construção de cabo especificada para o E74000. (Ref.: Tipo de cabo)

EPDM

Material indicado para a construção do cabo. (Ref.: Material)

Conexão tipo vampiro

Técnica de conexão para a qual a ficha indica o uso deste cabo. (Ref.: Modelo)

Tensão de operação

Faixa elétrica informada para operação do produto. (Ref.: 26,5…31,6 V DC)
