Passa-muro IFM E73009 - Aço Inox IP69K M12

Pré-visualizar: E73009 IFM - Passa-muro IFM Automação Industrial Aço Inox, IP69K, M12

E73009 IFM - Passa-muro IFM Automação Industrial Aço Inox, IP69K, M12

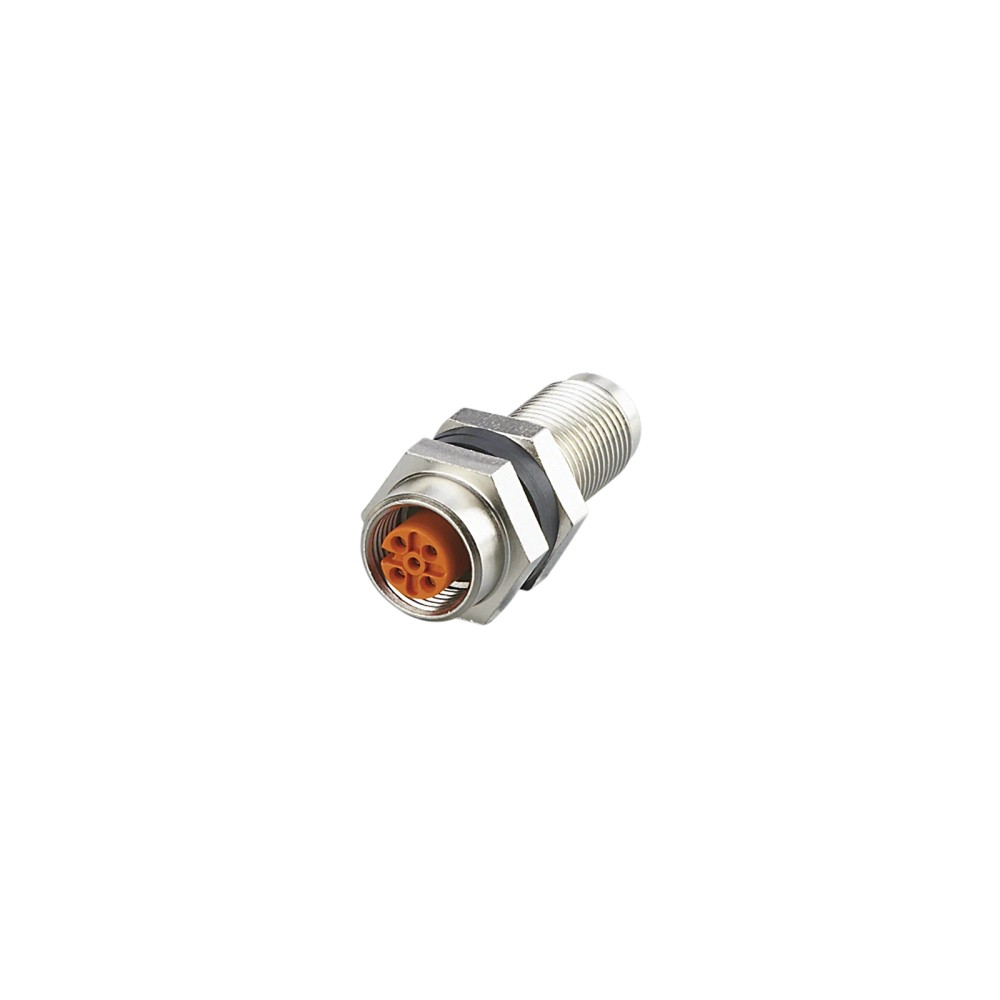

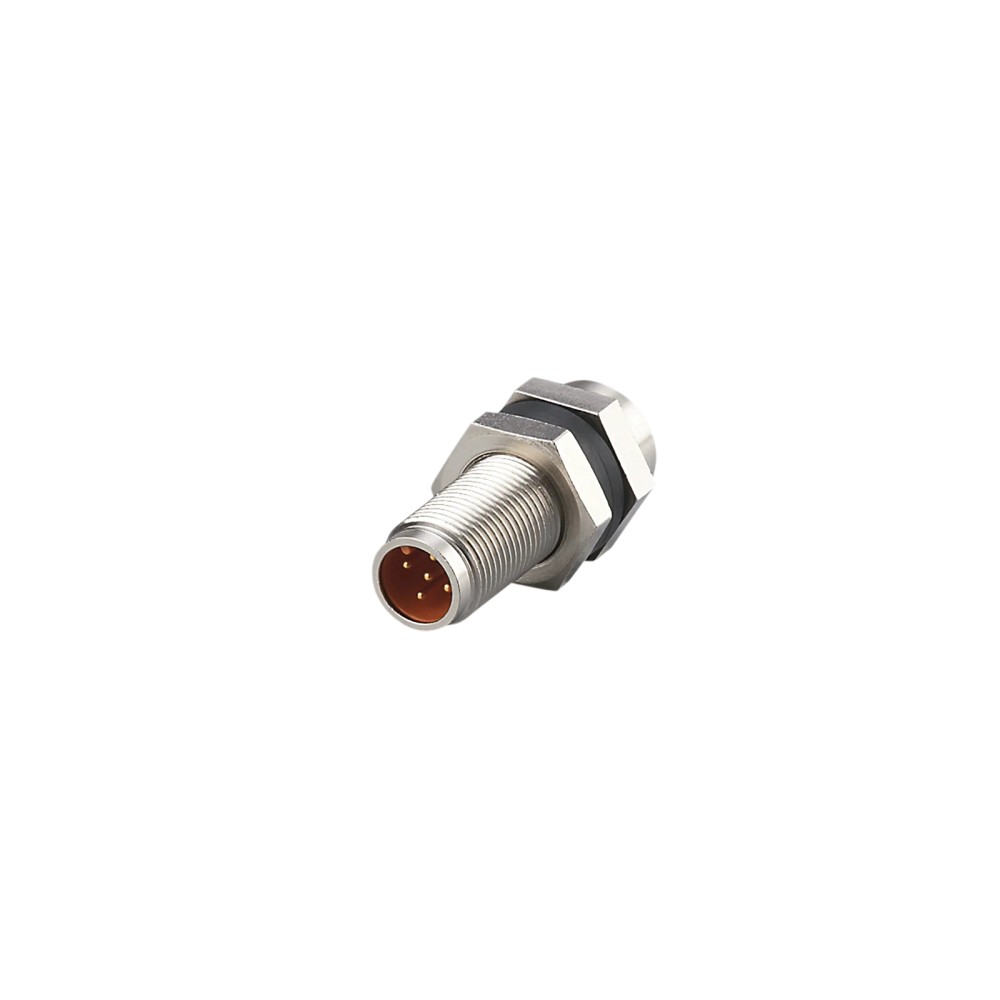

Imagem meramente ilustrativa

R$ 300,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E73009
EAN: 4021179310147
NCM do produto: 85369090

Destaques do Produto Conexão M12 reto,...mais

Fechar menu

Saiba mais sobre: "E73009 IFM - Passa-muro IFM Automação Industrial Aço Inox, IP69K, M12"

Destaques do Produto

Conexão

M12 reto, codificação A, 5 contatos

Montagem

Passa-muro para anteparo

Tensão

Inferior a 60 V AC

Corrente total

8 A, com distribuição indicada por pares de pinos

Proteção

IP65, IP67 e IP69K

Materiais

Corpo em aço inoxidável 1.4305 (303); vedação EPDM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Passa-muro IFM E73009, M12 reto, aço inoxidável 1.4305 (303), IP65/IP67/IP69K

O IFM E73009 é um passa-muro para conduzir uma conexão M12 através de um painel ou anteparo em aplicações industriais. Possui conexões M12 retas, codificação A e 5 contatos, com corpo em aço inoxidável 1.4305 (303) e vedação em EPDM. A tensão de operação informada é inferior a 60 V AC, e o grau de proteção especificado inclui IP65, IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Passa-muro
Conexões elétricas	1 x M12 reto, conector e soquete
Codificação e contatos	A; 5 contatos
Material do corpo	Aço inoxidável 1.4305 (303)
Material da vedação	EPDM
Graus de proteção	IP65, IP67, IP69K
Tensão de operação	< 60 V AC
Capacidade de carga total	8 A: pinos 1+3 até 4 A; pinos 2+4 até 4 A
Temperatura ambiente	-40...85 °C
Torque máximo de aperto	1 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que necessitem de uma conexão passa-muro M12 reta, codificação A, com 5 contatos.
Instalações cujo circuito opere abaixo de 60 V AC e respeite a capacidade de carga total e a distribuição por pares de pinos informadas.
Ambientes em que sejam requeridos os graus de proteção IP65, IP67 ou IP69K, observadas as condições de montagem e instalação do fabricante.

⚠ Considere outro se precisa de:

Circuitos com tensão de operação igual ou superior a 60 V AC.
Aplicações que exijam corrente acima de 8 A no total ou mais de 4 A nos pares de pinos 1+3 ou 2+4.
Instalações que necessitem de formato, codificação ou número de contatos diferente de M12 reto, codificação A, 5 contatos.

APLICAÇÕES E USO

Aplicação declarada: passagem de conexão em instalações industriais e de automação industrial, com conexão M12 reta, codificação A e 5 contatos.
Pode ser considerado para montagem em anteparo quando a configuração mecânica do painel corresponder ao desenho dimensional do fabricante; essa condição deve ser verificada antes da instalação.
A faixa ambiente informada é de -40...85 °C. A adequação a uma aplicação específica também depende de manter tensão e corrente dentro dos limites indicados.
Os graus IP65, IP67 e IP69K constam na ficha; não se deve presumir proteção adequada se a montagem, a vedação ou a conexão não seguirem as instruções do fabricante.

COMO ESCOLHER

Antes de comprar o Passa-muro IFM E73009, M12 reto, aço inoxidável 1.4305 (303), IP65/IP67/IP69K, verifique estes pontos:

Escolha o E73009 quando

A montagem exigir um passa-muro M12 reto, codificação A e 5 contatos, com corpo em aço inoxidável 1.4305 (303), vedação EPDM e condições elétricas e ambientais dentro dos limites especificados.

Busque outra configuração quando

O circuito exigir tensão igual ou superior a 60 V AC, corrente fora dos limites informados ou uma conexão M12 com outra codificação, orientação ou quantidade de contatos. Confirme a configuração necessária no datasheet do fabricante antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Passa-muro	Identificação do componente conforme a ficha do produto.
Aplicação	Aplicações industriais e automação industrial	Aplicação indicada nos dados do produto.
Marca	IFM	Fabricante indicado no anúncio.
Código do produto	E73009	Referência para identificação e seleção do produto.
GTIN	4021179310147	Identificador comercial informado para o produto.

Dados elétricos e conexão
Tensão de operação	< 60 V AC	Limite informado nos dados primários do anúncio.
Conexão elétrica - conector	1 x M12, reto; codificação A; 5 contatos; corpo em 1.4305 (aço inoxidável / 303)	Configuração do lado conector conforme os dados técnicos disponíveis.
Conexão elétrica - soquete	1 x M12, reto; codificação A; 5 contatos; corpo em 1.4305 (aço inoxidável / 303)	Configuração do lado soquete conforme os dados técnicos disponíveis.
Capacidade de carga total	8 A (pinos 1+3: 4 A; pinos 2+4: 4 A)	Limite total e distribuição de corrente informados na ficha do produto; respeitar os limites de cada par.
Protocolo de comunicação	Não informado	A ficha fornecida não declara protocolo de comunicação.

Materiais e vedação
Material do invólucro	1.4305 (aço inoxidável / 303)	Material especificado para o corpo do produto.
Vedação	EPDM	Material de vedação indicado na ficha.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa informada para a temperatura ambiente de operação.
Grau de proteção	IP65, IP67, IP69K	Graus de proteção declarados para o produto; a condição efetiva depende da montagem e da instalação corretas.

Dados mecânicos
Torque máximo de aperto	1 Nm	Limite máximo informado para o aperto.
Torque de aperto das porcas de fixação	0,6...1,0 Nm	Faixa indicada nas observações do produto para as porcas de fixação.
Peso	29,5 g	Massa informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica fornecida. A conexão M12, por si só, não identifica um protocolo.

Conexões

Elétrica Conector e soquete M12 retos, codificação A, 5 contatos. Tensão de operação informada: < 60 V AC. Capacidade de carga total: 8 A, distribuída em até 4 A nos pinos 1+3 e até 4 A nos pinos 2+4. Confirmar a atribuição dos contatos no datasheet antes da ligação.

Processo Passa-muro para montagem em anteparo; conexão elétrica M12 em ambos os lados. Tipo de rosca ou dimensões de montagem não especificados nos dados disponíveis; consultar o desenho dimensional do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interligação através de anteparo com conexões M12 retas, codificação A, 5 contatos, dentro dos limites elétricos especificados.	✓	A ficha identifica conector e soquete M12 retos, codificação A, com 5 contatos.
Circuito com tensão igual ou superior a 60 V AC.	✗	A tensão de operação informada para o produto é inferior a 60 V AC.
Carga total de até 8 A, sem exceder 4 A nos pinos 1+3 nem 4 A nos pinos 2+4.	✓	Esses são os limites de carga total e por pares indicados nos dados do produto.
Uso em rede ou dispositivo que dependa de um protocolo de comunicação específico.	✗	A ficha não informa protocolo; a compatibilidade de protocolo não pode ser confirmada apenas pela conexão M12.
Montagem que exija dimensões de painel ou rosca de fixação específicas ainda não verificadas.	✗	As dimensões e o tipo de rosca não estão descritos nos dados fornecidos; é necessário conferir o desenho dimensional.

INSTALAÇÃO

Como instalar o Passa-muro IFM E73009, M12 reto, aço inoxidável 1.4305 (303), IP65/IP67/IP69K

Confirme no datasheet e no desenho dimensional que a abertura e a espessura do anteparo são compatíveis com o produto; as dimensões não estão transcritas nos dados disponíveis.
Verifique que a tensão do circuito seja inferior a 60 V AC e que a carga respeite os limites de corrente especificados.
Identifique a codificação A e a disposição dos contatos no datasheet antes de realizar qualquer ligação; não deduza o pinout apenas pelo formato do conector.
Instale o passa-muro no anteparo e posicione as vedações conforme a documentação do fabricante, evitando danos ou deslocamentos.
Aperte as porcas de fixação entre 0,6 e 1,0 Nm, sem ultrapassar o torque máximo informado de 1 Nm.
Após a montagem, confira o assentamento da vedação, a fixação e a conexão antes de energizar o circuito.

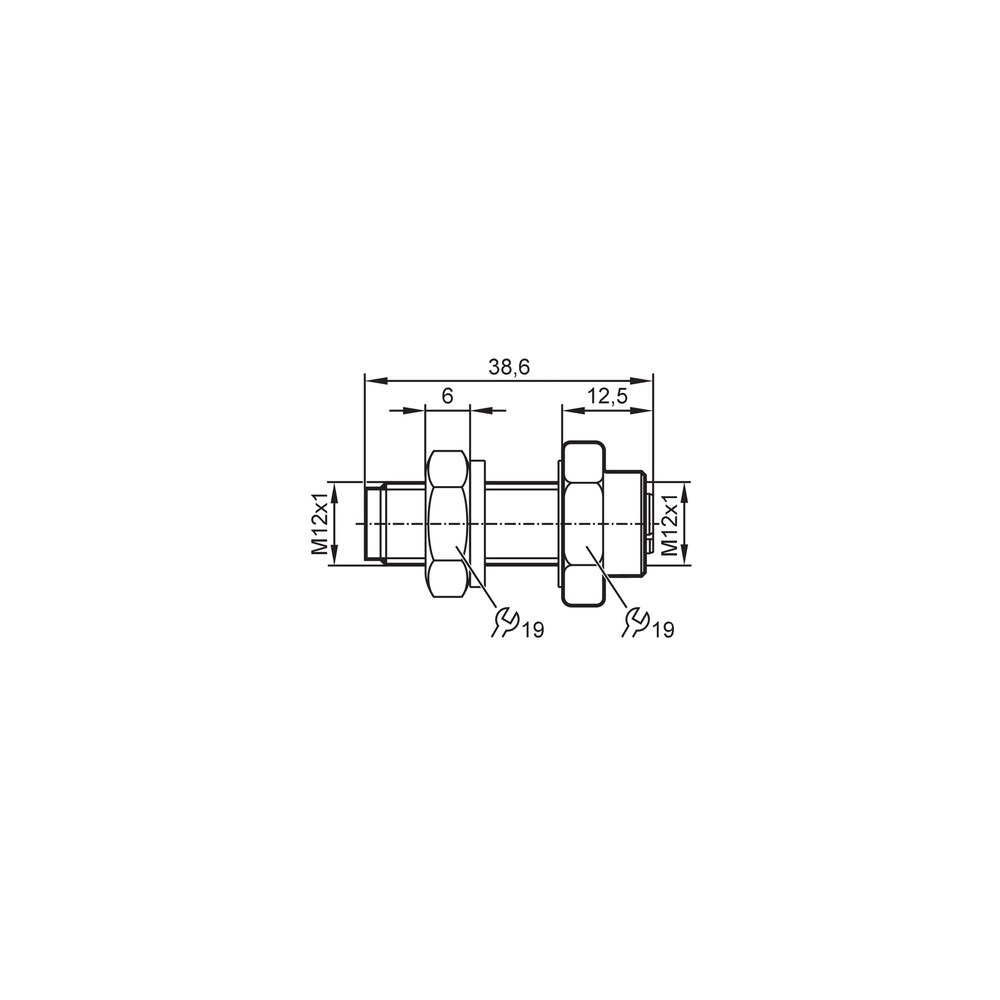

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão intermitente após a montagem.	Acoplamento incompleto, desalinhamento ou dano nos contatos; a ficha não identifica uma causa específica para esse sintoma.	Desenergize o circuito e inspecione o alinhamento e o acoplamento M12; verifique os contatos conforme as instruções do fabricante.
Entrada de umidade na região do anteparo.	Vedação deslocada ou montagem que não segue as condições necessárias para obter o grau de proteção declarado.	Inspecione o assentamento da vedação EPDM e a montagem do passa-muro; compare a instalação com o datasheet.
Aquecimento ou interrupção sob carga.	Corrente total ou corrente em um dos pares de pinos acima dos limites especificados.	Meça a corrente do circuito e confira se o total não excede 8 A e se cada par indicado permanece até 4 A.
Dificuldade para montar ou fixar o passa-muro.	Abertura, espessura do anteparo ou aperto incompatível com o desenho e os limites do fabricante.	Confira as dimensões no desenho dimensional e verifique o torque aplicado às porcas, respeitando 0,6...1,0 Nm e o máximo de 1 Nm.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E73009 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E73009 e para que serve?

É um passa-muro industrial com conexões M12 retas, usado para estabelecer uma conexão elétrica através de um anteparo. A ficha indica codificação A e 5 contatos.

Que tipo de conexão elétrica ele tem?

Possui um conector M12 e um soquete M12, ambos retos, com codificação A e 5 contatos. A ficha não identifica um protocolo de comunicação.

O produto acompanha cabos ou outros acessórios?

Os dados fornecidos não listam cabos nem acessórios inclusos. Confirme o conteúdo do fornecimento na documentação do anúncio ou com o fornecedor.

Posso usar este passa-muro em um circuito de 60 V AC ou mais?

Não; a tensão de operação informada é inferior a 60 V AC. Para tensões iguais ou superiores, selecione um componente cuja especificação cubra esse circuito.

Ele serve para uma conexão M12 com codificação diferente de A ou com outro número de contatos?

A ficha especifica M12 reto, codificação A e 5 contatos. Não é possível confirmar compatibilidade com outras codificações ou quantidades de contatos.

A conexão está falhando; o que devo verificar antes de trocar o produto?

Verifique se os conectores estão alinhados e completamente acoplados e se os contatos apresentam danos. Faça a inspeção com o circuito desenergizado.

Há umidade no anteparo; isso significa que preciso substituir o passa-muro?

Não necessariamente. Antes de substituir, confira o posicionamento da vedação EPDM, o assentamento no anteparo e se a montagem seguiu o datasheet.

É melhor comprar este passa-muro ou apenas um conector M12 avulso?

Escolha o E73009 quando a necessidade for a configuração passa-muro descrita, com conector e soquete M12. Um conector avulso não substitui essa função de passagem pelo anteparo.

Qual cuidado de instalação é importante para não danificar a fixação?

A ficha indica torque de 0,6...1,0 Nm para as porcas de fixação e máximo de 1 Nm. Consulte também o desenho dimensional e o datasheet antes da montagem.

Como confirmo que a montagem no painel é compatível?

Compare a abertura e as dimensões do anteparo com o desenho dimensional oficial do E73009. As dimensões de montagem não estão detalhadas nos dados textuais disponíveis.

GLOSSÁRIO TÉCNICO

Passa-muro

Componente instalado em um anteparo para permitir a passagem de uma conexão elétrica através dele. (Ref.: Tipo de produto — passa-muro)

Codificação A

Configuração de chaveamento mecânico da conexão M12 indicada para identificar o padrão de encaixe. (Ref.: Conexão elétrica — codificação A)

M12

Formato de conexão circular identificado pelo tamanho nominal M12; a ficha especifica versões retas neste produto. (Ref.: Conexões elétricas — M12 reto)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes, conforme o código indicado pelo fabricante. (Ref.: Grau de proteção — IP65, IP67, IP69K)

EPDM

Material elastomérico indicado para a vedação do produto. (Ref.: Vedação — EPDM)
