Terminal para Cabo Plano AS-Interface ifm E70599

Pré-visualizar: E70599 IFM - Terminal para Cabo Plano AS-Interface Conexão de rede AS-i 5m IP67 4A

E70599 IFM - Terminal para Cabo Plano AS-Interface Conexão de rede AS-i 5m IP67 4A

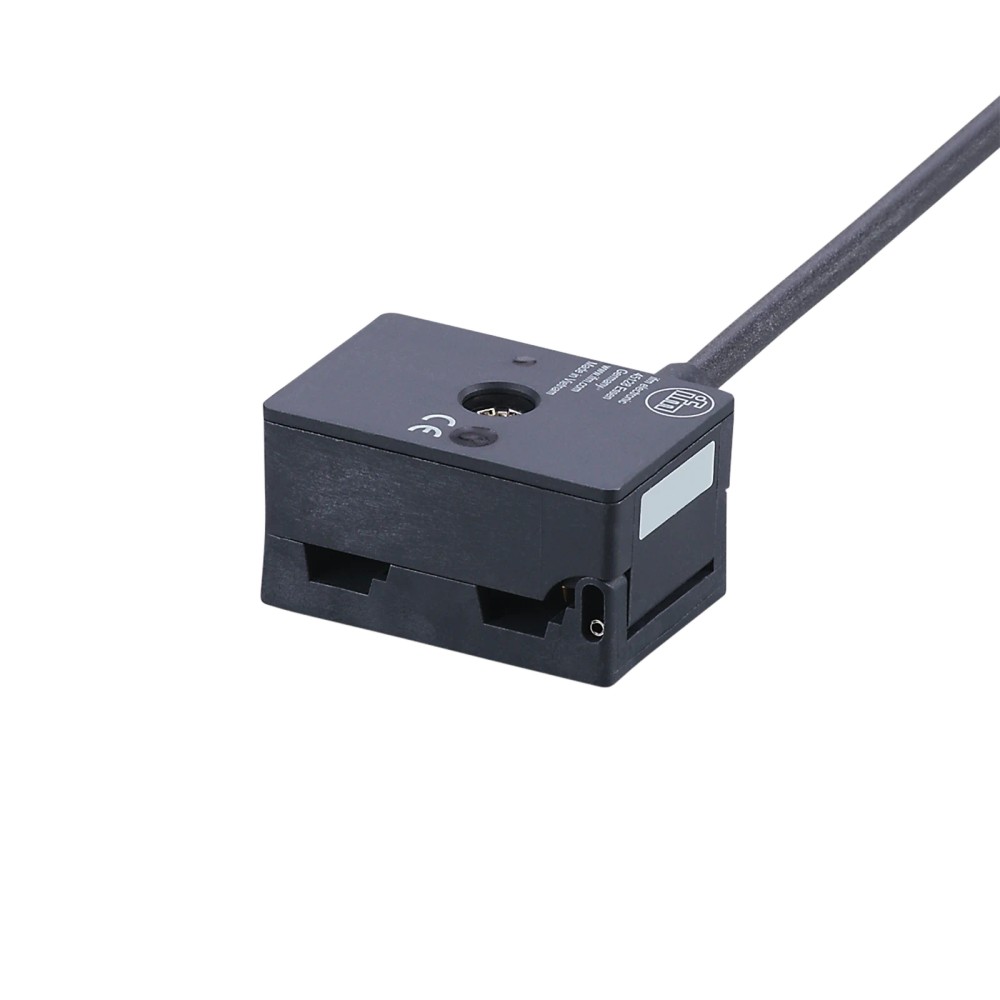

Imagem meramente ilustrativa

R$ 275,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70599
EAN: 4021179323857
NCM do produto: 85444200

Destaques do Produto Rede AS-Interface...mais

Fechar menu

Saiba mais sobre: "E70599 IFM - Terminal para Cabo Plano AS-Interface Conexão de rede AS-i 5m IP67 4A"

Destaques do Produto

Rede

AS-Interface (AS-i)

Comprimento de cabo

5 m

Proteção

IP67

Capacidade de carga

4 A

Identificação dos condutores

Marrom: AS-i +; azul: AS-i −

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal para Cabo Plano AS-Interface ifm E70599, cabo de 5 m, IP67, 4 A

O ifm E70599 é um terminal com condutor de ligação para cabo plano da rede AS-Interface. É utilizado para conectar o cabo à rede AS-i, com identificação dos condutores marrom para AS-i + e azul para AS-i −. Possui cabo de 5 m, grau de proteção IP67 e capacidade de carga de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Terminal para cabo plano AS-Interface
Modelo AS-i	AS-i
Comprimento do cabo	5 m
Grau de proteção	IP67
Capacidade de carga por módulo/slot	4 A
Conexão	Marrom: AS-i +; azul: AS-i −
Seção transversal	2 × 0,5 mm²
Temperatura ambiente	−25...75 °C
Classe de proteção	III
Código do produto	E70599

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de cabo plano em instalações que utilizem a rede AS-Interface (AS-i), respeitando a identificação dos condutores e a capacidade de carga de 4 A.
Aplicações em que o comprimento de cabo de 5 m, a classe de proteção III e a faixa de temperatura ambiente de −25...75 °C atendam aos requisitos do projeto.

⚠ Considere outro se precisa de:

Não especificar para redes diferentes de AS-Interface sem confirmação explícita de compatibilidade pelo fabricante.
Não usar quando a aplicação exigir capacidade de carga superior a 4 A ou condições fora da faixa de temperatura ambiente indicada.
Não deixar o cabo plano terminar no distribuidor: a ficha orienta usar uma terminação de cabo plano ou mangueira retrátil para vedar.

APLICAÇÕES E USO

Uso como condutor de ligação em instalações de cabo plano da rede AS-Interface, quando os requisitos de comprimento de 5 m e capacidade de carga de 4 A forem atendidos. Essa aplicação decorre da descrição do produto como terminal para cabo plano AS-i.
Possível uso em ambientes que demandem grau de proteção IP67, desde que a montagem e a vedação da extremidade do cabo sejam feitas conforme a ficha. A adequação ao ambiente específico deve ser confirmada pelo projeto; não há aplicação setorial particular identificada na ficha.
Operação dentro da faixa de temperatura ambiente informada, de −25...75 °C. A ficha não informa condições adicionais de instalação, exposição química ou esforço mecânico.

COMO ESCOLHER

Antes de comprar o Terminal para Cabo Plano AS-Interface ifm E70599, cabo de 5 m, IP67, 4 A, verifique estes pontos:

Escolha o E70599 quando

A instalação utilizar cabo plano AS-i e precisar de um condutor de ligação de 5 m, com capacidade de carga de 4 A e proteção IP67.

Avalie outra configuração quando

O projeto exigir comprimento diferente de 5 m, capacidade superior a 4 A ou uma rede que não seja AS-i. A ficha não informa compatibilidade com outras tecnologias; confirme a alternativa necessária na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Terminal para cabo plano AS-Interface	Identifica a função declarada do componente.
Tecnologia / modelo	AS-Interface (AS-i)	Tecnologia de rede indicada para o produto.
Descrição técnica	Terminal para cabo plano AS-Interface; condutor de ligação	Descrição técnica informada no anúncio.
SKU / part number	E70599	Código de identificação do produto.
GTIN	4021179323857	Identificador comercial informado na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Categoria	Acessórios	Classificação do produto no anúncio.

Dados elétricos e conexão
Capacidade de carga por módulo/slot	4 A	Valor máximo indicado na ficha para a capacidade de carga.
Conexão dos condutores	Marrom: AS-i +; azul: AS-i −	Identificação de polaridade indicada na ficha.
Seção transversal	2 × 0,5 mm²	Seção dos condutores do cabo.
Classe de proteção	III	Classe de proteção declarada para o produto.
Torque máximo de aperto	< 1,65 Nm	Limite indicado para o aperto.

Conexão elétrica e cabo
Comprimento do cabo	5 m	Comprimento informado para o condutor de ligação.
Diâmetro do cabo	4,3 mm	Diâmetro informado na ficha.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto.
Temperatura ambiente	−25...75 °C	Faixa de temperatura ambiente indicada para operação.

Dados mecânicos e materiais
Material do invólucro	PBT / PC	Materiais do invólucro informados na ficha.
Material do parafuso	1.4305 (aço inoxidável / 303)	Material do parafuso conforme a ficha.
Peso	182,8 g	Peso informado no dataset do produto.

Certificações e conformidade
Aprovações	CE; UKCA; cULus	Aprovações listadas na descrição técnica do anúncio.

Instalação e acessórios opcionais
Observação sobre a extremidade do cabo	O cabo plano não pode terminar no distribuidor; utilizar uma terminação de cabo plano ou uma mangueira retrátil para vedar.	Instrução de vedação registrada na ficha.
Terminação de cabo plano opcional	E70413	Acessório opcional indicado na ficha.
Mangueira retrátil opcional	E70113	Acessório opcional indicado na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), conforme identificação dos condutores marrom: AS-i + e azul: AS-i −.

Conexões

Elétrica Condutor de ligação com cabo de 5 m, diâmetro de 4,3 mm e seção transversal de 2 × 0,5 mm². Marrom: AS-i +; azul: AS-i −. Capacidade de carga por módulo/slot: 4 A. Classe de proteção III.

Processo Terminal para conexão de cabo plano AS-Interface. A ficha não especifica uma conexão de processo mecânica nem compatibilidade com conectores de outros padrões.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação de cabo plano em rede AS-i, dentro da capacidade de 4 A e da faixa de temperatura especificada.	✓	A ficha identifica o produto como terminal para cabo plano AS-Interface e informa capacidade de carga de 4 A e temperatura ambiente de −25...75 °C.
Aplicação que exige proteção IP67.	✓	O grau de proteção informado para o produto é IP67; a montagem deve manter as condições de vedação previstas.
Rede diferente de AS-Interface ou protocolo não identificado na ficha.	✗	A compatibilidade documentada é com AS-Interface; a ficha não declara compatibilidade com outras redes.
Cabo plano terminando no distribuidor sem vedação da extremidade.	✗	A ficha orienta que o cabo plano não termine no distribuidor e que seja utilizada uma terminação de cabo plano ou mangueira retrátil para vedar.

INSTALAÇÃO

Como instalar o Terminal para Cabo Plano AS-Interface ifm E70599, cabo de 5 m, IP67, 4 A

Confirme que a instalação utiliza cabo plano da rede AS-Interface e que os requisitos elétricos estão dentro dos valores especificados.
Verifique o comprimento de 5 m, o diâmetro de 4,3 mm e a seção transversal de 2 × 0,5 mm² para compatibilidade com o projeto.
Identifique os condutores antes da conexão: marrom corresponde a AS-i + e azul a AS-i −.
Instale o terminal no cabo plano conforme as instruções do fabricante; consulte a folha de dados para o procedimento detalhado, pois a ficha fornecida não descreve a sequência mecânica de montagem.
Não deixe o cabo plano terminar no distribuidor. Utilize uma terminação de cabo plano E70413 ou uma mangueira retrátil E70113 para vedar, conforme a necessidade da instalação.
Respeite o torque máximo indicado, inferior a 1,65 Nm, e verifique se a montagem mantém as condições de proteção requeridas.

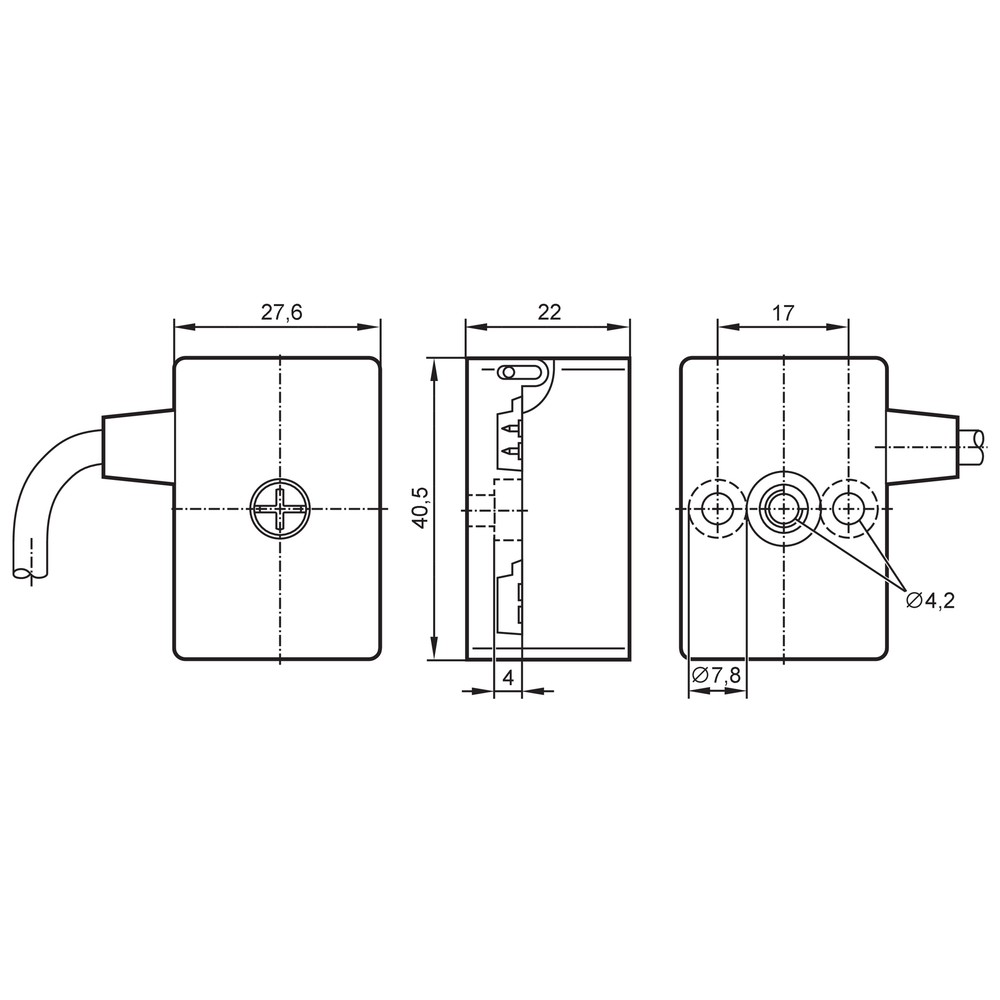

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação AS-i não é estabelecida após a instalação.	Polaridade dos condutores invertida ou conexão incorreta.	Com a instalação desenergizada conforme os procedimentos aplicáveis, confira a identificação dos fios: marrom em AS-i + e azul em AS-i −.
Há entrada de umidade ou perda da vedação na extremidade do cabo plano.	Cabo plano terminado no distribuidor sem o elemento de vedação indicado.	Inspecione a extremidade e confirme se foi utilizada terminação de cabo plano ou mangueira retrátil para vedar.
O terminal apresenta dano ou deformação após a montagem.	Possível aperto acima do limite informado.	Revise o procedimento e a ferramenta de aperto utilizados; a ficha especifica torque máximo inferior a 1,65 Nm.
A instalação não atende ao requisito de corrente previsto.	A capacidade de carga do componente pode ter sido excedida.	Compare a corrente requerida pelo circuito com o limite de 4 A informado para o produto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E70599 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E70599 e para que serve?

É um terminal com condutor de ligação para cabo plano da rede AS-Interface. A ficha especifica cabo de 5 m e capacidade de carga de 4 A.

O E70599 é compatível com qual rede e como identifico os fios?

A compatibilidade documentada é com AS-Interface (AS-i). O fio marrom é AS-i + e o azul é AS-i −.

O que vem na embalagem?

A ficha informa uma peça por embalagem. Não declara outros acessórios incluídos; E70413 e E70113 são listados como acessórios opcionais.

Posso usar este terminal em uma rede diferente de AS-i?

A ficha identifica o E70599 para AS-Interface e não declara compatibilidade com outras redes. Para outra tecnologia, confirme a seleção com a documentação do fabricante.

Serve para uma aplicação que precisa de mais de 4 A?

Não é indicado quando a necessidade ultrapassa a capacidade de carga informada de 4 A. Selecione um componente cuja capacidade atenda ao requisito do circuito.

A rede AS-i não comunica depois da montagem: o que devo verificar antes de trocar o terminal?

Confira primeiro a polaridade e a conexão dos condutores: marrom em AS-i + e azul em AS-i −. Verifique também se a montagem corresponde às instruções do fabricante.

O que verificar se houver umidade na extremidade do cabo plano?

Confira se a extremidade foi vedada com uma terminação de cabo plano ou mangueira retrátil. A ficha orienta que o cabo plano não termine no distribuidor.

É melhor comprar o terminal completo ou os acessórios de vedação separadamente?

O E70599 é o terminal com condutor de ligação; a ficha lista E70413 e E70113 como acessórios opcionais para vedação. A necessidade desses itens depende da configuração de instalação, e a ficha não declara que estejam incluídos.

Que cuidado devo ter no aperto durante a instalação?

Respeite o torque máximo informado, inferior a 1,65 Nm. Consulte a folha de dados do fabricante para o procedimento completo de montagem.

O cabo pode terminar diretamente no distribuidor?

Não. A ficha orienta usar uma terminação de cabo plano ou uma mangueira retrátil para vedar a extremidade.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de rede indicada para o terminal E70599. (Ref.: Modelo AS-i)

AS-i +

Identificação do condutor positivo da conexão AS-i; no produto, corresponde ao fio marrom. (Ref.: Conexão)

AS-i −

Identificação do condutor negativo da conexão AS-i; no produto, corresponde ao fio azul. (Ref.: Conexão)

IP67

Grau de proteção declarado para o produto. (Ref.: Proteção IP)

Seção transversal

Área da seção dos condutores do cabo; neste produto, 2 × 0,5 mm². (Ref.: Conexão elétrica)
