Terminal Cabo Plano AS-Interface IFM E70598 2m

Pré-visualizar: E70598 IFM - Terminal para Cabo Plano AS-Interface Conexão de cabos AS-i 2m IP67

E70598 IFM - Terminal para Cabo Plano AS-Interface Conexão de cabos AS-i 2m IP67

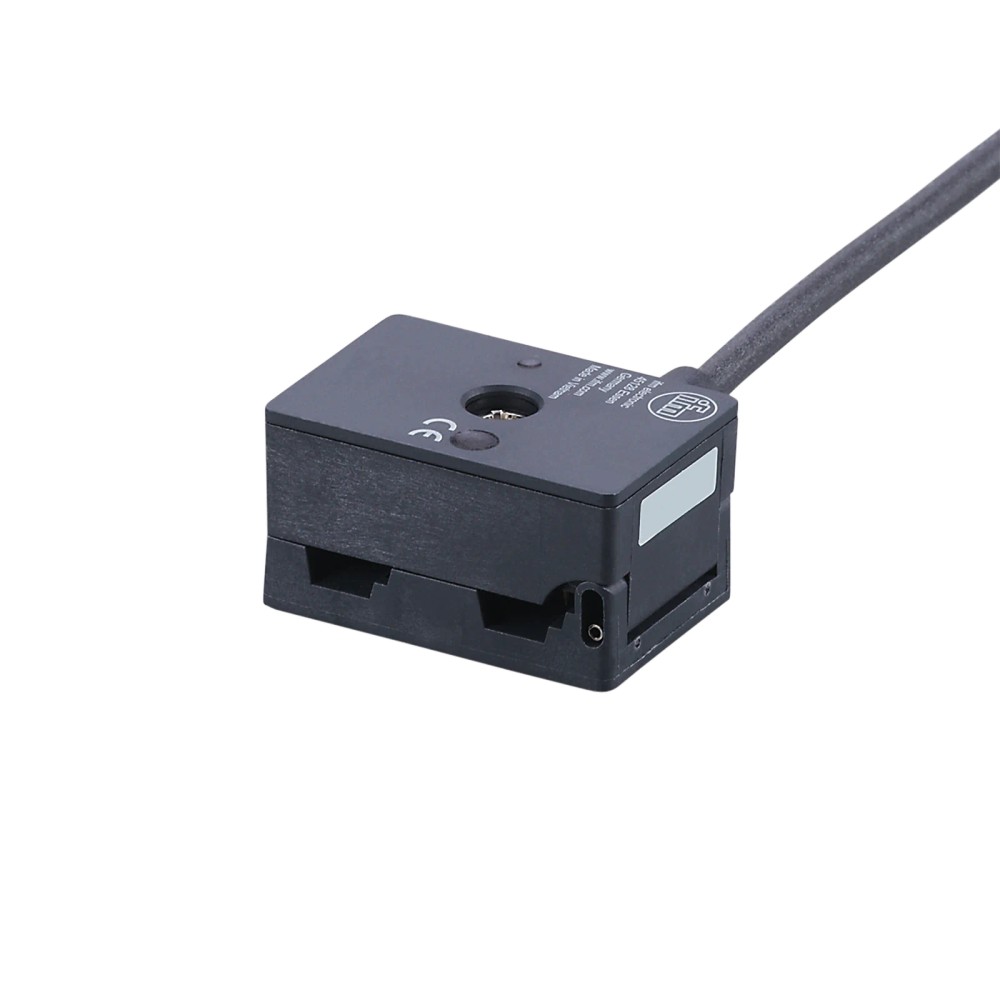

Imagem meramente ilustrativa

R$ 249,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70598
EAN: 4021179323840
NCM do produto: 85444200

Destaques do Produto Aplicação Cabo plano...mais

Fechar menu

Saiba mais sobre: "E70598 IFM - Terminal para Cabo Plano AS-Interface Conexão de cabos AS-i 2m IP67"

Destaques do Produto

Aplicação

Cabo plano AS-Interface

Comprimento do cabo

2 m

Grau de proteção

IP67

Capacidade de carga

4 A por módulo/slot

Conexão elétrica

2 x 0,5 mm²; cabo Ø 4,3 mm

Temperatura ambiente

-25...75 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal para cabo plano AS-Interface IFM E70598, cabo de 2 m, IP67

O IFM E70598 é um terminal para cabo plano AS-Interface, fornecido com condutor de ligação de 2 m. Destina-se a conexões em sistemas AS-i e possui grau de proteção IP67. O cabo tem diâmetro de 4,3 mm e a capacidade de carga especificada é de 4 A por módulo/slot.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Terminal para cabo plano AS-Interface
Modelo	AS-i
Comprimento do cabo	2 m
Diâmetro do cabo	4,3 mm
Seção dos condutores	2 x 0,5 mm²
Grau de proteção	IP67
Capacidade de carga por módulo/slot	4 A
Temperatura ambiente	-25...75 °C
Classe de proteção	III
Certificações	CE, cULus LISTED, UKCA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que utilizam cabo plano AS-Interface e requerem um terminal com condutor de ligação de 2 m.
Aplicações em que os requisitos elétricos e ambientais estejam dentro dos dados informados: carga de até 4 A por módulo/slot e temperatura ambiente de -25...75 °C.

⚠ Considere outro se precisa de:

Não selecione para uma instalação que exija comprimento de cabo diferente de 2 m sem confirmar a adequação do conjunto.
Não use quando a carga por módulo/slot exceder 4 A ou quando a temperatura ambiente estiver fora de -25...75 °C.
Não trate o produto como um dispositivo de comunicação ou como um módulo AS-i: a ficha o identifica como terminal para cabo plano e condutor de ligação.

APLICAÇÕES E USO

Uso em instalações com cabo plano AS-Interface que necessitem de um terminal com condutor de ligação de 2 m; esta finalidade é indicada na descrição do produto.
Pode ser considerado em ambientes cuja temperatura esteja entre -25 e 75 °C e nos quais o grau de proteção IP67 atenda aos requisitos da instalação; valide também as condições de montagem no datasheet.
A compatibilidade com um dispositivo AS-i específico não está listada na ficha; confirme a interface e a configuração do sistema antes da integração.
A ficha não informa condições de instalação submersa, raio mínimo de curvatura ou uso em movimento contínuo; não presuma adequação a essas condições.

COMO ESCOLHER

Antes de comprar o Terminal para cabo plano AS-Interface IFM E70598, cabo de 2 m, IP67, verifique estes pontos:

Escolha o E70598

Quando a instalação utiliza cabo plano AS-Interface, requer o terminal com cabo de 2 m e atende aos limites informados de 4 A por módulo/slot e -25...75 °C.

Verifique outra opção ou consulte o fabricante

Se forem necessários outro comprimento, outra configuração de conexão ou características não indicadas na ficha, confirme a compatibilidade no datasheet ou com a IFM antes da compra. A ficha não especifica alternativas de versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Terminal para cabo plano AS-Interface	Descrição do produto na ficha.
Modelo	AS-i	Modelo informado para o produto.
Aplicação	Cabo plano AS-Interface	Aplicação declarada no anúncio.
Descrição funcional	Terminal para cabo plano AS-Interface; condutor de ligação	Descrição do anúncio; não especifica dispositivos compatíveis.
Quantidade por embalagem	1 peça	Unidade declarada por embalagem.

Dados elétricos e conexão
Conexão elétrica	Cabo de 2 m, Ø 4,3 mm; 2 x 0,5 mm²	Configuração do condutor de ligação informada na ficha.
Capacidade de carga por módulo/slot	4 A	Valor declarado por módulo/slot; não exceder sem confirmação do fabricante.
Torque máximo de aperto	< 1,65 Nm	Limite máximo de aperto informado para a conexão.
Classe de proteção	III	Classificação de proteção elétrica declarada.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção especificado para o produto.
Temperatura ambiente	-25...75 °C	Faixa ambiente declarada para operação.

Dados mecânicos e materiais
Material do invólucro	PBT / PC	Materiais declarados para o invólucro.
Material do parafuso	1.4305 (aço inoxidável / 303)	Material declarado para o parafuso.
Peso	108,1 g	Massa informada no dataset do produto.

Certificações e identificação comercial
Certificações	CE, cULus LISTED, UKCA	Aprovações e marcações listadas na ficha.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part number	E70598	Identificação do produto.
GTIN	4021179323840	Identificador comercial informado.
NCM	8544.42.00	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• Destinado a instalações com cabo plano AS-Interface (AS-i). A ficha não identifica protocolos ou dispositivos específicos compatíveis.

Conexões

Elétrica Condutor de ligação com cabo de 2 m, diâmetro de 4,3 mm e 2 x 0,5 mm². Capacidade de carga especificada: 4 A por módulo/slot. Torque máximo de aperto: < 1,65 Nm.

Processo Não possui conexão de processo especificada; é um terminal para cabo plano AS-Interface.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com cabo plano AS-Interface, cabo de ligação de 2 m e requisitos elétricos dentro dos dados da ficha.	✓	O produto é identificado como terminal para cabo plano AS-Interface e sua conexão elétrica é informada como cabo de 2 m, 2 x 0,5 mm².
Aplicação com temperatura ambiente entre -25 e 75 °C, respeitando os demais requisitos especificados.	✓	Essa é a faixa de temperatura ambiente declarada para o produto.
Aplicação que exige carga superior a 4 A por módulo/slot.	✗	A capacidade de carga informada é 4 A por módulo/slot; a ficha não valida valores superiores.
Aplicação que exige cabo de ligação com comprimento diferente de 2 m.	✗	A ficha especifica cabo de 2 m; não confirma outra configuração de comprimento.
Conexão a um dispositivo ou protocolo específico não identificado na ficha.	✗	A documentação fornecida não relaciona dispositivos ou protocolos específicos; confirme a compatibilidade no datasheet do fabricante.

INSTALAÇÃO

Como instalar o Terminal para cabo plano AS-Interface IFM E70598, cabo de 2 m, IP67

Confirme que a instalação utiliza cabo plano AS-Interface e que o terminal de 2 m atende ao arranjo previsto.
Verifique a compatibilidade elétrica e mecânica com o sistema e os componentes envolvidos no datasheet do fabricante.
Inspecione o cabo, o invólucro e o parafuso antes da montagem; não instale componentes danificados.
Monte o terminal conforme as instruções e o desenho do fabricante, sem exceder o torque máximo de aperto especificado.
Confira o assentamento e a conexão do cabo plano conforme o procedimento de instalação aplicável ao sistema AS-i.
Após a montagem, verifique a conexão e o funcionamento do sistema conforme os procedimentos da instalação; respeite os limites ambientais e elétricos da ficha.

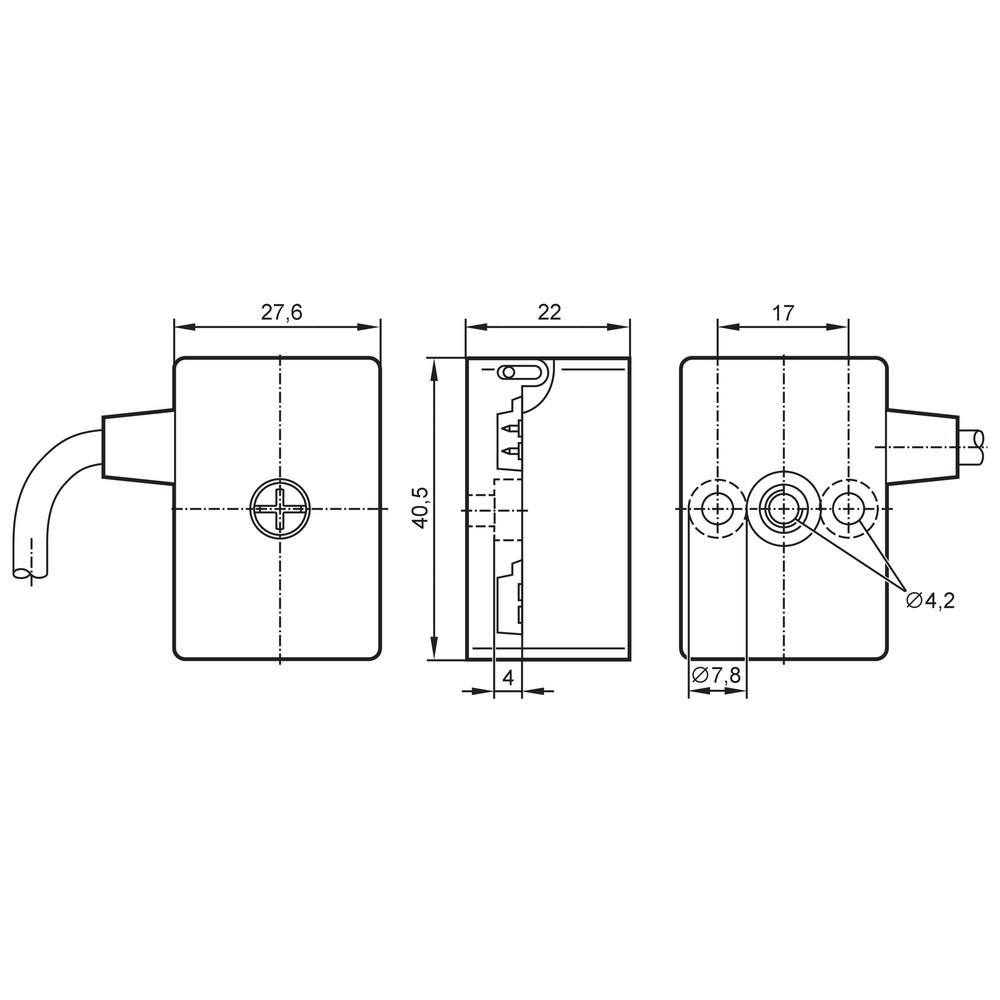

Desenho Dimensional

ACESSÓRIOS

Mangueira retrátil opcional E70113 — não indicada como inclusa.
Terminação do cabo plano opcional E70413 — não indicada como inclusa.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema AS-i não estabelece a conexão esperada após a montagem.	Conexão incorreta, assentamento inadequado ou incompatibilidade do terminal com a configuração da instalação.	Confirme que a instalação utiliza cabo plano AS-i, inspecione o assentamento e revise a configuração e as instruções do fabricante.
A conexão apresenta aquecimento ou interrupções sob carga.	Carga acima do limite especificado ou conexão elétrica inadequada.	Verifique a corrente por módulo/slot, que não deve exceder 4 A segundo a ficha, e inspecione a conexão e o cabo.
Há sinais de infiltração ou falha após exposição ambiental.	Dano, montagem inadequada ou condição de uso incompatível com a proteção especificada.	Inspecione o invólucro e a montagem; confirme que o produto está íntegro e que as condições atendem à classificação IP67 e ao datasheet.
O cabo ou a conexão apresenta dano após a instalação.	Esforço mecânico ou aperto acima do limite especificado.	Inspecione o cabo e o conjunto e confirme que o torque aplicado foi inferior a 1,65 Nm; consulte o fabricante para critérios adicionais de montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E70598 (Datasheet) Desenho em escala E70598 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E70598 e para que serve?

É um terminal para cabo plano AS-Interface com condutor de ligação. A ficha informa cabo de 2 m e grau de proteção IP67.

Qual é a conexão elétrica e o que acompanha a embalagem?

A conexão é um cabo de 2 m, Ø 4,3 mm, com 2 x 0,5 mm². A embalagem é especificada como uma peça; acessórios opcionais não são indicados como inclusos.

O E70598 serve para uma carga acima de 4 A por módulo/slot?

A ficha especifica capacidade de carga de 4 A por módulo/slot e não valida valores superiores. Para uma carga maior, confirme outro componente com o fabricante.

Posso usar este terminal em temperatura ambiente abaixo de -25 °C ou acima de 75 °C?

A faixa informada é de -25 a 75 °C. A ficha não valida operação fora desses limites.

O sistema não conecta depois da instalação; o que devo verificar antes de trocar o terminal?

Verifique se a aplicação utiliza cabo plano AS-i e se o terminal está corretamente assentado e conectado. Consulte também a configuração do sistema e as instruções do fabricante.

A conexão aquece ou falha quando o equipamento está em operação; qual é a causa possível?

Uma possibilidade é exceder a capacidade especificada de 4 A por módulo/slot ou haver uma conexão inadequada. Meça a carga e inspecione a conexão antes de substituir o componente.

Este produto pode ser usado com qualquer protocolo ou dispositivo industrial?

Não há uma lista de dispositivos ou protocolos específicos na ficha; o produto é identificado para cabo plano AS-Interface. Confirme a compatibilidade do sistema no datasheet ou com a IFM.

Existe uma versão do E70598 com outro comprimento de cabo?

A ficha deste produto informa cabo de 2 m e não relaciona outra versão. Se precisar de outro comprimento, consulte a IFM antes de selecionar.

Que cuidado devo ter ao apertar o terminal?

Não exceda o torque máximo de aperto informado, inferior a 1,65 Nm. Para os demais detalhes de montagem, siga o datasheet do fabricante.

O E70113 e o E70413 acompanham o E70598?

Não há indicação de que esses acessórios acompanhem o produto. A ficha os lista como opcionais: mangueira retrátil E70113 e terminação do cabo plano E70413.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Sistema de interface indicado para a aplicação do terminal em cabo plano (Ref.: Modelo AS-i; aplicação: cabo plano AS-Interface).

IP67

Grau de proteção declarado para o produto (Ref.: Grau de proteção IP67).

Classe de proteção III

Classificação de proteção elétrica indicada na ficha do produto (Ref.: Classe de proteção III).

Capacidade de carga por módulo/slot

Corrente de carga especificada para cada módulo/slot; não deve ser excedida sem validação do fabricante (Ref.: 4 A).

Torque de aperto

Limite de torque informado para o aperto da conexão (Ref.: < 1,65 Nm).
