E70586 IFM - Terminal para Cabo Plano AS-Interface Conexão AS-i M12 IP67

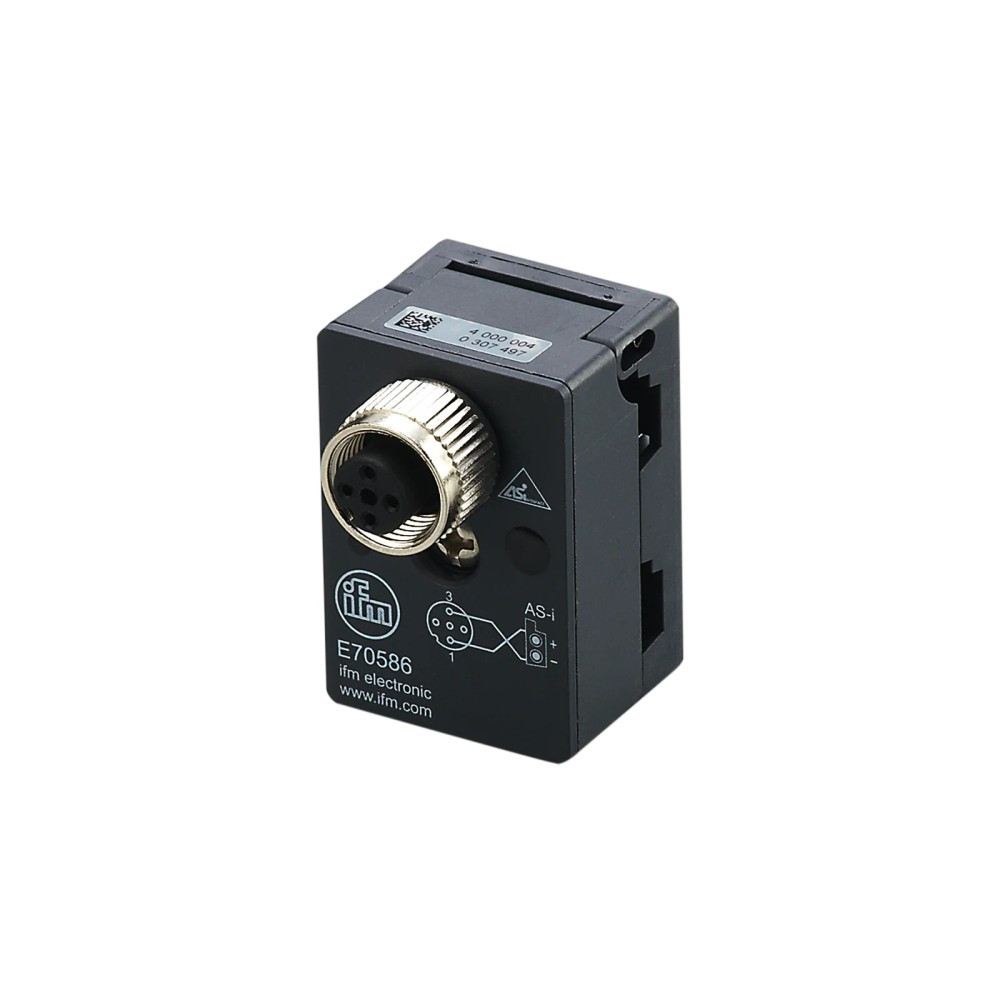

Imagem meramente ilustrativa

R$ 153,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70586
EAN: 4021179290593
NCM do produto: 85369090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "E70586 IFM - Terminal para Cabo Plano AS-Interface Conexão AS-i M12 IP67"

Destaques do Produto

Tecnologia

AS-Interface (AS-i)

Conexão

M12, codificação A

Proteção

IP67

Capacidade de carga total

4 A

Faixa de temperatura ambiente

−25 a 75 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal para Cabo Plano AS-Interface ifm E70586, conexão M12 A, IP67

O ifm E70586 é um terminal para cabo plano destinado a conexões em sistemas AS-Interface (AS-i). Possui conexão elétrica M12 com codificação A e grau de proteção IP67. A pinagem indicada é 1: AS-i + e 3: AS-i −. O cabo plano não deve terminar no distribuidor; para vedar a extremidade, a ficha recomenda uma terminação de cabo plano ou tubo retrátil.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Terminal para cabo plano
Tecnologia / aplicação	AS-Interface (AS-i)
Conexão elétrica	M12; codificação A
Grau de proteção	IP67
Pinagem	Pino 1: AS-i +; pino 3: AS-i −
Capacidade de carga total	4 A
Temperatura ambiente	−25 a 75 °C
Materiais	PBT / PC
Torque máximo de aperto	1,65 Nm
Peso e embalagem	54 g; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de cabo plano em sistemas AS-Interface que utilizem a interface M12 com codificação A e respeitem as especificações elétricas e ambientais informadas.
Aplicações com temperatura ambiente dentro da faixa de −25 a 75 °C e necessidade de grau de proteção IP67, observadas as condições de montagem e vedação.

⚠ Considere outro se precisa de:

Não deixar a extremidade do cabo plano terminar no distribuidor sem vedação; a ficha orienta usar uma terminação de cabo plano ou tubo retrátil.
Não exceder a capacidade de carga total de 4 A nem o torque máximo de aperto de 1,65 Nm.

APLICAÇÕES E USO

Uso em conexões de cabo plano de sistemas AS-Interface, com interface M12 codificação A; essa aplicação decorre diretamente da identificação e tecnologia informadas na ficha.
Instalações que operem na faixa ambiente especificada de −25 a 75 °C e que requeiram o grau de proteção IP67, desde que a montagem e a vedação da extremidade do cabo sejam realizadas conforme as orientações do fabricante.
A ficha não especifica modelos de distribuidores compatíveis, comprimentos de cabo, raio de curvatura ou condições detalhadas de instalação; confirme esses pontos na documentação do fabricante antes de projetar a montagem.

COMO ESCOLHER

Antes de comprar o Terminal para Cabo Plano AS-Interface ifm E70586, conexão M12 A, IP67, verifique estes pontos:

Escolha o E70586

Quando a aplicação for AS-i e exigir um terminal para cabo plano com conexão M12 codificação A, respeitando a capacidade de carga total de 4 A, a faixa ambiente de −25 a 75 °C e as condições de montagem para IP67.

Verifique outra configuração

Procure uma opção diferente se a aplicação exigir protocolo, conexão, capacidade elétrica ou condições ambientais diferentes das especificadas. A ficha não detalha compatibilidade com outros protocolos ou interfaces.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Terminal para cabo plano	Classificação informada para o componente.
Tecnologia / aplicação	AS-Interface (AS-i)	Sistema de aplicação indicado na ficha.
Descrição funcional	Terminal para cabo plano AS-Interface; conexão	Descrição do produto no anúncio.
Categoria	Acessórios	Categoria comercial informada.

Dados elétricos e conexão
Conexão elétrica	M12; codificação A	Tipo e codificação da conexão elétrica informados.
Função elétrica	AS-i	Função elétrica indicada na ficha.
Pinagem	1: AS-i +; 3: AS-i −	Atribuição dos pinos indicada para a conexão.
Orientação do pino de codificação	Parte inferior à esquerda	Referência de orientação informada junto à pinagem.
Capacidade de carga total	4 A	Limite total indicado na ficha.
Classe de proteção	III	Classe de proteção elétrica declarada.
Torque máximo de aperto	1,65 Nm	Valor máximo informado para o aperto.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto; a ficha não detalha condições adicionais de montagem.
Temperatura ambiente	−25 a 75 °C	Faixa de temperatura ambiente informada.
Observação de vedação do cabo	O cabo plano não pode terminar no distribuidor; utilizar uma terminação de cabo plano ou um tubo retrátil para vedar.	Orientação expressa da ficha para vedar a extremidade do cabo.

Dados mecânicos e materiais
Materiais	PBT / PC	Materiais informados para o produto.
Peso	54 g	Peso cadastrado para o item.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conformidade e identificação comercial
Aprovações	CE; cULus; UKCA	Aprovações listadas na descrição do anúncio.
Marca	ifm	Fabricante indicado no anúncio.
SKU / part number	E70586	Identificação do produto.
GTIN	4021179290593	Código global de identificação informado.
NCM	8536.90.90	Classificação fiscal cadastrada.

Acessórios e alternativas informadas
Terminação de cabo plano opcional	E70413	Acessório opcional indicado para vedar o cabo plano.
Tubo retrátil opcional	E70113	Alternativa de vedação indicada na ficha.
Produto alternativo informado	E75005	Código listado como produto alternativo; a ficha não detalha diferenças ou equivalência.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i). A ficha não declara compatibilidade com outros protocolos.

Conexões

Elétrica M12, codificação A. Pinagem informada: pino 1 AS-i + e pino 3 AS-i −. Classe de proteção III; capacidade de carga total de 4 A.

Processo Não se aplica: o produto é um terminal elétrico para cabo plano, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação em aplicação AS-i com conexão M12 codificação A e valores dentro dos limites especificados.	✓	A tecnologia AS-i e a conexão M12 codificação A constam na ficha do produto.
Aplicação que exige carga total superior a 4 A.	✗	A capacidade de carga total informada é 4 A.
Instalação em que a extremidade do cabo plano fica sem vedação no distribuidor.	✗	A ficha orienta que o cabo plano não termine no distribuidor sem uma terminação de cabo plano ou tubo retrátil.
Aplicação fora da faixa ambiente de −25 a 75 °C.	✗	A temperatura ambiente especificada para o produto é de −25 a 75 °C.

INSTALAÇÃO

Como instalar o Terminal para Cabo Plano AS-Interface ifm E70586, conexão M12 A, IP67

Confirme que a aplicação utiliza AS-Interface e que a conexão requerida é M12 codificação A.
Verifique a pinagem indicada: pino 1 para AS-i + e pino 3 para AS-i −; considere a orientação do pino de codificação indicada na ficha.
Prepare o cabo plano e o ponto de conexão conforme as instruções do fabricante; a ficha fornecida não detalha o procedimento de preparação.
Conecte o terminal sem exceder o torque máximo de aperto de 1,65 Nm.
Não deixe o cabo plano terminar no distribuidor sem vedação.
Vede a extremidade do cabo plano com uma terminação E70413 ou tubo retrátil E70113, acessórios opcionais indicados na ficha.

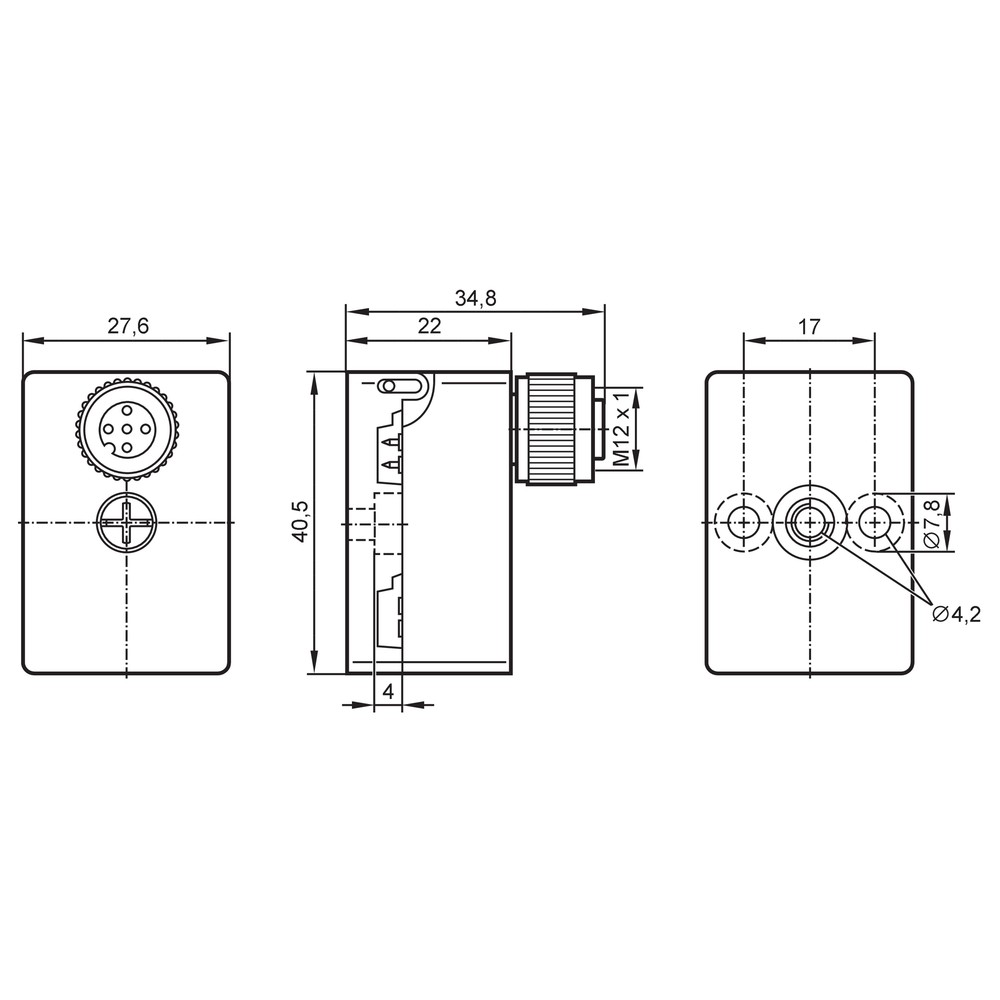

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação AS-i não é estabelecida após a montagem.	Possível inversão ou conexão incorreta dos condutores AS-i + e AS-i −.	Com a instalação desenergizada e seguindo os procedimentos de segurança aplicáveis, confira a ligação nos pinos 1 (AS-i +) e 3 (AS-i −).
A extremidade do cabo apresenta entrada de umidade ou não fica vedada.	O cabo plano terminou no distribuidor sem a terminação ou o tubo retrátil recomendados.	Inspecione a extremidade do cabo e confirme a presença e a instalação do elemento de vedação indicado na ficha.
A conexão apresenta dano ou aperto inadequado.	O torque aplicado pode ter ultrapassado o máximo especificado.	Confira o procedimento e o torque de montagem registrados; o limite informado para o produto é 1,65 Nm.
O produto não opera como esperado em determinada condição ambiental.	A temperatura ambiente pode estar fora da faixa especificada para o terminal.	Meça ou consulte a temperatura no local de instalação e compare com a faixa de −25 a 75 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E70586 em português (Datasheet) Desenho em escala E70586 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E70586 e para que serve?

É um terminal para cabo plano destinado a conexões em sistemas AS-Interface. A conexão elétrica é M12 com codificação A.

Qual é a pinagem e qual conexão devo prever?

A ficha indica M12 codificação A, com pino 1 para AS-i + e pino 3 para AS-i −. A orientação do pino de codificação é na parte inferior à esquerda.

O produto acompanha a terminação E70413 ou o tubo retrátil E70113?

A ficha lista E70413 e E70113 como acessórios opcionais, não como itens inclusos. A embalagem do produto é informada como 1 peça.

Posso deixar o cabo plano terminar no distribuidor sem vedação?

Não. A ficha orienta que o cabo plano não termine no distribuidor sem vedação; use uma terminação de cabo plano ou um tubo retrátil.

Posso usar este terminal em uma aplicação com carga total acima de 4 A?

Não, a capacidade de carga total informada é 4 A. Para uma necessidade superior, selecione uma solução cuja especificação elétrica atenda à aplicação.

A ficha confirma compatibilidade com protocolos diferentes de AS-i?

Não. A tecnologia declarada é AS-Interface (AS-i), e a ficha não informa compatibilidade com outros protocolos.

O que verificar se a comunicação AS-i não funcionar depois da montagem?

Confira a pinagem: pino 1 para AS-i + e pino 3 para AS-i −. Verifique também se a conexão está montada corretamente antes de substituir o componente.

O que pode causar falta de vedação na extremidade do cabo?

Uma causa possível é deixar o cabo plano terminar no distribuidor sem o elemento de vedação recomendado. Inspecione a extremidade e confirme o uso de uma terminação ou tubo retrátil.

Como escolher entre o E70586 e um dos acessórios de vedação?

O E70586 é o terminal para cabo plano; E70413 e E70113 são listados como acessórios opcionais de vedação. A ficha não detalha diferenças de aplicação entre os dois acessórios, portanto consulte a documentação do fabricante para selecionar o adequado.

Qual torque devo aplicar na montagem?

Não exceda 1,65 Nm, valor máximo de aperto informado na ficha. Para o procedimento completo de instalação, consulte a folha de dados do fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de comunicação indicada para a aplicação do terminal. (Ref.: Tecnologia / aplicação: AS-Interface)

M12

Tipo de conexão elétrica informado para o produto. (Ref.: Conexão elétrica: M12)

Codificação A

Codificação indicada para a conexão M12 do terminal. (Ref.: Conexão elétrica: M12; codificação A)

IP67

Grau de proteção declarado na ficha do produto. (Ref.: Grau de proteção: IP67)

AS-i + / AS-i −

Identificações de polaridade atribuídas aos pinos 1 e 3, respectivamente. (Ref.: Pinagem: 1: AS-i +; 3: AS-i −)
