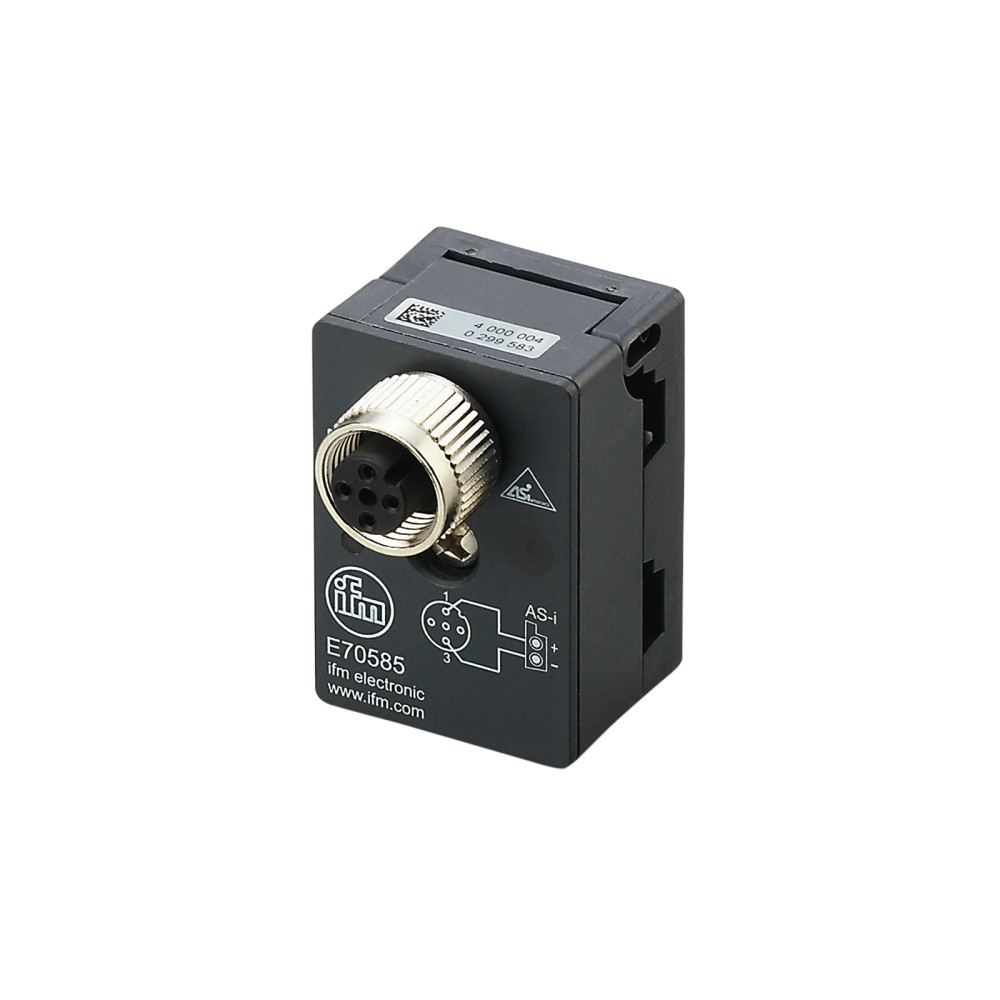

Terminal para Cabo Plano AS-Interface IFM E70585

Pré-visualizar: E70585 IFM - Terminal para Cabo Plano AS-Interface Conexão de Módulos AS-i IP67 M12

E70585 IFM - Terminal para Cabo Plano AS-Interface Conexão de Módulos AS-i IP67 M12

Imagem meramente ilustrativa

R$ 153,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70585
EAN: 4021179290586
NCM do produto: 85369090

Destaques do Produto Aplicação Cabo plano...mais

Fechar menu

Saiba mais sobre: "E70585 IFM - Terminal para Cabo Plano AS-Interface Conexão de Módulos AS-i IP67 M12"

Destaques do Produto

Aplicação

Cabo plano AS-Interface

Conexão

M12, codificação A

Carga total

4 A

Proteção

IP67

Temperatura de operação

-25 a 75 °C

Identificação

E70585

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal para cabo plano AS-Interface IFM E70585 — conexão M12

O IFM E70585 é um terminal para cabo plano AS-Interface (AS-i), destinado à conexão de módulos AS-i. Possui conexão elétrica M12 com codificação A e grau de proteção IP67. A carga total especificada é de 4 A, e a faixa de temperatura de operação informada é de -25 a 75 °C.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	E70585
Tipo	Terminal para cabo plano AS-Interface
Função elétrica	AS-i
Conexão elétrica	M12, codificação A
Grau de proteção	IP67
Capacidade de carga total	4 A
Faixa de temperatura	-25 a 75 °C
Material	PBT / PC
Peso	53,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de módulos AS-i em aplicação com cabo plano AS-Interface, respeitando a conexão M12 com codificação A e os limites elétricos e ambientais especificados.
Instalações que requeiram grau de proteção IP67, desde que a montagem e as conexões sejam realizadas conforme as instruções do fabricante.

⚠ Considere outro se precisa de:

Não selecione para uma conexão que exija tipo ou codificação de conector diferente de M12 codificação A.
Não utilize em condições fora da faixa de temperatura informada de -25 a 75 °C ou acima da capacidade de carga total de 4 A.

APLICAÇÕES E USO

Uso em sistemas AS-Interface com cabo plano, para conexão de módulos AS-i conforme a descrição de catálogo. A compatibilidade mecânica específica deve ser conferida no datasheet.
Instalações em que o conector M12 codificação A seja compatível e a carga total não ultrapasse 4 A.
Aplicações em ambientes cuja temperatura de operação esteja entre -25 e 75 °C e que requeiram o grau de proteção IP67, com montagem adequada. As condições específicas de exposição devem ser validadas na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Terminal para cabo plano AS-Interface IFM E70585 — conexão M12, verifique estes pontos:

Escolha o E70585

Quando a aplicação requer um terminal para cabo plano AS-i com conexão M12 codificação A, grau de proteção IP67 e carga total dentro de 4 A.

Verifique outra opção

Se a conexão requerida não for M12 codificação A, se a carga total exceder 4 A ou se a temperatura de operação estiver fora de -25 a 75 °C, confirme no datasheet se outro modelo atende aos requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Terminal para cabo plano AS-Interface	Identificação do componente na ficha do produto.
Modelo	FC Splitter AS-i M12 FC top UL	Designação de modelo informada no catálogo.
Função elétrica	AS-i	Sistema elétrico indicado para aplicação do terminal.
Aplicação	Cabo plano AS-Interface	Tipo de cabo associado ao produto.
Módulos indicados no catálogo	Módulos AS-i M8 e módulos compactos AS-i M12	Descrição de catálogo para conexão direta; conferir a configuração mecânica no datasheet.

Dados elétricos e conexões
Conexão elétrica	M12, codificação A	Tipo e codificação de conexão informados na ficha.
Capacidade de carga total	4 A	Limite total especificado; não exceder na aplicação.
Categoria de isolação	III	Classificação informada nos dados do produto.
Torque	1,65 Nm	Valor especificado para a conexão; aplicar conforme as instruções do fabricante.

Condições ambientais e proteção
Grau de proteção	IP67	Grau informado para o produto; a proteção depende da instalação correta das conexões.
Faixa de temperatura	-25 a 75 °C	Faixa operacional informada na ficha.

Dados mecânicos e materiais
Material	PBT / PC	Materiais informados para o produto.
Peso	53,8 g	Valor informado no catálogo.

Aprovações e identificação comercial
Aprovações	CE, cULus Listed, UKCA	Aprovações e marcações declaradas na ficha.
SKU / Part Number	E70585	Código de identificação do produto.
GTIN	4021179290586	Código global de identificação comercial.
Quantidade na embalagem	1 peça	Quantidade de embalagem informada no catálogo.
Categoria	Acessórios para AS-Interface	Classificação do produto no catálogo.
NCM	8536.90.90	Código fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i).

• O catálogo identifica o produto para conexão direta de módulos AS-i M8 e módulos compactos AS-i M12; confirme a configuração mecânica específica do módulo no datasheet.

Conexões

Elétrica M12, codificação A; função elétrica AS-i; capacidade de carga total especificada de 4 A.

Processo Conexão para cabo plano AS-Interface; não é informada uma conexão de processo para fluidos ou gases.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão de módulos AS-i M8 ou módulos compactos AS-i M12 em sistema AS-i, após confirmação do arranjo mecânico no datasheet.	✓	A descrição de catálogo informa conexão direta desses módulos; a compatibilidade depende também da configuração específica do conjunto.
Aplicação que utiliza M12 com codificação A e permanece dentro dos limites elétricos e ambientais informados.	✓	A ficha especifica M12 codificação A, carga total de 4 A, IP67 e temperatura de -25 a 75 °C.
Aplicação que exige carga total superior a 4 A.	✗	A capacidade de carga total especificada para o produto é 4 A.
Aplicação que exige temperatura de operação fora de -25 a 75 °C.	✗	A faixa de temperatura informada é de -25 a 75 °C.

INSTALAÇÃO

Como instalar o Terminal para cabo plano AS-Interface IFM E70585 — conexão M12

Confirme no datasheet que o E70585, o cabo plano AS-i e o módulo correspondem à configuração da instalação.
Desenergize o sistema antes de realizar a montagem ou desconexão.
Posicione o cabo plano e o terminal conforme a orientação indicada na documentação do fabricante.
Instale e fixe o conjunto sem forçar o cabo ou o conector; siga o procedimento e o torque especificados pelo fabricante.
Conecte o dispositivo pela interface M12 codificação A, verificando o alinhamento antes de acoplar.
Antes de energizar, confira a montagem, a carga total de até 4 A e as condições ambientais previstas.

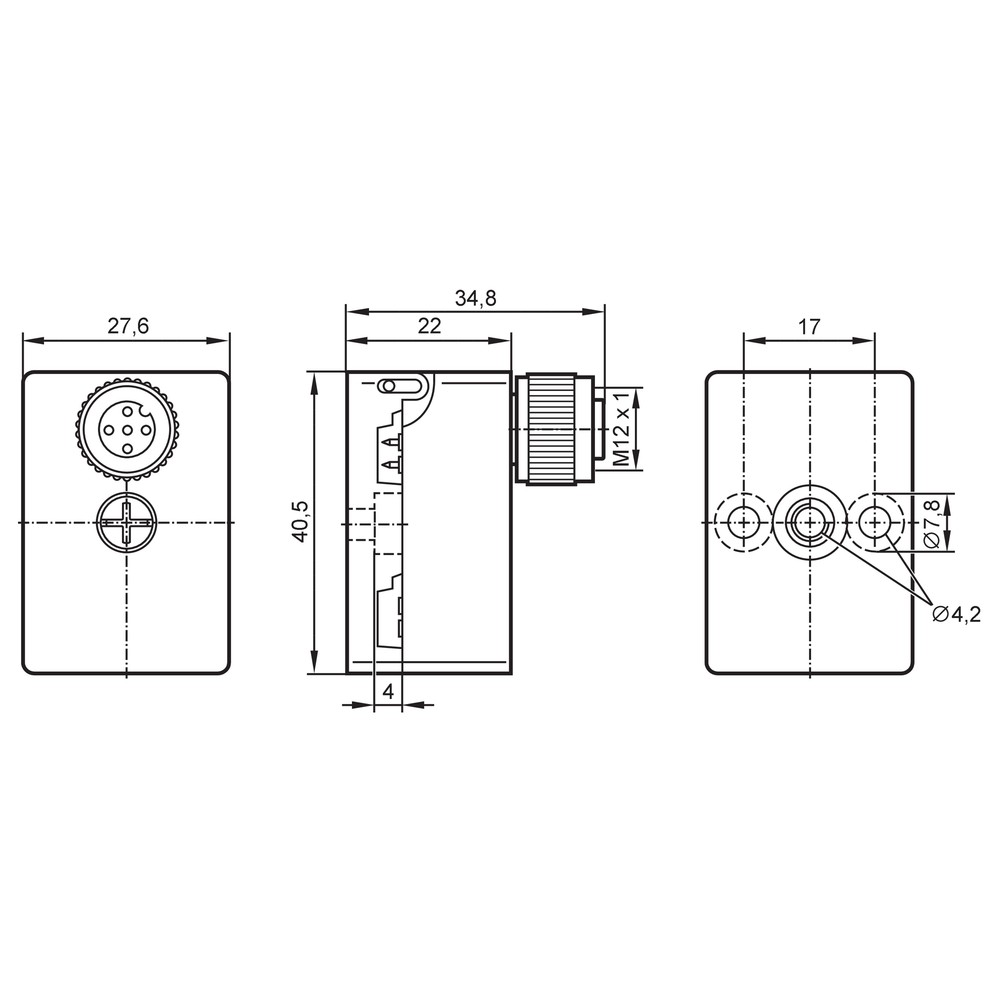

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo conectado não é reconhecido na rede AS-i.	Possível conexão incompleta, desalinhamento ou incompatibilidade na configuração do cabo plano e do módulo.	Desenergize o sistema e confira o assentamento do cabo e do conector, além da compatibilidade da configuração no datasheet.
A conexão apresenta aquecimento ou interrupções sob carga.	A carga total pode exceder o limite especificado ou pode haver conexão elétrica inadequada.	Verifique a carga total, que não deve exceder 4 A, e inspecione o acoplamento e a montagem conforme a documentação.
Há entrada de umidade no conjunto instalado.	A montagem pode não estar vedada corretamente ou a conexão pode estar incompletamente acoplada.	Inspecione o acoplamento e a instalação; confirme que foram montados conforme as instruções para preservar o grau IP67.
O terminal não se encaixa no dispositivo ou a conexão não acopla.	A conexão ou codificação requerida pelo dispositivo pode diferir de M12 codificação A.	Confira a codificação da conexão do dispositivo e compare com a especificação M12 codificação A do E70585.

DOCUMENTAÇÃO TÉCNICA

Datasheet E70585 em português (Datasheet) Desenho em escala E70585 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E70585 e para que serve?

É um terminal para cabo plano AS-Interface destinado à conexão de módulos AS-i. A ficha especifica conexão M12 com codificação A.

Quais módulos podem ser conectados com este terminal?

A descrição de catálogo cita módulos AS-i M8 e módulos compactos AS-i M12. Confirme no datasheet a configuração mecânica específica antes da instalação.

O que acompanha o produto?

A ficha informa embalagem com 1 peça. Não há outros acessórios inclusos especificados.

Posso usar o E70585 com uma conexão M12 de outra codificação?

A conexão informada para o E70585 é M12 codificação A. Se o dispositivo exigir outra codificação, confirme a compatibilidade antes da compra; a ficha não declara compatibilidade com outras codificações.

Posso usar este terminal com carga acima de 4 A?

Não conforme o limite informado: a capacidade de carga total especificada é 4 A. Se a aplicação exigir mais, procure uma solução cuja ficha declare capacidade compatível.

O módulo não aparece na rede; o que devo verificar antes de trocar o terminal?

Verifique se o cabo e o conector estão corretamente assentados e se a configuração do módulo corresponde à aplicação. Consulte o datasheet para confirmar a montagem aplicável.

A conexão aquece ou apresenta falhas; qual é a primeira verificação?

Confira se a carga total está dentro de 4 A e se o acoplamento foi instalado corretamente. Desenergize o sistema antes de inspecionar a conexão.

Como diferenciar este produto do E75005?

A ficha lista o E75005 como produto alternativo, mas não informa as diferenças técnicas entre os modelos. Compare os respectivos datasheets para validar conexão, limites e configuração antes de selecionar.

O E70585 pode ser usado fora da faixa de -25 a 75 °C?

A faixa de temperatura informada é de -25 a 75 °C. Para operação fora desse intervalo, consulte o fabricante sobre a adequação do produto.

Qual cuidado devo ter na instalação do E70585?

Desenergize o sistema, confira a codificação M12 e siga o procedimento de montagem e o torque indicados pelo fabricante. A documentação disponível na ficha é o datasheet do produto.
