Terminal Cabo Plano AS-Interface IFM E70582

Pré-visualizar: E70582 IFM - Terminal Cabo Plano AS-Interface Divisor Tensão AS-i e 24V M12 1m IP67

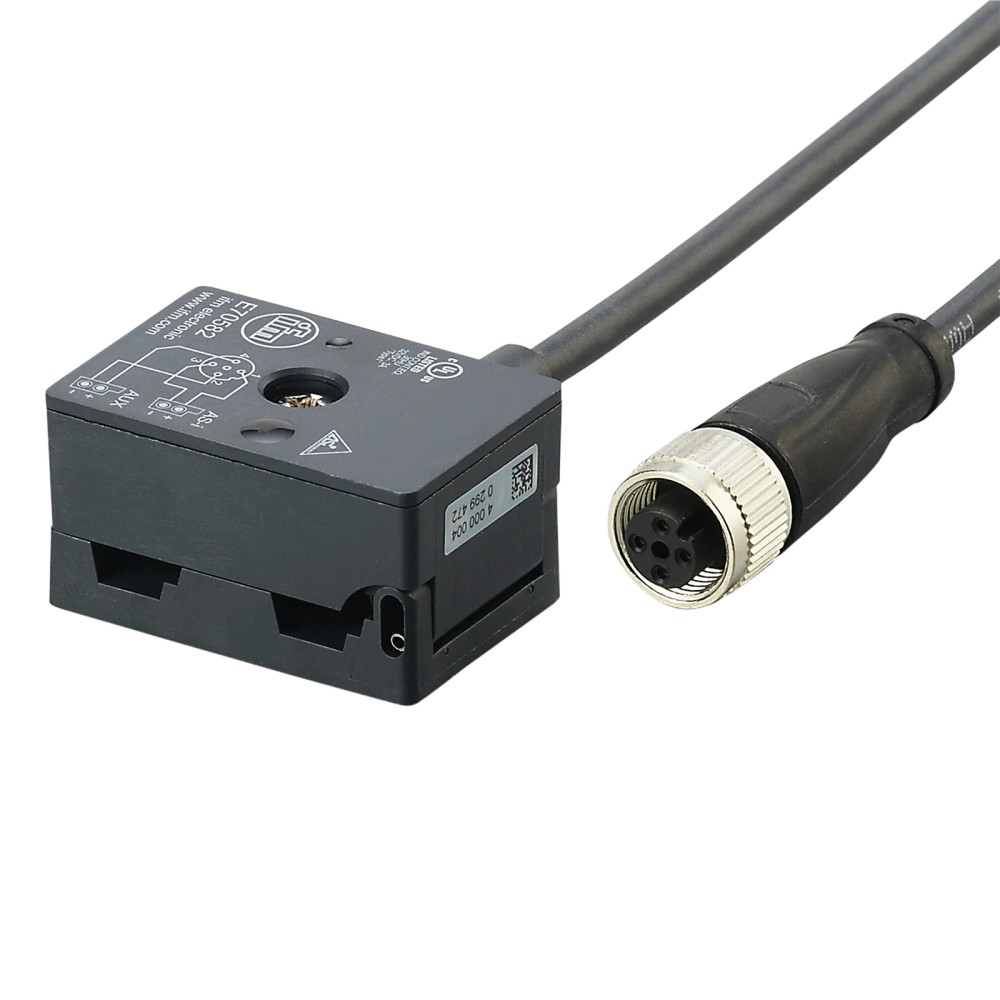

E70582 IFM - Terminal Cabo Plano AS-Interface Divisor Tensão AS-i e 24V M12 1m IP67

Imagem meramente ilustrativa

R$ 426,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70582
EAN: 4021179290579
NCM do produto: 85444200

Destaques do Produto Função elétrica...mais

Fechar menu

Saiba mais sobre: "E70582 IFM - Terminal Cabo Plano AS-Interface Divisor Tensão AS-i e 24V M12 1m IP67"

Destaques do Produto

Função elétrica

Divisão de AS-i e alimentação externa de 24 V

Conector

M12, codificação A, fêmea

Comprimento do cabo

1 m

Proteção

IP67

Corrente por contato

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal para cabo plano AS-Interface IFM E70582, divisor AS-i e 24 V, cabo de 1 m com conector M12, IP67

O IFM E70582 é um terminal para cabo plano AS-Interface que divide a tensão AS-i e a alimentação externa de 24 V para um conector fêmea M12. Possui cabo PUR de 1 m, conexão M12 com codificação A e grau de proteção IP67. É indicado para aplicações que requerem a disponibilização conjunta de AS-i e AUX em uma conexão M12, respeitando a pinagem e os limites elétricos especificados.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E70582
Função	Divisor de tensão AS-i e alimentação externa de 24 V para conector fêmea M12
Tecnologia	AS-Interface
Conexão	M12, codificação A
Comprimento e material do cabo	1 m; PUR
Condutores	4 x 0,34 mm²
Grau de proteção	IP67
Corrente por contato	4 A
Faixa de temperatura	-25...75 °C
Certificações	CE, UKCA, cULus

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações AS-Interface que precisam encaminhar AS-i e alimentação externa de 24 V para uma conexão fêmea M12, observando a pinagem informada pelo fabricante.
Aplicações compatíveis com cabo PUR de 1 m, conector M12 codificação A, corrente máxima indicada de 4 A por contato e temperatura de -25...75 °C.

⚠ Considere outro se precisa de:

Não aplicar como divisor de alimentação para tensões diferentes de AS-i e 24 V, pois essa função não está especificada.
Não exceder 4 A por contato nem operar fora da faixa de temperatura de -25...75 °C.
Não deixar o cabo plano terminar no distribuidor; a instrução do fabricante exige vedação da extremidade com terminação de cabo plano ou tubo retrátil.

APLICAÇÕES E USO

Uso em sistemas AS-Interface nos quais seja necessário disponibilizar AS-i e alimentação externa de 24 V em uma conexão fêmea M12; esta é a aplicação declarada pelo fabricante.
Possibilidade de montagem em instalação industrial dentro da faixa de temperatura de -25...75 °C e com proteção IP67, desde que os requisitos de conexão e corrente por contato sejam respeitados.
A aplicação depende de correspondência entre a codificação M12, a pinagem do equipamento conectado e a distribuição de AS-i/AUX. A ficha não especifica dispositivos finais compatíveis; confirmar a interface no datasheet do equipamento.

COMO ESCOLHER

Antes de comprar o Terminal para cabo plano AS-Interface IFM E70582, divisor AS-i e 24 V, cabo de 1 m com conector M12, IP67, verifique estes pontos:

Escolha o E70582

Quando a instalação precisa dividir AS-i e alimentação externa de 24 V para uma conexão fêmea M12 e os requisitos de cabo, pinagem, corrente por contato, temperatura e proteção correspondem aos dados do produto.

Verifique outra configuração

Se forem necessários outro comprimento, outro tipo ou codificação de conector, ou parâmetros elétricos diferentes, compare a ficha técnica do componente requerido com o datasheet oficial. O contexto disponível não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	IFM	Marca indicada para o produto.
Modelo / código	E70582	Código do produto.
Tipo de produto	Terminal para cabo plano AS-Interface	Categoria funcional do componente.
Tecnologia	AS-Interface (AS-i)	Tecnologia declarada.
Aplicação declarada	Divisor da tensão AS-i e da alimentação externa de 24 V para conector fêmea M12	Função indicada para o componente.

Dados elétricos
Tensões distribuídas	AS-i e 24 V (AUX)	Função elétrica informada; AUX corresponde à alimentação externa.
Corrente por contato	4 A	Limite indicado por contato.
Categoria de isolação	III	Categoria de isolação declarada na ficha.
Pinagem	1: AS-i +; 2: AUX -; 3: AS-i -; 4: AUX +	Atribuição dos quatro contatos informada para a conexão.

Conexões e cabo
Conector	M12 fêmea, codificação A	Tipo e codificação da conexão declarados.
Comprimento do cabo	1 m	Comprimento informado para o cabo do produto.
Material do cabo	PUR	Material indicado para o cabo.
Diâmetro do cabo	4,3 mm	Dimensão indicada para o cabo.
Seção e número de condutores	4 x 0,34 mm²	Construção do cabo informada.
Torque máximo de aperto	1,65 Nm	Limite de aperto indicado para a conexão M12.

Condições ambientais e proteção
Grau de proteção	IP67	Classificação de proteção declarada.
Faixa de temperatura	-25...75 °C	Faixa de temperatura informada.
Observação de vedação do cabo plano	O cabo plano não pode terminar no distribuidor; utilizar terminação de cabo plano ou tubo retrátil para vedar.	Instrução de instalação registrada na ficha.

Dados mecânicos e materiais
Material do invólucro	PBT / PC	Materiais de invólucro informados.
Peso	89 g	Massa declarada para o produto.

Aprovações e identificação normativa
Aprovações	CE, UKCA, cULus	Certificações listadas na ficha do produto.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), conforme a função elétrica informada para o produto.

Conexões

Elétrica Divisão de AS-i e alimentação externa de 24 V para conector fêmea M12. Pinagem: 1: AS-i +; 2: AUX -; 3: AS-i -; 4: AUX +. Corrente máxima indicada: 4 A por contato. Conexão M12 com codificação A.

Processo Não se aplica: o produto é um terminal/divisor elétrico com conexão M12, não uma conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação AS-i com alimentação externa de 24 V e conexão fêmea M12 compatível com a codificação A e a pinagem especificada.	✓	A função declarada é dividir AS-i e alimentação externa de 24 V para um conector fêmea M12; confirme também a pinagem no equipamento conectado.
Circuito que exige corrente superior a 4 A por contato.	✗	A corrente por contato informada para o produto é 4 A.
Operação fora da faixa de temperatura de -25...75 °C.	✗	A faixa de temperatura informada é -25...75 °C.
Aplicação que requer conector com codificação diferente de A ou interface distinta de M12.	✗	A conexão indicada é M12 com codificação A; não há suporte documentado para outra codificação ou interface.
Uso em ambiente que requer grau de proteção superior ao IP67.	✗	O grau de proteção informado é IP67; não há classificação superior especificada.

INSTALAÇÃO

Como instalar o Terminal para cabo plano AS-Interface IFM E70582, divisor AS-i e 24 V, cabo de 1 m com conector M12, IP67

Desenergize os circuitos antes de realizar a conexão e confirme a identificação das linhas AS-i e AUX na instalação.
Confira se o equipamento de destino utiliza conexão M12 fêmea/macho correspondente, codificação A e a pinagem do E70582.
Conecte os sinais conforme a pinagem: pino 1 AS-i +, pino 2 AUX -, pino 3 AS-i - e pino 4 AUX +.
Aperte a conexão sem exceder o torque máximo especificado de 1,65 Nm.
Não deixe o cabo plano terminar no distribuidor; vede a extremidade com uma terminação de cabo plano ou tubo retrátil.
Antes de energizar, confira a continuidade e a polaridade dos circuitos e verifique se a corrente por contato e a temperatura permanecem dentro dos limites informados.

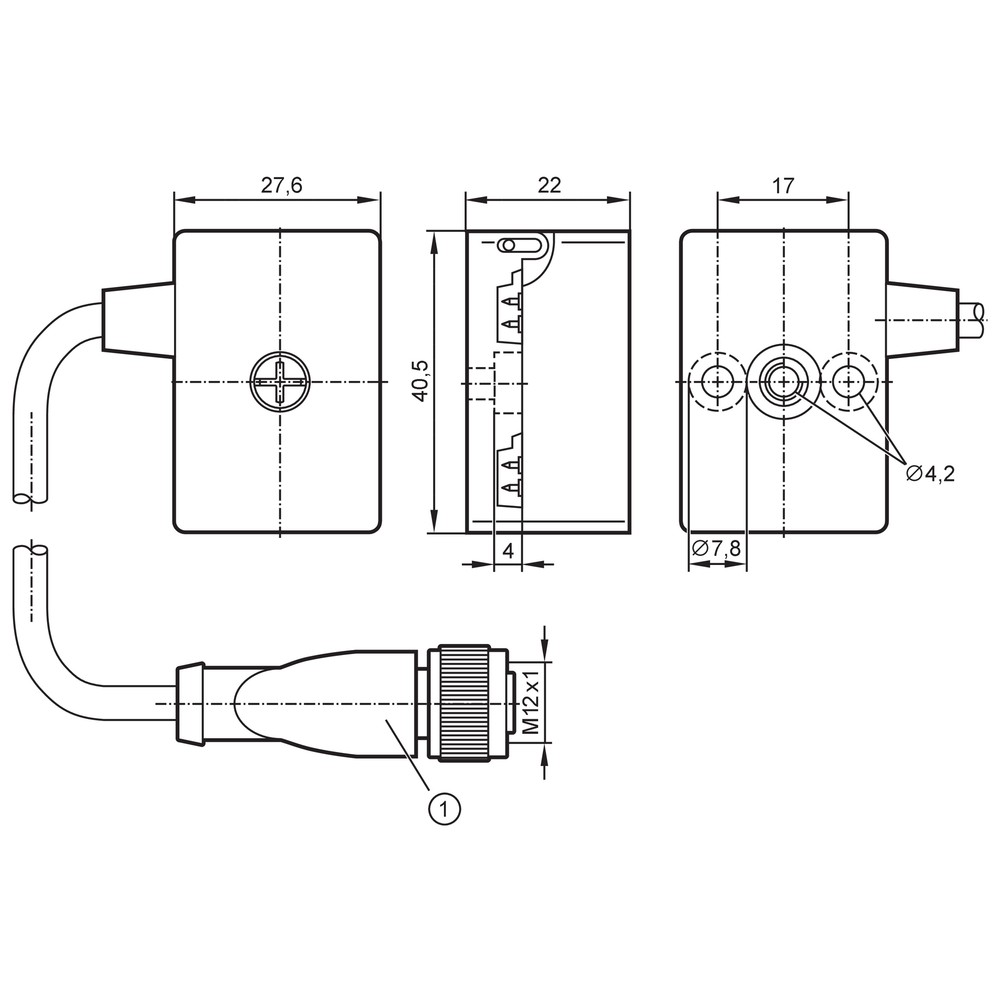

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Nenhum acessório incluso especificado na ficha do produto.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe corretamente AS-i ou AUX.	Possível inversão ou ligação incorreta dos contatos, ou incompatibilidade entre a pinagem do dispositivo e a do divisor.	Compare a ligação com a pinagem do produto: 1 AS-i +, 2 AUX -, 3 AS-i -, 4 AUX +; confirme a atribuição exigida pelo equipamento conectado.
A conexão M12 apresenta aquecimento ou interrupção durante a operação.	Corrente acima do limite informado por contato ou conexão inadequadamente apertada.	Meça a corrente de cada circuito e confira se não ultrapassa 4 A por contato; inspecione a conexão e confirme o aperto, respeitando o máximo de 1,65 Nm.
Há perda de comunicação ou falha elétrica associada à umidade no ponto de instalação.	Vedação inadequada, inclusive extremidade de cabo plano terminada no distribuidor sem a vedação indicada.	Inspecione a vedação e confirme que o cabo plano não termina no distribuidor sem terminação apropriada ou tubo retrátil.
O produto ou a instalação apresenta falha em condições ambientais extremas.	Operação fora da faixa de temperatura especificada ou exposição que excede a proteção declarada.	Compare a temperatura real com a faixa de -25...75 °C e verifique se as condições de montagem respeitam o grau IP67.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E70582, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E70582 e para que serve?

É um terminal para cabo plano AS-Interface que divide AS-i e alimentação externa de 24 V para uma conexão fêmea M12. Sua função declarada é levar essas duas alimentações à conexão conforme a pinagem especificada.

O que acompanha o E70582 e qual é o comprimento do cabo?

A ficha descreve o produto como cabo com conector, com comprimento de 1 m. Não informa acessórios inclusos.

Esse divisor funciona com qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: o E70582 é especificado com codificação A e pinagem própria. Confirme também que o equipamento conectado exige a distribuição de AS-i e AUX indicada.

Posso usar o E70582 em um circuito que consome mais de 4 A por contato?

Não, a corrente indicada é de 4 A por contato. Para exigências superiores, selecione um componente cuja especificação elétrica atenda ao circuito.

O E70582 serve para alimentar diretamente qualquer motor?

A ficha não declara compatibilidade com motores nem uso como alimentação direta de motor. O produto é especificado para dividir AS-i e alimentação externa de 24 V para M12; verifique os requisitos do dispositivo de destino.

Posso usar este produto com uma conexão M12 de codificação diferente de A?

A conexão especificada é M12 com codificação A. A ficha não confirma compatibilidade mecânica ou elétrica com outras codificações.

O conector está montado, mas o equipamento não recebe AUX; o que devo verificar?

Confira primeiro a pinagem do circuito AUX: pino 2 AUX - e pino 4 AUX +. Verifique também a alimentação externa e a compatibilidade da pinagem com o equipamento conectado.

A comunicação AS-i falha depois da instalação; devo trocar o divisor?

Antes de substituir o produto, verifique a polaridade nos pinos 1 (AS-i +) e 3 (AS-i -), a conexão M12 e a continuidade dos condutores. Confirme também que o equipamento conectado utiliza a mesma atribuição de contatos.

Que cuidado devo ter ao instalar o E70582?

Respeite a pinagem e não exceda o torque máximo de 1,65 Nm na conexão. O fabricante também orienta que o cabo plano não termine no distribuidor sem vedação por terminação de cabo plano ou tubo retrátil.

O cabo plano pode terminar diretamente no distribuidor?

Não. A instrução de instalação informa que o cabo plano não pode terminar no distribuidor e orienta usar uma terminação de cabo plano ou um tubo retrátil para vedar.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de comunicação e alimentação indicada para o sistema ao qual o terminal se destina (Ref.: Tecnologia: AS-Interface).

AUX

Identificação da alimentação externa de 24 V distribuída pelo produto, distinta dos contatos AS-i (Ref.: aplicação declarada e pinagem).

Codificação A

Identificação da configuração mecânica do conector M12 especificado; deve corresponder à conexão do equipamento (Ref.: conexão M12, codificação A).

IP67

Grau de proteção declarado para o produto; a ficha não detalha neste contexto condições adicionais de ensaio ou instalação (Ref.: grau de proteção IP67).

PUR

Material indicado para a cobertura do cabo do produto (Ref.: cabo de 1 m, PUR).
