Terminal AS-Interface IFM E70582

Pré-visualizar: E70582 IFM - Terminal Cabo Plano AS-Interface Divisor Tensão AS-i 24V M12 1m IP67

E70582 IFM - Terminal Cabo Plano AS-Interface Divisor Tensão AS-i 24V M12 1m IP67

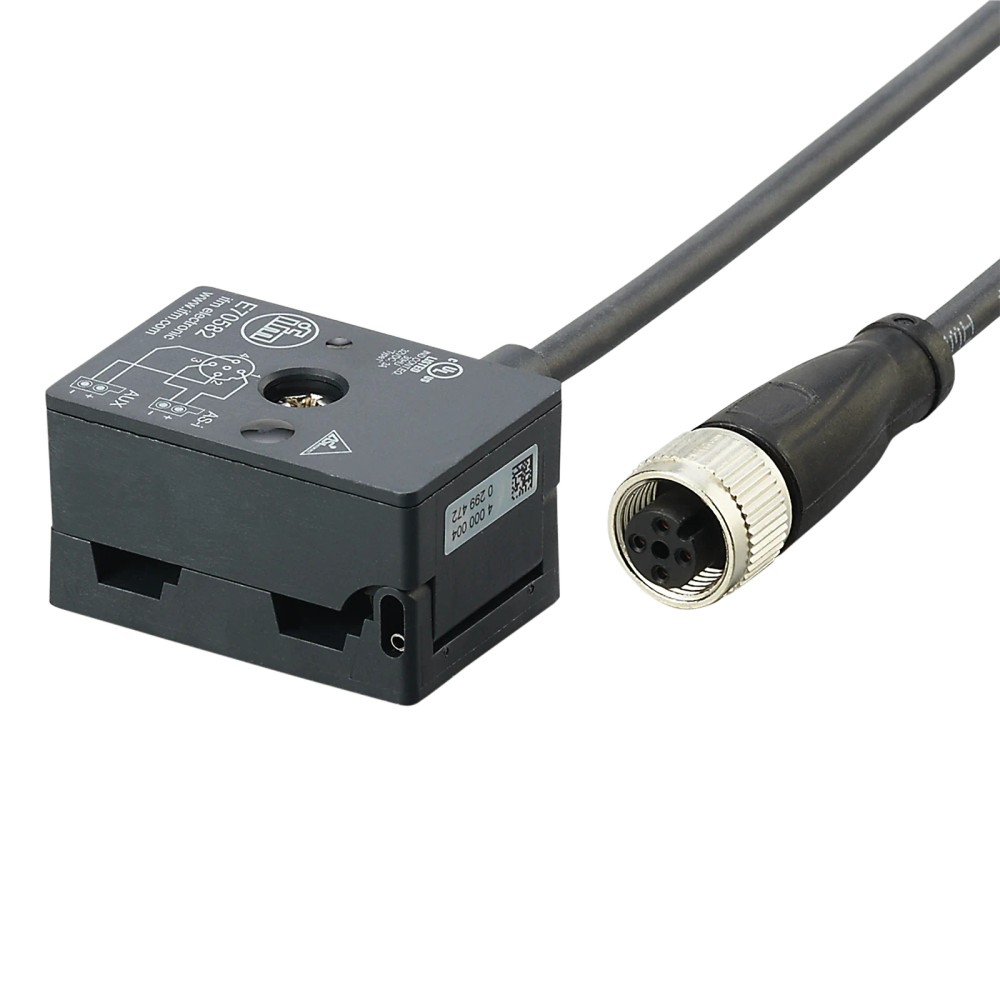

Imagem meramente ilustrativa

R$ 426,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70582
EAN: 4021179290579
NCM do produto: 85444200

Destaques do Produto Sistema Cabo plano...mais

Fechar menu

Saiba mais sobre: "E70582 IFM - Terminal Cabo Plano AS-Interface Divisor Tensão AS-i 24V M12 1m IP67"

Destaques do Produto

Sistema

Cabo plano AS-Interface

Alimentação auxiliar

24 V

Conector

M12 fêmea, codificação A

Comprimento do cabo

1 m

Corrente máxima por contato

4 A

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E70582 IFM — Terminal para cabo plano AS-Interface, divisor AS-i/AUX 24 V, cabo de 1 m, conector fêmea M12, IP67

O IFM E70582 é um terminal divisor para cabo plano AS-Interface, destinado a levar as tensões AS-i e a alimentação externa de 24 V a um conector fêmea M12. Possui cabo PUR de 1 m e conexão M12 com codificação A. A proteção especificada é IP67, e a corrente máxima por contato informada é 4 A. É indicado para instalações que utilizem o cabo plano AS-i e alimentação auxiliar de 24 V conforme a pinagem do produto.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante / modelo	IFM E70582
Função	Divisão da tensão AS-i e da alimentação externa de 24 V para conector fêmea M12
Cabo	PUR, 1 m, Ø 4,3 mm, 4 x 0,34 mm²
Conexão M12	Fêmea, codificação A
Pinagem	1: AS-i +; 2: AUX -; 3: AS-i -; 4: AUX +
Tensão auxiliar	24 V
Corrente máxima por contato	4 A
Grau de proteção	IP67
Faixa de temperatura	-25...75 °C
Torque máximo de aperto	1,65 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações AS-Interface que necessitem conduzir AS-i e alimentação externa de 24 V até uma conexão fêmea M12.
Aplicações em que o cabo plano AS-i possa ser vedado corretamente no distribuidor, usando terminação de cabo plano ou tubo retrátil.

⚠ Considere outro se precisa de:

Não use se a corrente exigida por contato ultrapassar 4 A.
Não aplique fora da faixa de temperatura especificada de -25...75 °C.
Não deixe o cabo plano terminar no distribuidor sem vedação: o fabricante orienta utilizar uma terminação de cabo plano ou um tubo retrátil.

APLICAÇÕES E USO

Uso em sistemas AS-Interface com cabo plano, para disponibilizar AS-i e alimentação externa de 24 V em uma conexão fêmea M12; aplicação indicada na ficha do produto.
Possibilidade de uso em montagem industrial que requeira proteção IP67, desde que o conjunto seja instalado e vedado corretamente. Esta contextualização é uma inferência baseada no grau de proteção declarado, não uma aplicação específica validada para um equipamento.
Respeitar a faixa de temperatura de -25...75 °C e o limite de 4 A por contato. A ficha não especifica modelos de sensores ou atuadores compatíveis.

COMO ESCOLHER

Antes de comprar o E70582 IFM — Terminal para cabo plano AS-Interface, divisor AS-i/AUX 24 V, cabo de 1 m, conector fêmea M12, IP67, verifique estes pontos:

Escolha o E70582 quando

A instalação utilizar cabo plano AS-Interface, alimentação externa de 24 V e precisar de uma saída em conector fêmea M12 codificado A, com cabo de 1 m.

Verifique antes de especificar

Confirme a pinagem requerida pelo dispositivo conectado e que a corrente por contato não exceda 4 A. A ficha não informa compatibilidade com um modelo específico de sensor ou atuador.

Considere outra configuração quando

A instalação exigir comprimento, conexão ou pinagem diferentes dos informados para este produto. A ficha não identifica modelos alternativos; valide a seleção no catálogo ou datasheet IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Identificação da marca indicada na ficha.
Modelo / SKU / part number	E70582	Código de identificação do produto.
GTIN	4021179290579	Identificador comercial informado no anúncio.
Tipo de produto	Terminal para cabo plano AS-Interface	Classificação do produto.
Função	Divisor da tensão AS-i e da alimentação externa de 24 V para conector fêmea M12	Aplicação declarada na ficha.
Aprovações	CE; UKCA; cULus	Aprovações declaradas nos dados do anúncio.

Dados elétricos e conexão
Tensão de alimentação auxiliar	24 V	Valor informado para a alimentação externa AUX.
Funções elétricas	AS-i; 24 V	Circuitos conduzidos pelo divisor.
Corrente por contato	4 A	Limite máximo informado por contato.
Pinagem	1: AS-i +; 2: AUX -; 3: AS-i -; 4: AUX +	Atribuição dos sinais aos pinos conforme ficha.
Conector	M12, fêmea, codificação A	Tipo e codificação da conexão informados.
Torque máximo de aperto	1,65 Nm	Limite de aperto declarado para a conexão.
Categoria de isolamento	III	Categoria indicada nos dados técnicos.

Cabo
Tipo de cabo	AS-Interface	Compatível com a aplicação declarada para cabo plano AS-i.
Comprimento	1 m	Comprimento informado do cabo.
Material do cabo	PUR	Material especificado para o cabo.
Diâmetro externo	4,3 mm	Dimensão nominal informada.
Condutores	4 x 0,34 mm²	Quantidade e seção dos condutores informadas.

Condições ambientais
Grau de proteção	IP67	Grau declarado na ficha; requer instalação e vedação apropriadas.
Faixa de temperatura	-25...75 °C	Intervalo de temperatura de operação informado.

Dados mecânicos e materiais
Material do invólucro	PBT / PC	Materiais informados para o invólucro.
Peso	89 g	Massa indicada no dataset do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), por meio do cabo plano especificado para o sistema.

• Alimentação auxiliar AUX de 24 V; não há protocolo de comunicação adicional informado.

Conexões

Elétrica Cabo PUR de 1 m, 4 x 0,34 mm². Pinagem: pino 1 AS-i +; pino 2 AUX -; pino 3 AS-i -; pino 4 AUX +. Corrente máxima informada por contato: 4 A. Conexão M12 fêmea, codificação A.

Processo Conector fêmea M12, codificação A. A ficha não informa conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com cabo plano AS-Interface, alimentação auxiliar de 24 V e dispositivo com conexão M12 compatível com a pinagem indicada	✓	A função declarada é dividir AS-i e a alimentação externa de 24 V para um conector fêmea M12; conferir a pinagem no dispositivo conectado.
Carga cuja corrente por contato excede 4 A	✗	A corrente máxima por contato informada para o produto é 4 A.
Instalação em temperatura fora de -25...75 °C	✗	A faixa de temperatura especificada é -25...75 °C.
Cabo plano encerrado no distribuidor sem terminação ou tubo retrátil	✗	A nota de instalação determina que o cabo plano não termine no distribuidor sem vedação; utilizar terminação de cabo plano ou tubo retrátil.
Dispositivo M12 cuja pinagem ou necessidade elétrica não foi confirmada	✗	A compatibilidade não pode ser assegurada sem comparar os requisitos do dispositivo com a pinagem e os limites elétricos informados.

INSTALAÇÃO

Como instalar o E70582 IFM — Terminal para cabo plano AS-Interface, divisor AS-i/AUX 24 V, cabo de 1 m, conector fêmea M12, IP67

Confirme que a instalação utiliza cabo plano AS-Interface e alimentação externa de 24 V conforme a aplicação do produto.
Compare a pinagem do E70582 com os requisitos elétricos do dispositivo M12 a conectar: pino 1 AS-i +, pino 2 AUX -, pino 3 AS-i -, pino 4 AUX +.
Verifique que a corrente exigida em cada contato não ultrapassa 4 A e que a temperatura de operação ficará entre -25...75 °C.
Conecte o M12 respeitando a codificação A e o alinhamento mecânico do conector; não force o acoplamento.
Aperte a conexão sem exceder o torque máximo especificado de 1,65 Nm.
Não deixe o cabo plano terminar no distribuidor sem vedação; aplique terminação de cabo plano E70413 ou tubo retrátil E70113, conforme a nota de instalação.

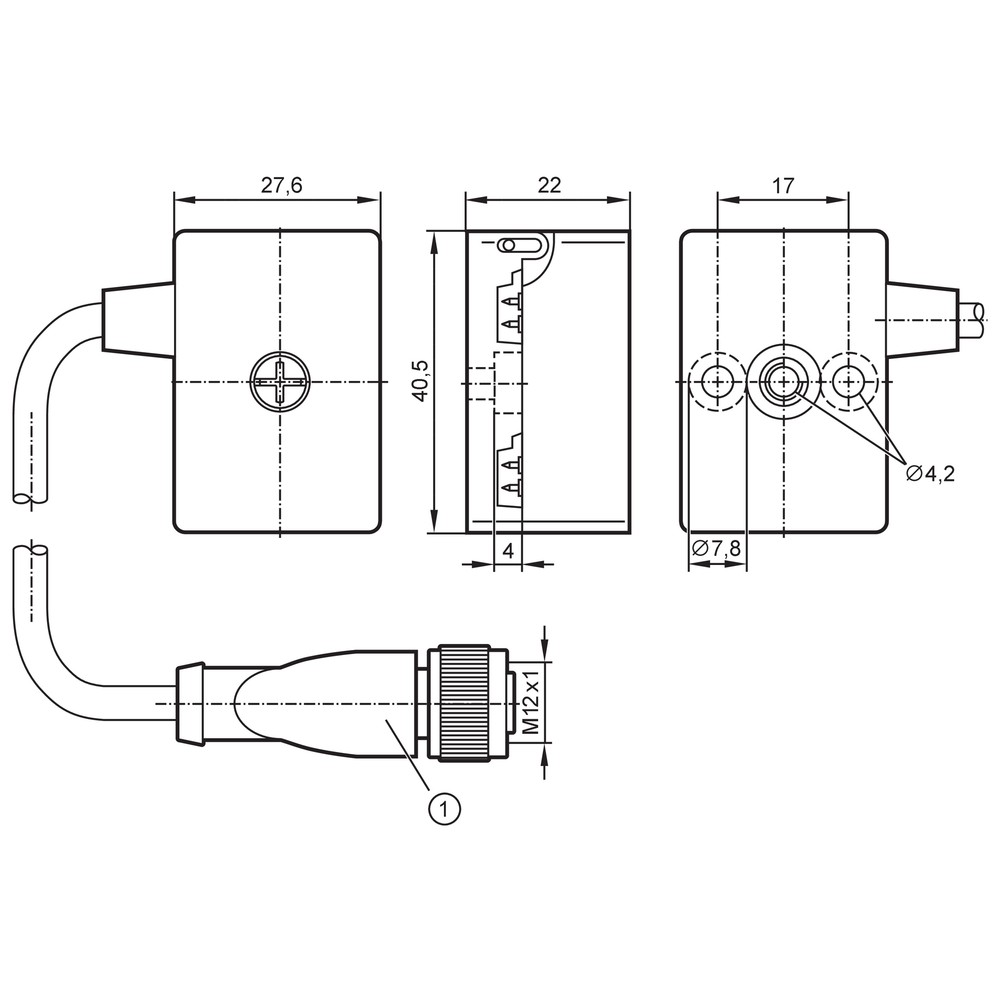

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Não há acessórios inclusos identificados na ficha.
Acessórios opcionais informados: terminação de cabo plano E70413; tubo retrátil E70113.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe AS-i ou a alimentação AUX esperada.	Pinagem incompatível ou conexão M12 desalinhada/incorretamente acoplada.	Compare os pinos do dispositivo com a pinagem E70582 e inspecione o acoplamento M12 antes de substituir o terminal.
Falha ou interrupção da conexão após a montagem do cabo plano.	Cabo plano terminado no distribuidor sem a terminação ou vedação indicada.	Inspecione o término do cabo plano e confirme a aplicação de uma terminação de cabo plano ou tubo retrátil.
A conexão apresenta aquecimento ou interrupção sob carga.	Corrente por contato acima do limite informado de 4 A.	Meça ou confirme a corrente requerida pela carga e compare-a com o limite por contato da ficha.
Perda de funcionamento em ambiente quente ou frio.	Temperatura de operação fora da faixa especificada de -25...75 °C.	Registre a temperatura no local de instalação e compare-a com os limites publicados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E70582 (PT-BR) (Datasheet) Desenho em escala IFM E70582 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E70582 e para que serve?

É um terminal divisor para cabo plano AS-Interface que conduz AS-i e alimentação externa de 24 V a uma conexão fêmea M12. A ficha informa cabo PUR de 1 m e proteção IP67.

Qual é a pinagem e que tipo de conexão M12 ele usa?

A conexão é M12 fêmea, codificação A. A pinagem é 1: AS-i +, 2: AUX -, 3: AS-i -, 4: AUX +.

O produto serve para qualquer dispositivo com conector M12?

Não é possível afirmar compatibilidade universal apenas pela conexão mecânica. Confirme que o dispositivo requer a pinagem indicada e que seus requisitos elétricos respeitam os limites do E70582.

Posso usar o E70582 se a carga exigir mais de 4 A por contato?

Não, a ficha informa corrente máxima de 4 A por contato. Para uma carga acima desse limite, verifique outra solução adequada ao requisito elétrico.

O que acompanha o produto: terminação ou tubo retrátil?

A ficha não identifica esses itens como inclusos. E70413 (terminação de cabo plano) e E70113 (tubo retrátil) aparecem como acessórios opcionais.

O que pode causar falha na alimentação AUX ou no sinal AS-i?

Uma causa possível é a pinagem incorreta ou incompatível no M12. Confira a atribuição dos quatro pinos e o acoplamento antes de substituir o componente.

Se o cabo plano ficar aberto no distribuidor, isso pode afetar a instalação?

Sim. A nota de instalação orienta que o cabo plano não termine no distribuidor sem vedação; verifique se foi utilizada uma terminação de cabo plano ou um tubo retrátil.

Devo comprar o E70582 ou montar a solução com peças avulsas?

Escolha o E70582 quando precisar da função de divisão AS-i/AUX para M12 com cabo de 1 m e a pinagem informada. A ficha não detalha uma composição equivalente de peças avulsas; valide uma montagem alternativa com a documentação IFM.

Como escolher entre este terminal e outra versão?

Compare o tipo de sistema, o comprimento do cabo, a conexão M12, a pinagem e a corrente necessária. O contexto disponível não identifica outras versões para comparação direta.

Que cuidado devo tomar na instalação do cabo plano?

Não deixe o cabo plano terminar no distribuidor sem vedação. Utilize a terminação E70413 ou o tubo retrátil E70113, ambos indicados como acessórios opcionais, e respeite o torque máximo de 1,65 Nm na conexão.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Sistema de comunicação industrial conduzido pelo cabo plano ao qual o terminal se destina. (Ref.: Tipo de cabo: AS-Interface)

AUX

Alimentação auxiliar externa separada, indicada neste produto como 24 V. (Ref.: Função elétrica: AS-i; 24 V)

Codificação A

Identificação mecânica da configuração do conector M12; não substitui a conferência da pinagem elétrica. (Ref.: Conexão M12: codificação A)

IP67

Grau de proteção declarado para o produto; a instalação e a vedação devem seguir as instruções aplicáveis. (Ref.: Grau de proteção: IP67)

Corrente por contato

Limite de corrente informado para cada contato da conexão. (Ref.: current_per_contact: 4 A)
