Distribuidor AS-Interface IFM E70581

Pré-visualizar: E70581 IFM - Distribuidor AS-Interface para cabo plano IP67 8A

E70581 IFM - Distribuidor AS-Interface para cabo plano IP67 8A

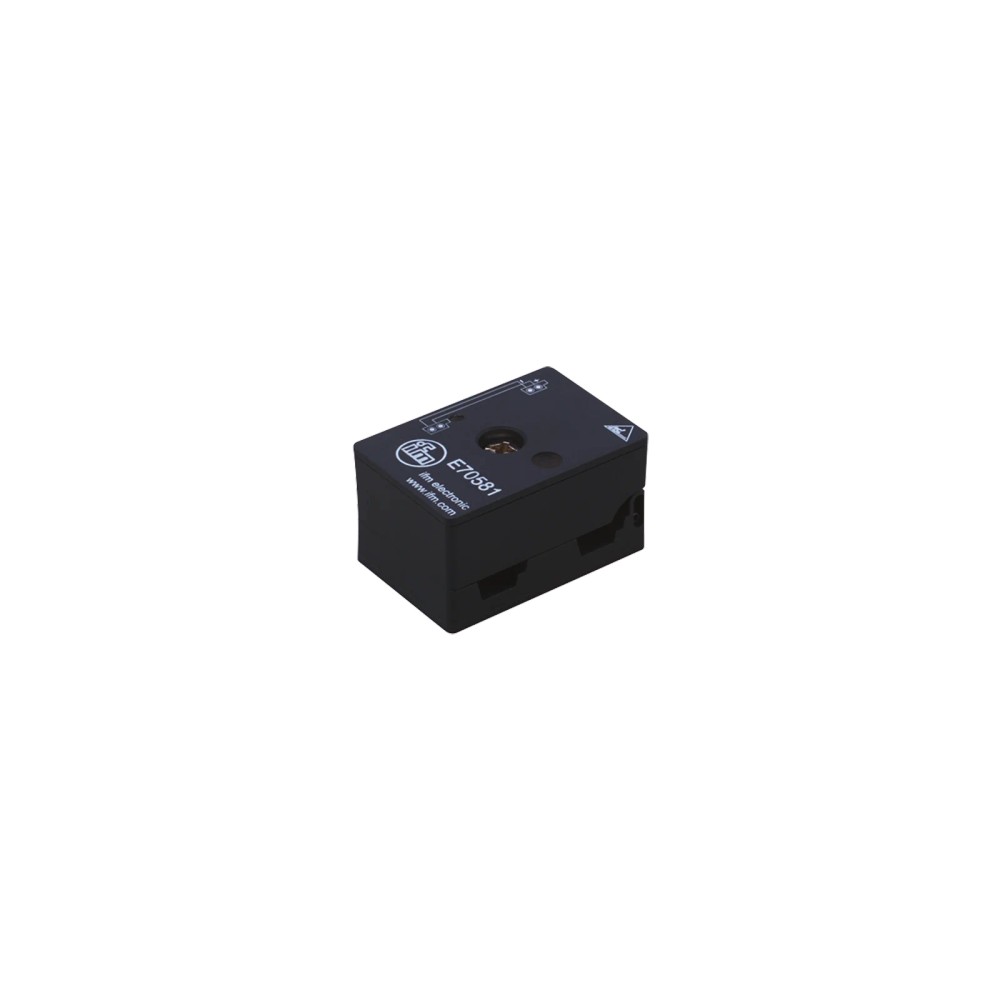

Imagem meramente ilustrativa

R$ 227,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70581
EAN: 4021179268936
NCM do produto: 85366990

Destaques do Produto Aplicação...mais

Fechar menu

Saiba mais sobre: "E70581 IFM - Distribuidor AS-Interface para cabo plano IP67 8A"

Destaques do Produto

Aplicação

Distribuição em cabo plano AS-i

Carga total

Até 8 A

Proteção

IP67

Temperatura ambiente

-25…75 °C

Vedação da extremidade

Exige terminação de cabo plano ou tubo retrátil se o cabo terminar junto ao distribuidor

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor AS-Interface para cabo plano IP67 8 A ifm E70581

O ifm E70581 é um distribuidor para sistemas AS-Interface, destinado à conexão em cabo plano. Possui capacidade de carga total de 8 A e grau de proteção IP67. Conta com aprovação CE, cULus e UKCA. Para vedar a extremidade do cabo plano, é necessário utilizar uma terminação apropriada ou tubo retrátil; o cabo não pode terminar no distribuidor.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Distribuidor AS-Interface para cabo plano
Modelo	E70581
Função elétrica	AS-i
Capacidade de carga total	8 A
Grau de proteção	IP67
Classe de proteção	III
Temperatura ambiente	-25…75 °C
Temperatura de armazenamento	-25…85 °C
Torque máximo de aperto	1,65 Nm (parafuso)
Material	PBT; parafuso em aço inoxidável 1.4305 (303); pinos de contato dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que utilizam cabo plano AS-i e requerem um distribuidor compatível com essa aplicação.
Aplicações cuja carga total no distribuidor não exceda 8 A e cujas condições ambientais estejam dentro da faixa especificada.

⚠ Considere outro se precisa de:

Não utilizar como terminador da extremidade do cabo plano: a ficha determina que a extremidade seja vedada com terminação de cabo plano ou tubo retrátil.
Não aplicar acima de 8 A de capacidade de carga total ou fora da temperatura ambiente especificada de -25…75 °C.

APLICAÇÕES E USO

Uso em instalações com cabo plano AS-i, conforme a aplicação declarada pelo fabricante. A carga total deve respeitar o limite especificado de 8 A.
Pode ser considerado em instalações cuja temperatura ambiente permaneça entre -25 e 75 °C; a temperatura de armazenamento especificada é de -25 a 85 °C.
A ficha não identifica dispositivos finais específicos nem detalha cenários de aplicação adicionais. Verifique os requisitos da instalação no datasheet do fabricante.
A extremidade do cabo plano não pode terminar no distribuidor: use uma terminação E70413 ou mangueira retrátil E70113 para vedar, conforme indicado na ficha.

COMO ESCOLHER

Antes de comprar o Distribuidor AS-Interface para cabo plano IP67 8 A ifm E70581, verifique estes pontos:

Escolha o E70581

Quando a instalação utiliza cabo plano AS-i e requer distribuição com carga total de até 8 A, considerando a faixa de temperatura ambiente de -25…75 °C.

Considere um componente adicional

Se o cabo plano terminar junto ao distribuidor, selecione uma terminação de cabo plano E70413 ou uma mangueira retrátil E70113 para vedar a extremidade.

Verifique a documentação antes da montagem

Confirme no datasheet do fabricante os detalhes de conexão e instalação aplicáveis à montagem específica; não há informação fornecida sobre compatibilidade com dispositivos ou protocolos além da função AS-i.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Distribuidor AS-Interface para cabo plano	Aplicação declarada para cabo plano.
Função elétrica	AS-i	Função elétrica informada pelo fabricante.
Modelo/designação	FC Splitter AS-i UL	Designação do produto no conjunto de dados do fabricante.
Código do fabricante / SKU / part number	E70581	Identificador do produto.
GTIN	4021179268936	Identificador comercial informado na ficha.
Marca	ifm	Fabricante indicado no anúncio.

Dados elétricos
Capacidade de carga total	8 A	Limite de carga total declarado para o distribuidor.
Classe de proteção	III	Classe de proteção indicada na ficha.
Torque máximo de aperto	1,65 Nm (parafuso)	Torque máximo especificado para o parafuso.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto.
Temperatura ambiente	-25…75 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25…85 °C	Faixa especificada para armazenamento.
Vedação da extremidade do cabo	O cabo plano não pode terminar no distribuidor; utilizar terminação de cabo plano ou tubo retrátil.	Condição de instalação explicitada na ficha.

Dados mecânicos e materiais
Corpo	PBT	Material declarado para o corpo.
Parafuso	Aço inoxidável 1.4305 (303)	Material especificado para o parafuso.
Pinos de contato	Dourado	Acabamento/material dos pinos informado na ficha.
Peso	49,6 g	Peso indicado no conjunto de dados do produto.

Conformidade e fornecimento
Aprovações/certificações	CE, cULus LISTED, UKCA	Marcas de conformidade informadas na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Acessório opcional: terminação de cabo plano	E70413	Acessório indicado para vedar a extremidade do cabo plano quando necessário.
Acessório opcional: mangueira retrátil	E70113	Alternativa indicada para vedar a extremidade do cabo plano quando necessário.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), conforme a função elétrica indicada na ficha.

Conexões

Elétrica Destinado à conexão em cabo plano AS-i. A ficha informa capacidade de carga total de 8 A e classe de proteção III. Detalhes de pinagem ou de compatibilidade com dispositivos específicos não foram fornecidos; consulte o datasheet do fabricante.

Processo Não aplicável: é um distribuidor elétrico para cabo plano, não um componente com conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com cabo plano AS-i e carga total de até 8 A	✓	Corresponde à aplicação e à capacidade de carga total declaradas na ficha.
Instalação em ambiente entre -25 e 75 °C	✓	A faixa de temperatura ambiente especificada é de -25…75 °C.
Usar o distribuidor como vedação final do cabo plano	✗	A ficha informa que o cabo plano não pode terminar no distribuidor; é necessária terminação de cabo plano ou tubo retrátil.
Conectar dispositivos específicos sem validar requisitos elétricos e de montagem	✗	A ficha não identifica modelos de dispositivos compatíveis nem fornece dados suficientes para validar essa conexão.

INSTALAÇÃO

Como instalar o Distribuidor AS-Interface para cabo plano IP67 8 A ifm E70581

Confirme no datasheet que a aplicação utiliza cabo plano AS-i e verifique os requisitos elétricos da instalação.
Posicione o distribuidor no cabo plano conforme as instruções do fabricante; os detalhes completos de montagem não constam dos dados fornecidos.
Aperte o parafuso sem exceder o torque máximo de 1,65 Nm.
Mantenha a carga total dentro do limite de 8 A.
Se o cabo plano terminar junto ao distribuidor, instale uma terminação E70413 ou uma mangueira retrátil E70113 para vedar a extremidade.
Antes de energizar, confira a montagem e as condições ambientais em relação ao datasheet do fabricante.

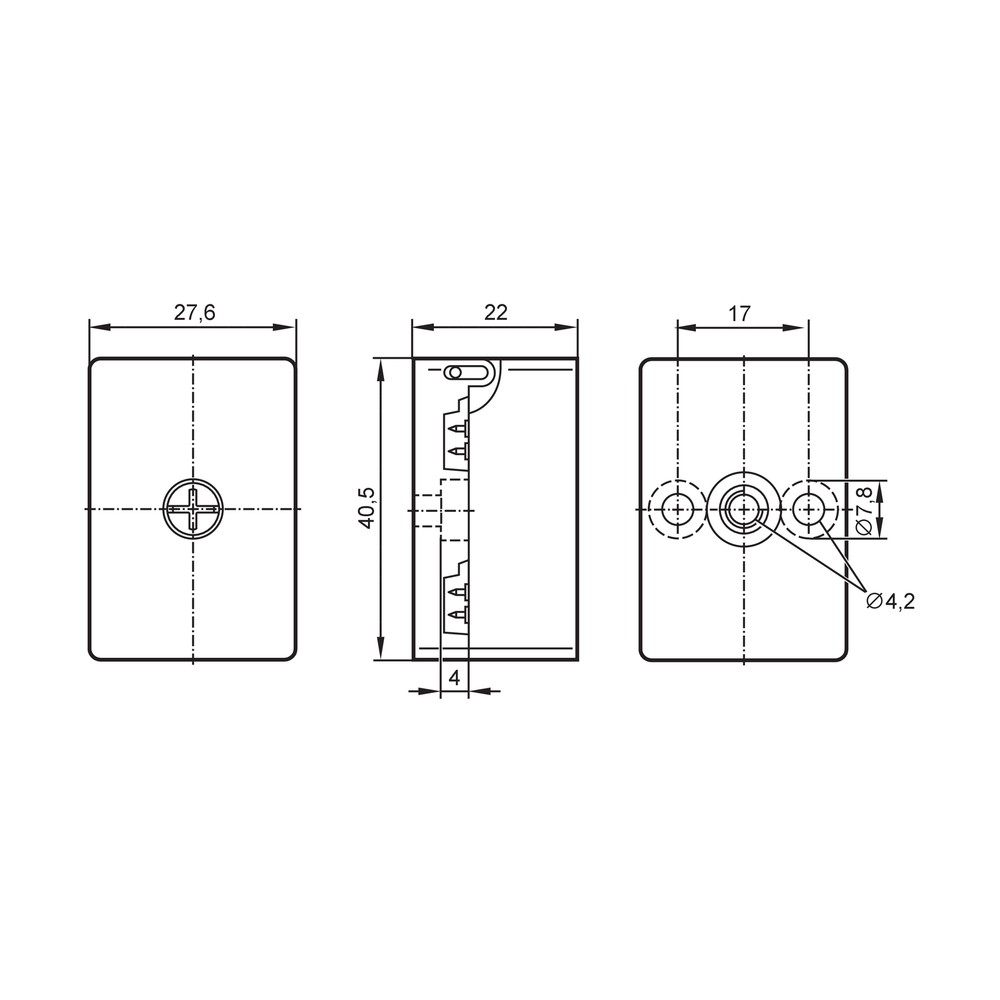

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A extremidade do cabo plano permanece sem vedação.	O cabo foi terminado no distribuidor, contrariando a instrução de instalação.	Confira se a extremidade termina junto ao distribuidor; a ficha indica instalar terminação E70413 ou mangueira retrátil E70113.
A montagem apresenta sinais de aperto excessivo ou o parafuso foi apertado sem controle.	Torque aplicado acima do máximo especificado.	Verifique o procedimento e a ferramenta de aperto utilizados; o limite informado é 1,65 Nm para o parafuso.
O circuito excede a capacidade prevista para o distribuidor.	Carga total superior a 8 A.	Some a carga conectada ao distribuidor e compare com o limite de capacidade total de 8 A.
A operação ocorre fora da faixa ambiental especificada.	Temperatura ambiente abaixo de -25 °C ou acima de 75 °C.	Meça ou consulte a temperatura ambiente no local e compare com a faixa declarada de -25…75 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do E70581 em português (Datasheet) Desenho em escala do E70581 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E70581 e para que serve?

É um distribuidor AS-Interface destinado à conexão em cabo plano. A ficha declara função elétrica AS-i e capacidade de carga total de 8 A.

O que acompanha o E70581 na embalagem?

A ficha informa uma peça por embalagem. Não lista acessórios incluídos; E70413 e E70113 aparecem como acessórios opcionais.

Posso usar o E70581 para terminar a ponta do cabo plano?

Não. A ficha determina que o cabo plano não termine no distribuidor; use uma terminação de cabo plano ou tubo retrátil para vedar.

O E70581 serve para aplicações acima de 8 A?

A ficha especifica capacidade de carga total de 8 A. Não utilize esse valor como evidência de adequação para carga superior.

O distribuidor inclui a terminação E70413 ou a mangueira retrátil E70113?

Não há indicação de que esses itens acompanhem o produto. Eles são listados como acessórios opcionais.

Por que a extremidade do cabo plano pode ficar sem vedação?

Uma causa possível é terminar o cabo no distribuidor, o que a ficha não permite. Verifique a extremidade e utilize E70413 ou E70113 para vedá-la.

O que verificar se a carga conectada exceder o limite esperado?

Confira a carga total aplicada ao distribuidor e compare-a com o limite de 8 A. Se a instalação exceder esse valor, a ficha não confirma a adequação do E70581.

Devo escolher este distribuidor ou comprar apenas a terminação do cabo?

Escolha o E70581 para a função de distribuição em cabo plano AS-i; a terminação E70413 é um acessório opcional para vedar a extremidade, não uma substituição indicada para o distribuidor.

Qual cuidado de aperto devo observar na instalação?

Não exceda 1,65 Nm no parafuso. A ficha não especifica ferramenta ou procedimento adicional nos dados fornecidos; consulte o datasheet.

Qual documento devo consultar para confirmar os detalhes de instalação?

Consulte o datasheet oficial do E70581 em português para verificar as instruções e os detalhes de montagem aplicáveis.

GLOSSÁRIO TÉCNICO

AS-i

Interface elétrica identificada na ficha como função do distribuidor. (Ref.: Função elétrica: AS-i)

Cabo plano

Formato de cabo ao qual o distribuidor se destina; a extremidade não pode terminar no próprio distribuidor. (Ref.: Aplicação e observações de instalação)

Capacidade de carga total

Limite de carga total declarado para o distribuidor. (Ref.: 8 A)

IP67

Grau de proteção declarado para o produto. (Ref.: Proteção IP: IP67)

Torque de aperto

Limite máximo especificado para o aperto do parafuso. (Ref.: 1,65 Nm)
