Terminal BUS Passivo AS-Interface IFM E70580

Pré-visualizar: E70580 IFM - Terminal BUS Passivo AS-Interface Melhoramento de Sinal IP67, IFM

E70580 IFM - Terminal BUS Passivo AS-Interface Melhoramento de Sinal IP67, IFM

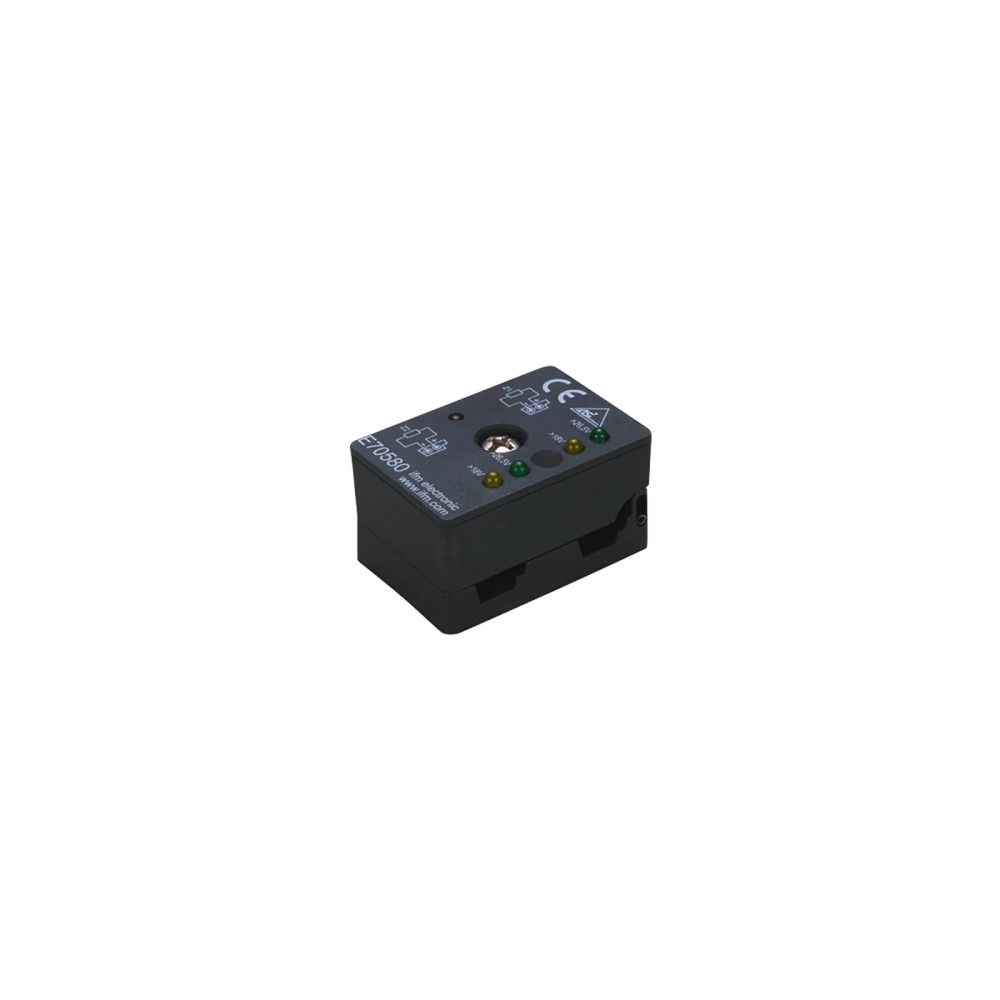

Imagem meramente ilustrativa

R$ 1.341,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70580
EAN: 4021179280280
NCM do produto: 85369090

Destaques do Produto Sistema AS-Interface...mais

Fechar menu

Saiba mais sobre: "E70580 IFM - Terminal BUS Passivo AS-Interface Melhoramento de Sinal IP67, IFM"

Destaques do Produto

Sistema

AS-Interface (AS-i)

Tipo

Terminal BUS passivo

Cabo plano

1,5 mm² ou 2,5 mm²

Material do cabo

EPDM, TPE ou PUR

Proteção

IP67

Endereçamento

Não é necessário

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal BUS passivo AS-Interface IFM E70580, IP67, para melhoramento da qualidade de sinal

O IFM E70580 é um terminal BUS passivo para sistemas AS-Interface, destinado ao melhoramento da qualidade do sinal. É compatível com cabos planos AS-i de 1,5 mm² e 2,5 mm² nas versões EPDM, TPE e PUR, sem necessidade de endereçamento. Possui proteção IP67, monitoramento de subtensão e indicação por LEDs; consulte o datasheet para as condições completas de instalação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Terminal BUS passivo AS-Interface
Função	Melhoramento da qualidade de sinal
Protocolo	AS-Interface (AS-i)
Proteção	IP67
Tensão nominal DC	18,5 a 31,6 V
Consumo máximo da interface AS	15 mA
Cabos planos compatíveis	1,5 mm² e 2,5 mm²; EPDM, TPE e PUR
Temperatura ambiente	-25 a 70 °C
Aprovações	CE, UKCA
Código / peso	E70580 / 50,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas AS-Interface que necessitam de terminal BUS passivo para melhoramento da qualidade de sinal.
Instalações com cabo plano AS-i de 1,5 mm² ou 2,5 mm² nas versões EPDM, TPE ou PUR.
Aplicações cuja tensão nominal DC esteja dentro da faixa de 18,5 a 31,6 V e cuja temperatura ambiente esteja entre -25 e 70 °C.

⚠ Considere outro se precisa de:

Não selecionar para cabos que não sejam cabo plano AS-i ou cujas dimensões e materiais não estejam indicados como compatíveis na ficha.
Não utilizar fora das faixas de tensão nominal DC e temperatura ambiente informadas; valide a aplicação no datasheet do fabricante.

APLICAÇÕES E USO

Uso comprovado pela ficha: sistemas AS-Interface nos quais o terminal é aplicado para melhoramento da qualidade de sinal.
Uso com cabo plano AS-i de 1,5 mm² ou 2,5 mm² nas versões EPDM, TPE e PUR, respeitando a faixa de temperatura ambiente de -25 a 70 °C e a tensão nominal DC de 18,5 a 31,6 V.
A ficha não especifica topologia, extensão máxima de barramento ou condições adicionais de montagem; valide esses pontos no datasheet ou com o fabricante antes de aplicar em uma configuração específica.

COMO ESCOLHER

Antes de comprar o Terminal BUS passivo AS-Interface IFM E70580, IP67, para melhoramento da qualidade de sinal, verifique estes pontos:

Escolha o E70580 quando

A aplicação utilizar sistema AS-i, exigir um terminal BUS passivo para melhoramento da qualidade de sinal e empregar cabo plano de 1,5 mm² ou 2,5 mm² em EPDM, TPE ou PUR.

Verifique outra solução quando

O sistema não for AS-Interface, o cabo não corresponder aos tipos indicados ou a instalação exigir especificações não fornecidas para este modelo. Consulte o datasheet e o fabricante para avaliar a alternativa adequada, sem presumir compatibilidade.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Terminal BUS passivo AS-Interface	Classificação do produto.
Função	AS-i	Função elétrica indicada na ficha.
Aplicação	Melhoramento da qualidade de sinal	Finalidade informada para o terminal.
Protocolo de comunicação	AS-Interface	Sistema de comunicação declarado.
Endereçamento	Não é necessário	Observação de utilização do fabricante.

Dados elétricos
Tensão nominal DC	18,5 a 31,6 V	Faixa nominal informada para alimentação em corrente contínua.
Consumo máximo da interface AS	15 mA	Valor máximo informado para a interface AS.
Monitoramento de subtensão	Sim	Função indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica declarado.
Classe de proteção	III	Classificação indicada pelo fabricante.

Conexão e compatibilidade de cabos
Cabos planos compatíveis	AS-i de 1,5 mm² e 2,5 mm²	Seções informadas como adequadas.
Materiais de cabo indicados	EPDM, TPE e PUR	Versões declaradas na observação da ficha.
Acessório opcional para espaço de encaixe de cabos planos	E70299, E70399	Acessórios opcionais indicados; não informados como inclusos.

Displays e elementos de operação
Indicação de tensão AS-i	LED amarelo: tensão AS-i > 18 V; LED verde: tensão AS-i > 26,5 V	Estados de indicação informados para os LEDs.

Condições ambientais e proteção
Proteção IP	IP67	Grau de proteção declarado.
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente informada.

Dados mecânicos e materiais
Material do invólucro	PBT / PC	Materiais declarados para o invólucro.
Material do parafuso	1.4305 (aço inoxidável / 303)	Material declarado para o parafuso.
Peso	50,6 g	Peso informado nos dados do produto.

Conformidade e identificação
Aprovações	CE, UKCA	Aprovações indicadas na ficha.
Código do produto / part number	E70580	Identificação do modelo.
GTIN	4021179280280	Identificador comercial do produto.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i).

• Não requer endereçamento.

Conexões

Elétrica Interface elétrica AS-i. Tensão nominal DC de 18,5 a 31,6 V; consumo máximo da interface AS de 15 mA. A ficha indica proteção contra inversão de polaridade.

Processo Não há conexão de processo informada. A conexão indicada é para cabo plano AS-i de 1,5 mm² ou 2,5 mm² nas versões EPDM, TPE e PUR. O acessório opcional de espaço de encaixe para cabos planos é E70299 ou E70399.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema AS-i com cabo plano de 1,5 mm² ou 2,5 mm², nas versões EPDM, TPE ou PUR	✓	Esses tipos de cabo estão explicitamente indicados como adequados para o produto.
Instalação em que seja necessário atribuir endereço ao terminal	✗	O E70580 não necessita de endereçamento.
Sistema que não utiliza AS-Interface	✗	O produto é especificado para AS-i; a ficha não declara compatibilidade com outros protocolos.
Operação com tensão nominal DC de 18,5 a 31,6 V e temperatura ambiente de -25 a 70 °C	✓	As condições estão dentro dos limites informados na ficha.
Cabo diferente dos cabos planos AS-i de 1,5 mm² ou 2,5 mm² em EPDM, TPE ou PUR	✗	A compatibilidade com outros cabos não está indicada na ficha; confirme com o fabricante antes de selecionar.

INSTALAÇÃO

Como instalar o Terminal BUS passivo AS-Interface IFM E70580, IP67, para melhoramento da qualidade de sinal

Confirme que a instalação utiliza AS-Interface e que o cabo plano corresponde à seção e ao material indicados na ficha.
Verifique se a tensão nominal DC do sistema está entre 18,5 e 31,6 V.
Confirme que a temperatura ambiente prevista está entre -25 e 70 °C.
Identifique o local de instalação e confirme que o cabo e os componentes são apropriados para as condições ambientais da aplicação.
Instale o terminal no cabo conforme as instruções e o desenho do fabricante; consulte o datasheet para o procedimento detalhado.
Após a montagem, energize o sistema e confira as indicações dos LEDs conforme os limiares descritos no datasheet.

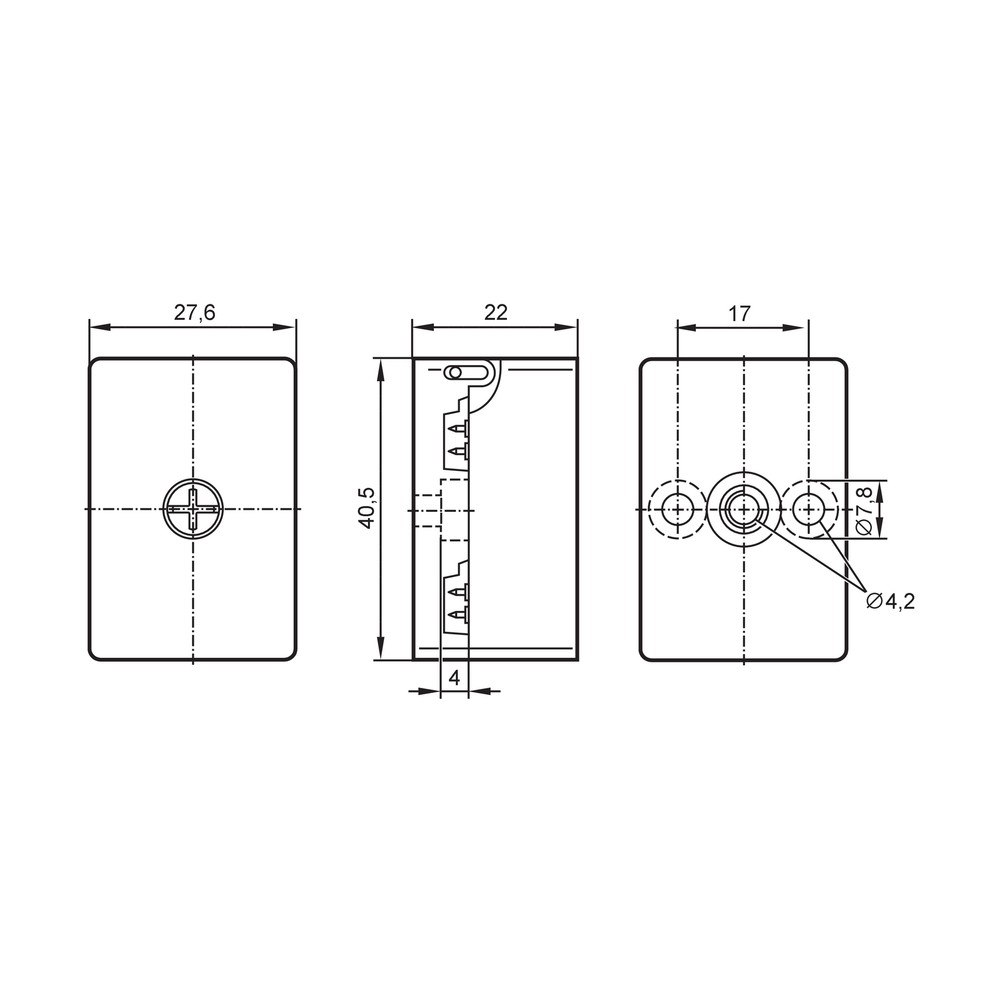

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sinal AS-i continua apresentando problemas após a instalação do terminal.	Possível incompatibilidade do cabo plano ou instalação fora das condições especificadas; a ficha não permite atribuir o sintoma exclusivamente ao terminal.	Confirme o protocolo, a seção e o material do cabo e consulte o datasheet para verificar a montagem e as condições da rede.
O LED amarelo ou verde não apresenta o estado esperado.	A tensão AS-i pode não ultrapassar o limiar de indicação correspondente, ou pode haver uma condição de alimentação a investigar.	Meça a tensão AS-i no ponto de instalação e compare com os limiares de indicação informados: amarelo acima de 18 V e verde acima de 26,5 V.
O terminal não opera conforme esperado após a conexão.	A tensão pode estar fora da faixa nominal DC ou a conexão pode não corresponder ao sistema AS-i previsto.	Verifique a tensão de alimentação, a polaridade e a identificação do protocolo antes de substituir o componente.
Há degradação de funcionamento em ambiente de instalação fora da faixa prevista.	Temperatura ambiente fora do intervalo de -25 a 70 °C ou condições de montagem incompatíveis com a proteção declarada.	Meça a temperatura no local e confira as condições de instalação e de exposição indicadas no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E70580 (PT-BR) (Datasheet) Desenho em escala IFM E70580 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E70580 e para que serve?

É um terminal BUS passivo AS-Interface destinado ao melhoramento da qualidade de sinal. Não necessita de endereçamento.

Quais cabos planos posso usar com este terminal?

A ficha indica cabos planos AS-i de 1,5 mm² e 2,5 mm² nas versões EPDM, TPE e PUR.

O E70580 acompanha os acessórios E70299 ou E70399?

A ficha os identifica como acessórios opcionais para espaço de encaixe de cabos planos, não como itens inclusos. Confirme o conteúdo do fornecimento com o vendedor.

Posso usar o E70580 em uma rede que não seja AS-Interface?

A ficha especifica o produto para AS-Interface e não declara compatibilidade com outros protocolos. Para outra rede, confirme a solução com o fabricante.

Ele serve para qualquer tipo de cabo industrial?

A compatibilidade informada é para cabo plano AS-i de 1,5 mm² ou 2,5 mm² em EPDM, TPE ou PUR. A ficha não confirma outros cabos.

O sinal continua instável; devo trocar o terminal?

Não necessariamente. Antes da troca, confirme o tipo de rede, o cabo utilizado, a montagem e a tensão AS-i; a ficha não atribui toda instabilidade ao terminal.

O LED não acende como esperado: o que devo verificar?

Verifique a tensão AS-i e compare-a com os limiares dos LEDs: amarelo acima de 18 V e verde acima de 26,5 V. Confira também a conexão e a alimentação do sistema.

Devo comprar o E70580 ou apenas um cabo plano?

O E70580 é um terminal BUS passivo para melhoramento da qualidade de sinal; não é descrito como substituto do cabo. Se a necessidade for somente de cabo, selecione-o conforme os requisitos da instalação.

Como faço a instalação do E70580?

A instalação deve seguir o procedimento do fabricante para o cabo plano AS-i compatível. Consulte o datasheet antes da montagem e confirme tensão e condições ambientais.

Qual alternativa devo escolher se meu sistema não for AS-i?

A ficha não apresenta uma alternativa para outros protocolos. Identifique o protocolo e os requisitos de conexão da aplicação e consulte o fabricante para selecionar um produto compatível.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Sistema de comunicação industrial para o qual o terminal E70580 é especificado.

Terminal BUS passivo

Componente passivo indicado para integração ao barramento AS-i e melhoramento da qualidade de sinal.

IP67

Grau de proteção declarado para o produto; consulte a documentação do fabricante para as condições de ensaio e aplicação.

Monitoramento de subtensão

Função indicada na ficha para monitorar condição de subtensão na interface AS.

Cabo plano AS-i

Tipo de cabo cuja compatibilidade é indicada para seções de 1,5 mm² e 2,5 mm², nas versões EPDM, TPE e PUR.
