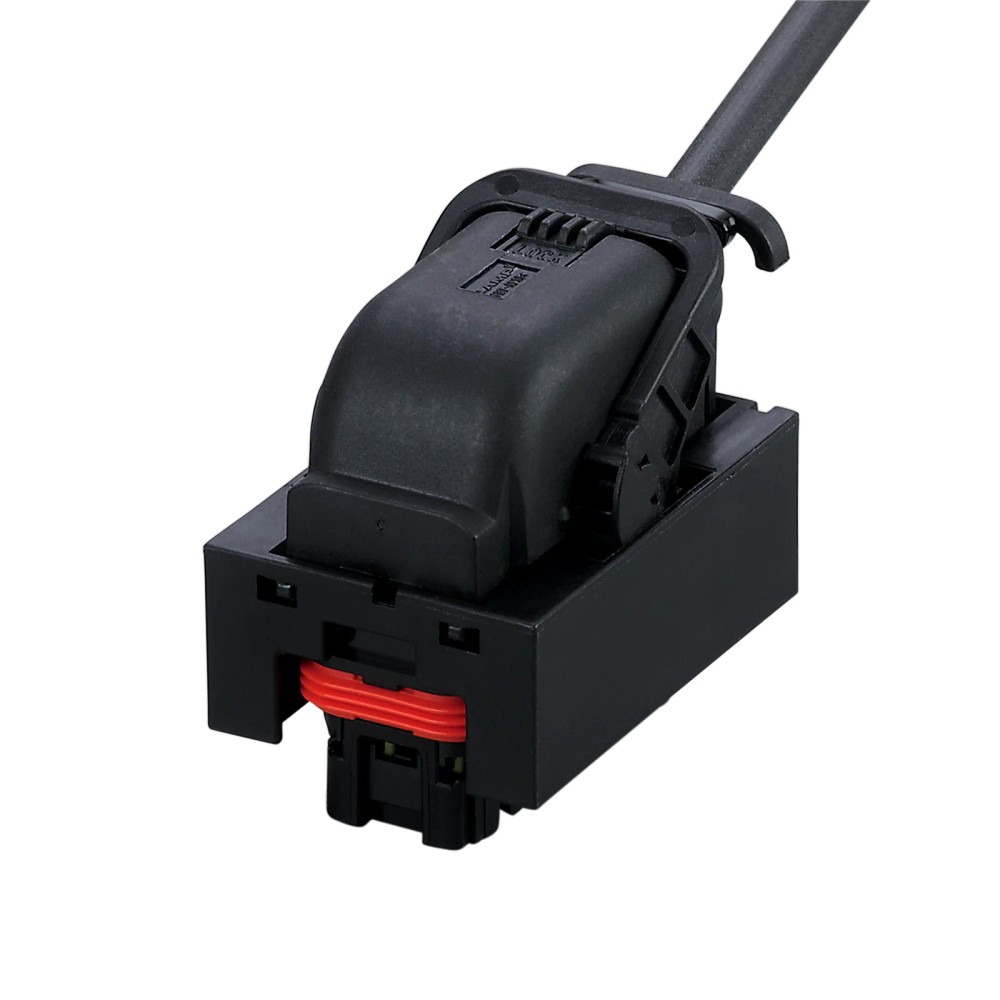

Cabo de Conexão Fêmea IFM E70451 5m PVC IP65

Pré-visualizar: E70451 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PVC IP65

E70451 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PVC IP65

Imagem meramente ilustrativa

R$ 584,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70451
EAN: 4021179322782
NCM do produto: 85444200

Destaques do Produto Modelo E70451...mais

Fechar menu

Saiba mais sobre: "E70451 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PVC IP65"

Destaques do Produto

Modelo

E70451

Tipo de conector

Fêmea

Comprimento

5 m

Alimentação

8 a 32 V DC

Proteção

IP65

Condutores identificados

Pino 1: +24 V; pino 2: GND

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea IFM E70451, 5 m, PVC, IP65

O IFM E70451 é um cabo de conexão com conector fêmea destinado a aplicações industriais e à alimentação de Edge-Gateway. Possui 5 m de comprimento, revestimento de PVC e grau de proteção IP65. Sua conexão elétrica está identificada como pino 1: +24 V e pino 2: GND; a tensão de operação informada é de 8 a 32 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de conexão com conector fêmea
Comprimento	5 m
Material do cabo	PVC
Material do invólucro	PBT-GF20
Grau de proteção	IP65
Conexão elétrica	Pino 1: +24 V; pino 2: GND
Tensão de operação	8 a 32 V DC
Seção transversal	0,75 mm²
Temperatura de operação	-30 a 85 °C
Peso	236 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que necessitem de cabo de conexão fêmea de 5 m.
Alimentação de Edge-Gateway quando o dispositivo e a conexão forem compatíveis com a pinagem indicada e a faixa de 8 a 32 V DC.
Instalações cujas condições de operação estejam dentro de -30 a 85 °C e que atendam ao grau de proteção IP65 do produto.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão de alimentação requerida estiver fora da faixa especificada de 8 a 32 V DC.
Não selecionar quando forem necessários comprimento, material ou grau de proteção diferentes dos informados; confirme esses requisitos com a ficha técnica do equipamento conectado.

APLICAÇÕES E USO

Aplicação declarada: alimentação de Edge-Gateway em instalações industriais e de automação, desde que a tensão do dispositivo esteja entre 8 e 32 V DC e a pinagem corresponda à indicada.
Possibilidade de uso em outras aplicações industriais de alimentação: verificar previamente a compatibilidade mecânica do conector, a pinagem e os requisitos elétricos do equipamento; essa aplicação não é detalhada além do contexto fornecido.
Operação dentro da faixa ambiental informada de -30 a 85 °C. O grau IP65 é o declarado para o produto; a ficha fornecida não detalha condições adicionais de instalação ou exposição.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea IFM E70451, 5 m, PVC, IP65, verifique estes pontos:

Escolha o E70451 quando

A aplicação exigir cabo de conexão fêmea com 5 m, revestimento de PVC, proteção IP65 e alimentação entre 8 e 32 V DC, respeitando a identificação elétrica dos pinos.

Verifique o equipamento antes de conectar

Confirme no datasheet do dispositivo o tipo de conector, a pinagem e os requisitos de alimentação. A ficha do cabo não identifica protocolo de comunicação nem especifica uma interface de dados.

Considere outra configuração quando

O comprimento, o material, o grau de proteção ou a faixa de tensão necessários forem diferentes dos dados informados para o E70451. A ficha disponível não permite indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector fêmea	Classificação informada para o produto.
Marca	IFM	Fabricante indicado na ficha.
Modelo / SKU / Part number	E70451	Código de identificação do produto.
GTIN	4021179322782	Identificador comercial informado.
Aplicação	Aplicações industriais e automação industrial; tensão de alimentação para Edge-Gateway	Aplicações declaradas nos dados do produto.
Categoria de catálogo	Edge-Gateway/Power cable	Classificação de catálogo.
Quantidade por embalagem	1 peça	Unidade de embalagem informada.

Dados elétricos
Tensão de operação	8 a 32 V DC	Faixa de tensão declarada para operação.
Identificação da conexão	Pino 1: +24 V; pino 2: GND	Atribuição de alimentação indicada na ficha.
Seção transversal	0,75 mm²	Seção transversal do cabo informada.
Tipo de cabo informado	PVC; FLRY-B	Descrição de conexão elétrica disponível nos dados do produto.

Conexão
Tipo de conector	Fêmea	Tipo indicado no nome e nos atributos do produto.
Número total de polos e padrão mecânico	Não informado na ficha fornecida	Confirmar no datasheet ou desenho do fabricante para validar a conexão mecânica.

Materiais e proteção
Material do cabo	PVC	Material do revestimento informado.
Material do invólucro	PBT-GF20	Material indicado para o invólucro.
Grau de proteção	IP65	Grau de proteção declarado; observar as condições de montagem e conexão do conjunto.

Condições ambientais
Temperatura de operação	-30 a 85 °C	Faixa de temperatura ambiente informada para operação.

Dados mecânicos e logísticos
Comprimento	5 m	Comprimento do cabo informado.
Peso	236 g	Peso declarado nos dados do produto.
NCM	8544.42.00	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha do produto não especifica protocolo de comunicação. Não utilizar a indicação de cabo de alimentação como evidência de compatibilidade com uma interface de dados.

Conexões

Elétrica Conexão elétrica informada: pino 1: +24 V; pino 2: GND. Tensão de operação: 8 a 32 V DC. A compatibilidade elétrica depende da correspondência com a pinagem e os requisitos do equipamento conectado.

Processo Conector fêmea. A ficha fornecida não informa o padrão, o número total de polos nem as dimensões da conexão; confirme a compatibilidade mecânica no desenho e no datasheet do dispositivo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de Edge-Gateway que aceite a pinagem indicada e tensão DC dentro de 8 a 32 V	✓	A ficha do produto descreve aplicação de alimentação para Edge-Gateway e informa essa faixa de tensão e a identificação dos pinos 1 e 2.
Conexão de dados que dependa de um protocolo de comunicação específico	✗	A ficha disponível não especifica protocolo nem indica que o cabo seja destinado à transmissão de dados.
Equipamento com tensão de alimentação fora de 8 a 32 V DC	✗	A tensão requerida fica fora da faixa de operação informada para o cabo.
Dispositivo cuja conexão mecânica, pinagem ou quantidade de polos não foi confirmada	✗	A ficha não fornece dados suficientes para validar a compatibilidade mecânica ou elétrica; conferir o datasheet e o desenho do dispositivo antes da ligação.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea IFM E70451, 5 m, PVC, IP65

Confirme no datasheet do equipamento a compatibilidade do conector fêmea e da conexão mecânica; a ficha fornecida não detalha o padrão ou o número de polos.
Verifique se a tensão de alimentação requerida pelo dispositivo está entre 8 e 32 V DC.
Com a alimentação desligada, confira a correspondência dos condutores: pino 1 para +24 V e pino 2 para GND.
Inspecione o cabo de 5 m e o conector; não utilize o conjunto se houver dano visível.
Conecte o cabo ao equipamento sem forçar o encaixe e conforme as instruções do fabricante do dispositivo.
Antes de energizar, confirme novamente a pinagem e a tensão no ponto de alimentação; consulte o datasheet para orientações adicionais de montagem.

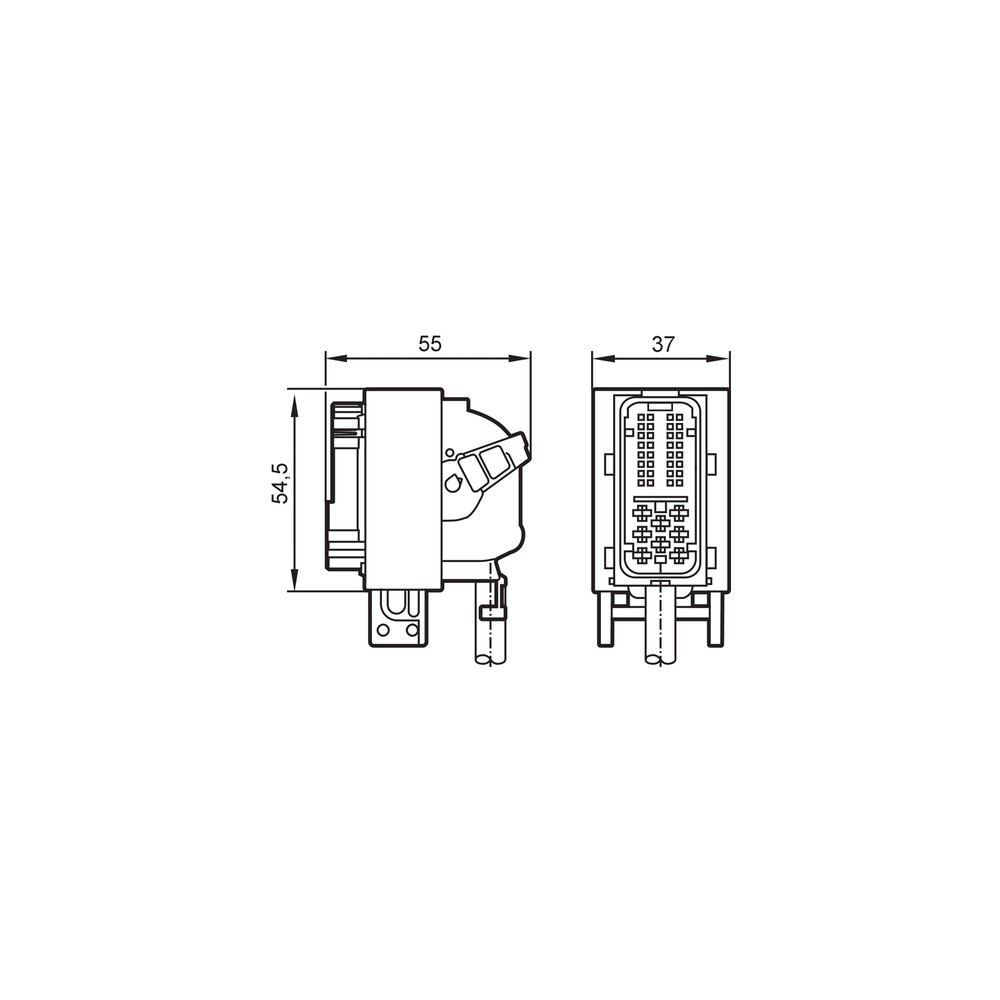

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O Edge-Gateway não liga após a conexão.	Alimentação ausente, tensão fora da faixa especificada ou ligação incorreta dos pinos de alimentação.	Com a alimentação desligada, confira a correspondência entre pino 1 (+24 V) e pino 2 (GND); depois, meça a tensão DC e compare-a com a faixa de 8 a 32 V.
O equipamento liga de forma intermitente.	Conector não encaixado corretamente, contato comprometido ou dano no cabo.	Desenergize o circuito, inspecione o conector e o cabo em toda a extensão e verifique se o encaixe está completo, sem forçar.
Há tensão de alimentação no ponto de entrada, mas o dispositivo não funciona.	Possível incompatibilidade entre a pinagem do cabo e a exigida pelo dispositivo conectado.	Compare a pinagem do E70451 com o esquema elétrico do equipamento; não presuma compatibilidade apenas pelo encaixe mecânico.
A proteção contra ingresso de poeira ou água esperada no conjunto não é obtida.	Conexão incompleta, vedação inadequada ou condição de instalação fora das orientações do fabricante.	Confirme o encaixe e consulte o datasheet do cabo e do dispositivo para verificar as condições de montagem associadas ao grau IP65.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E70451 (PT-BR) (Datasheet) Desenho em escala IFM E70451 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E70451 e para que ele serve?

É um cabo de conexão com conector fêmea destinado a aplicações industriais, incluindo alimentação de Edge-Gateway. A ficha informa 5 m de comprimento e tensão de operação de 8 a 32 V DC.

O que acompanha a compra do E70451?

A ficha informa uma unidade por embalagem. Não há acessórios adicionais listados.

Qual é a pinagem de alimentação deste cabo?

A identificação informada é pino 1: +24 V e pino 2: GND. Confirme que o equipamento conectado utiliza essa mesma atribuição antes de energizar.

Ele é compatível com qualquer Edge-Gateway ou protocolo de dados?

Não é possível afirmar compatibilidade universal: a ficha declara aplicação de alimentação para Edge-Gateway, mas não especifica protocolo de comunicação nem o padrão mecânico completo. Verifique conector, pinagem e requisitos do equipamento.

Posso usar o E70451 com uma fonte fora da faixa de 8 a 32 V DC?

A ficha informa operação de 8 a 32 V DC; portanto, uma tensão fora dessa faixa não corresponde às especificações declaradas. Confirme a tensão requerida pelo dispositivo antes da conexão.

Este cabo pode substituir um cabo de outro comprimento ou material?

A ficha do E70451 especifica 5 m e revestimento de PVC. Para uma instalação que exija outro comprimento ou material, selecione um cabo cujas especificações correspondam a esses requisitos; não há alternativa específica indicada nos dados fornecidos.

O Edge-Gateway não liga: o que devo verificar antes de trocar o cabo?

Confira se há alimentação DC, se a tensão está entre 8 e 32 V e se os pinos estão ligados conforme indicado: pino 1 para +24 V e pino 2 para GND. Inspecione também o encaixe e o estado visível do cabo.

O dispositivo funciona de forma intermitente; qual é a primeira verificação?

Com o circuito desenergizado, verifique o encaixe do conector e procure danos visíveis no cabo. Se estiver íntegro, compare a pinagem e a tensão com os requisitos do dispositivo.

O que devo conferir antes de instalar o E70451?

Confirme no datasheet do equipamento o tipo de conexão, a pinagem e a tensão de alimentação. Faça a ligação com a alimentação desligada e não force o encaixe mecânico.

O cabo inclui instruções específicas de montagem ou acessórios?

A ficha fornecida não lista acessórios nem descreve ferramentas específicas de instalação. Consulte o datasheet do fabricante e as instruções do equipamento conectado para detalhes adicionais.

GLOSSÁRIO TÉCNICO

GND

Referência de terra/retorno elétrico indicada para o pino 2 na conexão do cabo (Ref.: pino 2: GND).

Tensão DC

Tensão de corrente contínua; a faixa de operação informada para o cabo é de 8 a 32 V DC (Ref.: tensão de operação).

Seção transversal

Área da seção dos condutores do cabo, informada como 0,75 mm² (Ref.: seção transversal).

IP65

Grau de proteção declarado para o produto; condições de montagem e proteção do conjunto devem ser verificadas no datasheet (Ref.: grau de proteção IP65).

PBT-GF20

Identificação do material do invólucro informada na ficha do produto (Ref.: material do invólucro).
