Cabo de Ligação IFM E70450 M12 0,6m

Pré-visualizar: E70450 IFM - Cabo de Ligação IFM M12 Para Edge Gateway 0,6m PVC IP65

E70450 IFM - Cabo de Ligação IFM M12 Para Edge Gateway 0,6m PVC IP65

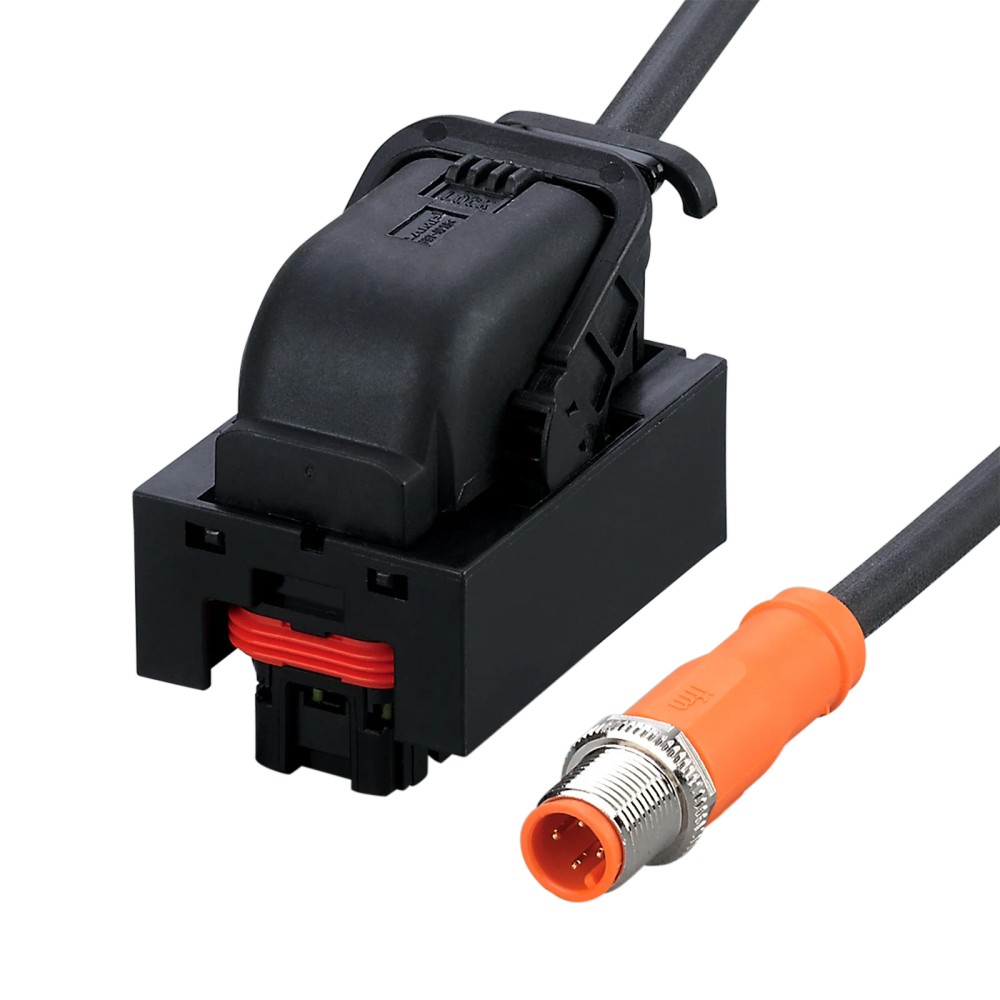

Imagem meramente ilustrativa

R$ 616,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70450
EAN: 4021179322775
NCM do produto: 85444200

Destaques do Produto Aplicação Alimentação...mais

Fechar menu

Saiba mais sobre: "E70450 IFM - Cabo de Ligação IFM M12 Para Edge Gateway 0,6m PVC IP65"

Destaques do Produto

Aplicação

Alimentação de edgeGateway

Comprimento

0,6 m

Conector

M12, codificação A

Contatos

Tensão DC

8...32 V DC

Proteção

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E70450 IFM – Cabo de Ligação IFM M12 para Edge Gateway, 0,6 m, PVC, IP65

O IFM E70450 é um cabo de ligação M12 destinado à alimentação de um edgeGateway. Possui comprimento de 0,6 m, cabo em PVC tipo FLRY-B e grau de proteção IP65. A conexão é M12 com codificação A e quatro contatos; a distribuição indicada é 1: L+, 2: N.C., 3: L−, 4: N.C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Aplicação informada	Alimentação para edgeGateway
Comprimento	0,6 m
Conector	1 x M12, codificação A, 4 contatos
Distribuição dos pinos	1: L+, 2: N.C., 3: L−, 4: N.C.
Tensão DC	8...32 V DC
Material e tipo do cabo	PVC; FLRY-B
Grau de proteção	IP65
Material do invólucro	PBT-GF20
Temperatura de armazenamento	−40...105 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em que seja necessário conectar a alimentação de um edgeGateway por meio de conexão M12 compatível, dentro da faixa de 8...32 V DC e com os pinos conforme a distribuição especificada.

⚠ Considere outro se precisa de:

Não selecione para uma instalação que exija comprimento diferente de 0,6 m sem confirmar que o comprimento atende ao trajeto.
Não use como cabo de comunicação de dados: a ficha o identifica como cabo de alimentação e informa os pinos 2 e 4 como N.C.

APLICAÇÕES E USO

Uso informado pelo fabricante: alimentação de edgeGateway em aplicações industriais e de automação industrial.
Pode ser considerado em instalações cujo trajeto comporte 0,6 m e cujos requisitos elétricos e de conexão correspondam aos dados do cabo; essa seleção deve ser confirmada com a especificação do edgeGateway.
A ficha informa IP65 e temperatura de armazenamento de −40...105 °C. Não use a faixa de armazenamento como faixa de temperatura de operação.

COMO ESCOLHER

Antes de comprar o E70450 IFM – Cabo de Ligação IFM M12 para Edge Gateway, 0,6 m, PVC, IP65, verifique estes pontos:

Escolha o E70450

Quando a aplicação exigir cabo de alimentação para edgeGateway, comprimento de 0,6 m, conexão M12 codificação A com 4 contatos e alimentação DC de 8...32 V, respeitando a distribuição dos pinos informada.

Busque outra configuração

Quando a instalação precisar de comprimento, pinagem, tipo de conexão ou faixa elétrica diferentes. Confirme os requisitos do equipamento e do circuito no datasheet antes de selecionar outro cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante indicada no anúncio.
Modelo / SKU / Part number	E70450	Código do produto.
GTIN	4021179322775	Identificador comercial informado.
Tipo de produto	Cabo de ligação	Classificação indicada para o produto.
Aplicação	Alimentação para edgeGateway; aplicações industriais e automação industrial	Uso descrito na ficha do produto.

Dados elétricos e conexão
Tensão DC	8...32 V DC	Faixa de tensão indicada nos dados técnicos do produto.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Configuração do conector informada na ficha.
Distribuição dos pinos	1: L+, 2: N.C., 3: L−, 4: N.C.	Designação dos contatos conforme a ficha; N.C. indica contato não conectado.

Dados do cabo
Comprimento	0,6 m	Comprimento especificado para o cabo.
Material do cabo	PVC	Material indicado para o revestimento do cabo.
Tipo de cabo	FLRY-B	Designação de tipo informada na ficha.

Materiais e proteção
Material do invólucro	PBT-GF20	Material indicado para o invólucro.
Grau de proteção	IP65	Grau de proteção declarado na ficha do produto.

Condições ambientais e dados físicos
Temperatura de armazenamento	−40...105 °C	Faixa indicada especificamente para armazenamento.
Peso	111,5 g	Massa informada nos dados do produto.
Quantidade por embalagem	1 peça	Quantidade indicada na ficha de cadastro.

COMPATIBILIDADE

Comunicação

• Não especificado como cabo de comunicação; a ficha o descreve como cabo de alimentação para edgeGateway.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Distribuição: 1: L+, 2: N.C., 3: L−, 4: N.C. Tensão DC informada: 8...32 V DC.

Processo Não aplicável: trata-se de um cabo de ligação elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de edgeGateway com conexão M12 codificação A compatível e requisitos elétricos dentro de 8...32 V DC.	✓	A ficha descreve o cabo para alimentação de edgeGateway e especifica a conexão M12, codificação A, e a faixa DC.
Circuito que exige sinal nos contatos 2 ou 4.	✗	Os contatos 2 e 4 estão especificados como N.C.; não são indicados como vias de sinal.
Aplicação que exige comunicação de dados pelo cabo.	✗	O produto é descrito como cabo de alimentação; não há protocolo ou função de comunicação especificados.
Instalação que requer comprimento diferente de 0,6 m ou pinagem diferente da informada.	✗	Esses requisitos não correspondem à configuração especificada para o E70450.

INSTALAÇÃO

Como instalar o E70450 IFM – Cabo de Ligação IFM M12 para Edge Gateway, 0,6 m, PVC, IP65

Confirme no datasheet do edgeGateway que a alimentação requerida está entre 8 e 32 V DC e que a conexão M12 codificação A é compatível.
Verifique que o comprimento de 0,6 m atende ao trajeto previsto antes de conectar.
Desenergize o circuito antes de realizar a conexão elétrica.
Confira a orientação e a codificação do conector M12 correspondente; não force o acoplamento.

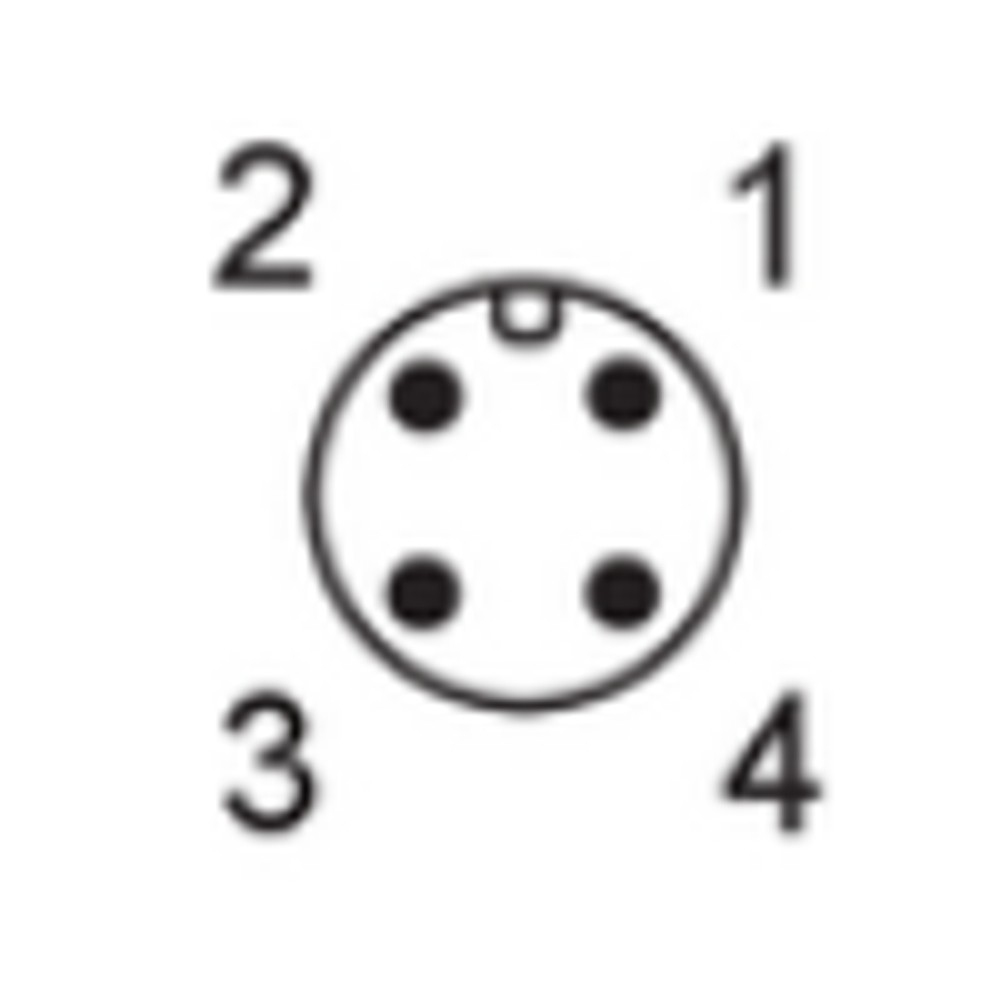

Conecte respeitando a pinagem: 1: L+, 2: N.C., 3: L−, 4: N.C.
Após a conexão, verifique o assentamento do conector e confirme a alimentação no equipamento conforme o procedimento do fabricante.

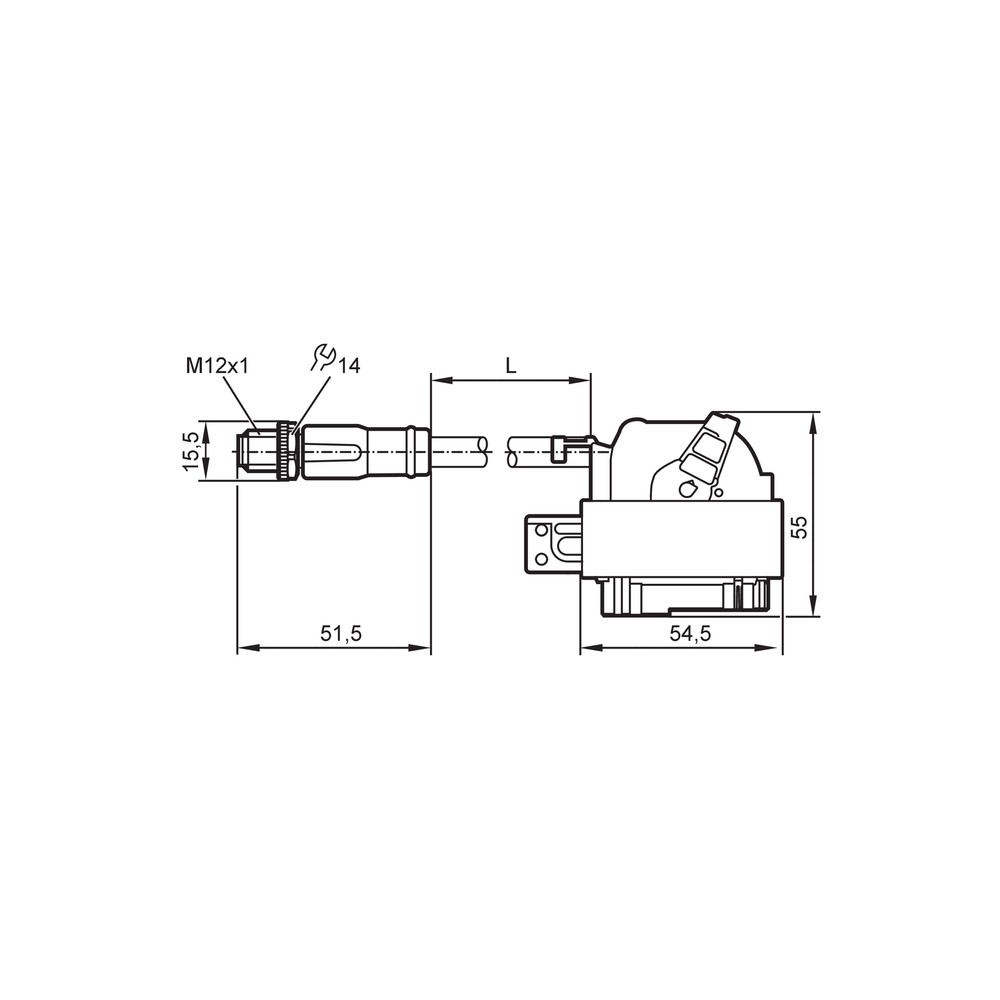

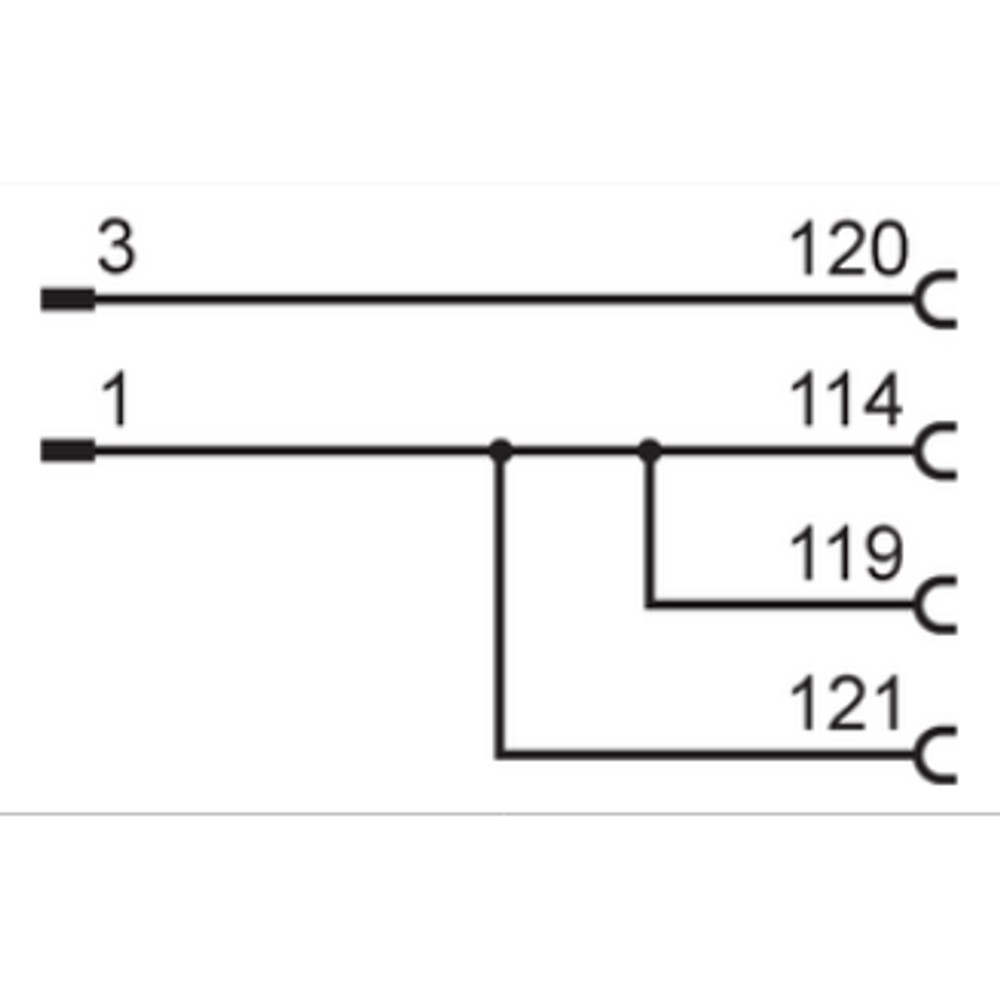

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O edgeGateway não liga após a conexão.	Alimentação ausente ou fora da faixa DC especificada, ou conexão incorreta dos contatos de alimentação.	Verifique a tensão no circuito e confira a pinagem 1: L+ e 3: L− antes de substituir o cabo.
O conector não acopla ao equipamento.	A conexão correspondente pode não ter a codificação ou geometria compatível com M12 codificação A.	Confira a codificação e a configuração do conector do equipamento no respectivo datasheet; não force o acoplamento.
A aplicação espera um sinal nos contatos 2 ou 4, mas não o recebe.	Os contatos 2 e 4 estão especificados como N.C.	Compare a pinagem do cabo com o esquema elétrico da aplicação; confirme se o circuito exige contatos diferentes.
A conexão fica intermitente depois da instalação.	Acoplamento incompleto ou instalação que não mantém o conector devidamente assentado.	Desenergize o circuito, inspecione visualmente o acoplamento e reconecte sem forçar; consulte o procedimento do fabricante do equipamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E70450 (PT-BR) (Datasheet) Desenho em escala do IFM E70450 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E70450 e para que serve?

É um cabo de ligação M12 para alimentação de edgeGateway em aplicações industriais e de automação.

Qual é a pinagem e a tensão indicada para esse cabo?

A pinagem é 1: L+, 2: N.C., 3: L−, 4: N.C.; a faixa de tensão DC informada é 8...32 V.

O que acompanha o produto?

A ficha indica 1 peça por embalagem. Não há acessórios adicionais especificados.

Posso usar o E70450 como cabo de comunicação?

A ficha o identifica como cabo de alimentação, não de comunicação. Além disso, os contatos 2 e 4 estão indicados como N.C.

Este cabo serve para aplicações que precisam de um contato nos pinos 2 ou 4?

Não conforme a pinagem informada: os contatos 2 e 4 são N.C. Verifique o esquema elétrico requerido pela aplicação.

O cabo serve para qualquer equipamento com conector M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Confira também a codificação, a pinagem e os requisitos elétricos do equipamento.

O edgeGateway não liga; devo trocar o cabo?

Antes de trocar, verifique se há alimentação DC dentro de 8...32 V e se L+ e L− estão conectados aos pinos 1 e 3, respectivamente.

O conector não encaixa; qual pode ser a causa?

A codificação ou a configuração do conector correspondente pode ser diferente. Confira o datasheet do equipamento e não force o acoplamento.

Quando escolher este cabo em vez de outra versão?

Escolha o E70450 quando o comprimento de 0,6 m, a conexão M12 codificação A, a pinagem e a faixa de 8...32 V DC atenderem à instalação. Se algum requisito diferir, selecione uma configuração que corresponda aos dados do equipamento.

Que cuidados devo ter na instalação?

Desenergize o circuito, confirme a pinagem e a compatibilidade do conector e acople sem forçar. A ficha não informa ferramenta específica para a instalação.

GLOSSÁRIO TÉCNICO

M12

Tipo de conexão elétrica indicado para o cabo.

Codificação A

Codificação especificada para o conector M12; deve corresponder à conexão do equipamento.

N.C.

Abreviação usada na pinagem para indicar contato não conectado.

IP65

Grau de proteção declarado para o produto; consulte as condições de instalação no datasheet.

FLRY-B

Designação do tipo de cabo indicada na ficha do produto.
