Distribuidor AS-Interface IFM E70377

Pré-visualizar: E70377 IFM - Distribuidor AS-Interface IFM Para cabo plano IP69K Aço Inox

E70377 IFM - Distribuidor AS-Interface IFM Para cabo plano IP69K Aço Inox

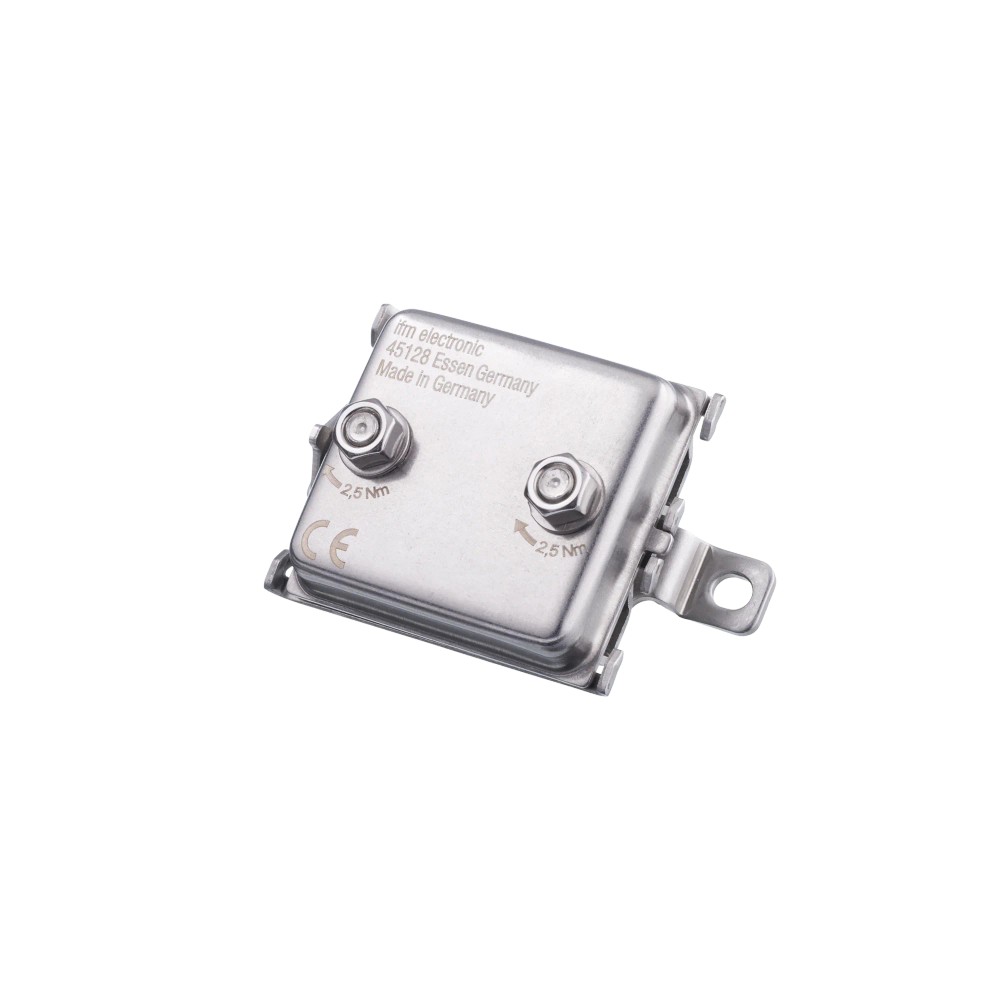

Imagem meramente ilustrativa

R$ 452,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70377
EAN: 4021179073769
NCM do produto: 85369090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "E70377 IFM - Distribuidor AS-Interface IFM Para cabo plano IP69K Aço Inox"

Destaques do Produto

Tecnologia

AS-Interface (AS-i)

Tipo de cabo

Cabo plano

Proteção

IP67, IP68 e IP69K

Temperatura de operação

-30 a 80 °C

Corrente por contato

8 A

Material metálico

Aço inoxidável 1.4404 (316L)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Distribuidor AS-Interface para cabo plano IFM E70377 — FCE Splitter ye/ye ProcessL

O IFM E70377 é um distribuidor para fiação plana em sistemas AS-Interface, destinado à conexão com cabo plano. O fabricante o indica para áreas úmidas e higiênicas da indústria de alimentos. Sua construção inclui peças metálicas em aço inoxidável 1.4404 (316L) e grau de proteção IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E70377
Modelo	FCE Splitter ye/ye ProcessL
Tecnologia / função elétrica	AS-i
Compatibilidade de cabo	Cabo plano
Grau de proteção	IP67, IP68 e IP69K
Material das peças metálicas	Aço inoxidável 1.4404 (316L)
Vedação dos pinos de contato	FPM
Anel de vedação	EPDM
Faixa de temperatura de operação	-30 a 80 °C
Corrente por contato	8 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição de fiação plana em sistemas AS-i que utilizem cabo plano.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada pelo fabricante.
Instalações cujas condições estejam dentro da faixa de temperatura de operação de -30 a 80 °C e dos graus de proteção declarados.

⚠ Considere outro se precisa de:

Não selecionar para conexão a cabo que não seja plano: a compatibilidade informada é com cabo plano.
Não selecionar para circuitos que excedam 8 A por contato.
Não presumir compatibilidade com protocolos diferentes de AS-i, dispositivos específicos ou conexões de processo não informadas; confirme os requisitos no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: distribuição de fiação plana AS-i em áreas úmidas e higiênicas da indústria de alimentos.
Pode ser considerado em uma instalação AS-i com cabo plano quando a corrente por contato não ultrapassa 8 A e a temperatura de operação permanece entre -30 e 80 °C; valide as condições do sistema e da montagem no datasheet.
A ficha declara IP67, IP68 e IP69K, mas não fornece neste contexto as condições detalhadas de ensaio. Confirme a adequação ao método de limpeza, à exposição e à instalação reais.
Compatibilidade com dispositivos específicos, pinagem e dimensões de conexão não está detalhada no contexto fornecido; consulte a documentação IFM antes de integrar o componente.

COMO ESCOLHER

Antes de comprar o Distribuidor AS-Interface para cabo plano IFM E70377 — FCE Splitter ye/ye ProcessL, verifique estes pontos:

Escolha o E70377

Quando a instalação requer um distribuidor de fiação plana para AS-i, compatível com cabo plano, e as condições de operação são compatíveis com os limites declarados: -30 a 80 °C e até 8 A por contato.

Verifique a aplicação antes da compra

Para uso em ambiente úmido ou higiênico, considere os graus de proteção IP67, IP68 e IP69K declarados e valide que o conjunto instalado atende às condições reais. Consulte o fabricante se a aplicação exigir dados de conexão, dimensões ou compatibilidade com dispositivos que não constam na ficha.

Busque outra configuração quando necessário

Se o circuito exigir cabo diferente de cabo plano, corrente superior a 8 A por contato ou protocolo distinto de AS-i, procure um componente cuja compatibilidade esteja explicitamente especificada para esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Distribuidor para fiação plana AS-i	Função e tecnologia indicadas na ficha do produto.
Designação do modelo	FCE Splitter ye/ye ProcessL	Identificação do modelo.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada para o produto.
Compatibilidade de cabo	Cabo plano	Tipo de cabo declarado; a ficha não especifica outras geometrias.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos e comunicação
Protocolo / função elétrica	AS-i	Tecnologia de comunicação declarada.
Modelo de tensão	AS-i / 24 V	Descrição de modelo/tensão conforme atributo da ficha; não substitui a verificação dos requisitos elétricos do sistema.
Corrente por contato	8 A	Valor informado por contato.
Categoria de isolamento	III	Classificação declarada.
Grau de sujidade	2	Condição de grau de poluição indicada na ficha.

Proteção e condições ambientais
Grau de proteção	IP67, IP68 e IP69K	Graus declarados pelo fabricante; a ficha fornecida não detalha condições de ensaio ou duração de exposição.
Temperatura de operação	-30 a 80 °C	Faixa de operação informada.
Umidade relativa máxima	80% a 31 °C; redução linear até 50% a 40 °C	Limites ambientais declarados.
Altitude máxima	2000 m	Limite de altitude informado.
Norma técnica	EN 61000-6-2	Norma de referência declarada na ficha.

Dados mecânicos e materiais
Material das peças metálicas	1.4404 (aço inoxidável / 316L)	Material indicado para as peças metálicas.
Vedação dos pinos de contato	FPM	Material especificado para a vedação dos pinos.
Material do anel de vedação	EPDM	Material especificado para o anel de vedação.
Torque das porcas de fixação	2,5 Nm	Torque de fixação informado para as porcas.
Peso	101,5 g	Massa declarada no conjunto de atributos.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i). A ficha não informa compatibilidade com outros protocolos.

Conexões

Elétrica Distribuidor de fiação plana para AS-i, compatível com cabo plano. Corrente máxima informada: 8 A por contato. A ficha não detalha a geometria ou o pinout da conexão; consulte o datasheet antes da ligação.

Processo Não há conexão de processo especificada na ficha. O produto é descrito como distribuidor para cabo plano; não confundir essa compatibilidade elétrica/mecânica com uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema AS-i com cabo plano e corrente de até 8 A por contato	✓	Corresponde à tecnologia, ao tipo de cabo e ao limite de corrente declarados.
Área úmida ou higiênica na indústria de alimentos, dentro das condições especificadas	✓	Essa aplicação é indicada na ficha; os graus de proteção declarados são IP67, IP68 e IP69K.
Instalação com temperatura ambiente de operação entre -30 e 80 °C	✓	A faixa declarada para o produto é de -30 a 80 °C.
Aplicação que requer mais de 8 A por contato	✗	A ficha informa 8 A por contato; não há suporte documentado para corrente superior.
Instalação que exige cabo diferente de cabo plano	✗	A compatibilidade de cabo informada é para cabo plano.
Rede que utiliza protocolo diferente de AS-i	✗	A ficha identifica AS-i; não declara compatibilidade com outros protocolos.

INSTALAÇÃO

Como instalar o Distribuidor AS-Interface para cabo plano IFM E70377 — FCE Splitter ye/ye ProcessL

Confirme que a rede utiliza AS-i e que o cabo a conectar é plano.
Verifique no datasheet a configuração da instalação e os requisitos de ligação antes de conectar o distribuidor.
Inspecione o cabo e as superfícies de vedação; não instale componentes com danos ou sujeira que impeçam o assentamento.
Posicione o distribuidor conforme o desenho do fabricante e assegure o alinhamento do cabo plano com a conexão.
Aplique 2,5 Nm às porcas de fixação, conforme o torque informado para o produto.
Após a montagem, verifique o assentamento das vedações e valide a comunicação e o funcionamento do circuito AS-i.

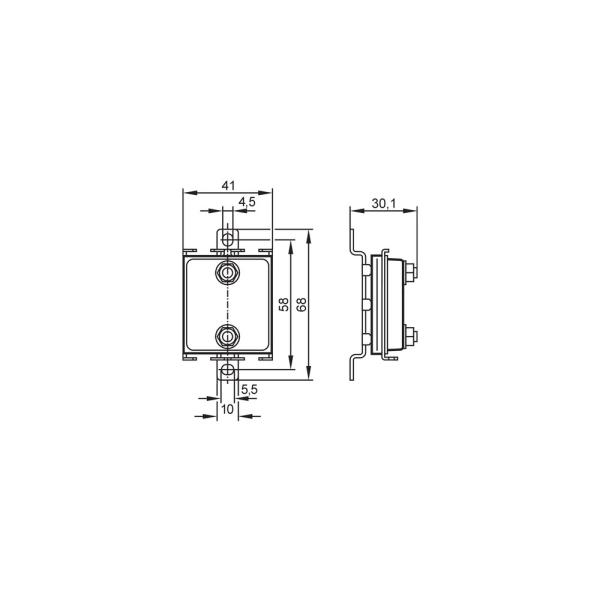

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação AS-i não é estabelecida após a instalação.	Possível incompatibilidade de cabo ou conexão incorreta do cabo plano.	Confirme que o cabo é plano, revise a montagem e consulte o datasheet para verificar os detalhes de conexão aplicáveis.
A conexão apresenta falha intermitente.	Possível assentamento inadequado do cabo ou das superfícies de vedação.	Inspecione o alinhamento e o assentamento do cabo e das vedações; confira o torque das porcas de fixação de 2,5 Nm.
O componente apresenta aquecimento associado à carga do circuito.	A corrente por contato pode estar acima do valor informado de 8 A.	Meça ou confirme a corrente de cada contato e compare com o limite declarado na ficha.
Há sinais de ingresso de umidade após a montagem.	Possível vedação mal assentada, dano ou contaminação nas superfícies de vedação, ou condições fora das previstas para a instalação.	Verifique a integridade e o assentamento das vedações e compare as condições de uso com o datasheet; a ficha não detalha a duração ou as condições dos ensaios IP.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E70377, em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E70377 e para que serve?

É um distribuidor de fiação plana para sistemas AS-Interface (AS-i). O fabricante indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

O E70377 é compatível com cabo plano e qual é a corrente por contato?

Sim, a ficha informa compatibilidade com cabo plano e corrente de 8 A por contato. A documentação fornecida não detalha a pinagem.

O que acompanha o E70377?

A embalagem contém 1 peça. A ficha não informa acessórios incluídos.

Posso usar este distribuidor com cabo redondo ou outra tecnologia de rede?

A ficha especifica cabo plano e AS-i. Não há compatibilidade declarada com cabo redondo ou protocolos diferentes; confirme os requisitos com a IFM antes de selecionar.

Este produto serve para qualquer aplicação de lavagem ou exposição a líquidos?

Não é possível afirmar isso para qualquer condição. A ficha declara IP67, IP68 e IP69K e indica áreas úmidas e higiênicas, mas as condições detalhadas de ensaio e exposição devem ser verificadas no datasheet.

O que verificar se a rede AS-i não comunicar depois da instalação?

Confira se o cabo é plano e se o distribuidor está corretamente montado. Consulte o datasheet para validar os detalhes de conexão, que não estão especificados no contexto fornecido.

O que pode causar falha intermitente na conexão?

Uma possibilidade é o cabo ou as vedações não estarem corretamente assentados. Inspecione o alinhamento e confira o torque de 2,5 Nm informado para as porcas de fixação.

Devo comprar o distribuidor ou um cabo plano avulso?

O E70377 é o distribuidor; a embalagem informada contém 1 peça e não declara cabo incluído. Se a necessidade for substituir apenas o cabo, selecione um cabo compatível separadamente.

Como decidir entre o E70377 e outro distribuidor?

Escolha o E70377 quando forem necessários AS-i, cabo plano e corrente de até 8 A por contato. Para outra tecnologia, outro tipo de cabo ou corrente superior, procure um modelo com esses requisitos explicitamente declarados.

Qual ferramenta e torque devo usar na instalação?

O torque indicado para as porcas de fixação é 2,5 Nm. A chave de torque E70390 aparece como acessório opcional, não como item incluído.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Tecnologia de comunicação identificada para o distribuidor E70377.

Cabo plano

Tipo de cabo declarado como compatível com este distribuidor.

Grau de proteção IP

Classificação de proteção declarada para o componente; as condições detalhadas devem ser consultadas na documentação do fabricante.

FPM

Material indicado para a vedação dos pinos de contato.

EPDM

Material indicado para o anel de vedação.
