Distribuidor AS-Interface IFM E70377

Pré-visualizar: E70377 IFM - Distribuidor AS-Interface IFM Para cabo plano em áreas úmidas IP69K Aço Inox

E70377 IFM - Distribuidor AS-Interface IFM Para cabo plano em áreas úmidas IP69K Aço Inox

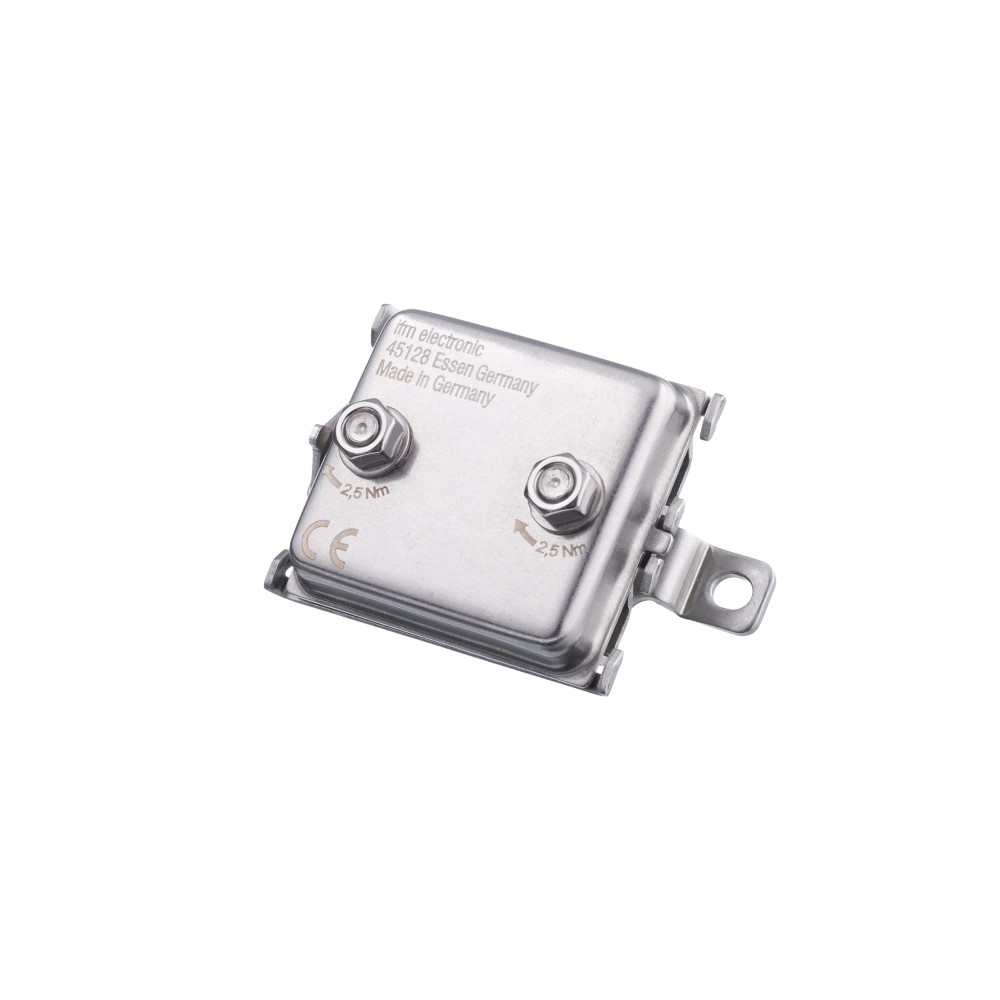

Imagem meramente ilustrativa

R$ 452,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70377
EAN: 4021179073769
NCM do produto: 85369090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "E70377 IFM - Distribuidor AS-Interface IFM Para cabo plano em áreas úmidas IP69K Aço Inox"

Destaques do Produto

Tecnologia

AS-Interface (AS-i)

Cabo

Cabo plano

Modelo

FCE Splitter ye/ye ProcessL

Proteção

IP67, IP68 e IP69K

Temperatura de operação

-30 a 80 °C

Corrente por contato

8 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E70377 IFM — Distribuidor AS-Interface para cabo plano, FCE Splitter ye/ye ProcessL, IP69K, aço inoxidável

O E70377 é um distribuidor para cabo plano da tecnologia AS-Interface, identificado como FCE Splitter ye/ye ProcessL. É indicado pelo fabricante para áreas úmidas e higiênicas na indústria de alimentos. Seus dados incluem proteção IP67, IP68 e IP69K, peças metálicas em aço inoxidável 1.4404 (316L) e faixa de operação de -30 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Distribuidor AS-Interface para cabo plano
Modelo	FCE Splitter ye/ye ProcessL
SKU / part number	E70377
Tecnologia / função elétrica	AS-i
Compatibilidade de cabo	Cabo plano
Grau de proteção	IP67, IP68 e IP69K
Material das peças metálicas	Aço inoxidável 1.4404 (316L)
Faixa de temperatura de operação	-30 a 80 °C
Corrente por contato	8 A
Torque das porcas de fixação	2,5 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição de conexão em sistemas AS-i que utilizem cabo plano compatível.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme indicação do fabricante.
Instalações cujas condições estejam dentro da faixa de temperatura de operação especificada e que exijam os graus de proteção informados.

⚠ Considere outro se precisa de:

Não selecionar para sistemas que não utilizem AS-i ou cabo plano sem confirmar a compatibilidade no datasheet do fabricante.
Não aplicar fora da faixa de temperatura de operação de -30 a 80 °C.
Não exceder 8 A por contato nem o torque de fixação especificado de 2,5 Nm.

APLICAÇÕES E USO

Aplicação declarada: distribuição AS-i com cabo plano em áreas úmidas e higiênicas da indústria de alimentos.
Possibilidade de uso em outros setores somente se protocolo, cabo, condições ambientais e limites elétricos forem compatíveis; essa extensão não está confirmada na ficha.
Operar entre -30 e 80 °C e respeitar a corrente informada de 8 A por contato.
Os graus IP informados não substituem a verificação das condições de instalação e dos procedimentos de limpeza definidos pelo fabricante.

COMO ESCOLHER

Antes de comprar o E70377 IFM — Distribuidor AS-Interface para cabo plano, FCE Splitter ye/ye ProcessL, IP69K, aço inoxidável, verifique estes pontos:

Escolha o E70377 quando

A instalação usar AS-i com cabo plano e exigir um distribuidor FCE Splitter ye/ye ProcessL para aplicação em área úmida ou higiênica. Verifique também os limites de temperatura, corrente por contato e torque indicados.

Considere outra especificação quando

O projeto utilizar outro protocolo ou outro tipo de cabo, ou exigir condições fora dos limites informados. A ficha disponível não identifica modelos alternativos; confirme a seleção com o datasheet ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Tipo de produto	Distribuidor AS-Interface para cabo plano	Função e aplicação declaradas para o produto.
Designação do modelo	FCE Splitter ye/ye ProcessL	Designação informada na ficha do produto.
Tecnologia / função elétrica	AS-i	Tecnologia de comunicação indicada.
Compatibilidade de cabo	Cabo plano	Tipo de cabo informado para o distribuidor.
Tensão / modelo	AS-i / 24 V	Identificação apresentada nos dados do produto; confirmar requisitos de ligação no datasheet.

Dados elétricos
Corrente por contato	8 A	Valor informado por contato; não exceder o limite indicado.
Categoria de isolamento	III	Classificação declarada na ficha.
Grau de sujidade	2	Condição de grau de sujidade informada pelo fabricante.
Norma técnica	EN 61000-6-2	Norma indicada na ficha do produto.

Proteção e condições ambientais
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados; observar as condições e definições do fabricante.
Temperatura de operação	-30 a 80 °C	Faixa de operação informada.
Umidade relativa máxima	80%; a 31 °C, com decrescimento linear até 50% a 40 °C	Limite ambiental declarado na ficha.
Altitude máxima	2000 m	Altitude máxima informada.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada no contexto do produto.

Dados mecânicos e materiais
Material das peças metálicas	1.4404 (aço inoxidável / 316L)	Material especificado para as peças metálicas.
Material da vedação dos pinos de contato	FPM	Material de vedação informado.
Material do anel de vedação	EPDM	Material do anel informado.
Torque das porcas de fixação	2,5 Nm	Torque especificado para as porcas de fixação.
Peso	101,5 g	Valor informado nos dados do produto.

Fornecimento e acessórios
Quantidade na embalagem	1 peça	Quantidade declarada por embalagem.
Acessório opcional	Chave de torque E70390	Acessório indicado como opcional; não declarado como incluído.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i), conforme identificação do produto.

• Compatibilidade informada com cabo plano.

• A ficha não especifica dispositivos, topologias ou versões adicionais; confirme esses detalhes no datasheet do fabricante.

Conexões

Elétrica Distribuidor de fiação plana para AS-i. Corrente máxima informada: 8 A por contato. A ficha não detalha pinagem ou esquema elétrico; consultar o datasheet antes da ligação.

Processo Conexão para cabo plano. A ficha não informa dimensões ou perfil do cabo; verificar o desenho e o datasheet do fabricante para confirmar o encaixe mecânico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema AS-i com cabo plano e condições ambientais dentro dos limites especificados	✓	O produto é identificado como distribuidor AS-Interface para cabo plano, modelo FCE Splitter ye/ye ProcessL.
Instalação em área úmida ou higiênica na indústria de alimentos	✓	Essa aplicação é indicada na ficha do produto; os graus de proteção informados são IP67, IP68 e IP69K.
Ambiente com temperatura inferior a -30 °C ou superior a 80 °C	✗	A condição excede a faixa de temperatura de operação informada.
Carga acima de 8 A por contato	✗	A corrente por contato informada é 8 A; a ficha não autoriza operação acima desse valor.
Instalação que exija outro protocolo ou cabo diferente de cabo plano	✗	A ficha identifica o produto para AS-i e cabo plano; não há evidência de compatibilidade com outros protocolos ou cabos.

INSTALAÇÃO

Como instalar o E70377 IFM — Distribuidor AS-Interface para cabo plano, FCE Splitter ye/ye ProcessL, IP69K, aço inoxidável

Confirme que o sistema utiliza AS-i e cabo plano compatível com o E70377; valide o perfil do cabo no datasheet.
Desenergize o sistema e siga os procedimentos de segurança da instalação antes de intervir na fiação.
Posicione o distribuidor conforme o desenho do fabricante, verificando o alinhamento com o cabo plano.
Realize a fixação sem exceder o torque de 2,5 Nm especificado para as porcas.
Confira a ligação elétrica e a pinagem no datasheet; não deduza conexões que não estejam documentadas.
Antes de energizar, inspecione assentamento, vedações e fixação e confirme que corrente e temperatura estão dentro dos limites informados.

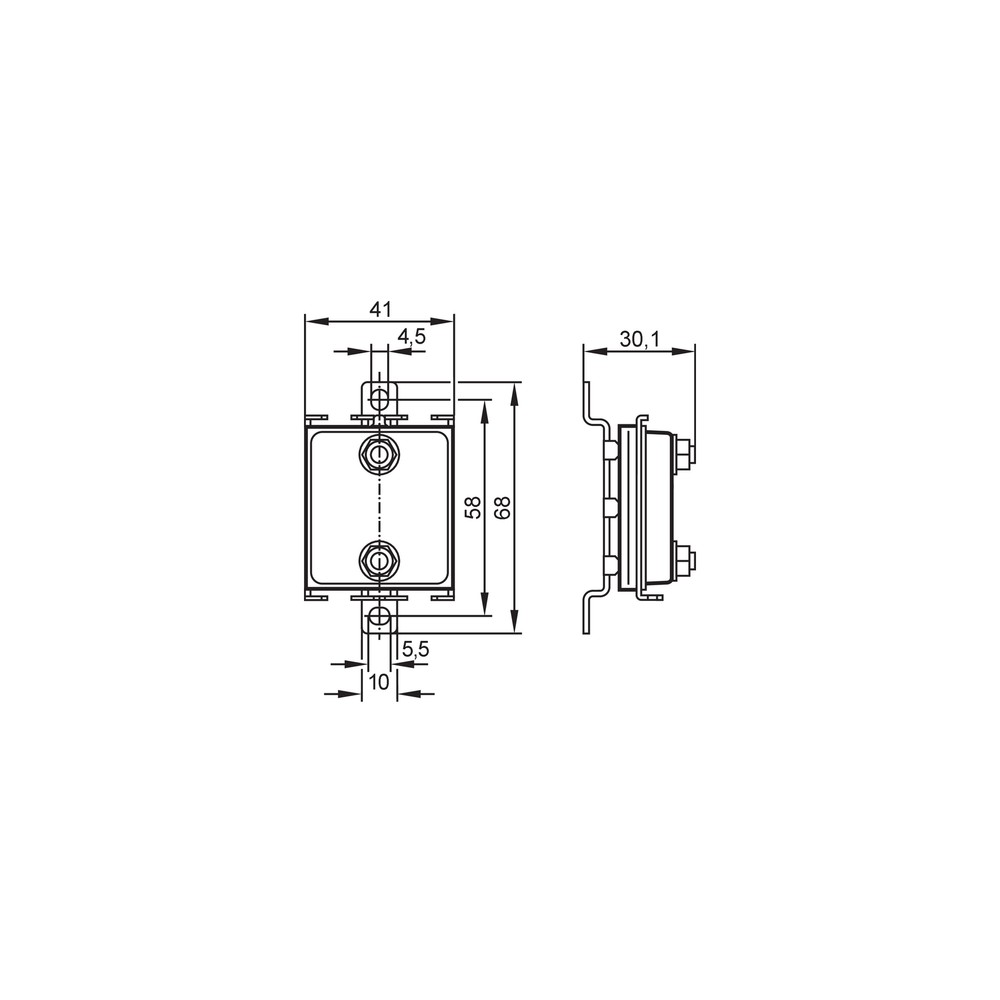

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação AS-i não é estabelecida após a instalação.	Possível incompatibilidade de protocolo ou cabo, ligação incorreta ou falha de assentamento do distribuidor.	Confirme que o sistema utiliza AS-i e cabo plano, inspecione a instalação e compare a ligação com o datasheet do fabricante.
A conexão apresenta aquecimento ou interrupções sob carga.	A corrente pode exceder o limite informado de 8 A por contato ou pode haver uma ligação inadequada.	Verifique a corrente por contato e confira as ligações conforme a documentação do fabricante antes de substituir o componente.
Há ingresso de umidade ou falha após limpeza.	Possível vedação mal assentada, fixação inadequada ou condição de uso fora das especificações de proteção.	Inspecione o assentamento e as vedações; confirme a instalação e as condições de limpeza com o datasheet. Os graus IP não permitem presumir qualquer método ou condição de limpeza.
O distribuidor ou a fixação apresenta folga ou desalinhamento.	Posicionamento incorreto ou torque das porcas diferente do valor especificado.	Verifique alinhamento e fixação e confira o torque das porcas, cujo valor informado é 2,5 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E70377 em português (Datasheet) Desenho em escala E70377 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E70377 e para quem ele serve?

É um distribuidor AS-Interface para cabo plano, modelo FCE Splitter ye/ye ProcessL. A ficha o indica para áreas úmidas e higiênicas na indústria de alimentos.

O que acompanha o produto?

A quantidade informada na embalagem é de uma peça. A chave de torque E70390 aparece como acessório opcional, não como item incluído.

Posso usar o E70377 com qualquer protocolo ou tipo de cabo?

Não há essa compatibilidade indicada: a ficha identifica AS-i e cabo plano. Para outro protocolo ou cabo, confirme a especificação com o fabricante.

Ele pode operar fora da faixa de -30 a 80 °C?

A ficha informa operação de -30 a 80 °C. Não há indicação que permita afirmar operação fora dessa faixa.

O sistema não comunica depois da montagem; o que devo verificar antes de trocar o distribuidor?

Confirme que o sistema usa AS-i e cabo plano e revise o assentamento e as ligações conforme o datasheet. A ficha não fornece um procedimento de diagnóstico específico do sistema.

A conexão aquece ou apresenta interrupções; qual é a primeira verificação?

Verifique se a corrente excede 8 A por contato e confira a ligação elétrica conforme o datasheet. A ficha não informa outras causas ou limites elétricos adicionais.

É melhor comprar o distribuidor ou apenas a chave de torque?

O E70377 é o distribuidor; a chave de torque E70390 é listada como acessório opcional. A ficha não apresenta um kit combinado nem informa que a chave acompanhe a peça.

Quando devo escolher este modelo em vez de outro distribuidor?

Escolha o E70377 quando a aplicação exigir o modelo FCE Splitter ye/ye ProcessL para AS-i e cabo plano, dentro dos limites informados. Para comparar modelos alternativos, consulte suas fichas técnicas; não há alternativas especificadas aqui.

Qual torque devo aplicar na instalação?

A ficha informa 2,5 Nm para as porcas de fixação. Consulte o datasheet para instruções completas de montagem e ligação.

Como confirmo que o cabo plano encaixa mecanicamente?

A ficha informa compatibilidade com cabo plano, mas não detalha dimensões ou perfil. Compare o cabo com o desenho e o datasheet do fabricante antes da montagem.

GLOSSÁRIO TÉCNICO

AS-i

Tecnologia de comunicação indicada para o distribuidor. (Ref.: protocolo de comunicação AS-i)

Cabo plano

Tipo de cabo informado como compatível com o produto. (Ref.: compatibilidade de cabo — cabo plano)

IP69K

Grau de proteção listado para o produto; as condições de ensaio e aplicação devem ser confirmadas na documentação do fabricante. (Ref.: grau de proteção IP67, IP68 e IP69K)

FPM

Material informado para a vedação dos pinos de contato. (Ref.: material de vedação dos pinos — FPM)

316L

Designação associada ao aço inoxidável 1.4404 usado nas peças metálicas. (Ref.: material das peças metálicas — 1.4404 / 316L)
