Terminal Cabo Plano AS-Interface IFM E70354 IP69K

Pré-visualizar: E70354 IFM - Terminal para Cabo Plano AS-Interface Conexão de Processo IP67 IP68 IP69K

E70354 IFM - Terminal para Cabo Plano AS-Interface Conexão de Processo IP67 IP68 IP69K

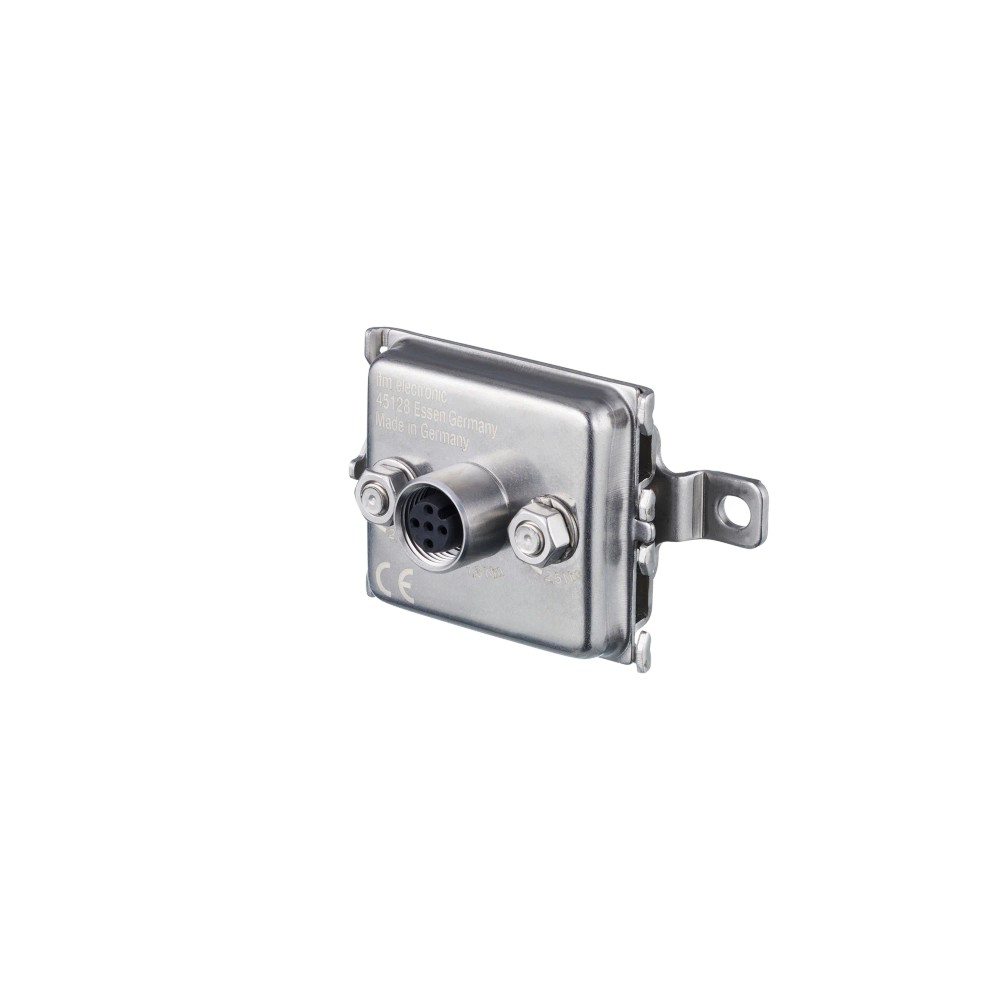

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E70354
EAN: 4021179073578
NCM do produto: 85369090

Destaques do Produto Sistema AS-Interface...mais

Fechar menu

Saiba mais sobre: "E70354 IFM - Terminal para Cabo Plano AS-Interface Conexão de Processo IP67 IP68 IP69K"

Destaques do Produto

Sistema

AS-Interface

Cabo atendido

Cabo plano AS-Interface

Conexão

1 x M12, codificação A, 4 contatos

Proteção

IP67, IP68 e IP69K

Capacidade de carga total

4 A; AS-i: 2 A e AUX: 2 A

Temperatura ambiente

-30...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Terminal para cabo plano AS-Interface ifm E70354 – FCE Splitter ye/bk ProcessL, IP67/IP68/IP69K

O ifm E70354 é um terminal para cabo plano AS-Interface, identificado como FCE Splitter ye/bk ProcessL. É destinado à conexão de cabo plano AS-i e possui conexão elétrica M12 com codificação A. Suporta tensão AS-i de 26,5 a 31,6 V DC, alimentação AUX de 18 a 32 V DC e grau de proteção IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de componente	Terminal para cabo plano AS-Interface
Modelo / descrição	FCE Splitter ye/bk ProcessL
Sistema de comunicação	AS-Interface
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação AS-i	26,5...31,6 V DC
Tensão de operação AUX	18...32 V DC
Capacidade de carga total	4 A (AS-i: 2 A; AUX: 2 A)
Grau de proteção	IP67; IP68; IP69K
Temperatura ambiente	-30...80 °C
Materiais e massa	Metal: aço inoxidável 1.4404 (316L); 112,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações com cabo plano AS-Interface que exijam um terminal do tipo FCE Splitter ye/bk ProcessL.
Aplicações em que a conexão elétrica prevista seja M12 codificada A e os limites de tensão e corrente informados sejam respeitados.
Instalações que requeiram os graus de proteção IP67, IP68 ou IP69K, observadas as condições de montagem especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para sistemas que não utilizem cabo plano AS-Interface ou que exijam uma conexão elétrica diferente da M12 codificada A; a ficha não declara compatibilidade com essas configurações.
Não operar fora das faixas de tensão, temperatura e capacidade de carga especificadas.

APLICAÇÕES E USO

Uso como terminal em uma instalação com cabo plano AS-Interface: aplicação correspondente ao tipo de produto declarado. A ficha não detalha topologia, quantidade de derivações ou perfil dimensional do cabo; valide esses dados no datasheet e no projeto.
Instalação em ambiente com exposição a condições cobertas pelos graus IP67, IP68 ou IP69K declarados. A proteção efetiva depende da montagem e das condições de ensaio especificadas pelo fabricante.
Uso em ambiente dentro da faixa de -30...80 °C, com tensões AS-i e AUX e carga elétrica dentro dos limites informados. Não exceder os limites de corrente de cada alimentação.

COMO ESCOLHER

Antes de comprar o Terminal para cabo plano AS-Interface ifm E70354 – FCE Splitter ye/bk ProcessL, IP67/IP68/IP69K, verifique estes pontos:

Escolha o E70354 quando

A aplicação utilizar cabo plano AS-Interface e exigir o terminal FCE Splitter ye/bk ProcessL, com conexão M12 codificada A. Confirme que tensões, corrente total e condições ambientais permanecem dentro dos limites informados.

Verifique outra configuração quando

O projeto exigir outro tipo de cabo, uma conexão distinta ou valores elétricos fora das faixas especificadas. A ficha disponível não identifica modelos alternativos compatíveis; consulte o datasheet ou o fabricante para validar a substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Terminal para cabo plano AS-Interface	Tipo de componente declarado pelo fabricante.
Descrição do modelo	FCE Splitter ye/bk ProcessL	Identificação da versão na descrição do produto.
Sistema de comunicação	AS-Interface (AS-i)	Sistema declarado para o produto.
Categoria	Acessórios	Classificação informada no anúncio.
Part number / SKU	E70354	Código de identificação do produto.
GTIN	4021179073578	Identificador comercial informado na ficha.

Dados elétricos e conexão
Tensão de operação AS-i	26,5...31,6 V DC	Faixa de tensão de operação informada para AS-i.
Tensão de operação AUX DC	18...32 V	Faixa de tensão informada para a alimentação AUX.
Capacidade de carga total	4 A (AS-i: 2 A; AUX: 2 A)	Limite total e divisão de corrente declarados.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Configuração do soquete declarada na ficha.
Torque máximo de aperto da conexão M12	1,2...1,4 Nm	Faixa de torque informada para a conexão elétrica.
Esquema de ligação	1: AS-i +; 2: 0 V; 3: AS-i -; 4: +24 V; 5: N.C.	Atribuição de pinos conforme o esquema fornecido; o pino 5 está indicado como não conectado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Compatibilidade eletromagnética	EN 61000-6-2	Norma EMC indicada na ficha.

Proteção e condições ambientais
Grau de proteção	IP67; IP68; IP69K	Graus de proteção declarados; observar as condições de montagem e ensaio do fabricante.
Temperatura ambiente	-30...80 °C	Faixa de temperatura ambiente informada.
Umidade relativa do ar máxima	80% a 31 °C; decrescimento linear até 50% a 40 °C	Limites de umidade relativa declarados conforme temperatura.
Altura máxima acima do nível do mar	2000 m	Limite de altitude de operação informado.
Grau de sujidade	2	Grau de sujidade especificado na ficha.

Dados mecânicos e materiais
Material das peças metálicas	Aço inoxidável 1.4404 (316L)	Material declarado para as peças metálicas.
Vedação dos pinos de contato	FPM	Material declarado para a vedação dos pinos.
Anel de vedação	EPDM	Material declarado para o anel de vedação.
Torque máximo das porcas de fixação	2,5 Nm	Limite de torque informado para as porcas de fixação.
Peso	112,3 g	Massa informada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• AS-Interface (AS-i).

Conexões

Elétrica 1 x conexão M12, codificação A, 4 contatos. Esquema informado: pino 1 AS-i +; pino 2 0 V; pino 3 AS-i -; pino 4 +24 V; pino 5 N.C. Respeitar tensão AS-i de 26,5...31,6 V DC, tensão AUX de 18...32 V DC e capacidade total de 4 A (AS-i: 2 A; AUX: 2 A).

Processo Terminal para cabo plano AS-Interface; descrição do modelo: FCE Splitter ye/bk ProcessL. A ficha não especifica dimensões ou perfil do cabo plano.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com cabo plano AS-Interface e conexão M12 codificada A conforme especificação.	✓	Corresponde ao tipo de componente e à conexão elétrica declarados para o E70354.
Alimentação dentro das faixas de tensão AS-i e AUX, com corrente total limitada a 4 A.	✓	As faixas e a capacidade de carga estão especificadas para o produto.
Aplicação fora de -30...80 °C ou com tensão/corrente acima dos limites declarados.	✗	A condição excede os limites informados na ficha.
Aplicação que exija conexão elétrica diferente de M12 codificada A ou protocolo diferente de AS-Interface.	✗	A ficha declara somente AS-Interface e uma conexão M12 codificada A.

INSTALAÇÃO

Como instalar o Terminal para cabo plano AS-Interface ifm E70354 – FCE Splitter ye/bk ProcessL, IP67/IP68/IP69K

Confirme que o componente selecionado é o E70354 e que a instalação utiliza cabo plano AS-Interface.
Consulte o datasheet e o desenho do fabricante para identificar a configuração de montagem aplicável; a ficha disponível não informa dimensões do perfil do cabo.
Instale o terminal conforme as instruções do fabricante e as condições necessárias para manter o grau de proteção pretendido.
Conecte o M12 codificado A respeitando a atribuição de pinos indicada no esquema de ligação.
Aperte a conexão M12 dentro da faixa de 1,2...1,4 Nm e as porcas de fixação sem exceder 2,5 Nm.
Antes de energizar, confira polaridade, tensões AS-i e AUX e limite total de corrente; consulte o datasheet para detalhes adicionais de montagem.

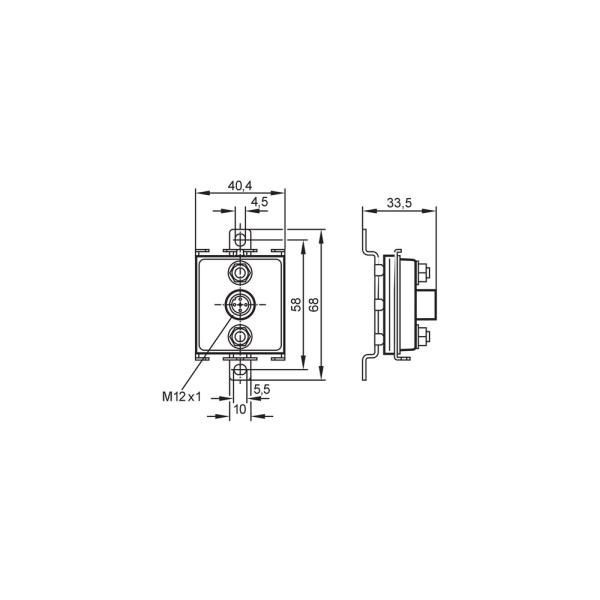

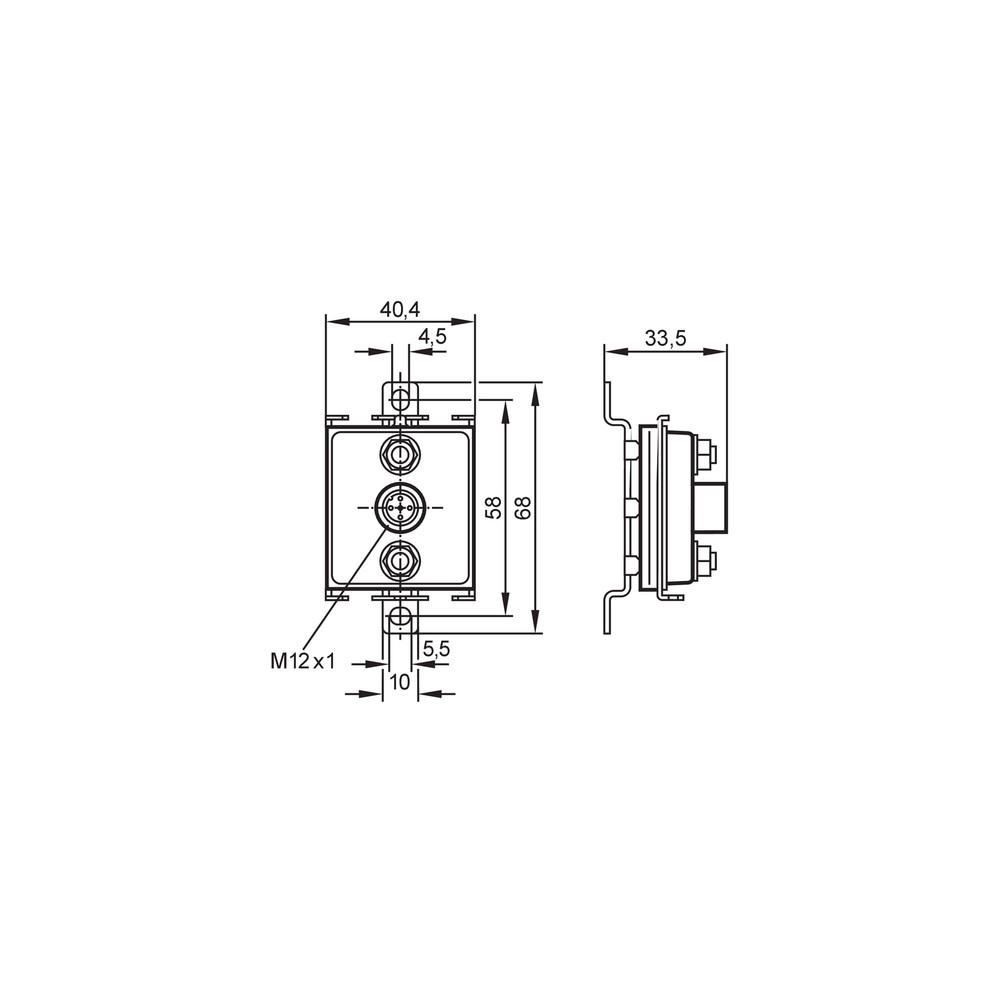

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Chave de torque ifm E70390 (acessório opcional; não declarada como inclusa).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação AS-i não é estabelecida após a montagem.	Possível ligação incorreta dos pinos AS-i + ou AS-i - no M12.	Compare a ligação com o esquema do fabricante: pino 1 AS-i + e pino 3 AS-i -; confirme também a continuidade da instalação.
A alimentação auxiliar não chega ao circuito conectado.	Possível erro na ligação de 0 V ou +24 V, ou ausência da tensão AUX dentro da faixa especificada.	Confira pino 2 (0 V), pino 4 (+24 V) e meça a alimentação AUX; a faixa declarada é 18...32 V DC.
O conjunto aquece ou a operação fica instável sob carga.	A corrente total ou uma das parcelas de carga pode exceder os limites declarados.	Meça a corrente total e verifique separadamente AS-i, limitada a 2 A, e AUX, limitada a 2 A; o total não deve ultrapassar 4 A.
Há entrada de umidade ou perda de proteção após a instalação.	Montagem, aperto ou condição de uso incompatível com a vedação necessária ao grau IP pretendido.	Inspecione a montagem, as vedações e o aperto conforme o datasheet; confirme que a aplicação respeita as condições declaradas para IP67, IP68 ou IP69K.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E70354 (PT-BR) (Datasheet) Desenho em escala E70354 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E70354 e para que serve?

É um terminal para cabo plano AS-Interface, descrito como FCE Splitter ye/bk ProcessL. A ficha o identifica como acessório de conexão para instalações AS-i.

Qual é a conexão elétrica e como são identificados os pinos?

O produto possui uma conexão M12 codificada A com 4 contatos. O esquema informa pino 1 AS-i +, pino 2 0 V, pino 3 AS-i -, pino 4 +24 V e pino 5 N.C.

O E70354 funciona em um sistema que não seja AS-Interface?

A ficha declara AS-Interface como sistema de comunicação. Não há compatibilidade com outros protocolos especificada; confirme com o fabricante antes de aplicar em outra tecnologia.

Posso usar este terminal com uma conexão diferente de M12 codificada A?

A conexão declarada é 1 x M12 codificada A, com 4 contatos. A ficha não especifica outras versões de conexão.

A comunicação AS-i não funciona depois da instalação; o que devo verificar?

Antes de substituir o terminal, confira a atribuição dos pinos e a continuidade das linhas. O esquema identifica AS-i + no pino 1 e AS-i - no pino 3.

O conjunto está aquecendo; qual verificação fazer antes de trocar o produto?

Verifique as correntes dos circuitos AS-i e AUX e compare com os limites de 2 A para cada um e 4 A no total. Também confira se as tensões estão dentro das faixas especificadas.

O E70354 é vendido como kit com chave de torque?

A chave de torque E70390 aparece como acessório opcional, não como item incluído. A ficha informa uma peça por embalagem e não detalha outros itens inclusos.

Quando escolher este terminal em vez de outro modelo?

Escolha o E70354 quando a instalação exigir o terminal para cabo plano AS-i FCE Splitter ye/bk ProcessL e a conexão M12 codificada A declarada. Para outro tipo de cabo ou conexão, valide o modelo adequado no catálogo do fabricante.

Qual torque devo aplicar na instalação?

A ficha especifica 1,2...1,4 Nm para a conexão M12 e máximo de 2,5 Nm para as porcas de fixação. Use esses valores conforme o componente de fixação correspondente.

O que conferir se houver umidade no ponto de conexão?

Inspecione a montagem e as vedações e consulte o datasheet para as condições de instalação associadas ao grau IP pretendido. A ficha declara IP67, IP68 e IP69K, mas não substitui as instruções de montagem do fabricante.

GLOSSÁRIO TÉCNICO

AS-Interface (AS-i)

Sistema de comunicação indicado para o terminal e para o cabo plano correspondente.

M12 codificação A

Tipo e codificação da conexão elétrica declarada para o produto; verificar a atribuição de pinos no esquema.

Grau de proteção IP

Classificação declarada para proteção do componente contra ingresso de agentes externos, conforme condições de ensaio e montagem.

AUX

Alimentação auxiliar indicada separadamente da alimentação AS-i, com faixa de tensão própria.

Grau de sujidade 2

Grau de sujidade especificado para as condições elétricas declaradas do produto.
